Hallo Volker ,
Mein Komplment.
Sie ist in Sahnestück geworden
Viele Grüße Bodo
Wir freuen uns sehr dass Sie diese Webpräsenz gefunden haben, leider sind Sie nicht angemeldet und können daher diese Plattform nur eingeschränkt benutzen. Möchten Sie die volle Vielfalt unserer Community erleben, so registrieren Sie sich jetzt kostenlos & unverbindlich oder melden sich mit Ihren Benutzerdaten an.
Hallo Volker ,
Mein Komplment.
Sie ist in Sahnestück geworden
Viele Grüße Bodo
Allererste Sahne Volker. Aber von dir nicht anders gewohnt
Sehr schön Volker, wirklich ein Klasse Modell
Moin Volker,
ein Traum in gelb.
Danke euch allen, schön wenn sie nicht nur mir gefällt.
Holger hast Du gut gemacht, ich noch nicht der perfekte Youtubeinsteller, danke
So wo fang ich an wo höre ich auf.
Als erstes, was wurde alles geändert oder zusätzlich an/eingebaut
1. der schon beschriebene Planetenantrieb ( Eigenbau)
2.Hydraulikpumpe, Tank und Ventile von Scaleart
3. Elektrischer Türöffner
4. zweistufiges Arbeitslicht hinten wie vorne
5. schnellwechsbarer Heckaufreißer
6. Kontergewicht mit Zugmaul
7. Aufstiegshilfe am Schubrahmen
8. Attrappe der manuellen Schildverstellung
9. Turas jetzt mit 25 Zähnen ( ungerade Anzahl)
10. Schlösser in der Motorklappe
11. komplettes Fahrerhaus mit seitlichen Tanks der neusten Version
12. Drehlager der Hubzylinder aus Alu
ich glaube das müsste es gewesen sein.

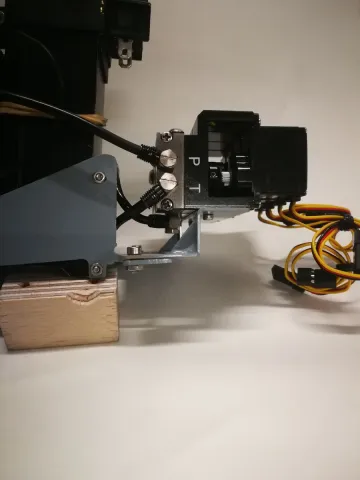

den Planetenantrieb hab ich schon beschrieben, weiter mit geht es mit der Hydrauikeinheit. Diese stammt komplett aus dem Hause Scaleart.
An dem Ventilblock habe ich zusätzlich eine zweite Bohrung für den Rücklauf noch gemacht somit habe ich weniger Rückstau bzw. schnelleren
Rücklauf in den Tank.

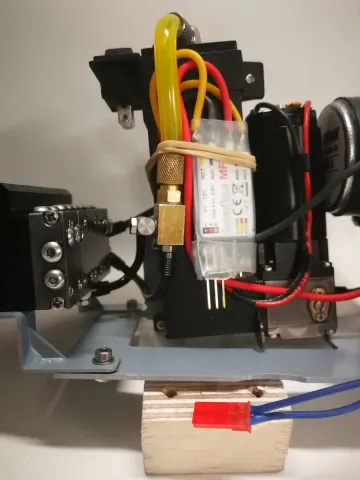

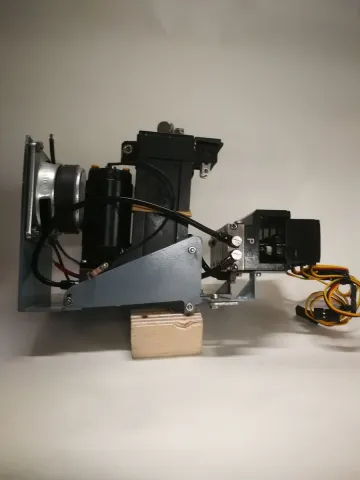

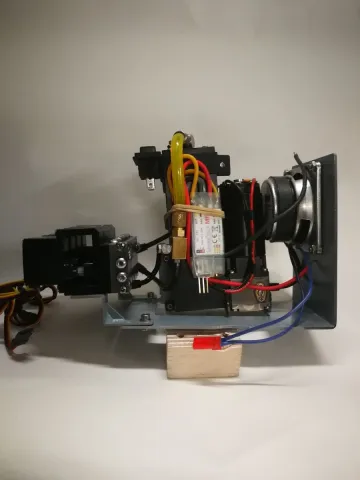

Hier wieder Bilder

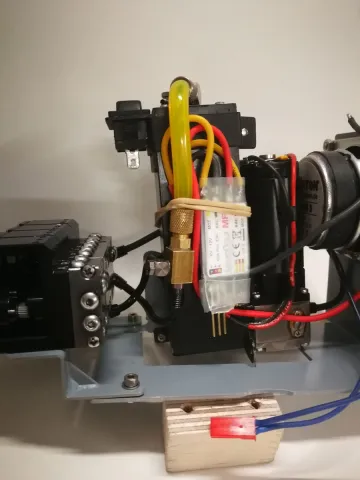

gleich den MFX in Position fixiert
so habe ich eine komakte Einheit.

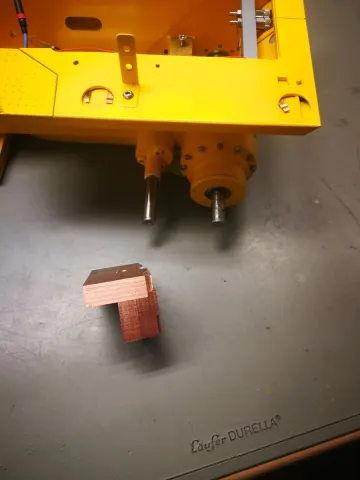

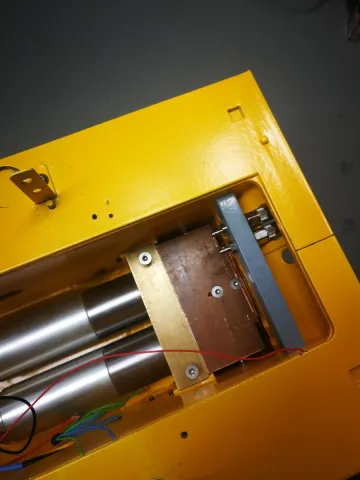

Als nächstes habe ich zusätzlichen Ballast gefräst . Ein Stück Kupfer lag da noch rum welches sich dafür angeboten hatte
dient auch gleichzeitig als Getriebeabdeckung

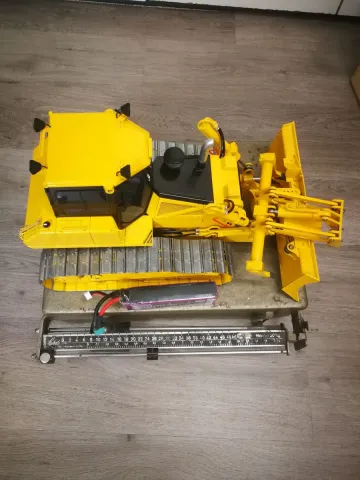

da ich Bleischrot in den Seitenschiffen eingeklebt habe kam ich insgesamt auf 12,7kg , nicht ganz die angestrebten 13kg aber schon ganz ordentlich
ohne Heckaufreißer ist sie genau 12,1kg schwer

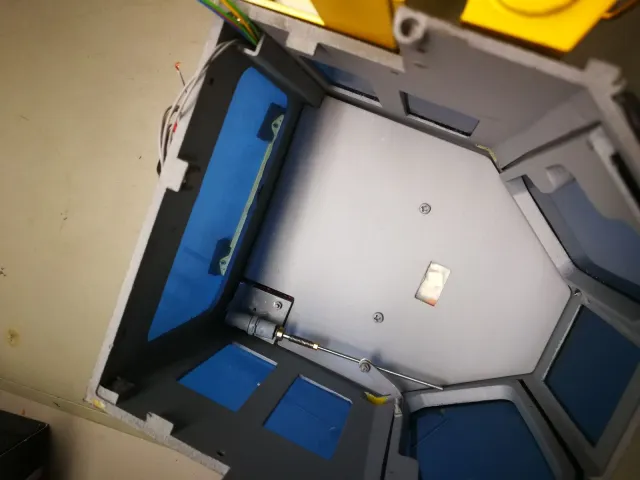

beim Kabinenaufbau kam mir die Idee einen elektrischen Türöffner herzustellen, Versuch macht klug, funktioniert aber tadelos.
Dieser besteht aus einem 6mm Motor, CTI Microregler und einem 7.5V BEC. Eine 2mm Gewindestange öffnet die Tür allerdings
ohne Endlagenschalter. Ich merk mir Position "auf" was ganz gut klappt. Auch habe ich sämtliche Kabinenteile schraubbar ausgeführt da
ich allergisch auf zweikomponentige Klebstoffe reagiere. Ist die Hölle für mich, also muss man sich andere Sachen einfallen lassen
das war es erstmal für heute
Tschüss und bleibt gesund
Volker

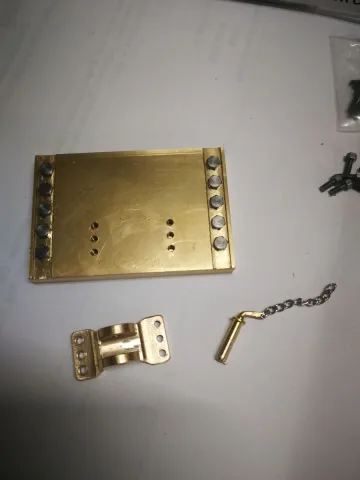

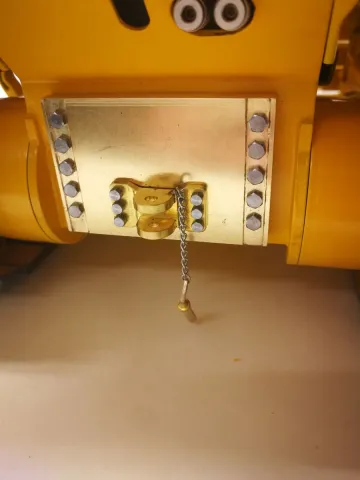

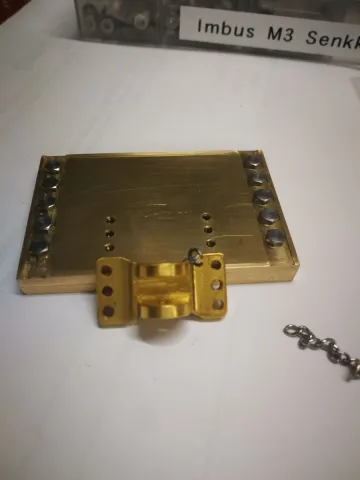

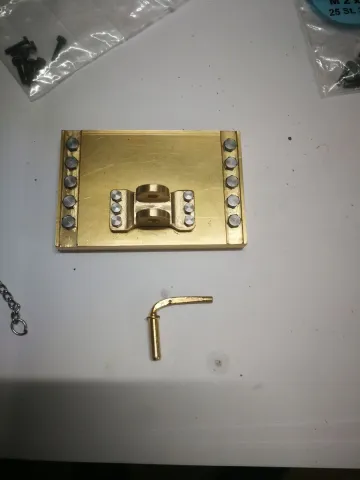

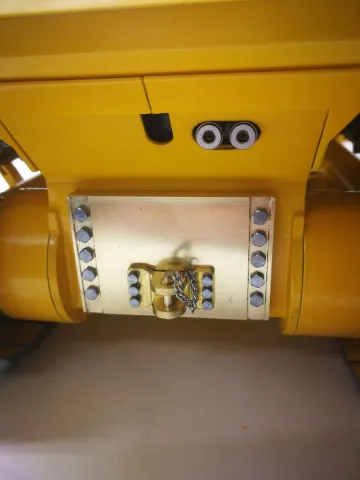

weiter geht es mit Kontergewicht und Zugmaul. Dieses habe ich irgendwo im Net mal gesehen. So habe ich noch Gewicht hinten dran wenn der Heckaufreißer
mal nicht zum Einsatz kommt. Nicht viel aber immerhin.
Hierzu wieder Bilder

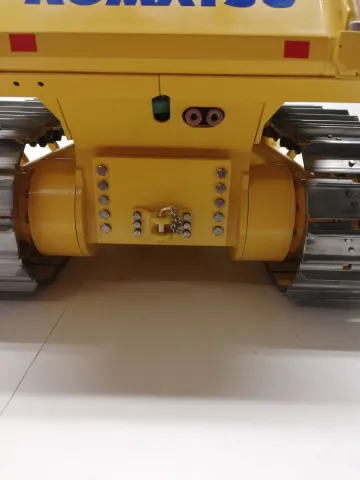

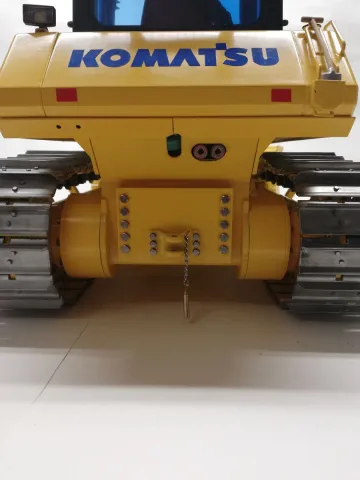

Ich finde das kann sich sehen lassen, ohne Heckaufreißer gefällt sie mir am Besten
Zur Kette

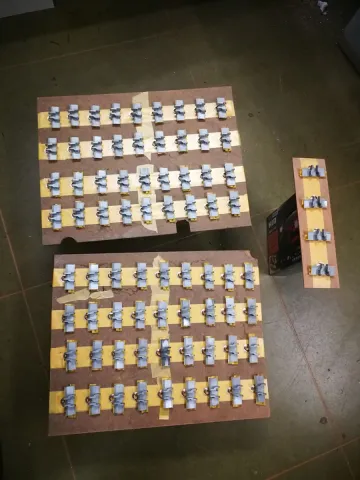

das war eine reine Fleißarbeit, 76 Kettenglieder strahlen, abkleben und lackieren. Hat mich ganze 3 Tage gekostet.
Ich habe die Kanten 35 Grad abgeschrägt, im Original dreht sie somit besser um die Hochachse.

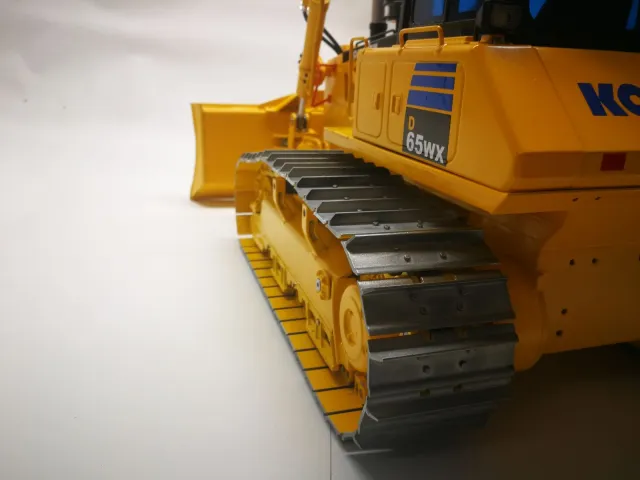

nochmal das Bild von der Kettenansicht

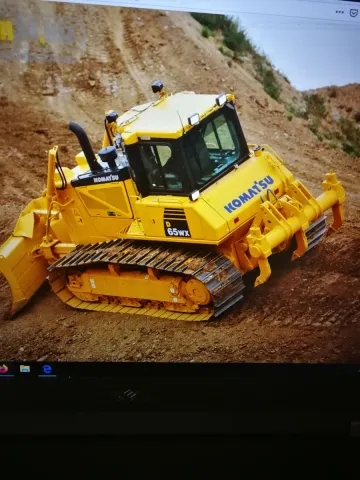

hier ein Bild von dem Original
den Turas habe ich auch ausgetauscht weil der Serienmäßige eine gerade Anzahl an Zähnen hat. Das ist mir per Zufall aufgefallen, da jede zweite Zahnlücke garnicht verschmutz war.
Man nimmt normalerweise immer eine ungerade Anzahl an Zähnen , so kommt jeder Zahn zum Eingriff. Technisch ist das vielleicht kein unbedingter Nachteil aber ich wollte das
so nicht lassen. Also bei Mädler zwei Neue bestellt und auf der Drehe bearbeitet . Im Radius misst der 1,5mm mehr, das hatte ich im Rohbau da schon berücksichtigt.

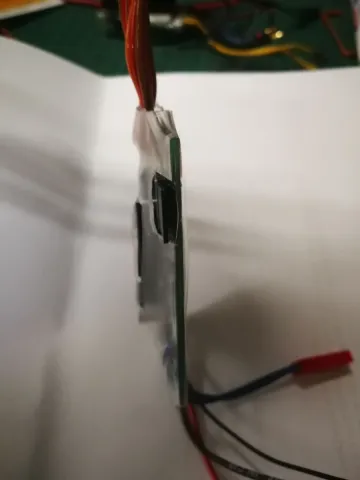

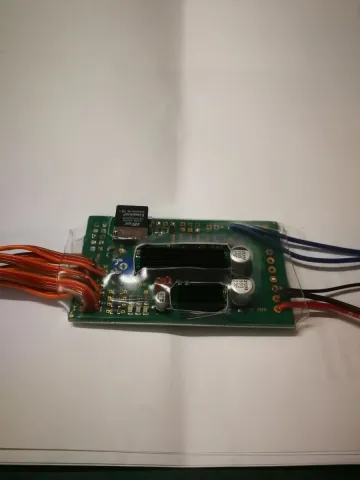

Bleibt noch zum Schluß was von der Elektrik über. Hier habe ich das Soundmodul " abgespeckt" . Die ganze Klemmreihe abgelötet und auch die Stiftleisten wech.
So ist das ganze Modul viel schlanker Dann Kabel nach Längenmaß angelötet
Getreu nach dem Motto: (Zitat) ----Alle haben gesagt das geht nicht, nur einer hat das nicht gehört und hat es einfach gemacht----

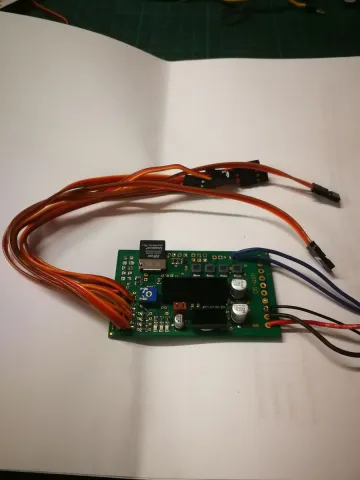

hier Bilder vom Modul
So liebe Gemeinde ich glaube das war es.
Ich werde bestimmt noch ein Video vom Arbeitseinsatz der Raupe drehen und hier dann einstellen.
Lasst es euch weiterhin gut gehen und bleibt alle gesund
Bis denne
Volker
Sehr schönes Kontergewicht, Volker. Wie übrigens alles an Deiner Raupe absolut topp umgesetzt ist. Meinen
Also Volker ich muss mal sagen das ist mal wieder eine absolut saubere Arbeit von dir.
Danke für die "Blumen" von euch beiden,
Wenn ich bedenke das die schon 5 Jahre in Ecke lag, Schande auf mein Haupt.
Naja nun kann sie ja ihre Dienste tun. Hoffentlich ist die Corona Zeit bald zu Ende
Gruß
Volker
Den anderen natürlich auch danke für die
One of my favorite threads on this forum. All the upgrades and how you explained it is perfect. Thank you for sharing. Now I need to look into my -17 version. It works great in it's original configuration.
Einfach Genial umgesetzt, Respekt
