Modellbau Bagger

Servus Leon,

du kannst ja mal hier schauen https://www.bauplan-master.de ob da was für dich dabei ist,

Aber erwarte jetzt keine fertigen Pläne nach dem du alles haargenau fertigen kannst, aber als Grundlage um darauf aufzubauen bestimmt nicht verkehrt.

Moin gibts noch mehr Seiten wo man Zeichnungen bekommen kann?

Grüße Beni

Hallo Beni

Schau mal unter The largest free blueprint and vector drawing collection on the Internet - 25.000 vector templates for sale (the-blueprints.com) nach, vielleicht hilft es weiter?

Gruss

Oli

Schon mal probiert einfach Prospektseiten wo seitenansichten dargestellt sind einfach auszudrucken und aufs Blech zu übertragen. Liebherr hat sehr viele Prospekte zur Auswahl. Mit sehr vielen Maßen.

Im Grunde hat man dann doch alles.

Die Technik im Inneren musst eh schauen wie es reinpasst. Maße die nicht vorhanden sind müssen ergänzt werden.

Und ein PC braucht kein Mensch. Ist nur kompliziertes Spielzeug.

Der Modellbau zeichnet sich unter anderem im kreativen Lösungfinden aus.

Ein kompletten Plansatz der Vollständigkeit ist existiert meines Wissens nicht.

Mein Tipp: Bau zuerst den Ausleger danach den Stiel mit Löffel.

Mit dem oberwagen hast nen halben Bagger und wenn soweit bist kannst dich mal ans Fahrwerk rantrauen.

Hallo Oli,

das ist ne mega Seite Ich hab mich immer mit selber Zeichnen abgemüht mit meinem CAD Programm.

Dank dir vielmals

Grüße Beni

Auf Cults befinden sich Dateien für einen Bagger. Allerdings für 3D Drucker. Vielleicht lassen sich die Teile auch auf Metall übertragen ?

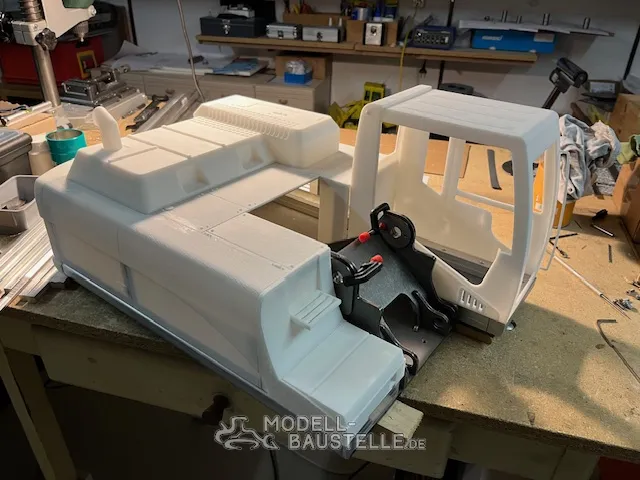

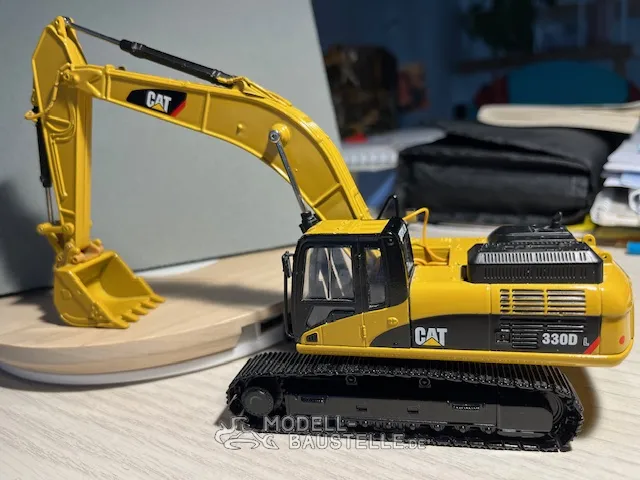

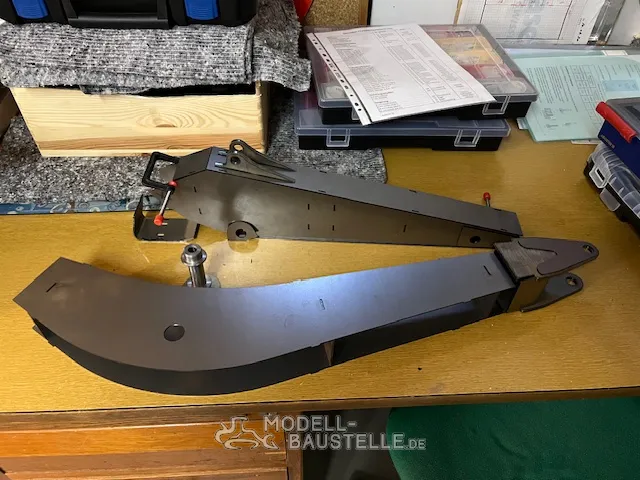

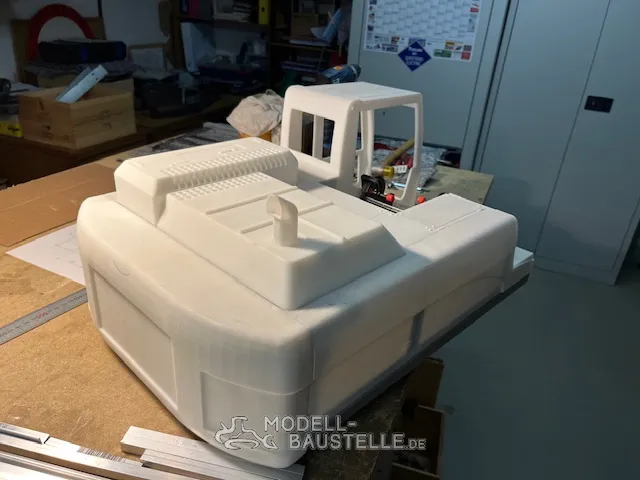

Ich habe meinen CAT 330D von grundauf selber konstruiert. Dabei hatte ich einige Zeichnung von CAT, Prospekte und ein kleines Modell 1:50. Mit diesen Vorlagen habe ich doch ein ansprechendes Model 1:8 konstruktiv hingekriegt. Ich modeliere auf Solidworks und konnte die Zeichnungen zum fertigen (Drehen, Fräsen, Lasern und 3D drucken) gebrauchen. Einige Baugruppen sind bereits fertig. Siehe die Bilder im Anhang.

Gruss Kurt
