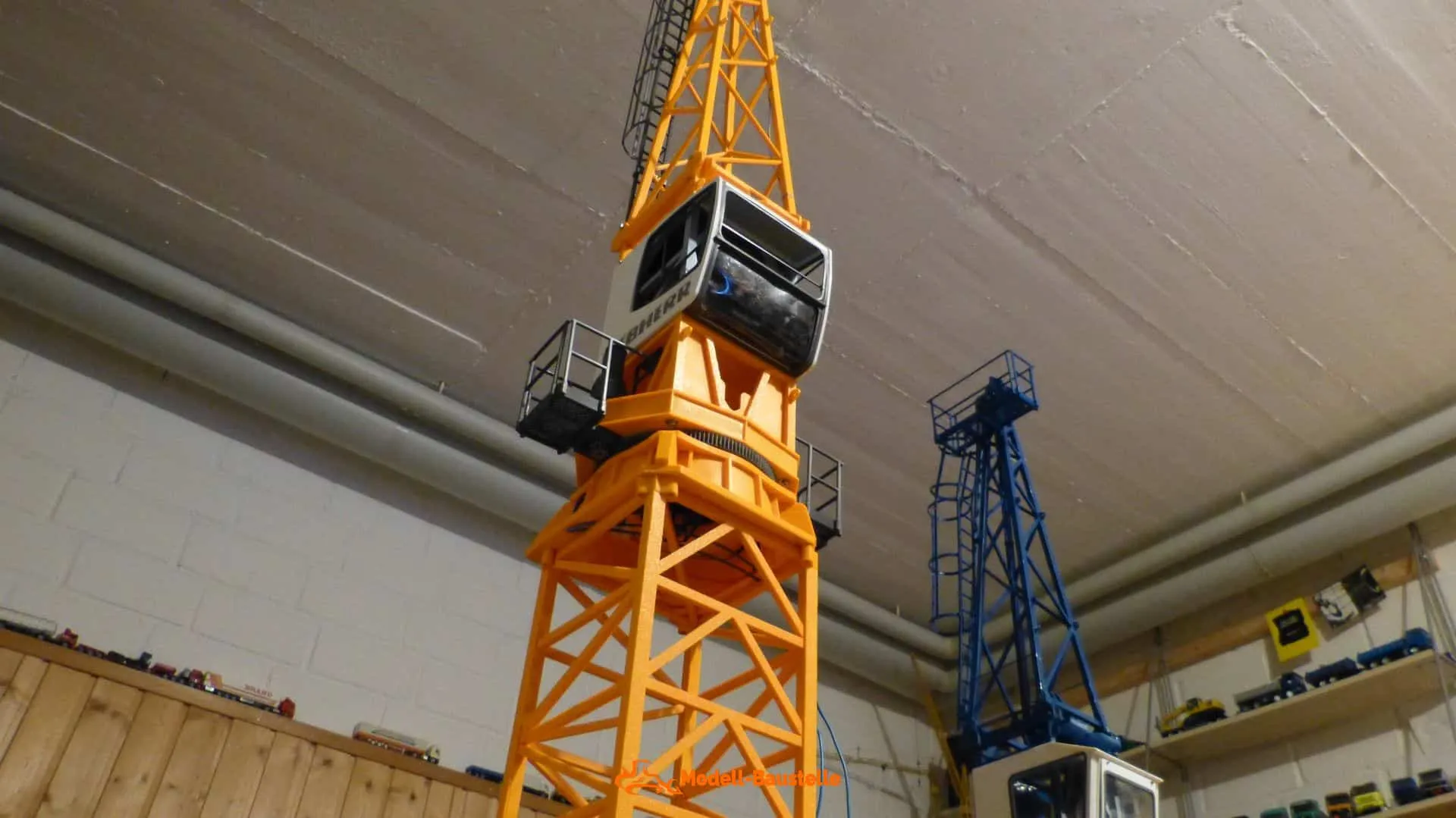

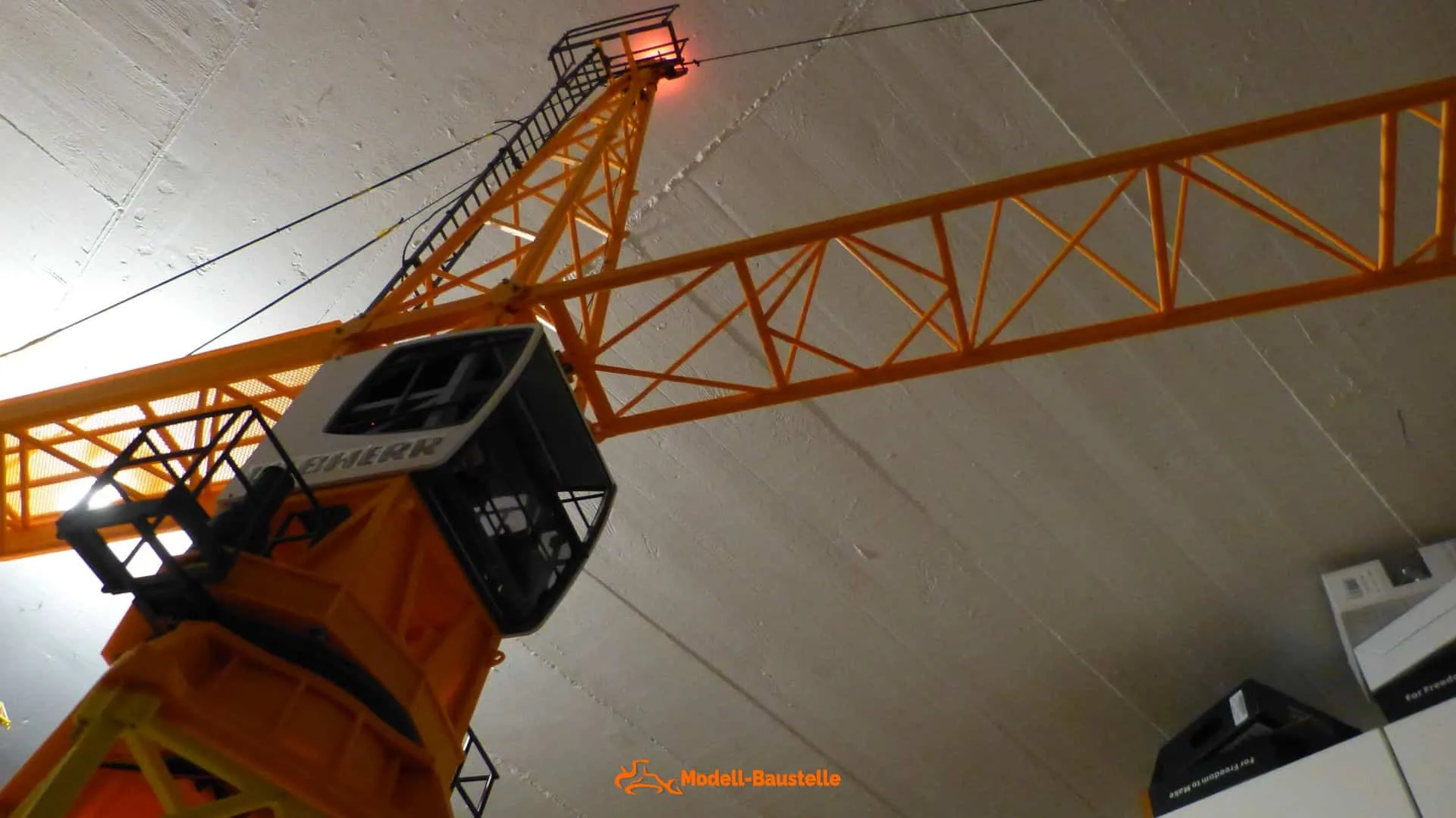

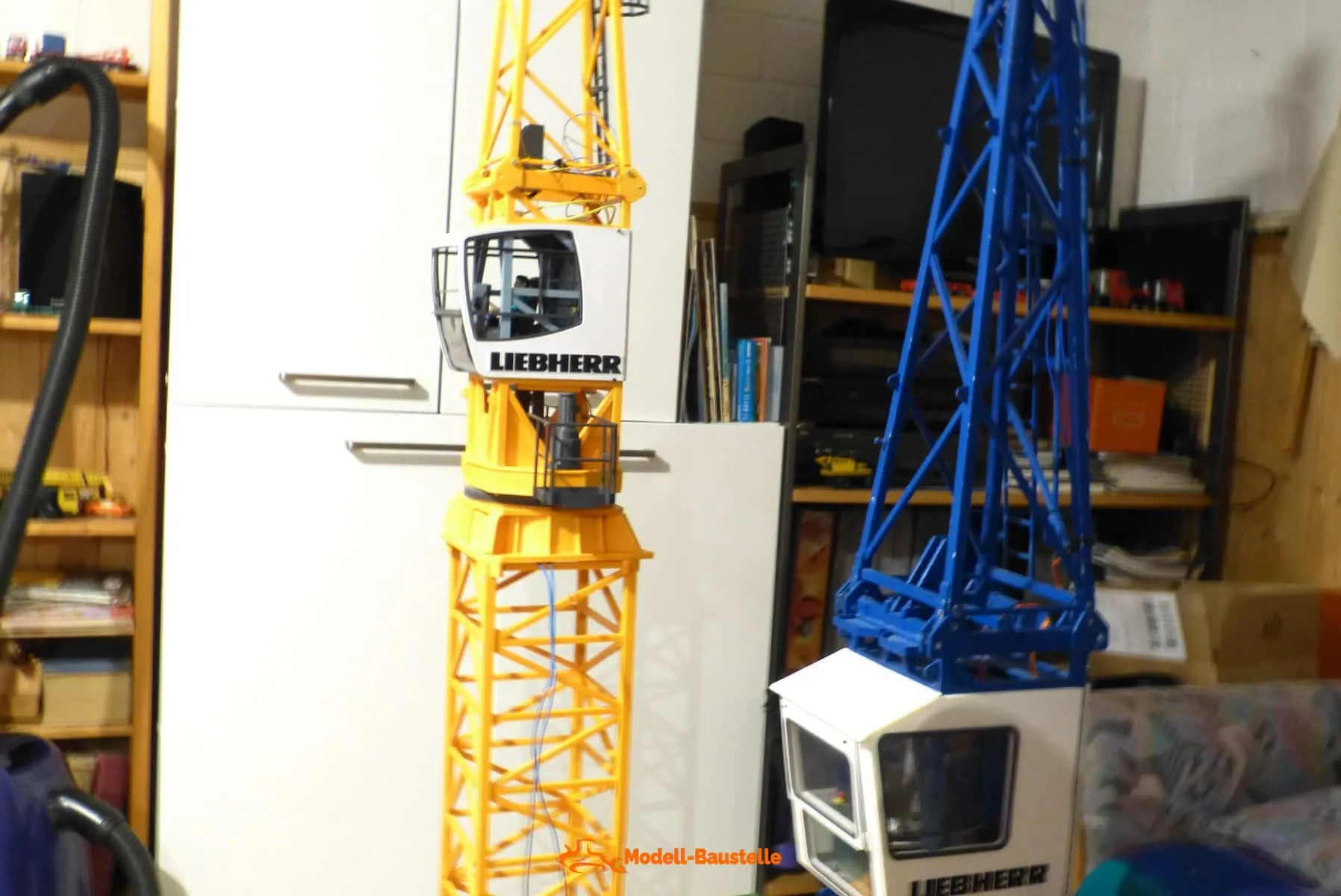

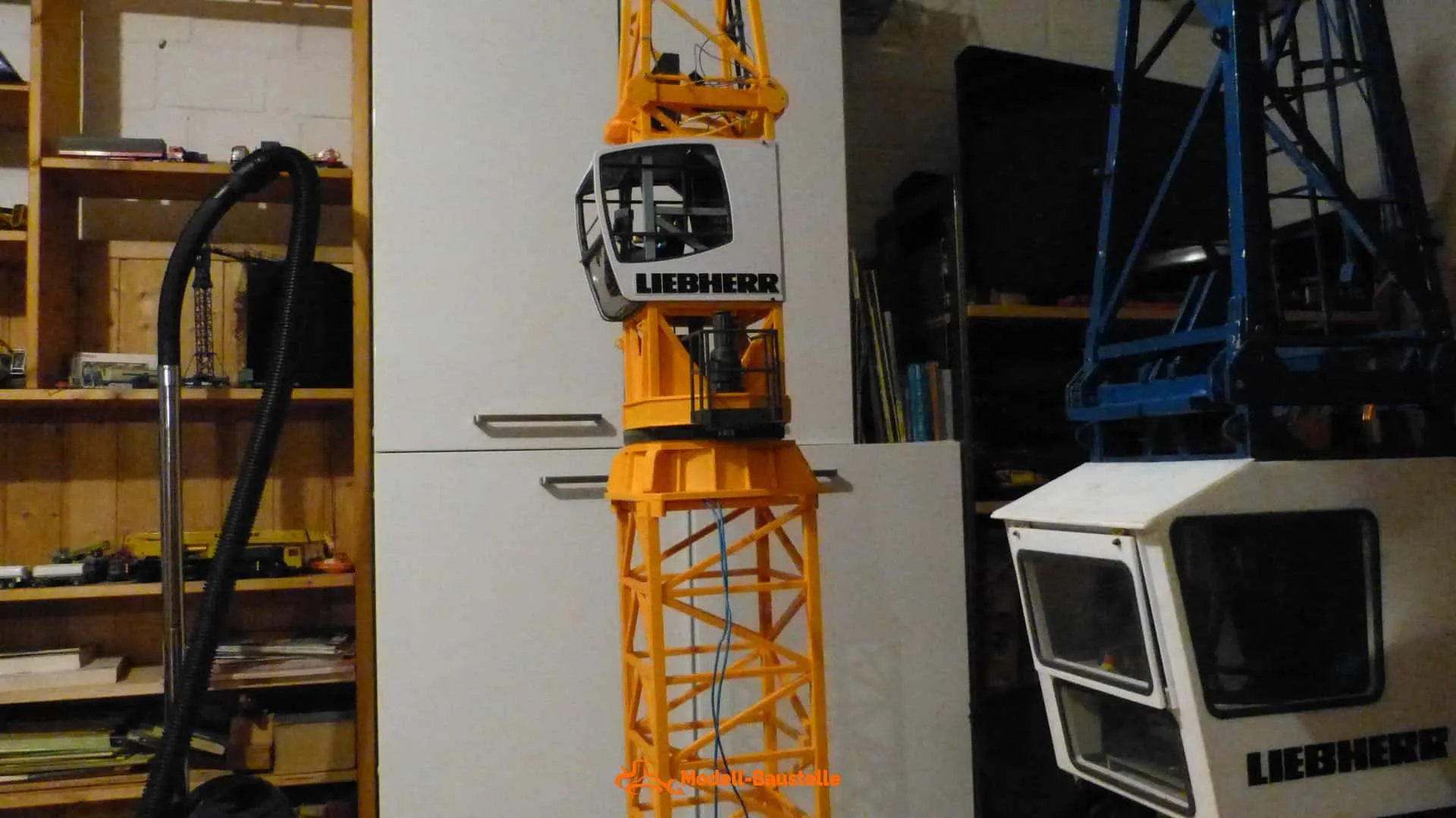

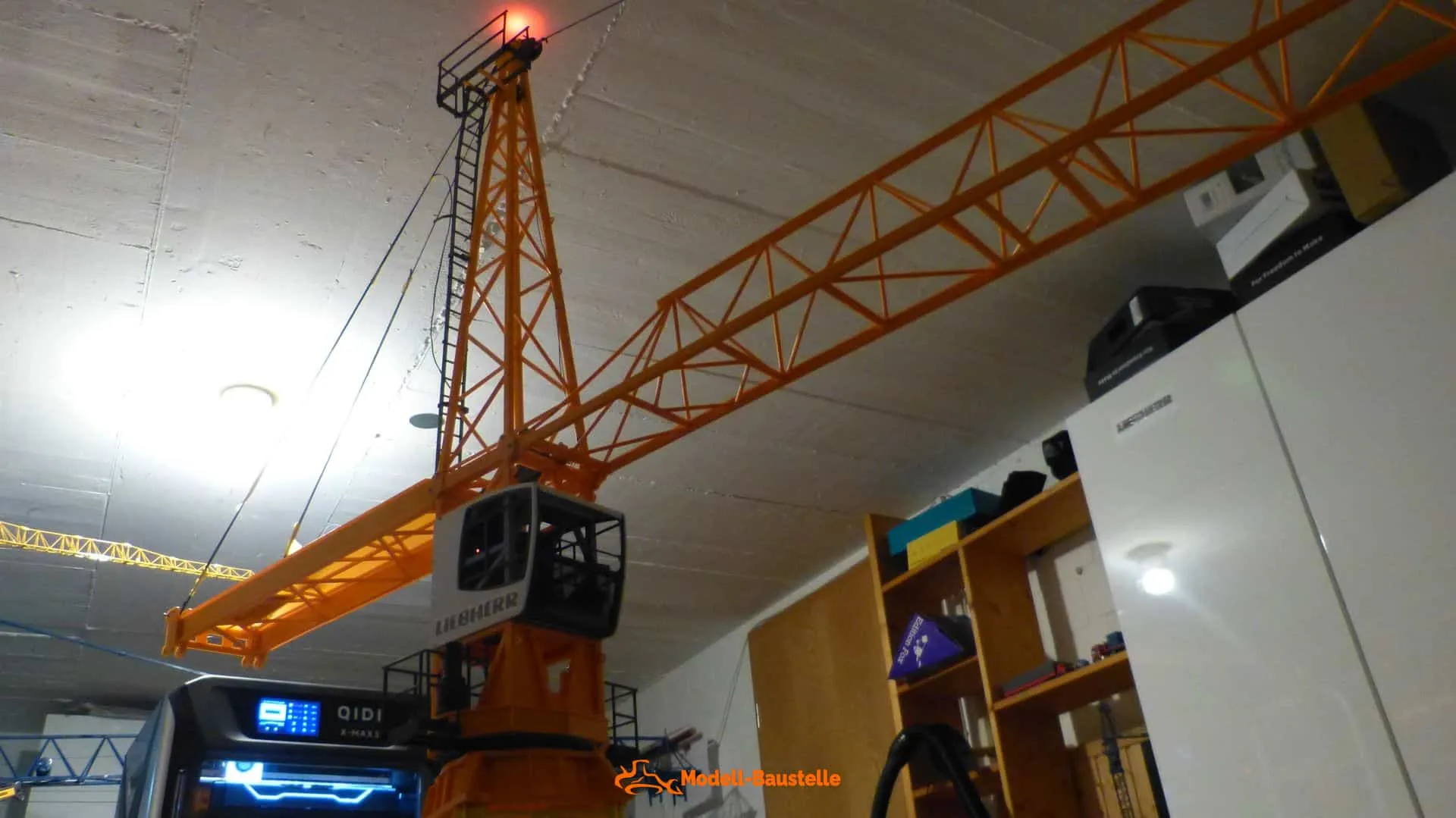

Liebherr EC-H 224 , 3D gedruckt

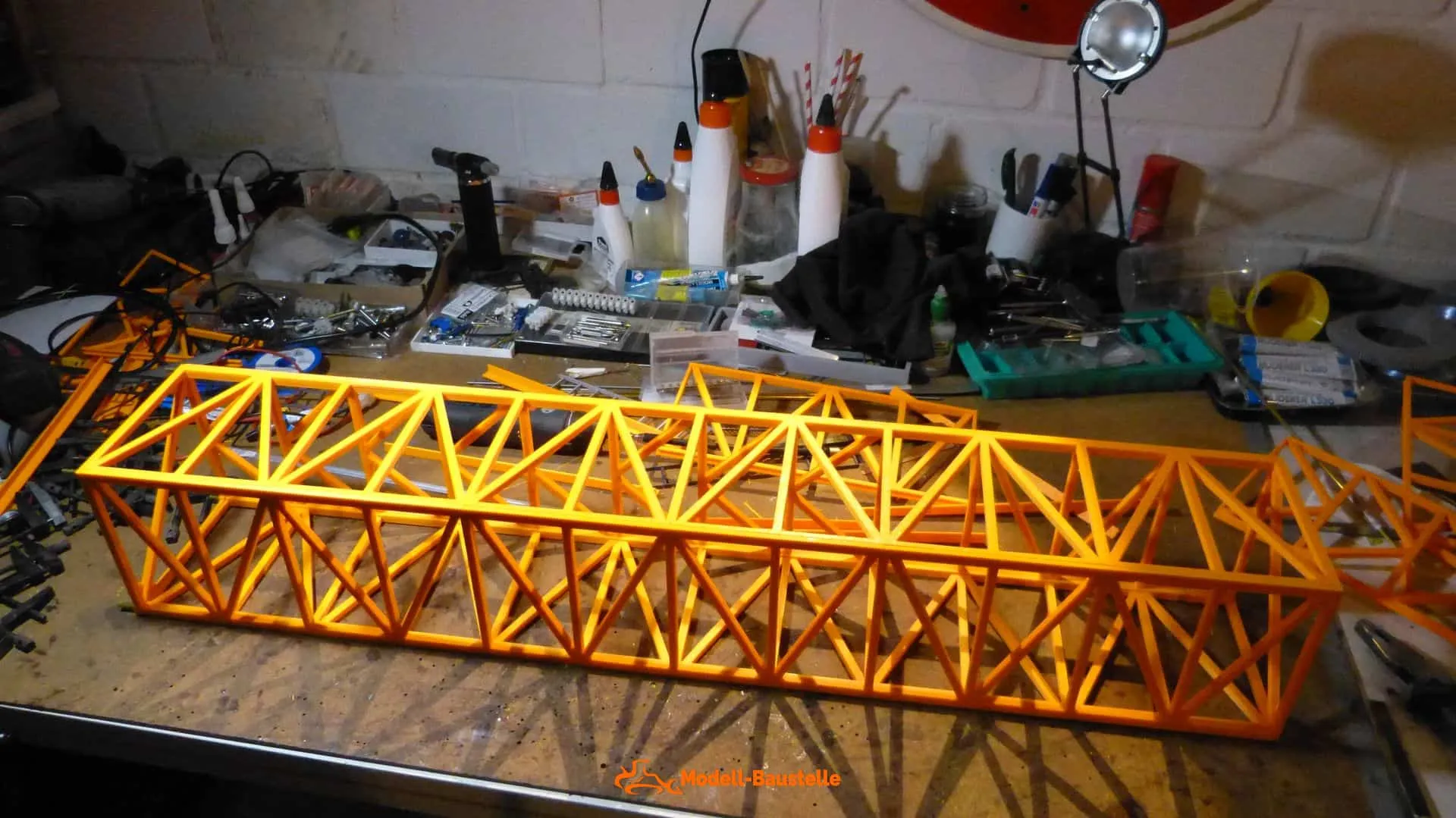

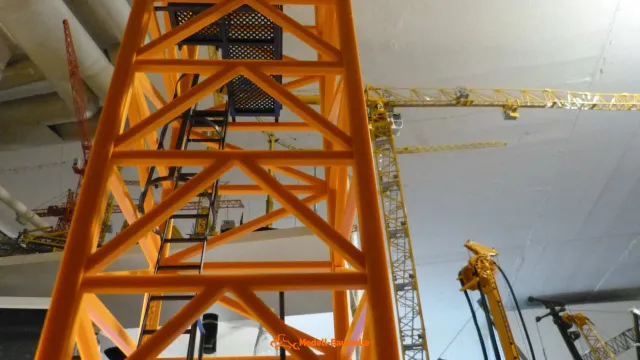

Grundturmstück 12,42m

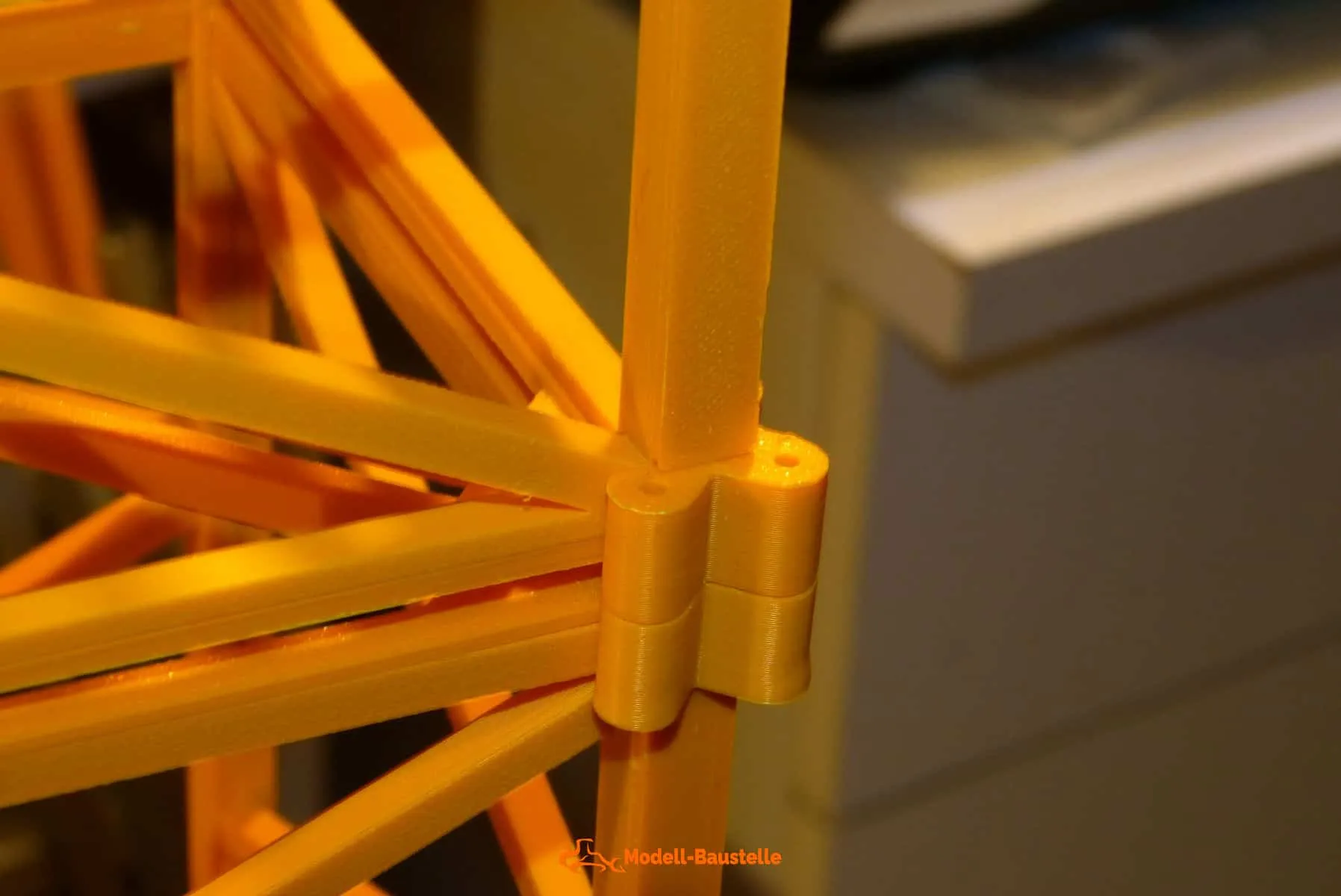

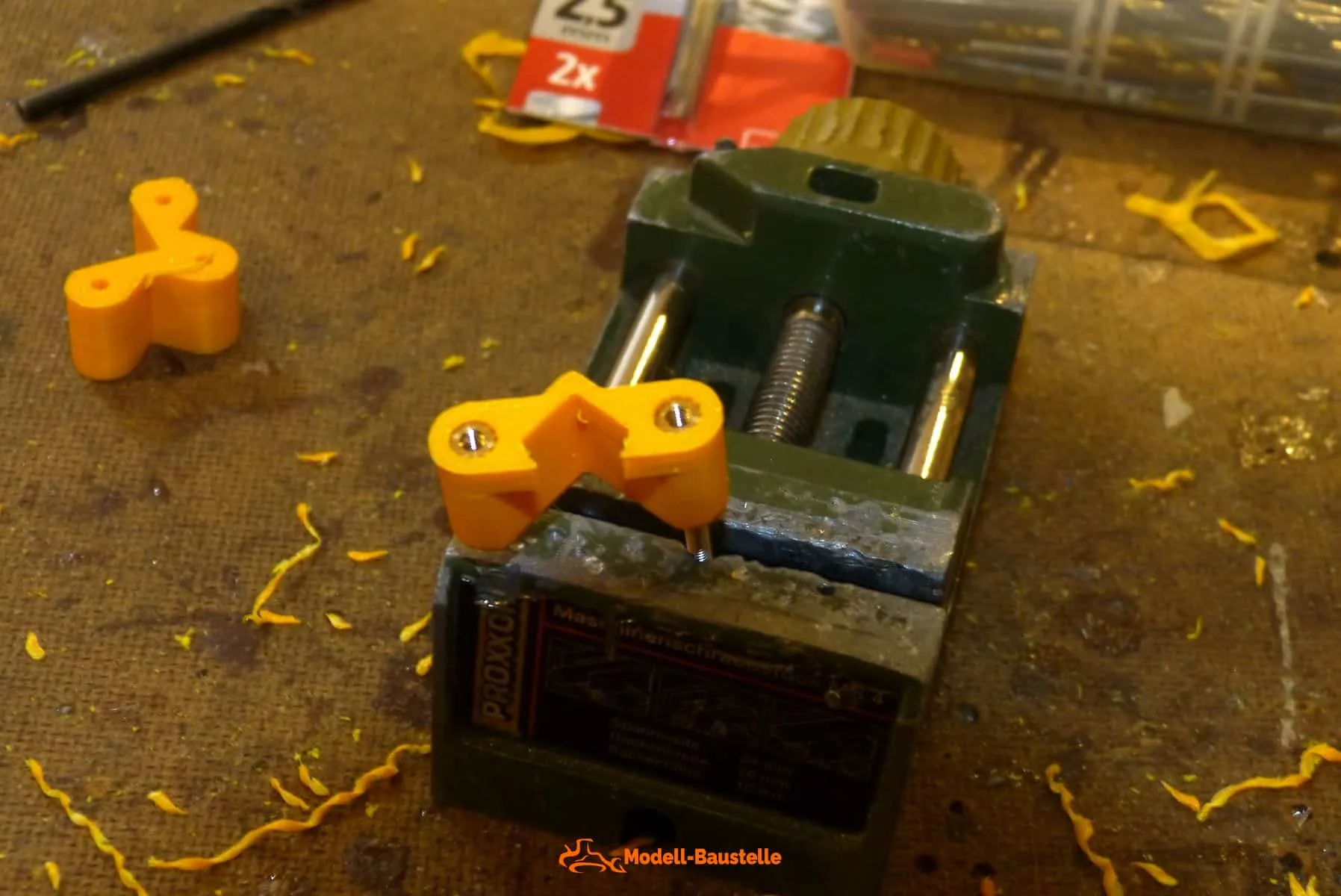

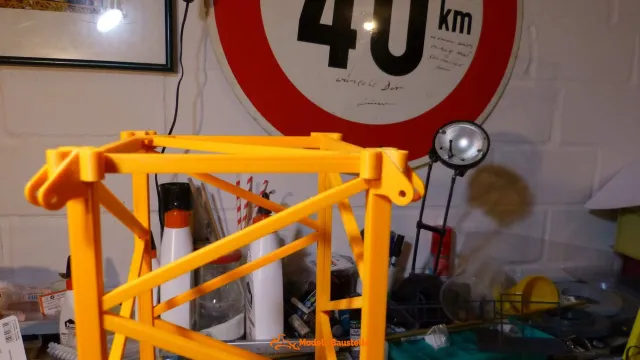

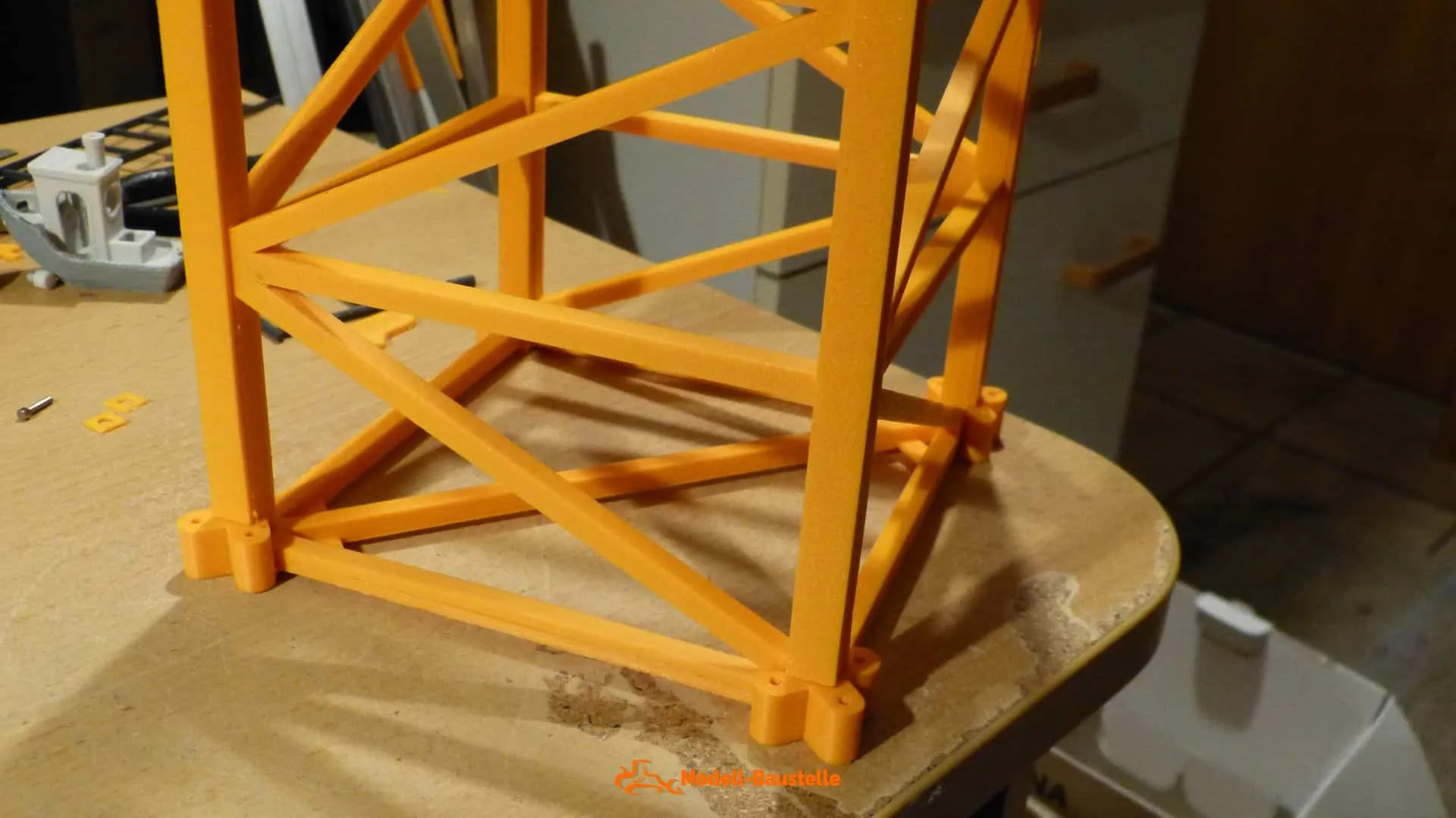

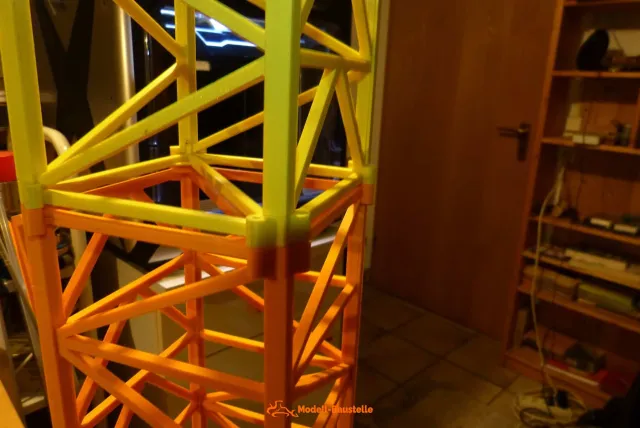

Turmverbindung Grundturm

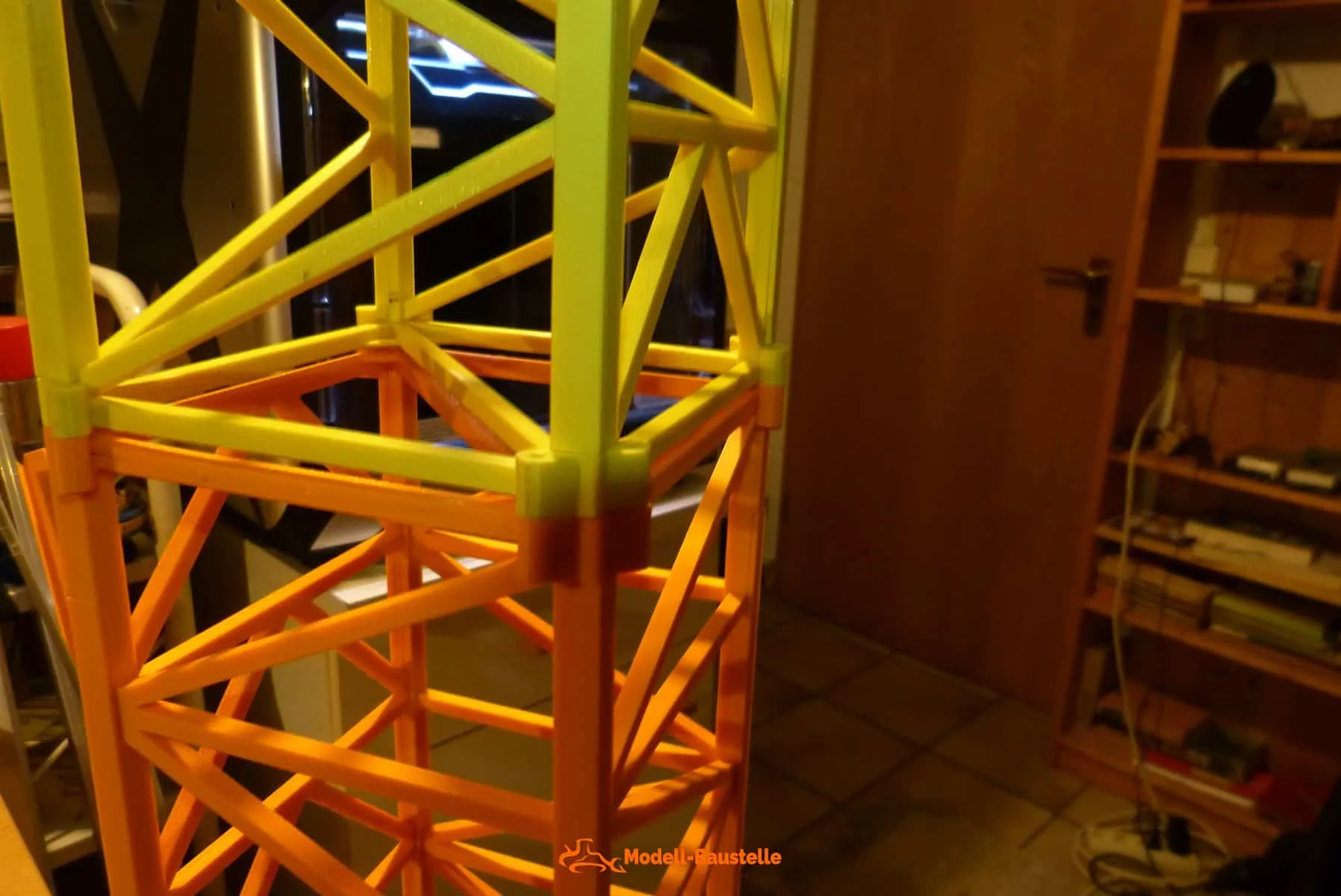

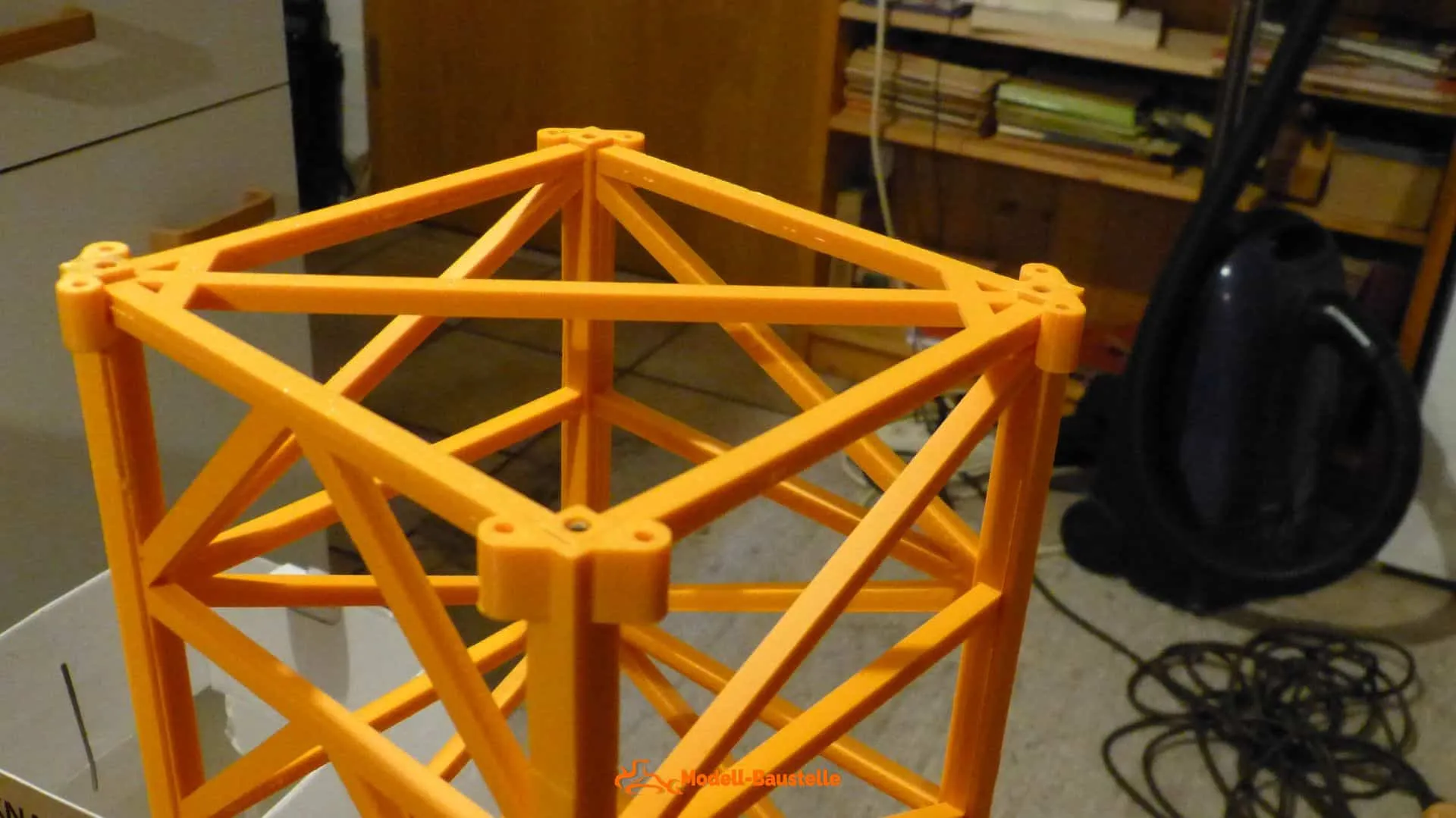

Verbindung 4,14m Turmstück

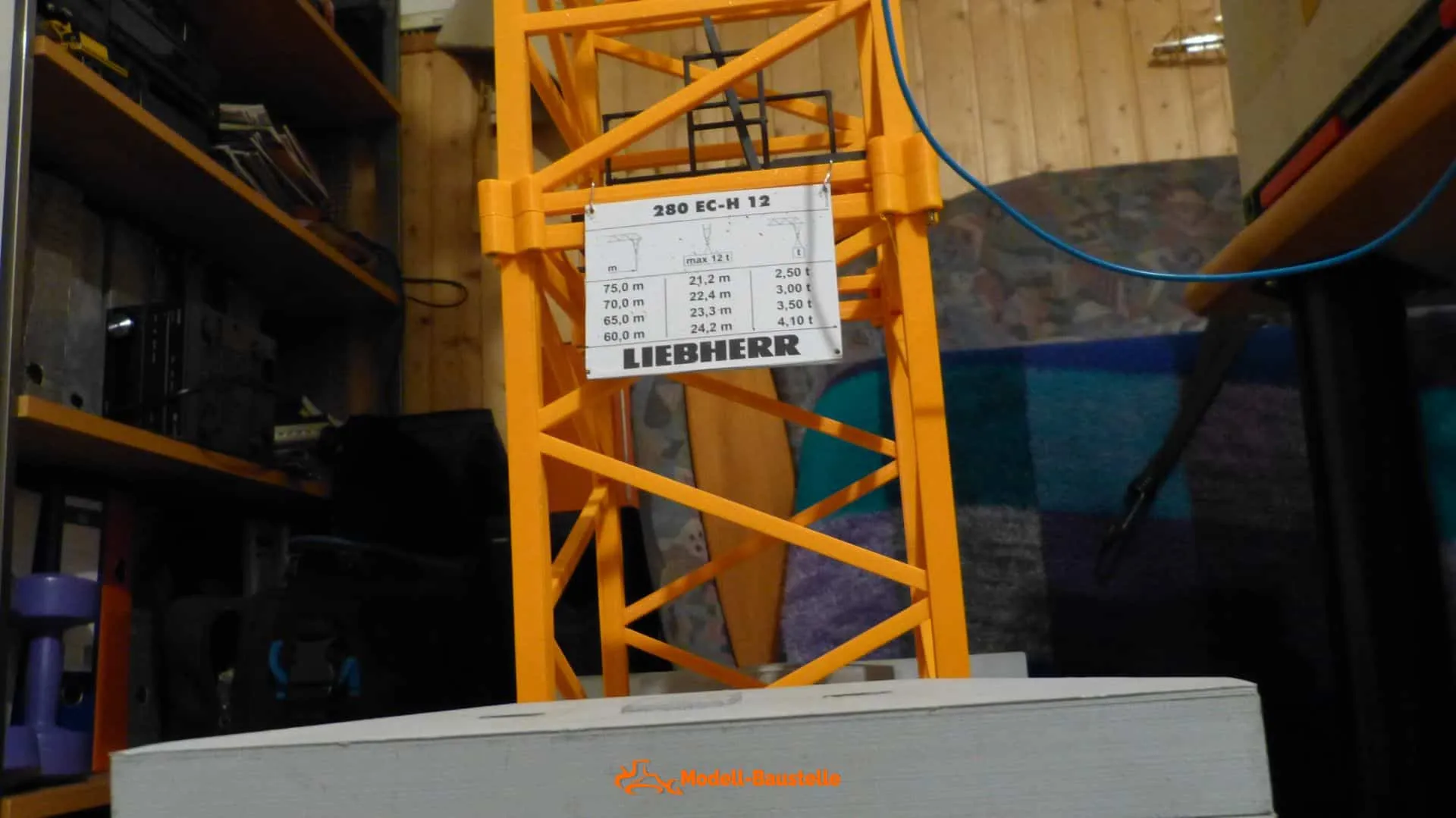

Der Turm besteht aus :

1:14,5 / 1:1

1x Unterwagenturmstück 270 mm /3,80m

1x Grundturmstück 855 mm /12,42m

4x Turmstück 286 mm /4,14m

Gesamthöhe Turm 2269 mm/ 32,78m

König 1000 mm /14,50m

Unterwagen ca. 70mm/1,00m

Gesamthöhe bis zur Spitze 3339 mm/

Hubhöhe ca. 2600 mm/

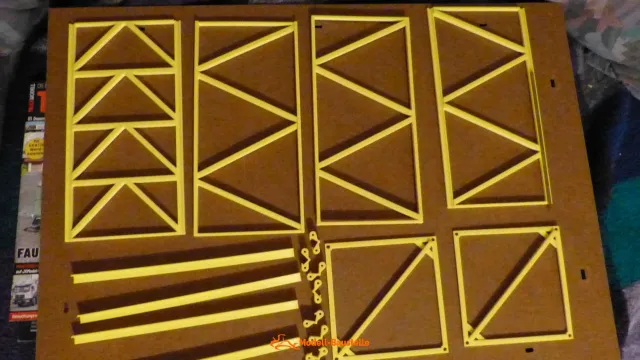

Serienproduktion

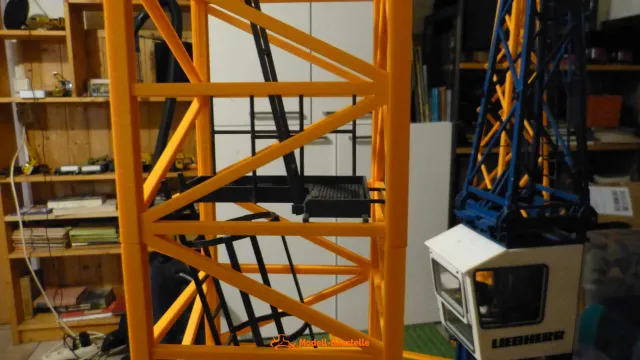

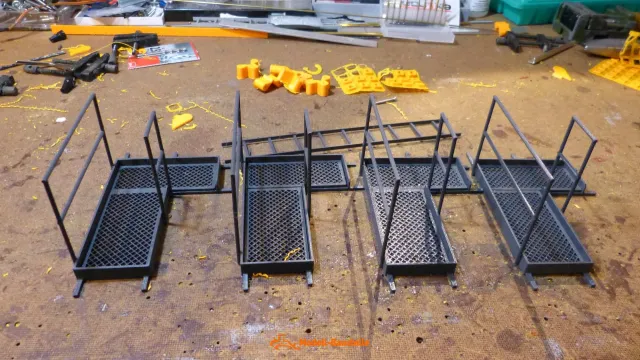

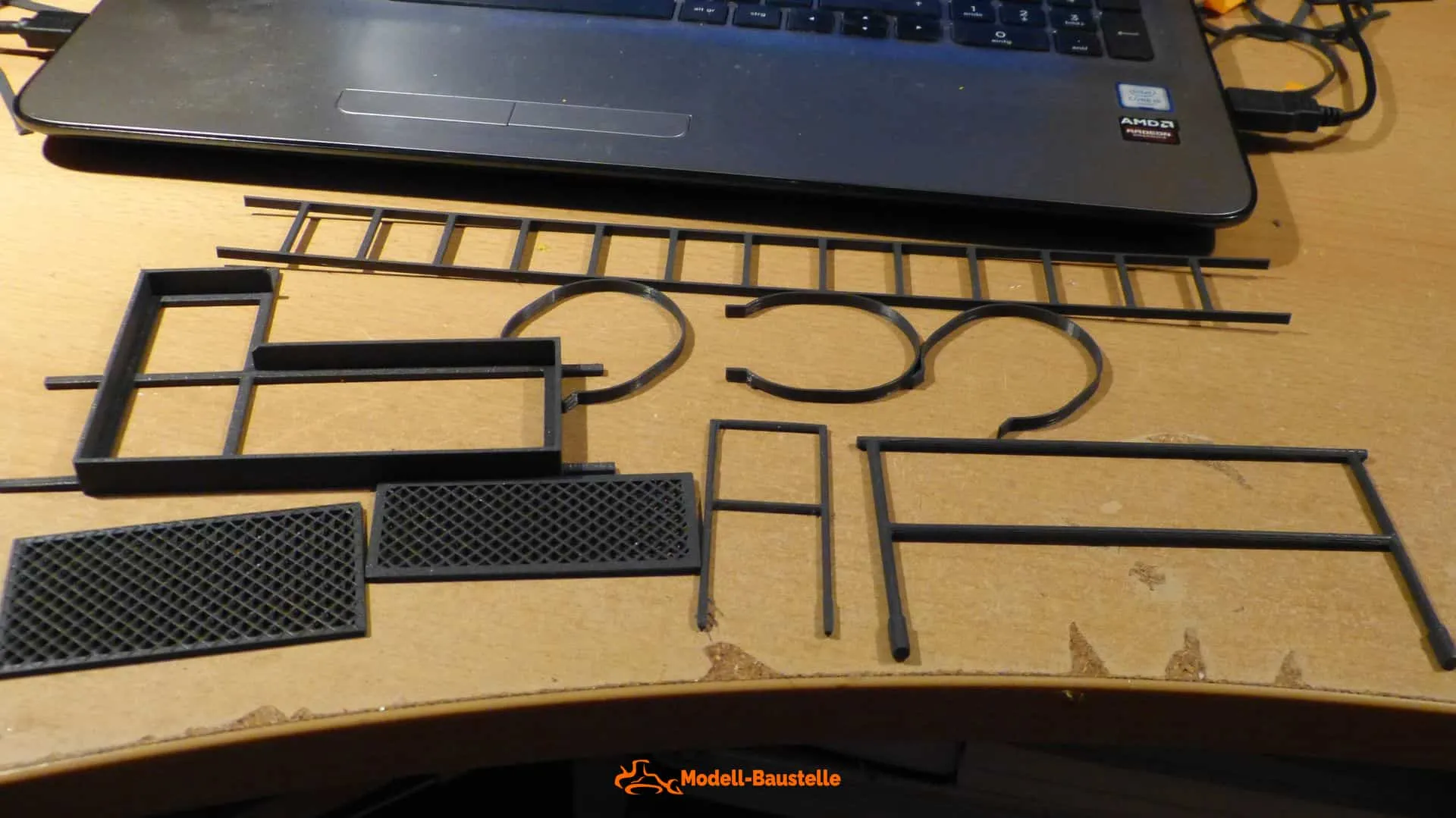

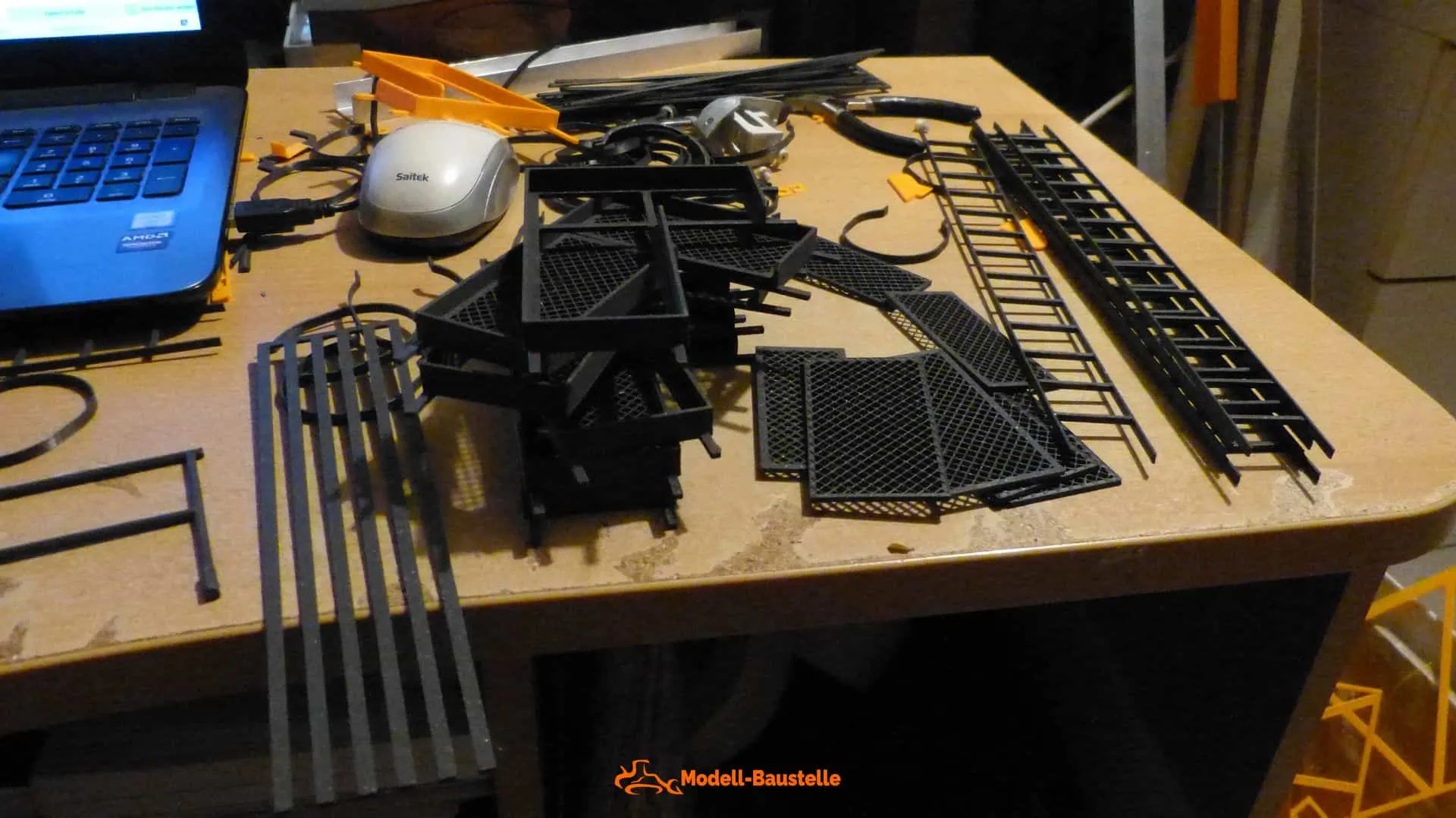

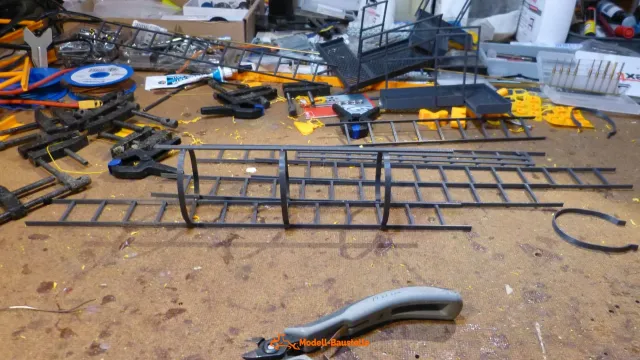

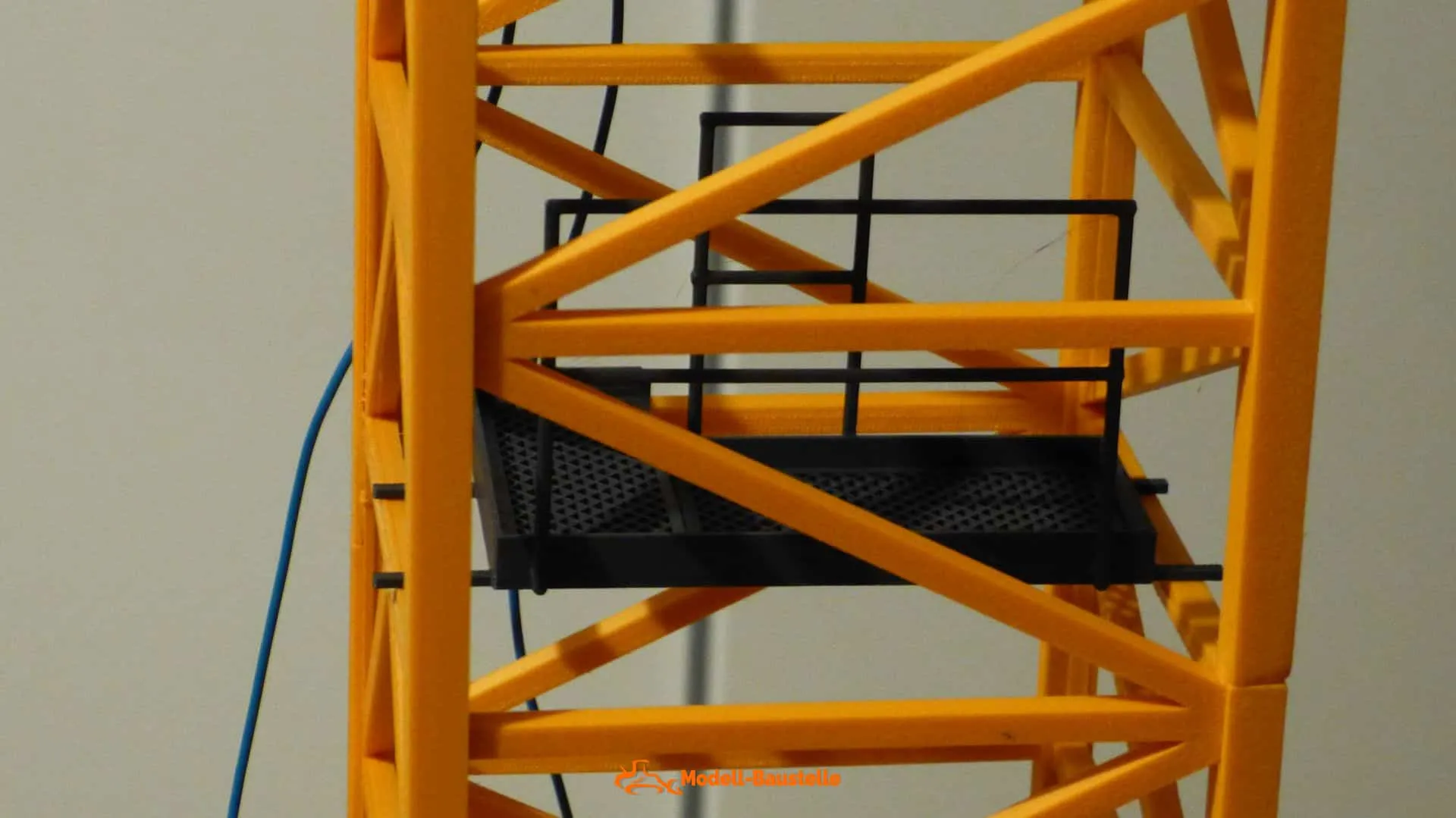

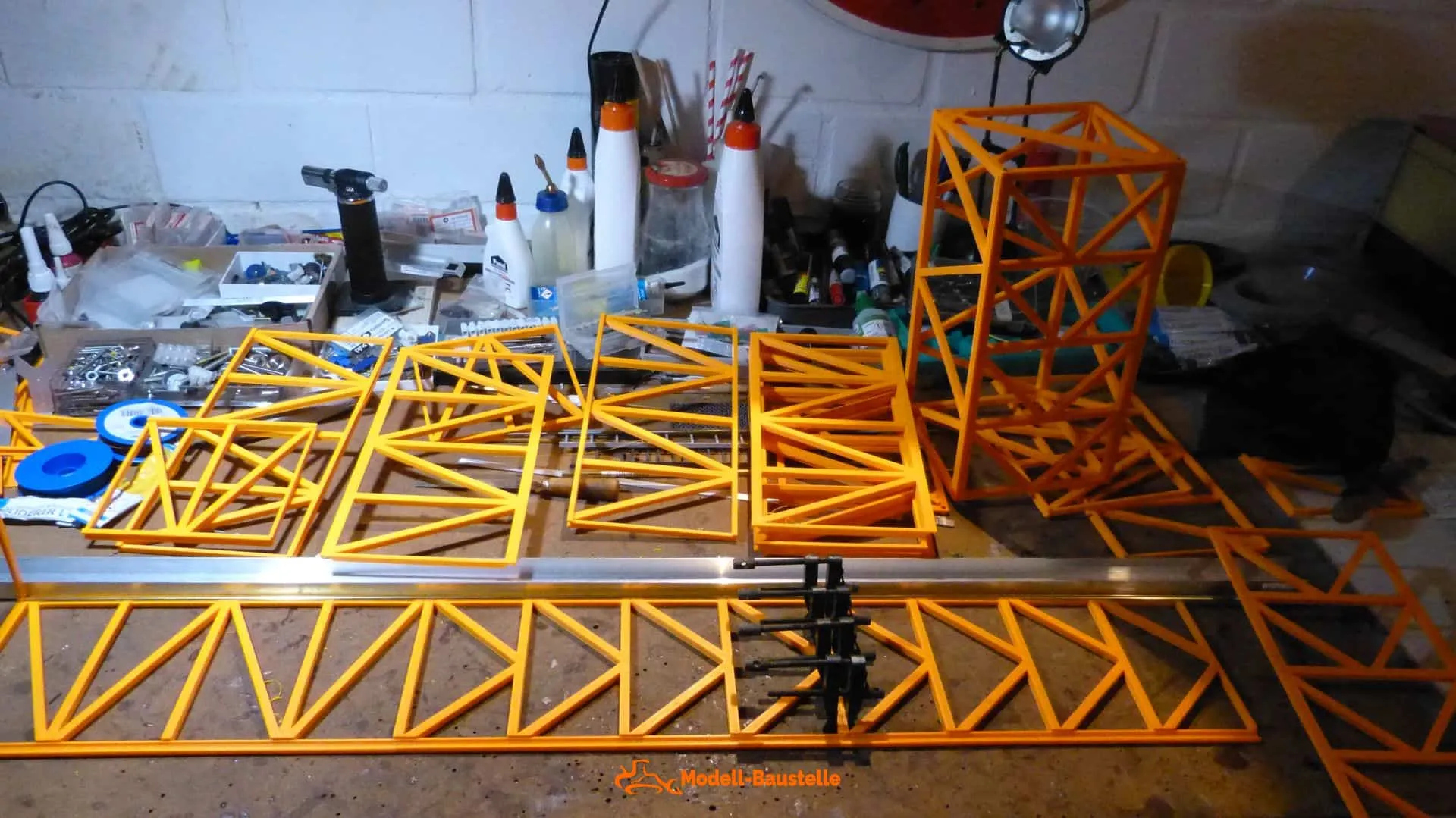

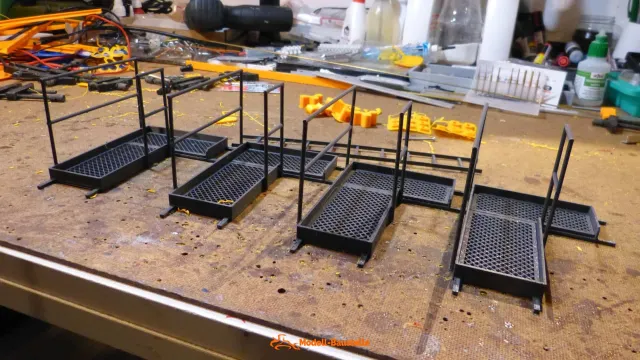

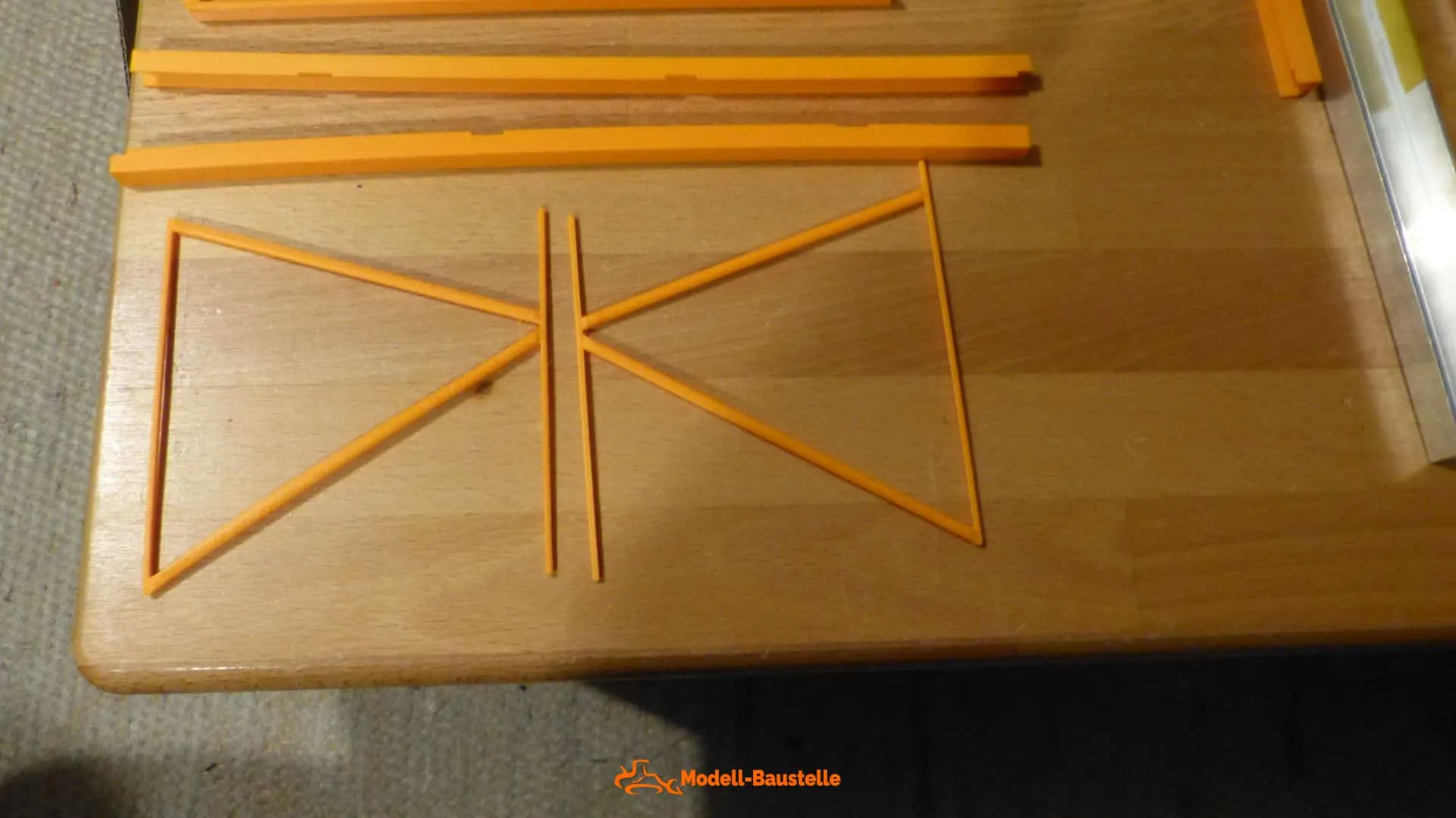

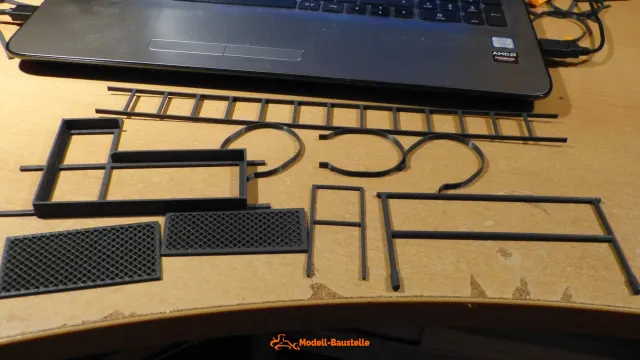

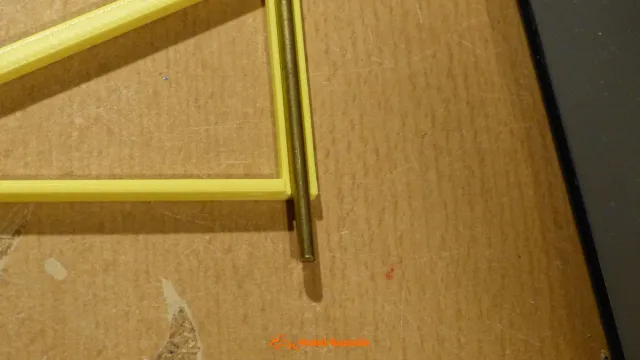

Turm-Podest , Leitern, Leiterringe, Laufgitter, Geländer

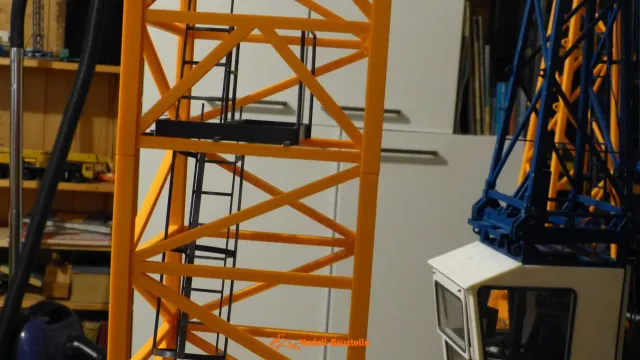

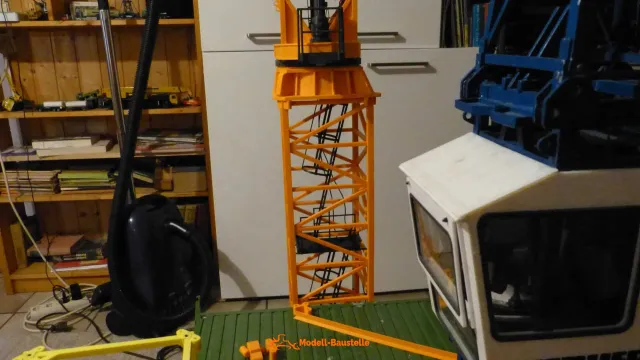

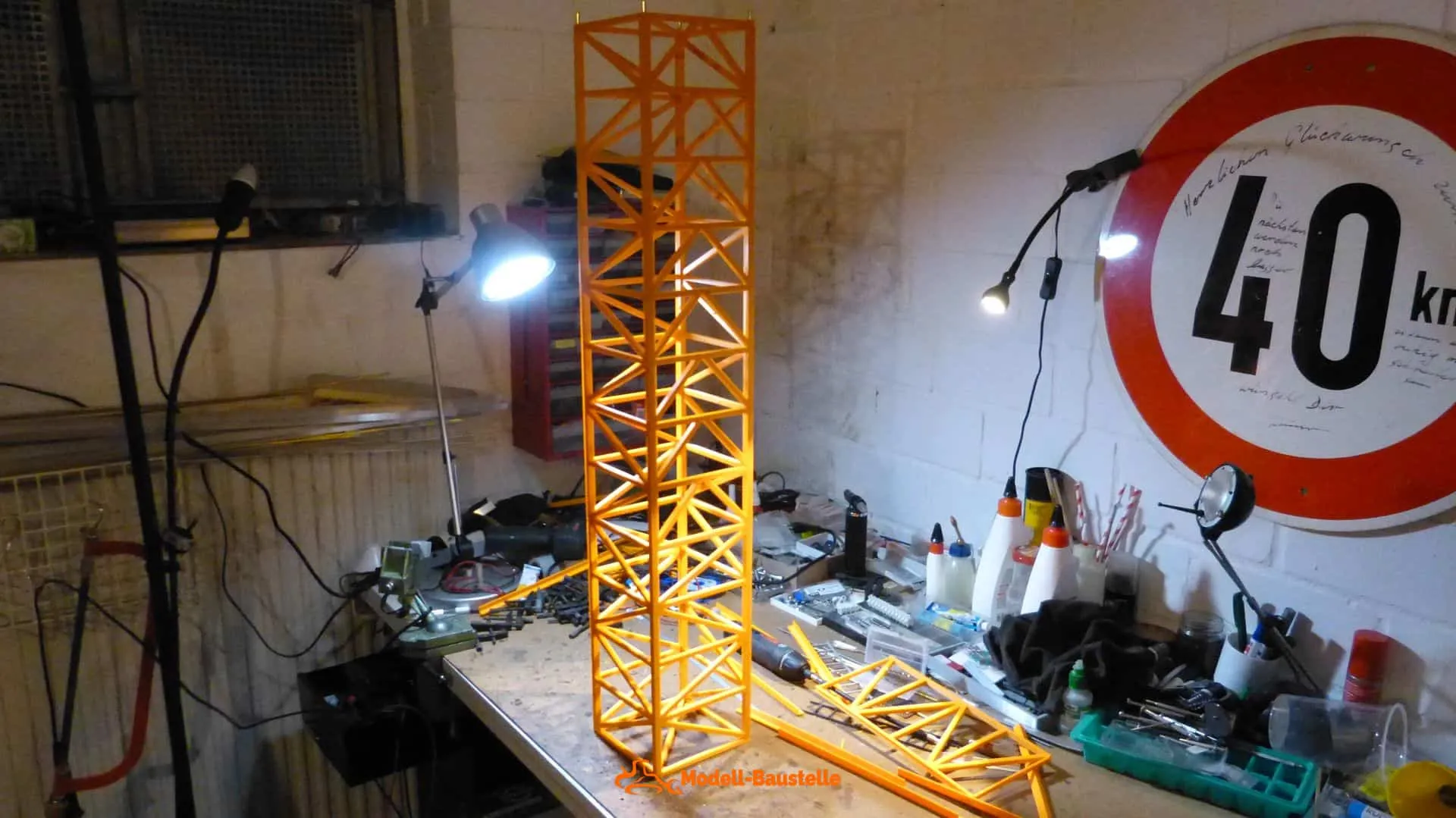

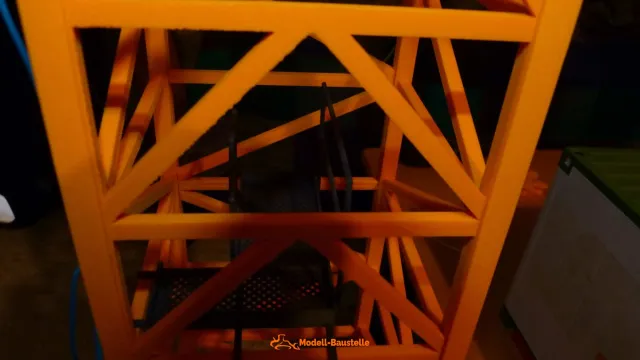

Grundturmstück mit eingebauten Podest und Leitern

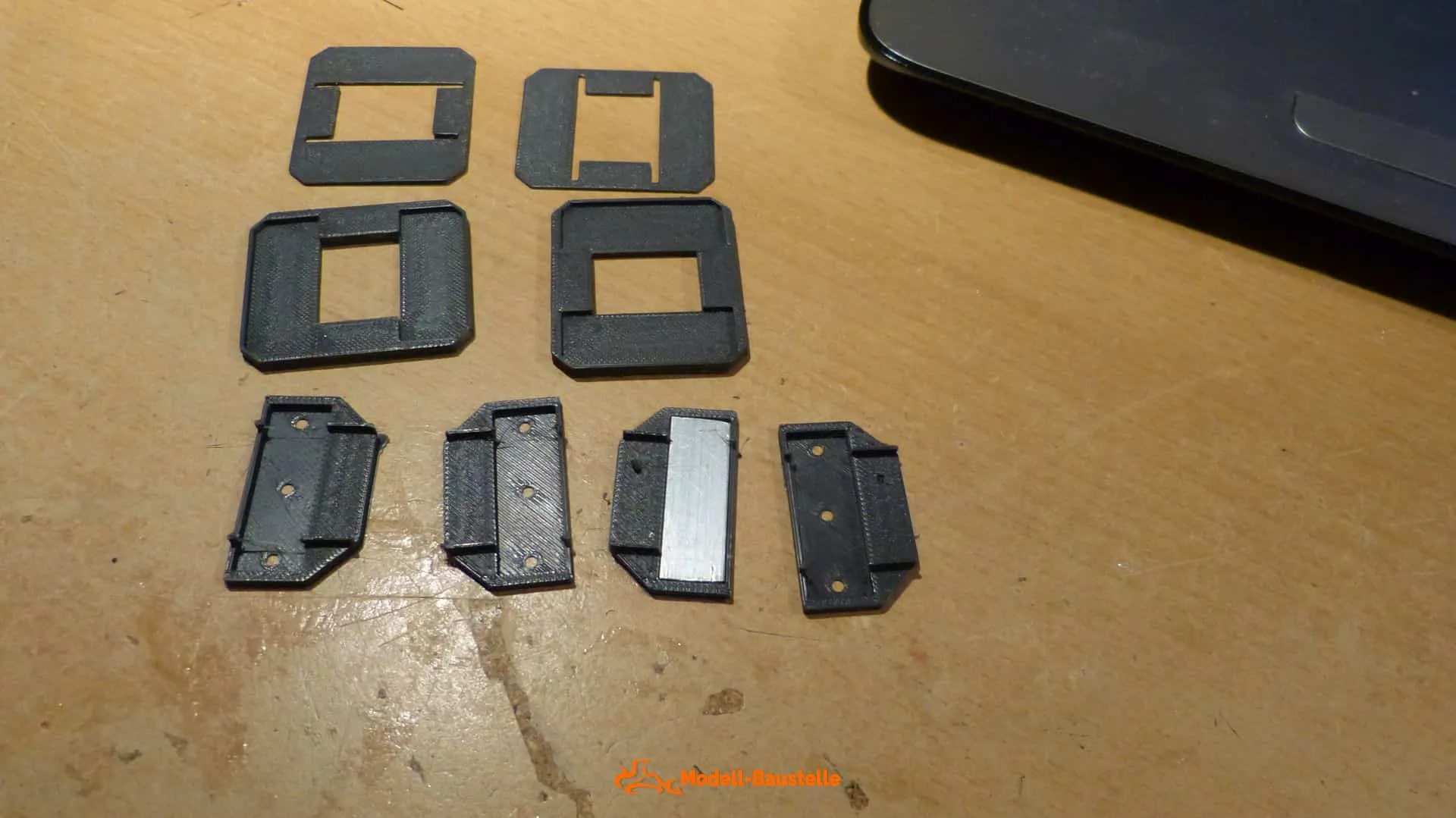

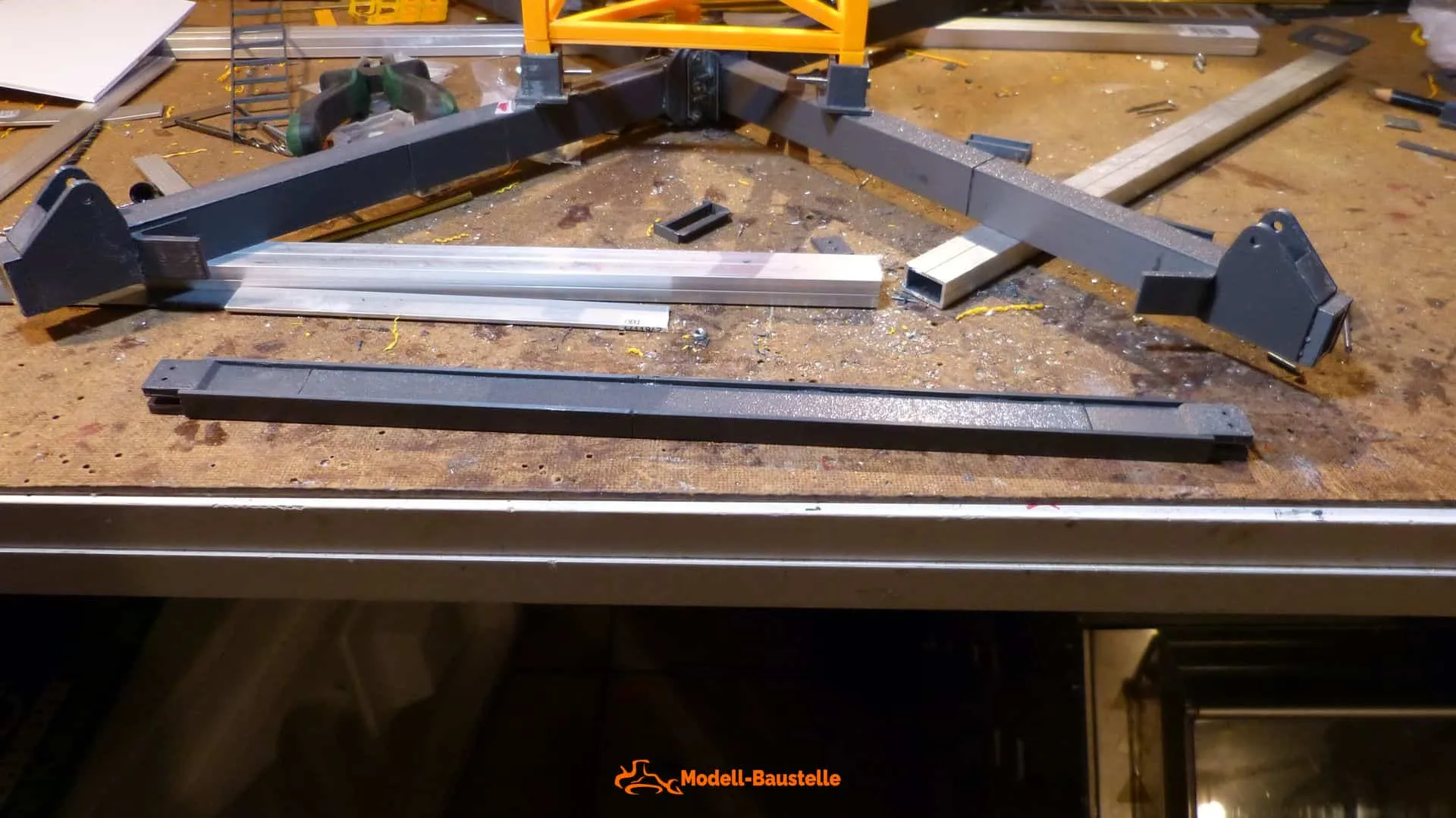

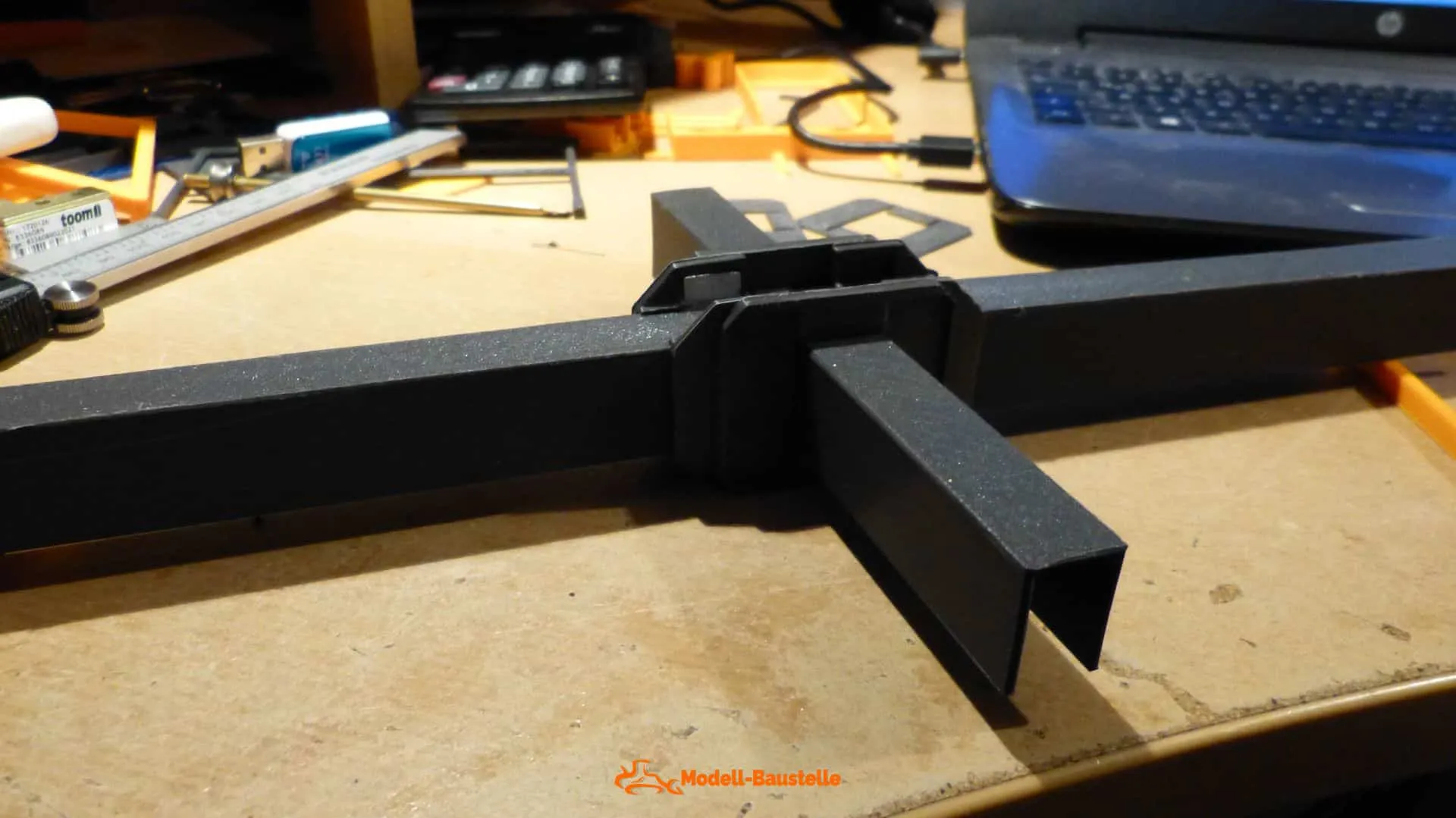

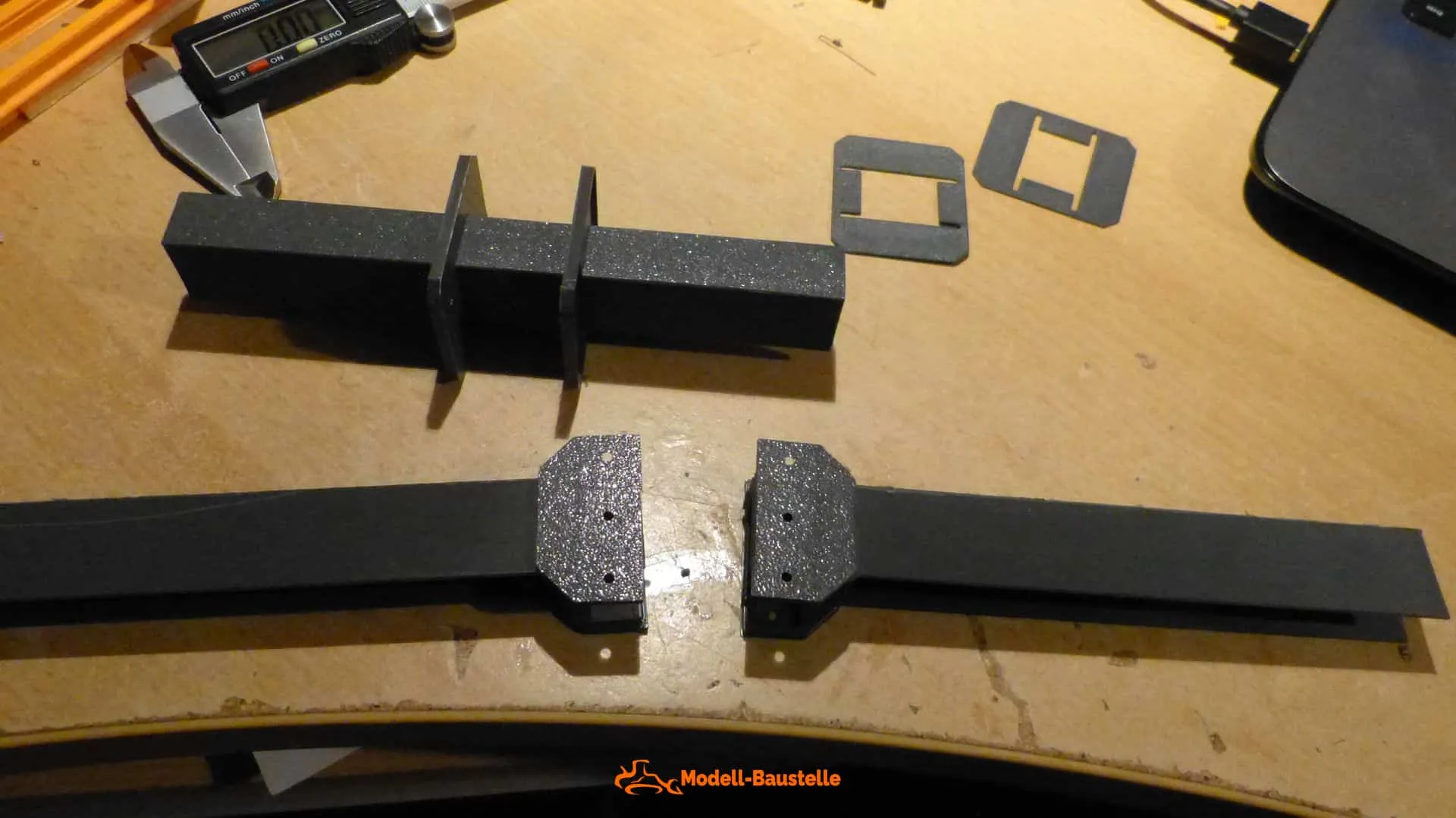

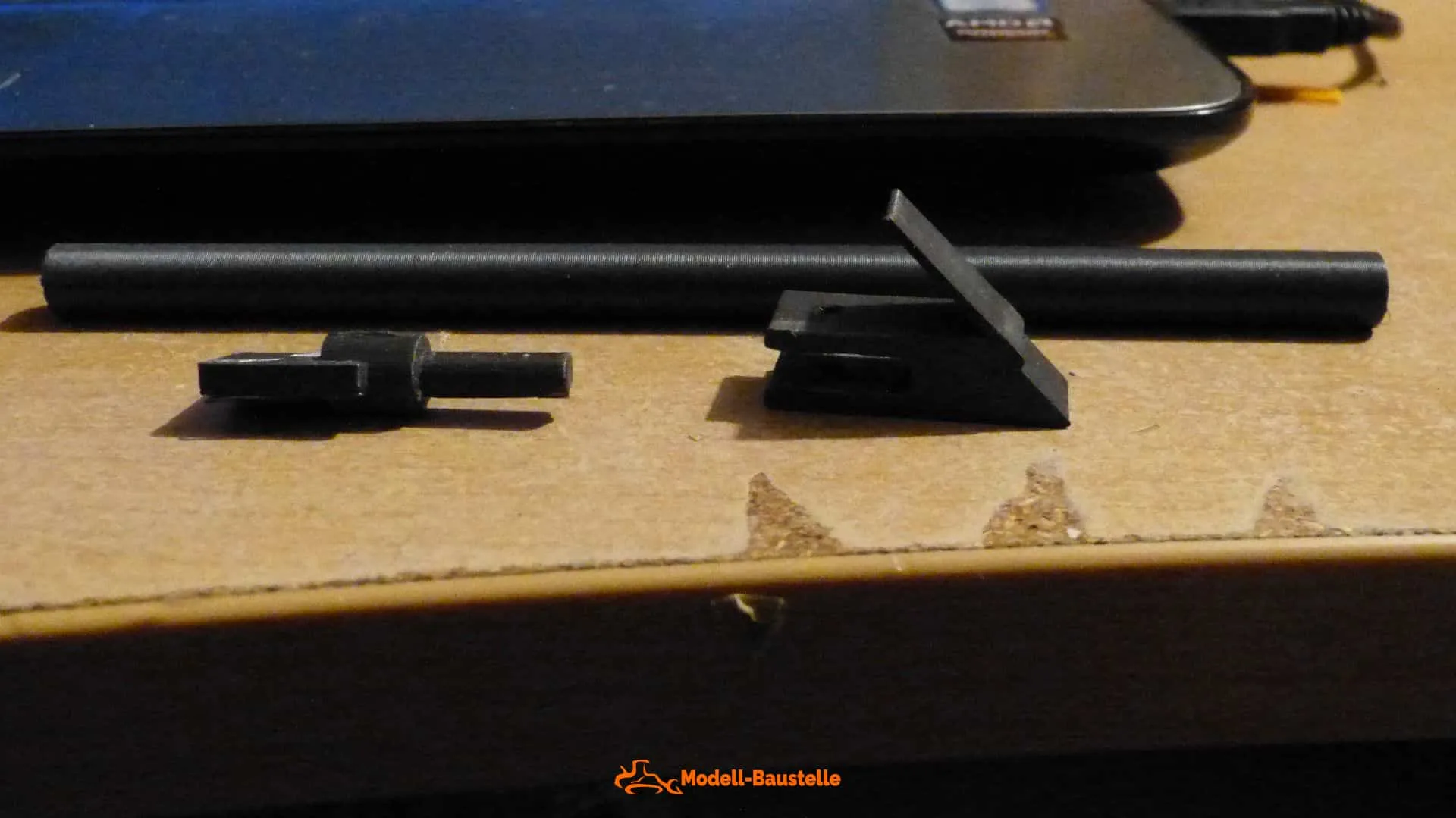

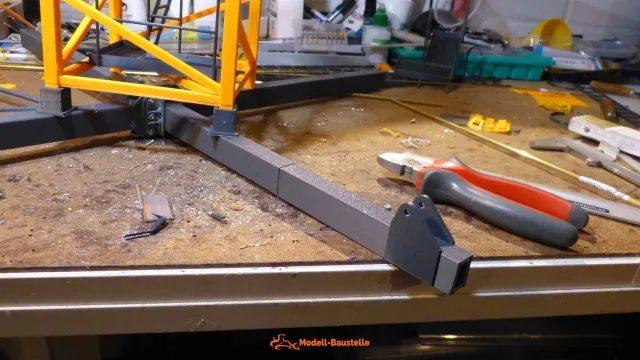

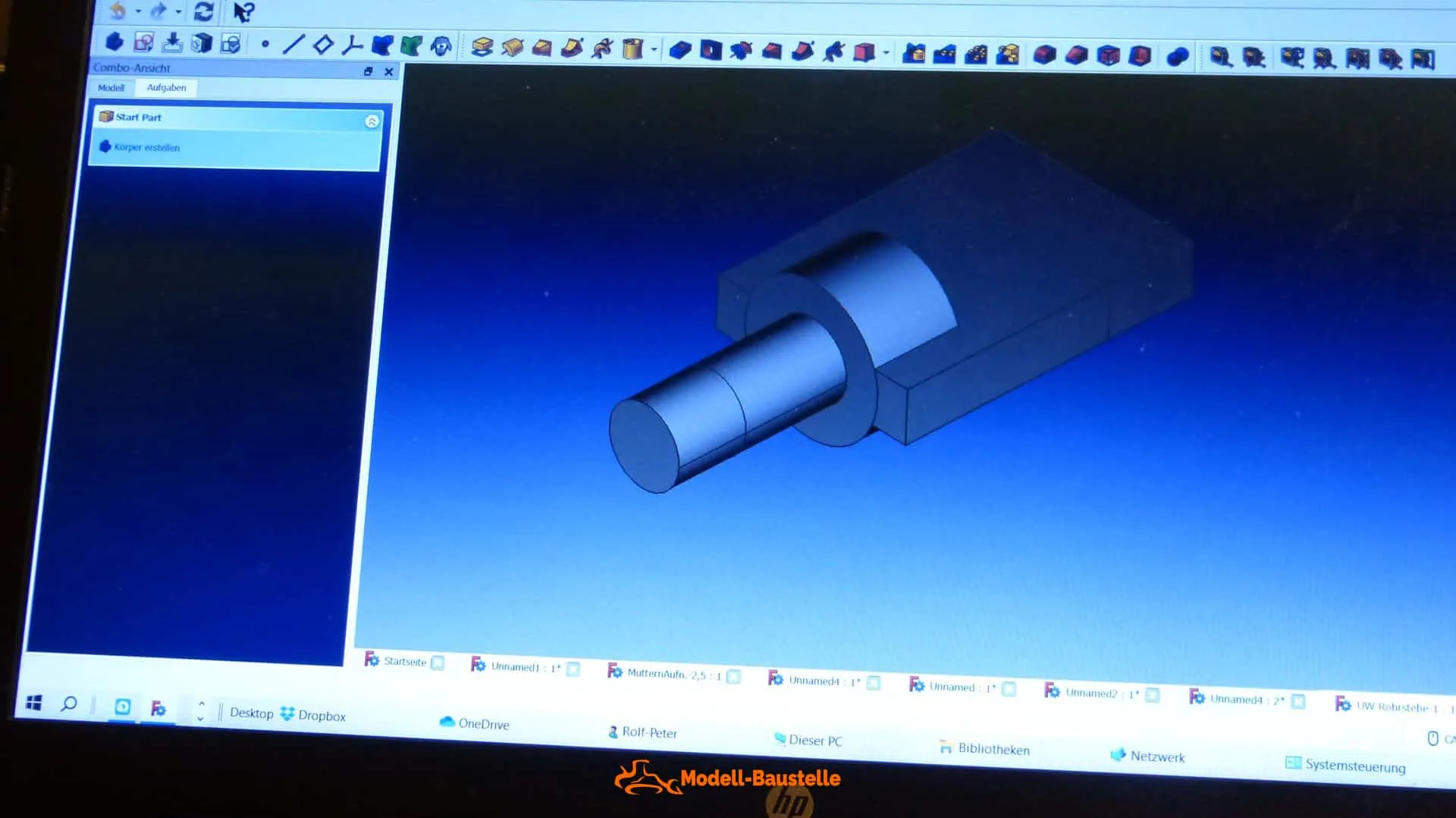

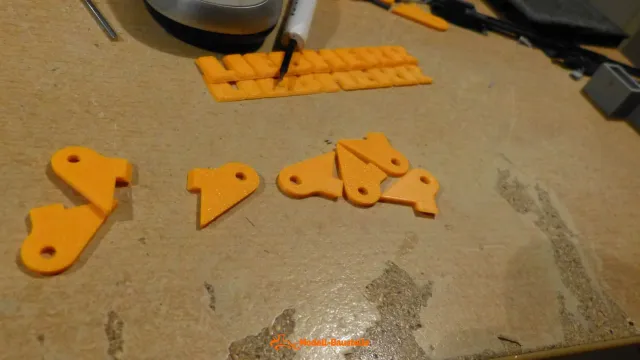

Verbindung für die Unterwagenholme

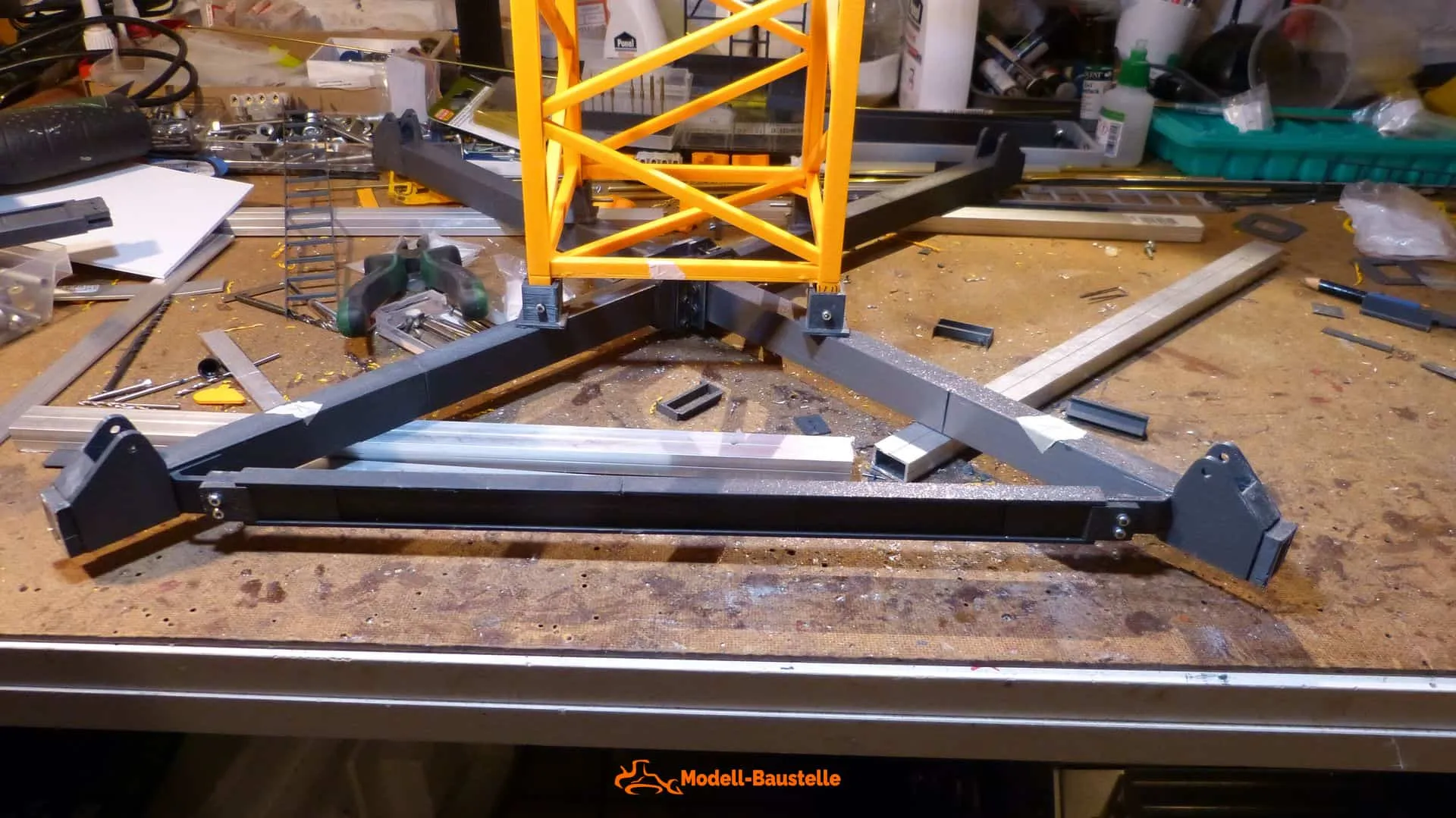

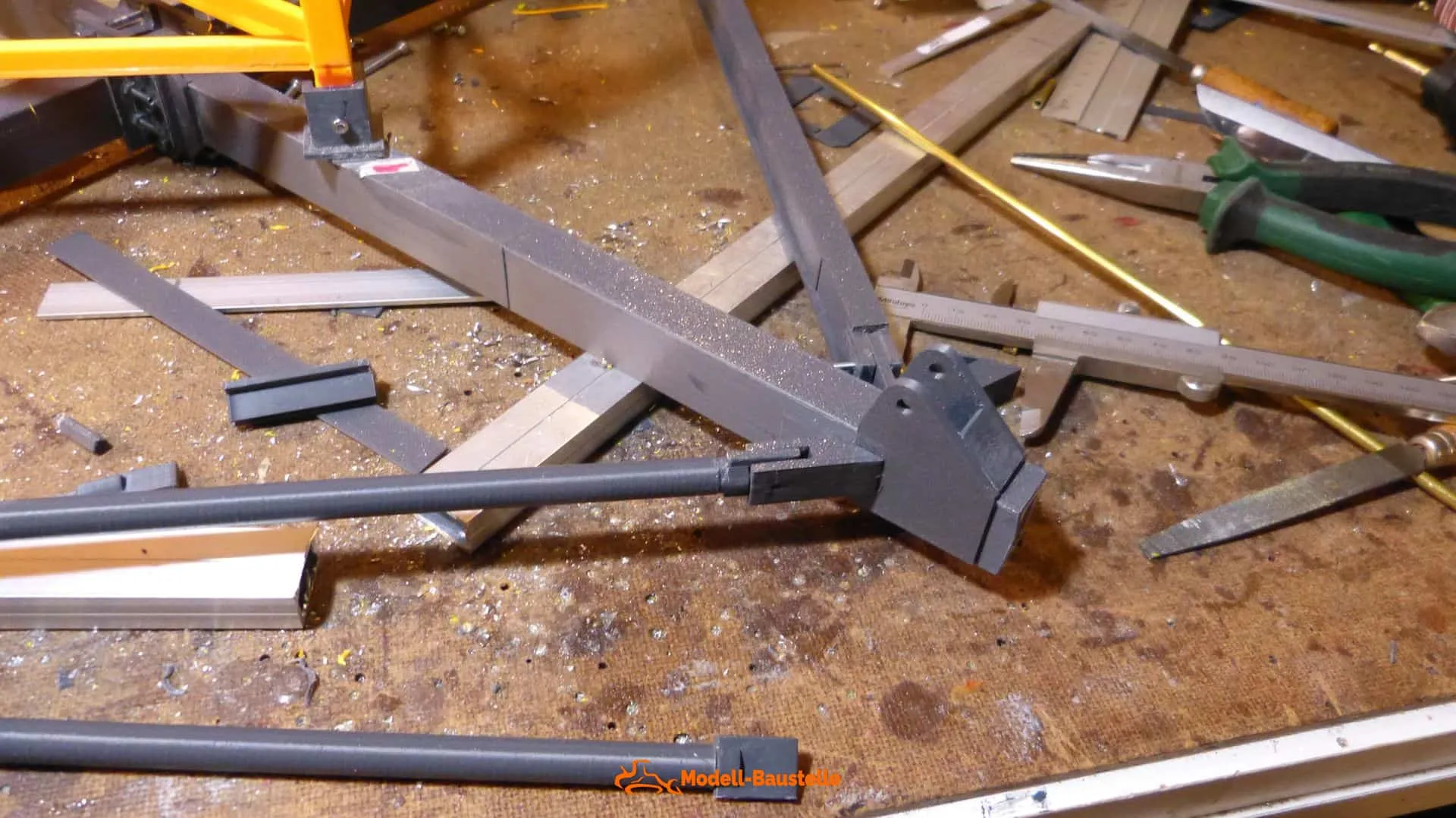

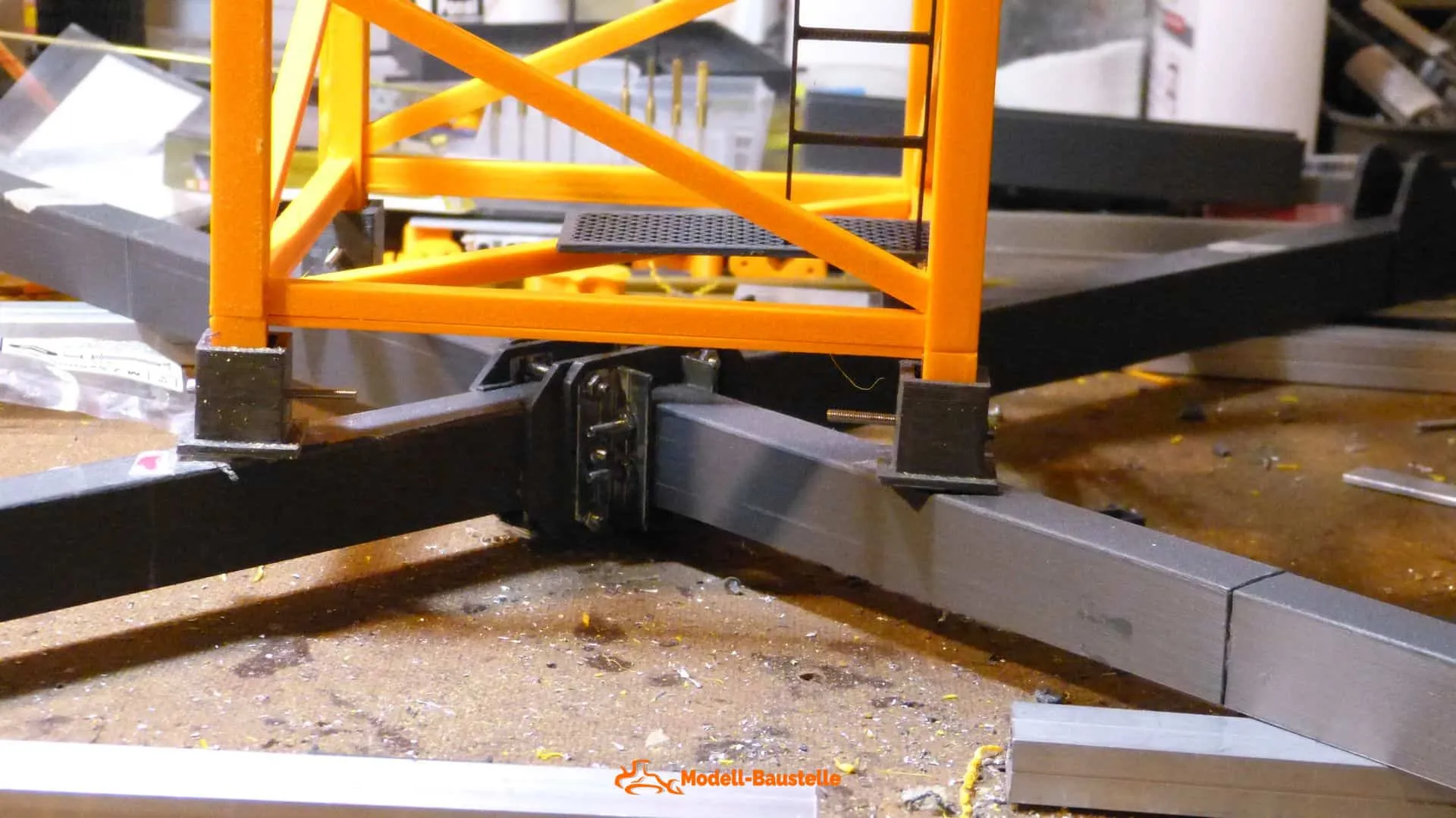

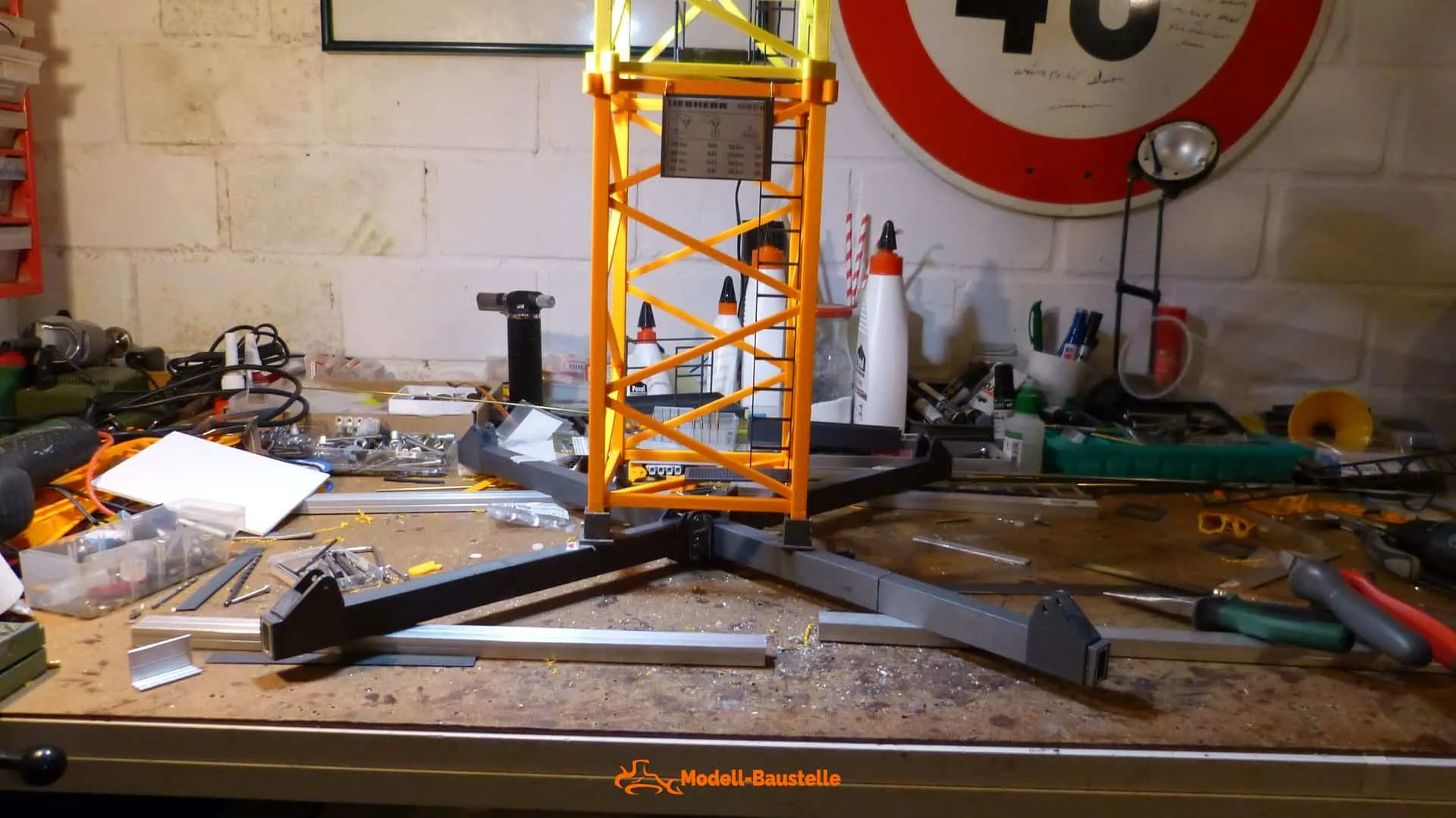

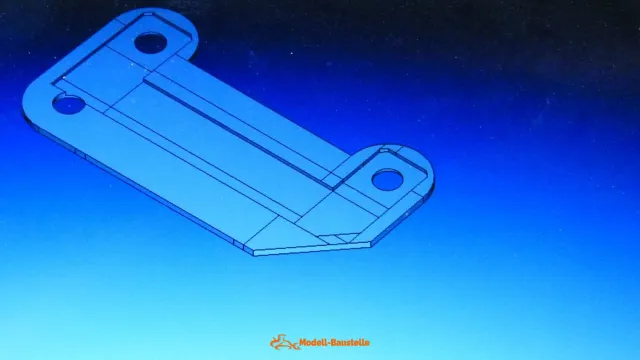

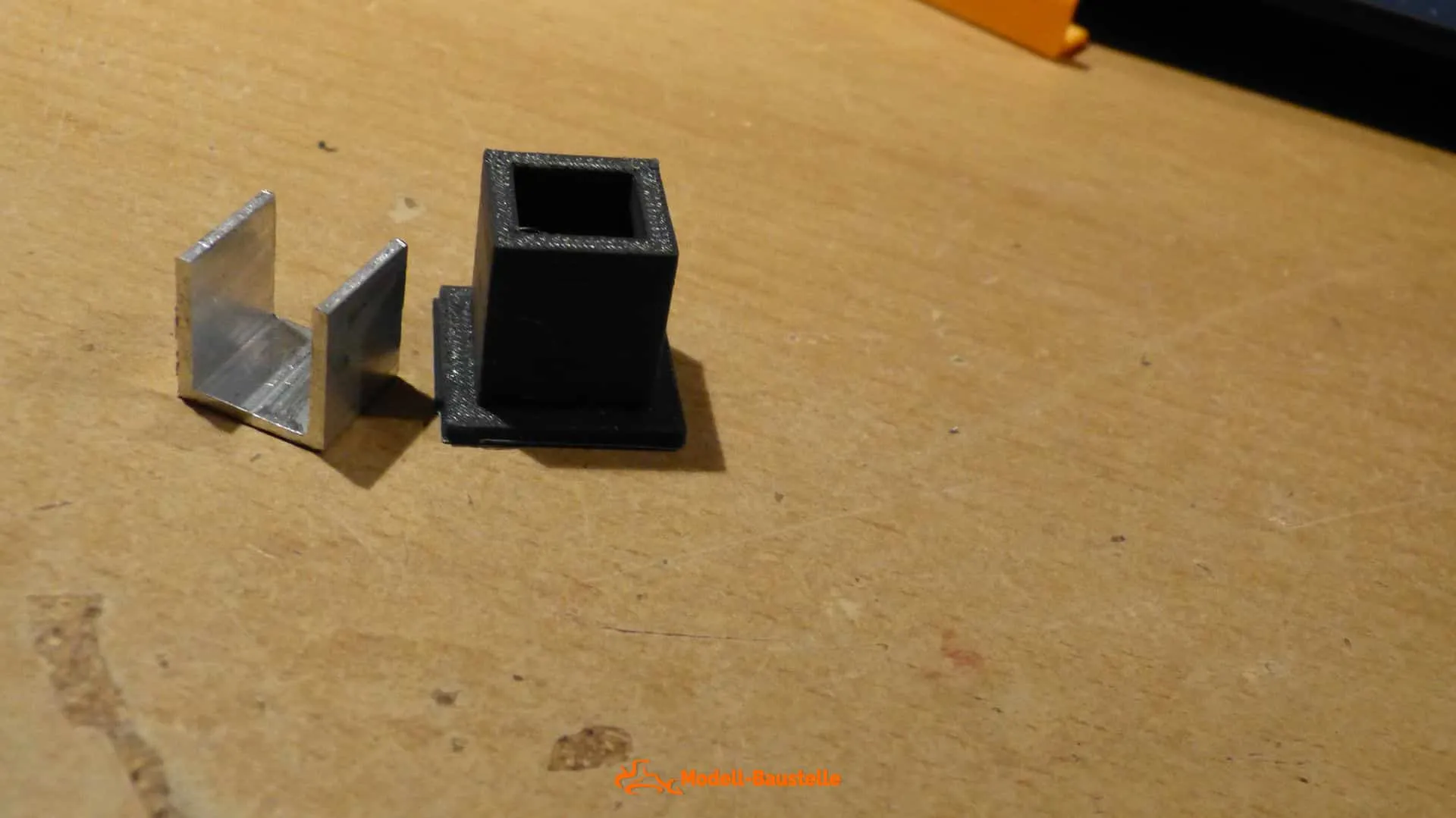

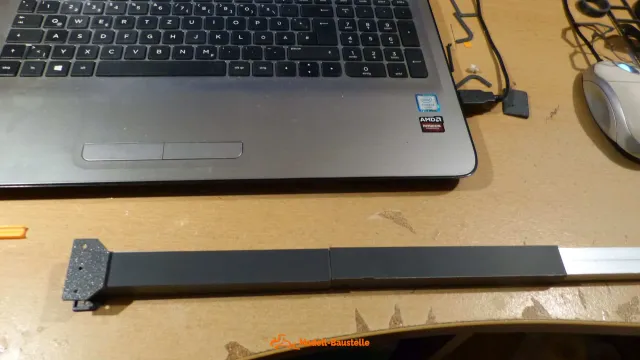

Turmbefestigung Unterwagen, mit Alu verstärkt

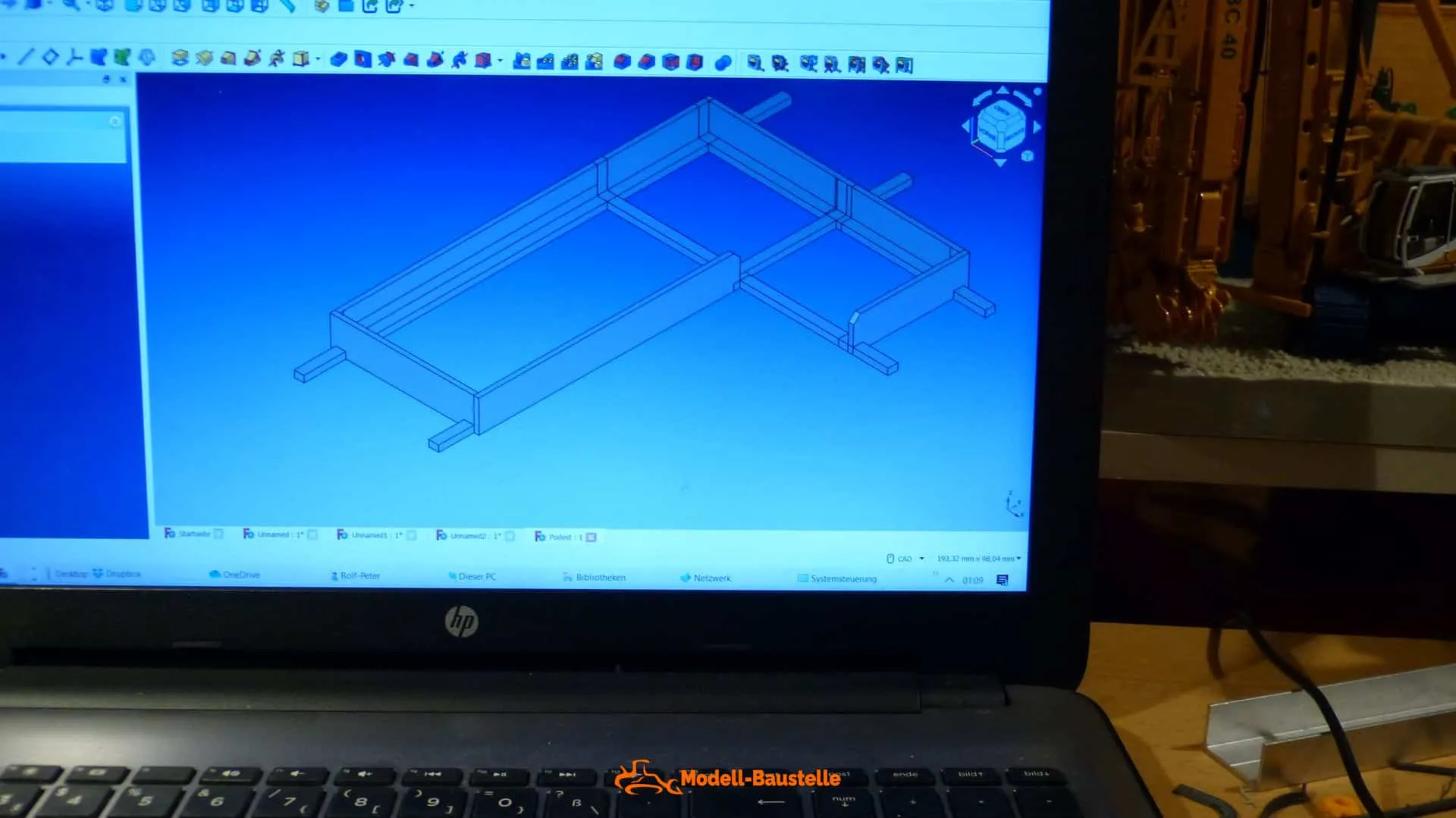

Unterwagen,

zerlegbar in Transporteinheiten wie das Vorbild

Zitat von Haggi

Was dir vielleicht helfen könnte wäre wenn du deine Ausleger etc hohl druckst, im inneren einige hinterschnitte rein konstruierst, und es am Ende mit epoxid Harz ausgießt. So hab ich meine Dozer mit Bleikugeln auf gutes Gewicht gebracht und Stabilität in den Kettenwägen.

Ich mache das so, hat sich sehr bewehrt

Unterwagen

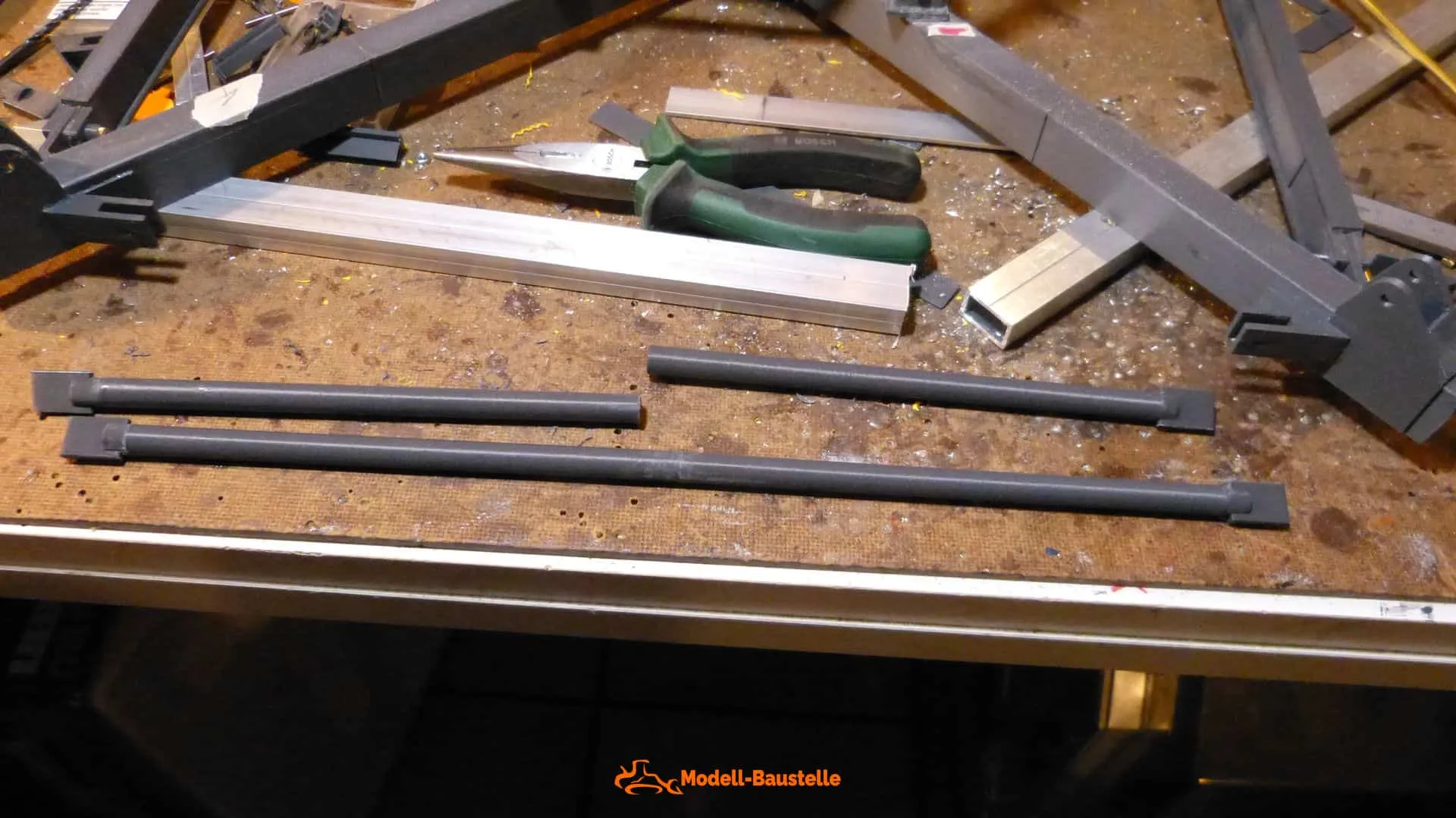

Rohrstrebe Unterwagen

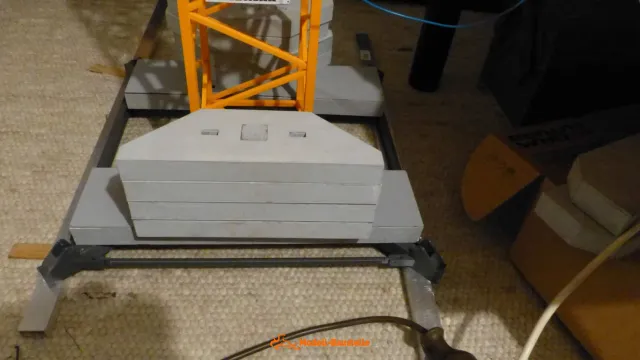

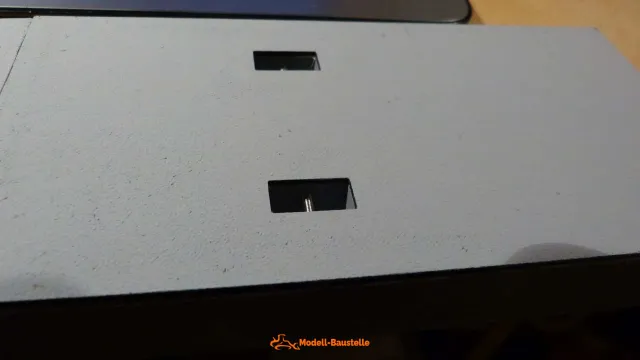

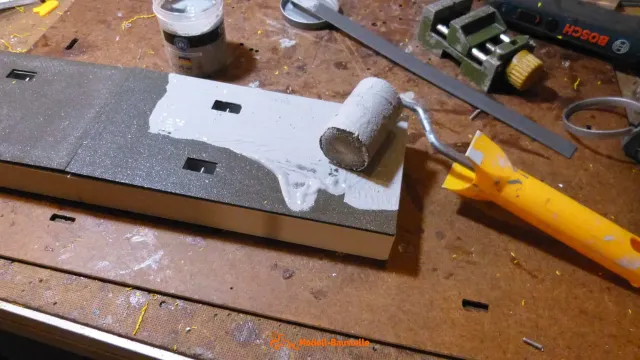

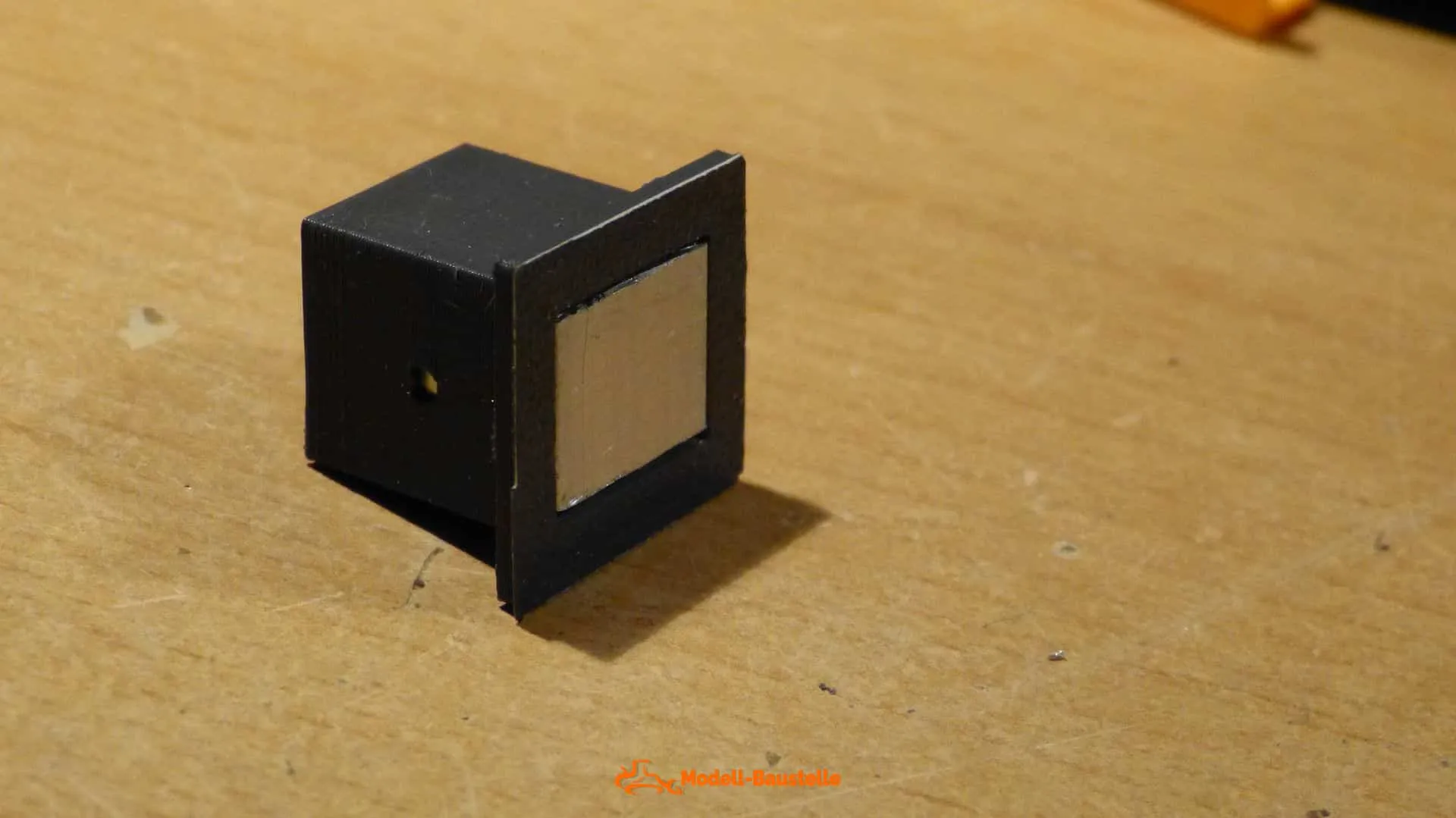

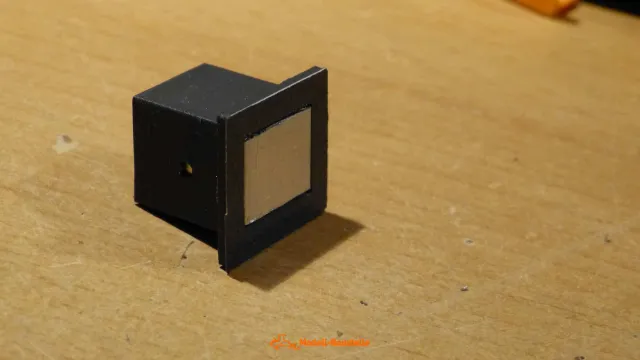

Zentralgewicht 1

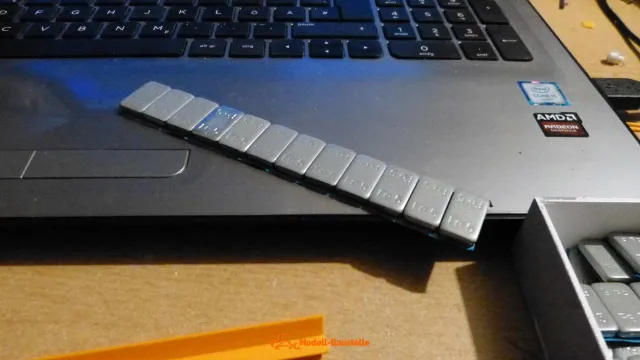

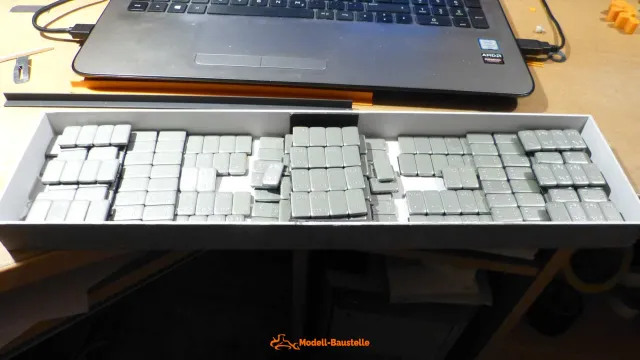

Der Kran bekommt 2 große Zentralgewichte je ca. 1,7kg und 9 Gewichte je ca. 1,3 kg

Zusammen ca. 15 kg

Unterwagen

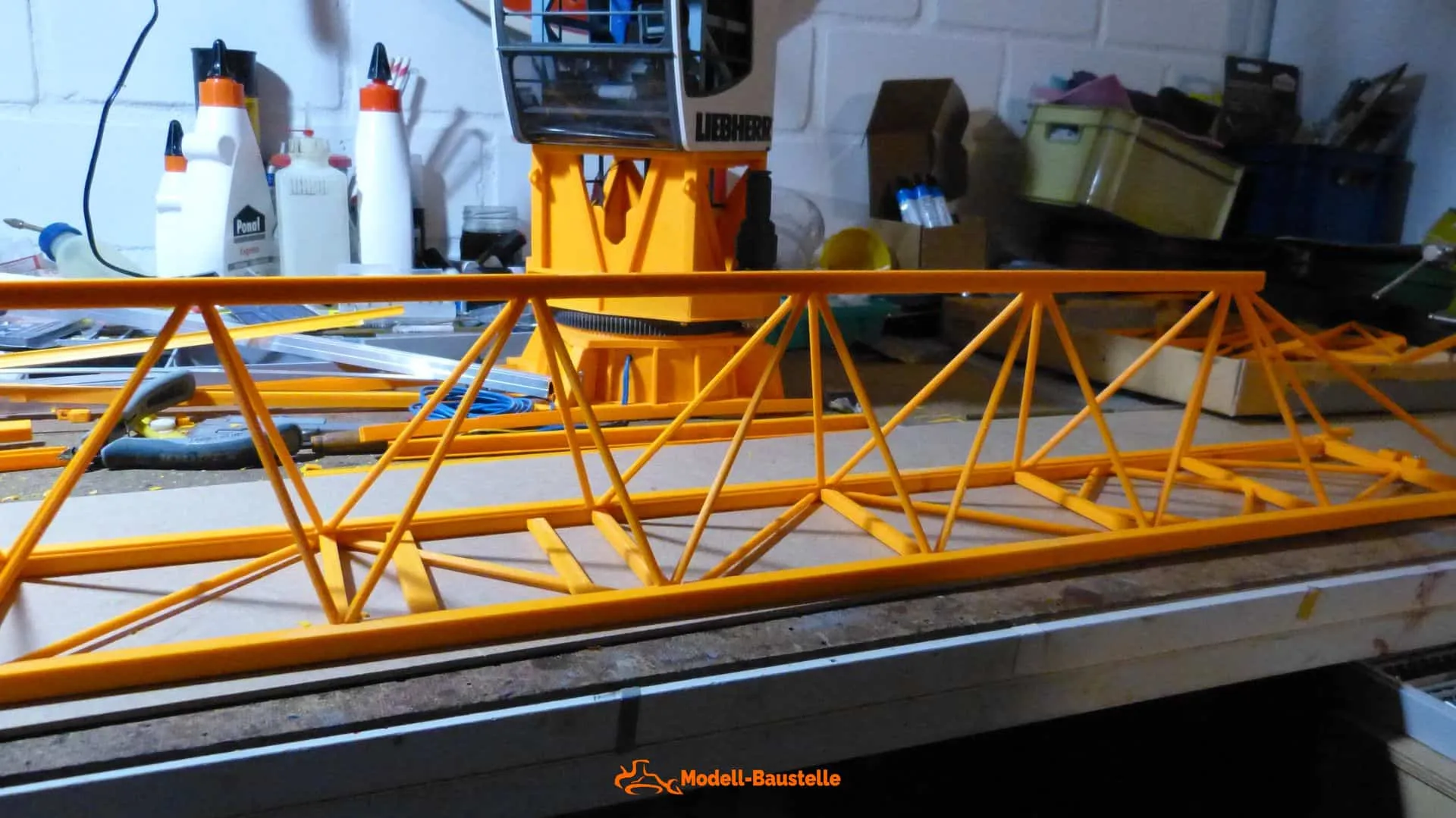

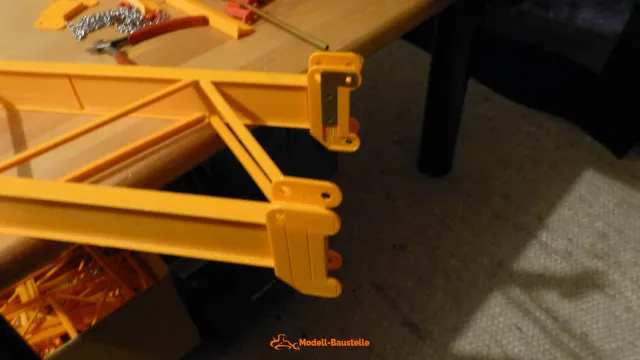

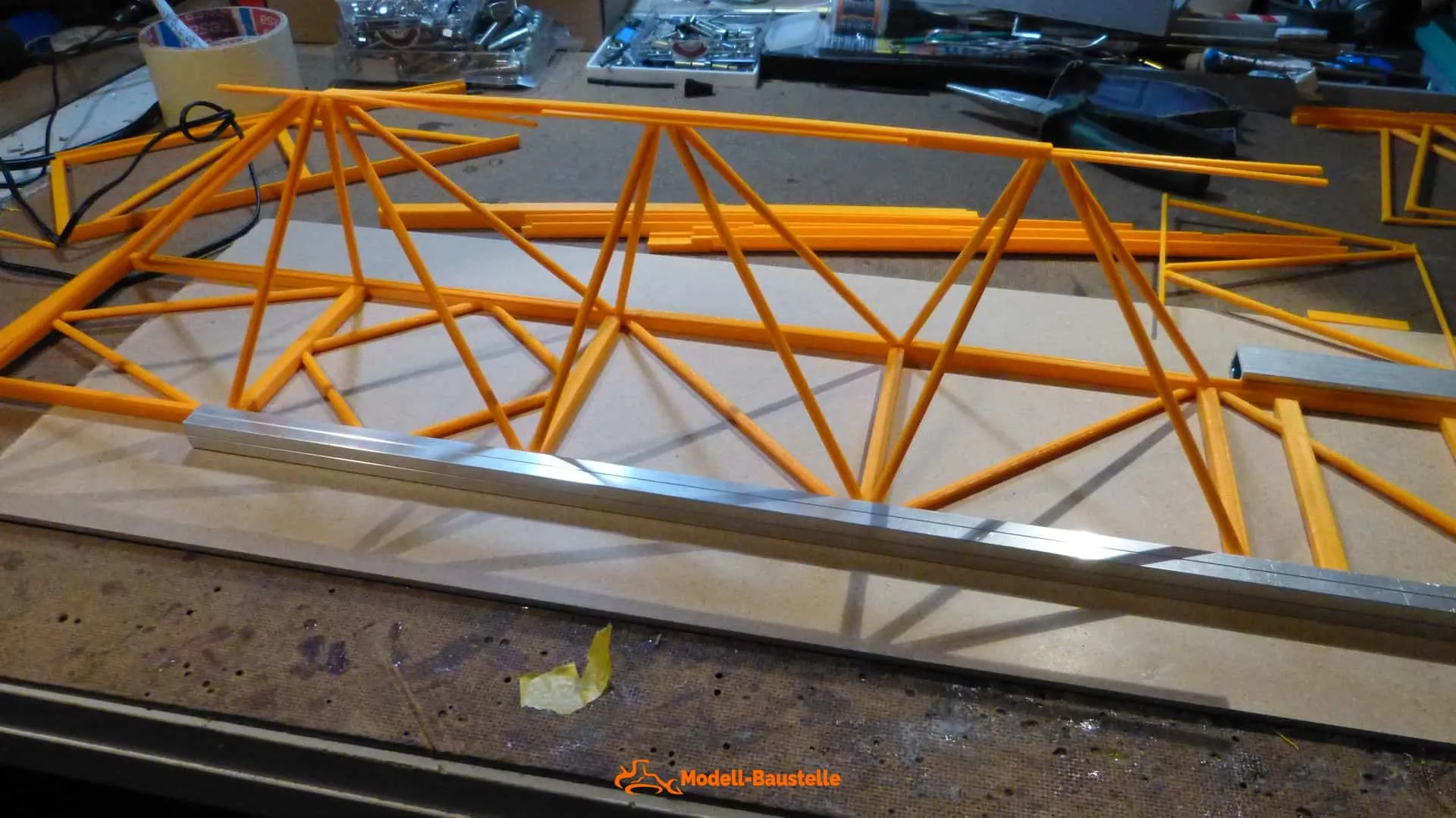

Ausleger Anlenkstück 12m

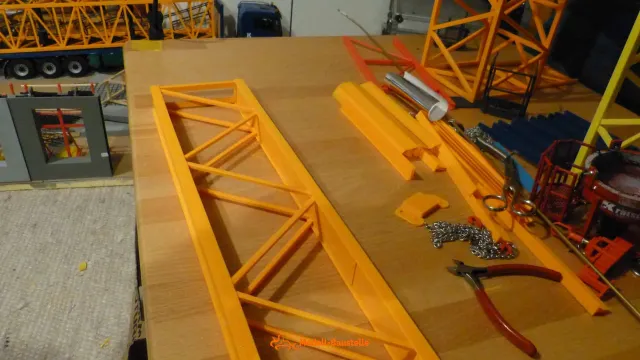

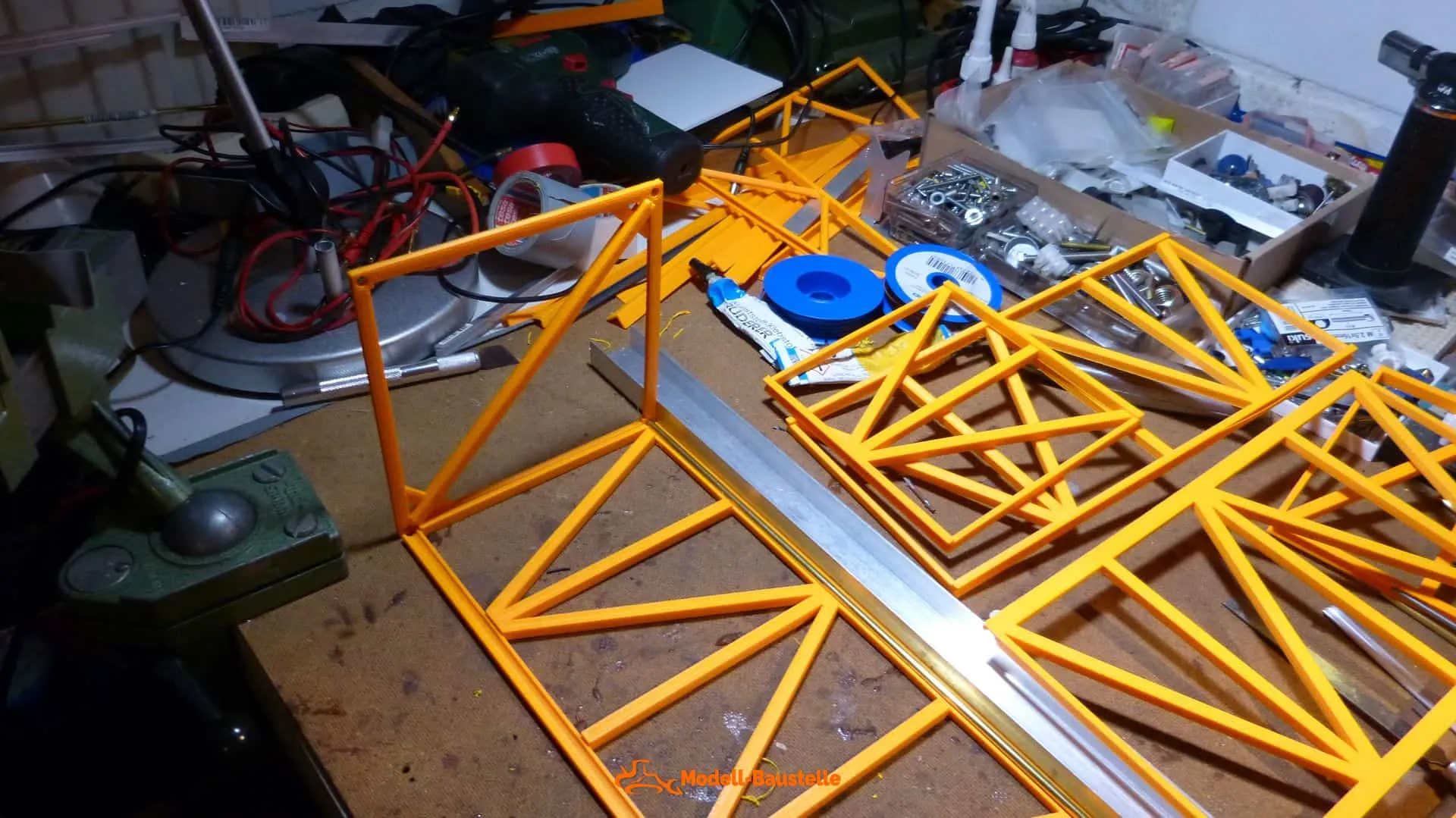

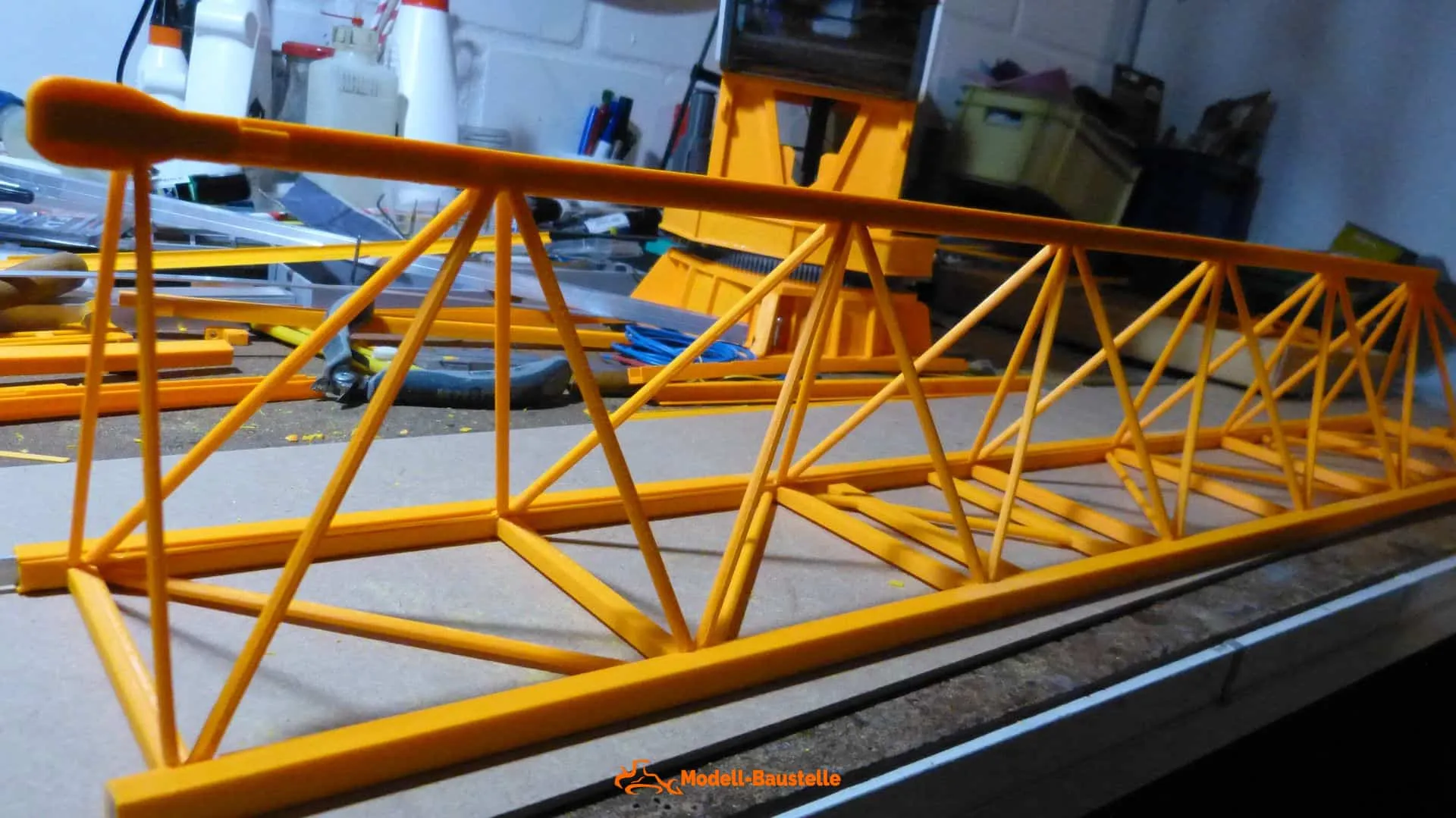

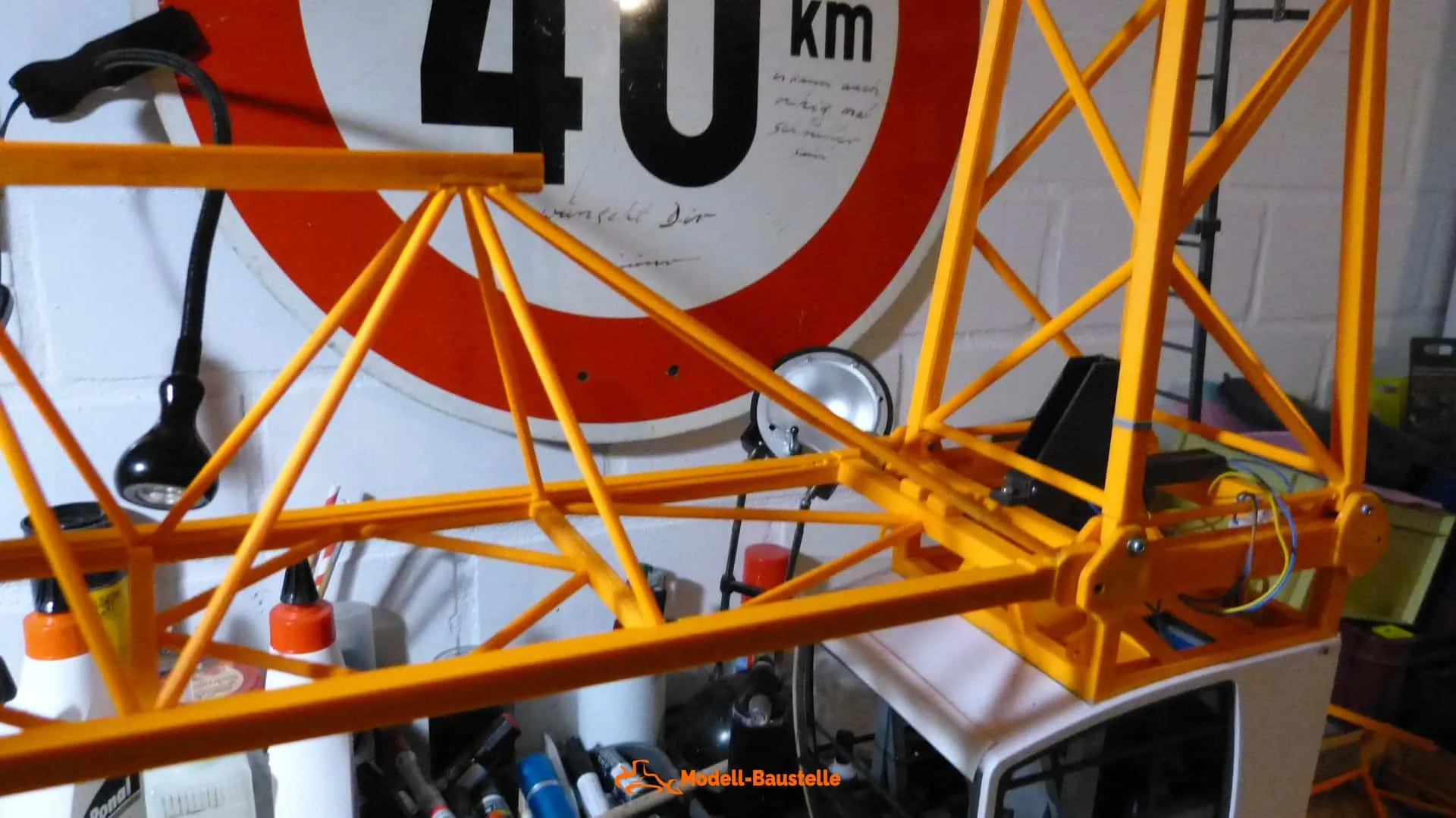

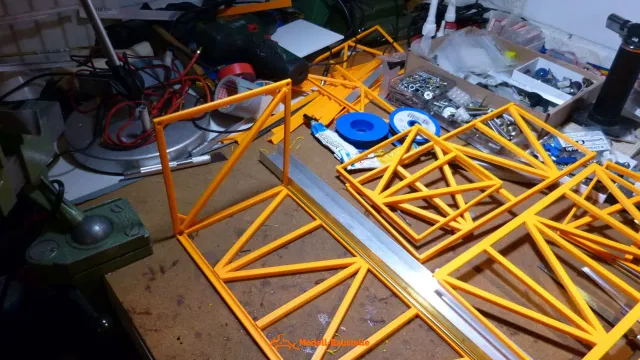

Die ersten geduckten Teile vom 2-3 teiligen Gegenausleger.

1 Teil Anlenkstück ca.8,5m 586mm

Der Gegenausleger besteht aus 2 Teile bis 50m Ausleger

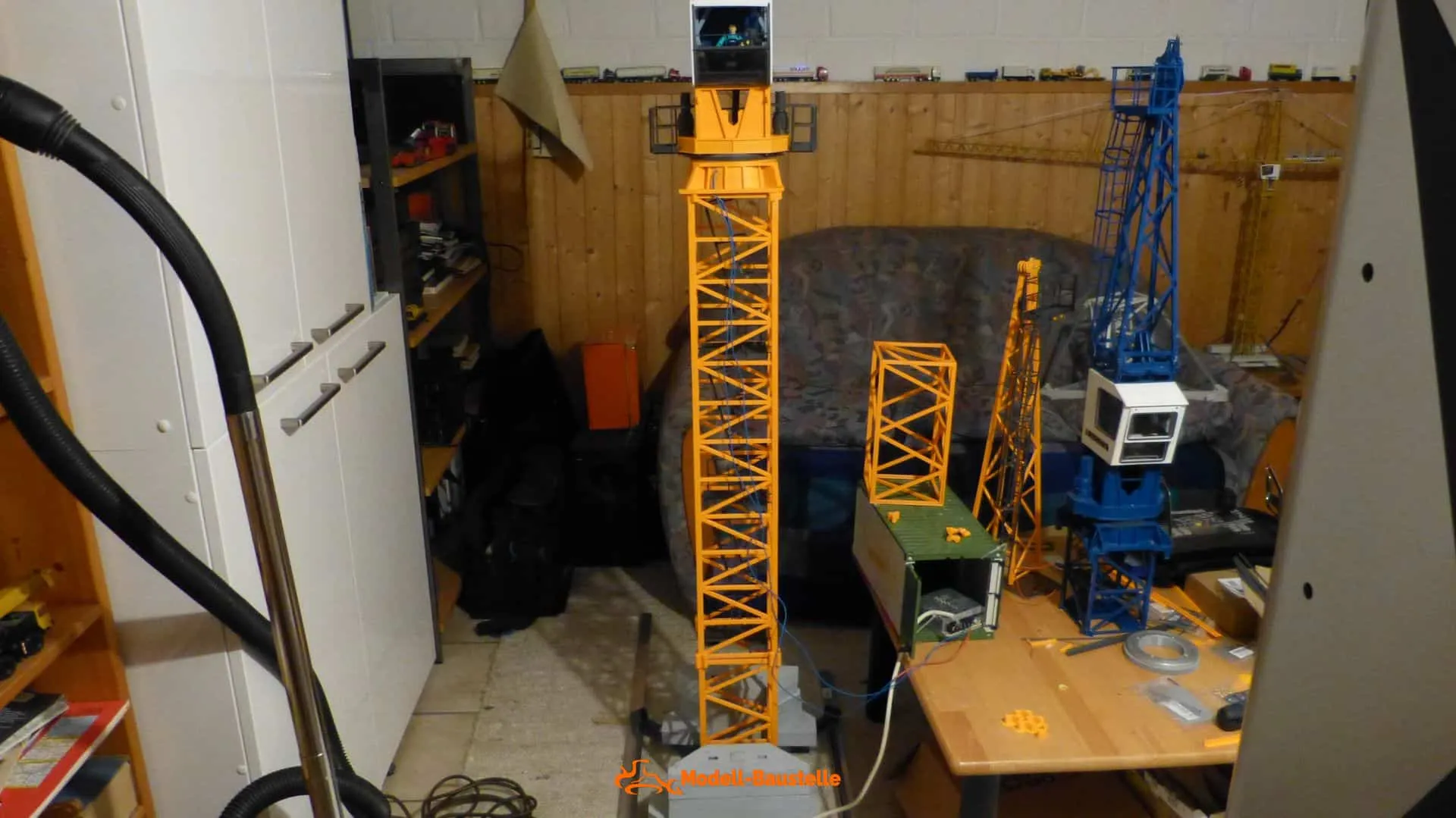

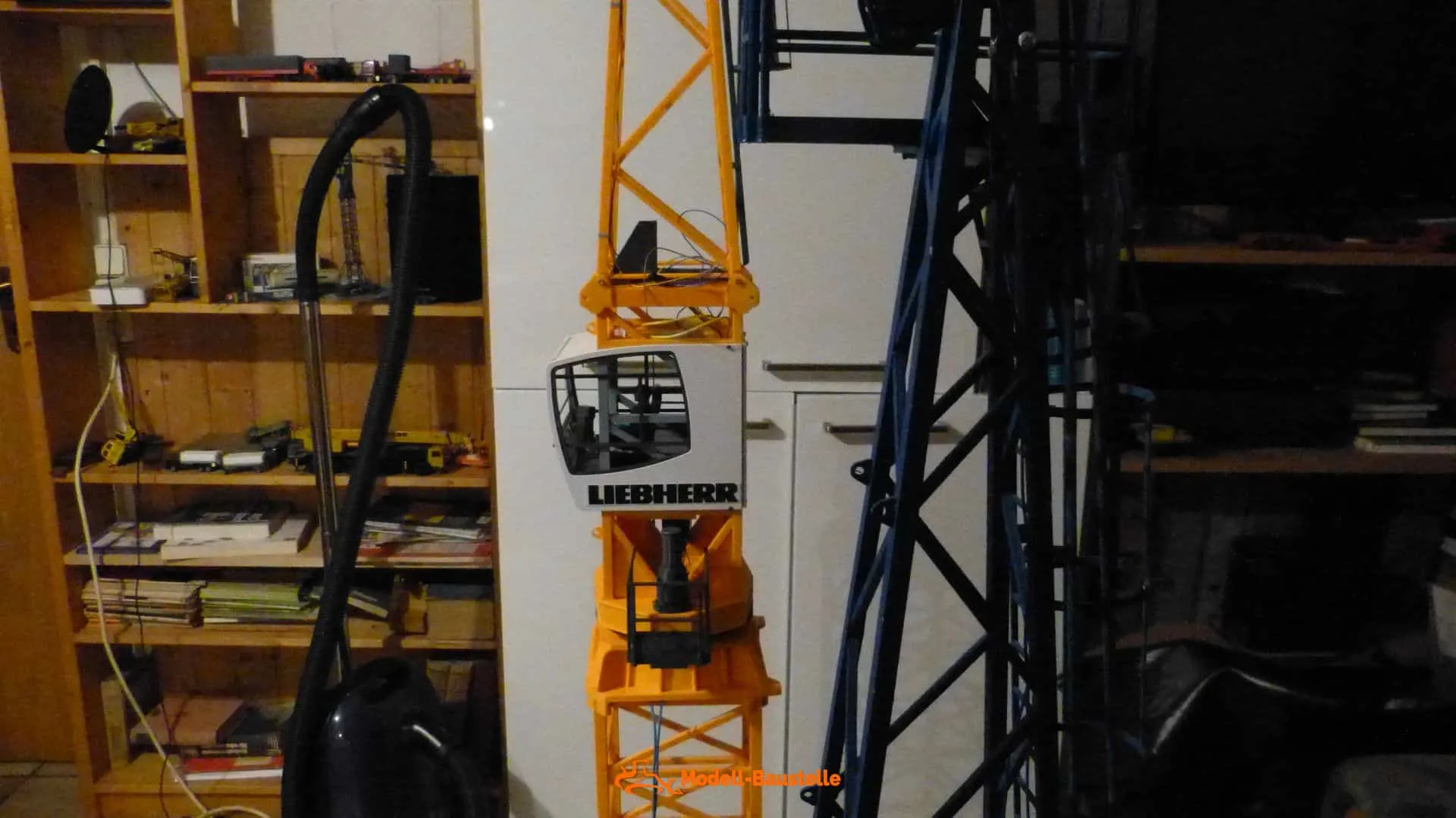

Stellprobe:

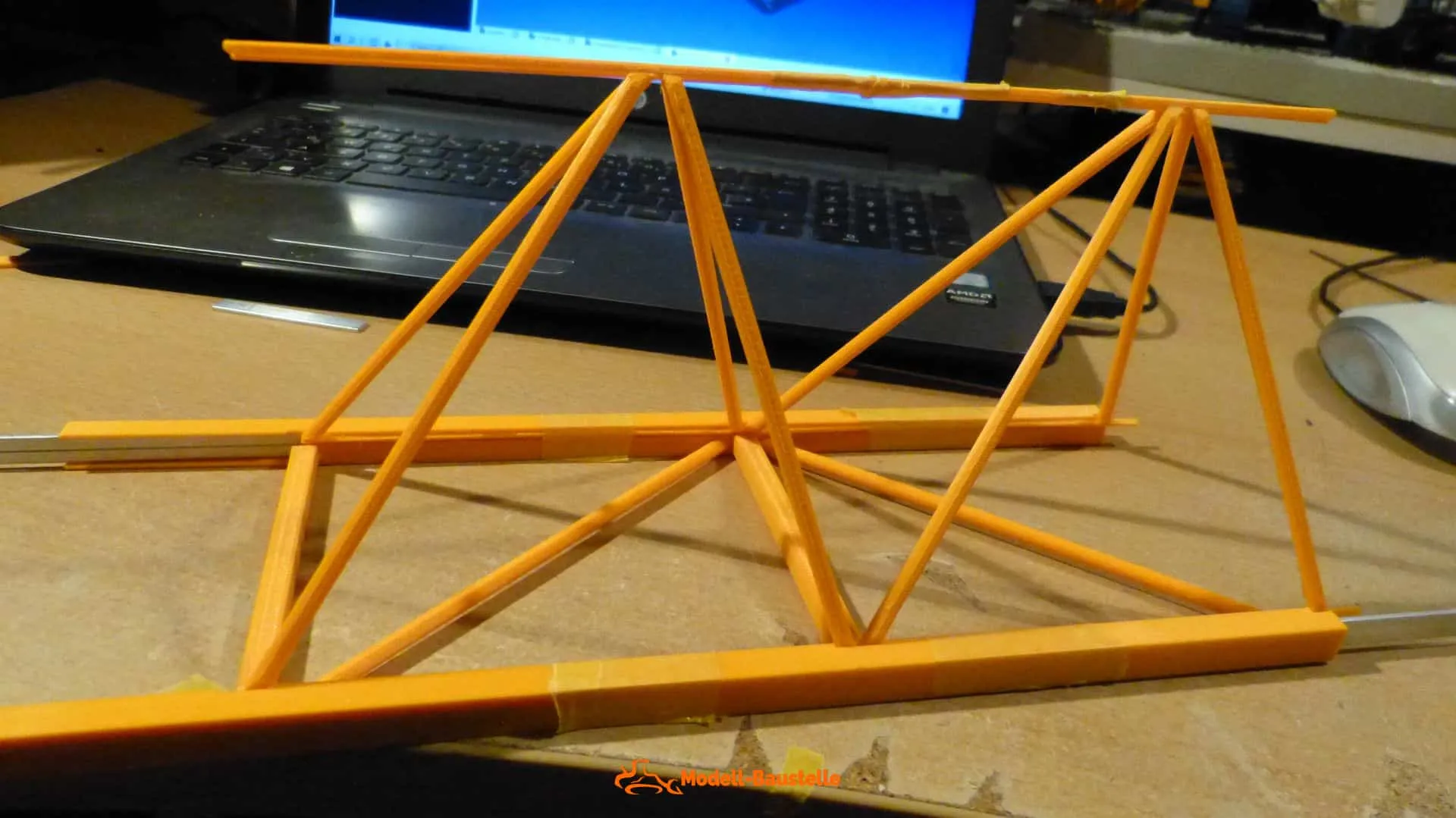

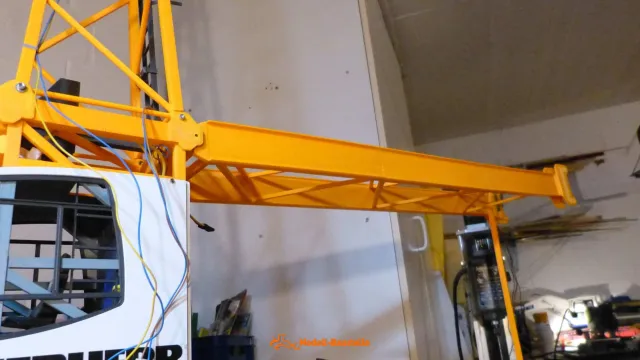

Gegenausleger Anlenkstück (noch ohne Geländer)

Beim Gegenausleger fehlt noch das Kopfstück für die Aufnahme der Gegengewichte und des Hubwerks.

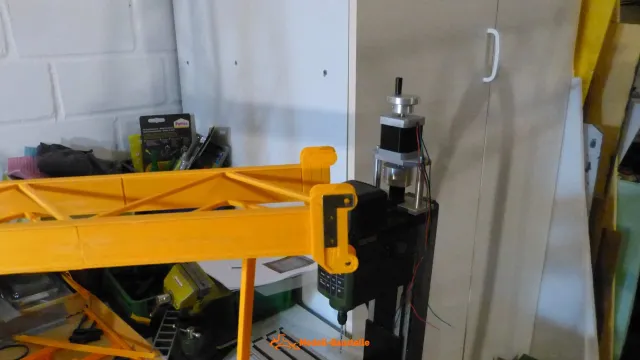

Test Drehwerk

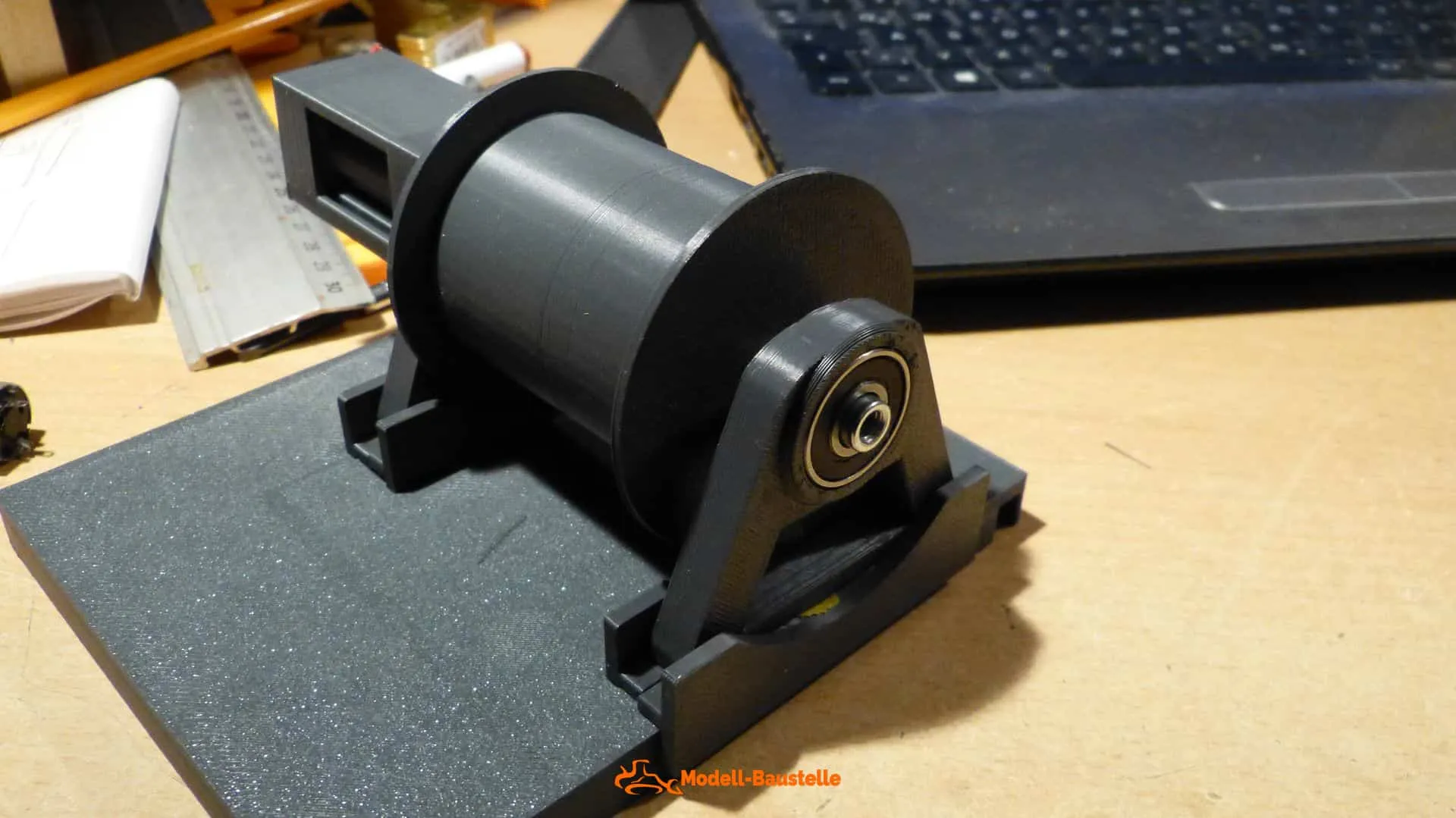

Hier die ersten Teile das Hubwerk

Montageplatte, Seiltrommel mit Motor und Lagersitz
