Das schaut ja schon wirklich Super aus !!!
34°C in deiner Bude?? Hammer .. Deswegen ist meine Werkstatt im Keller
Wir freuen uns sehr dass Sie diese Webpräsenz gefunden haben, leider sind Sie nicht angemeldet und können daher diese Plattform nur eingeschränkt benutzen. Möchten Sie die volle Vielfalt unserer Community erleben, so registrieren Sie sich jetzt kostenlos & unverbindlich oder melden sich mit Ihren Benutzerdaten an.
Das schaut ja schon wirklich Super aus !!!
34°C in deiner Bude?? Hammer .. Deswegen ist meine Werkstatt im Keller
Meine ist direkt unterm Dach mit 2 Fenster, d.h. von Morgens bis Nachmittags pralle Sonne !!!

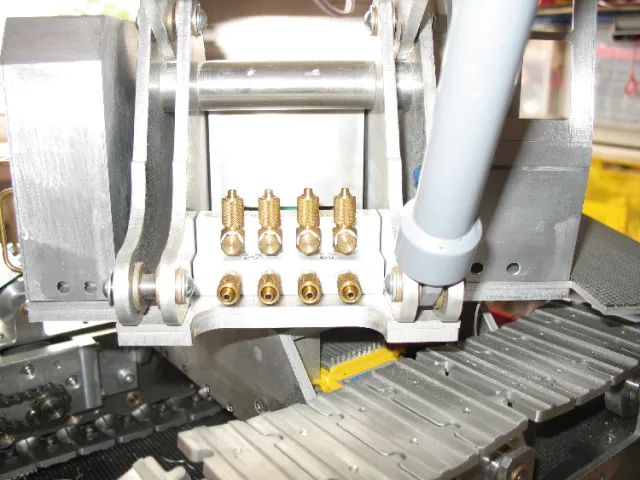

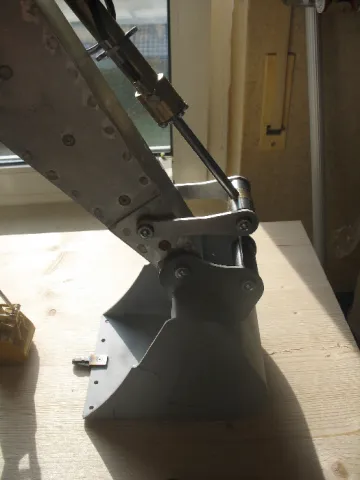

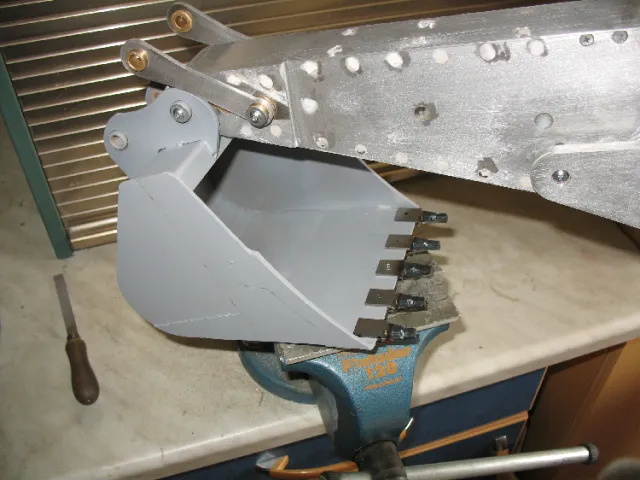

Nach langer Zeit mal wieder ein paar Fotos der Schaufel, Hydraulikverteiler und Trittbleche in 1 mm Lochblech.
Muss mich langsam ran halten, da in 2 Wochen unser zweiter Nachwuchs kommt und mir dann die Zeit fehlt. Außerdem sollte jeder Junge zur Geburt seinen eigenen Bagger bekommen ( Man muss ja für den Modellbau-Nachwuchs sorgen ) .
Außerdem laufen gerade die Planungen für unser Eigenheim ( Natürlich mit großer Werkstatt ). Viel Stress, aber das Hobby darf dabei auch nicht zu kurz kommen.
Hammer Teil. Kann man sich von dir adoptieren lassen? Damit ich auch so nen geilen Bagger kriege?
MFG
Tim
Hallo alle zusammen.
Heute mal wieder ein paar Fotos.
Da der Nachwuchs und der Hausbau momentan sehr viel Zeit in Anspruch nehmen, bin ich nur ein bisschen weiter gekommen.

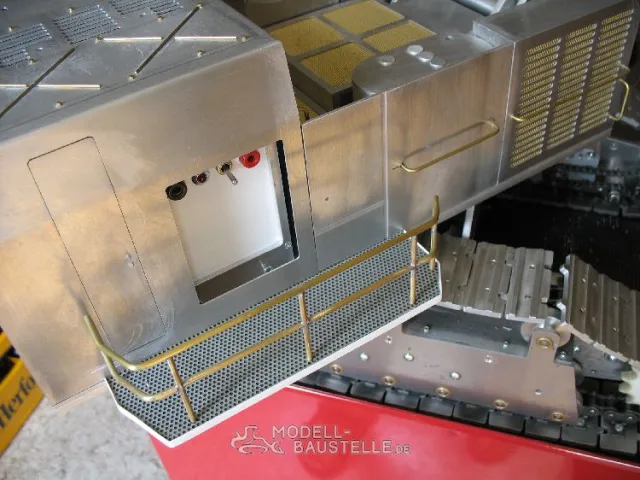

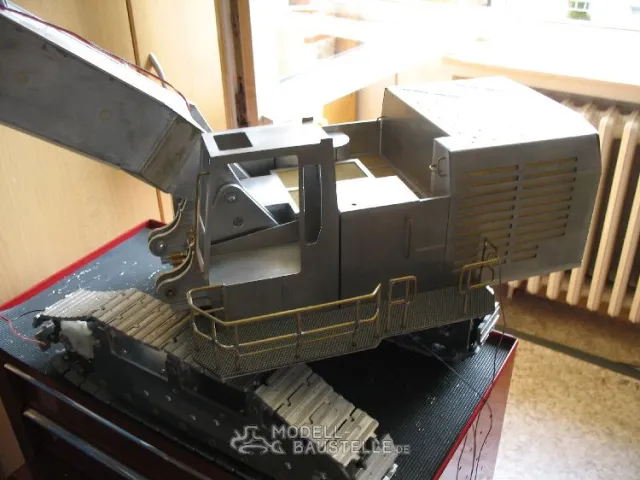

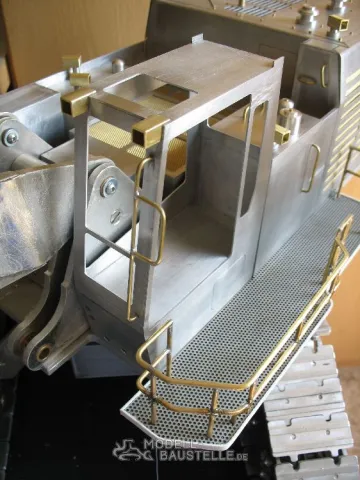

Wie man sieht sind die Geländer montiert aber noch nicht geschliffen.

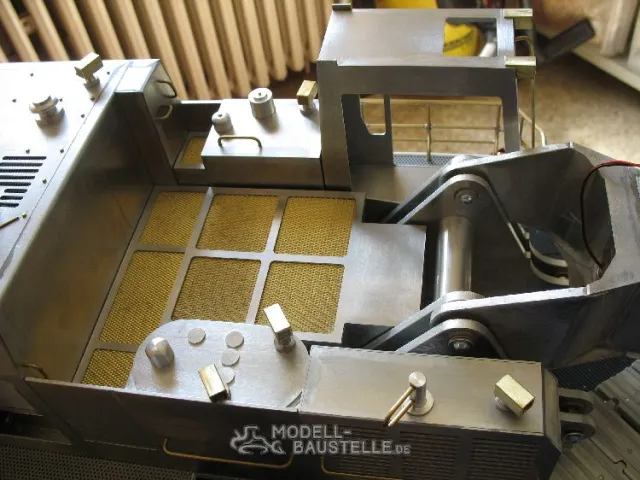

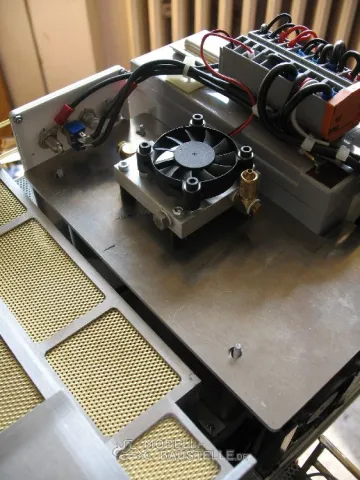

Auf dem anderen Foto erkennt man meine Version des Ölkühlers, leider auch noch nicht ganz fertig.
Da ich jetzt aber 2 Wochen Urlaub habe, werde ich wohl etwas weiterkommen.
Wenn jemad zufällig noch eine Hydraulikpumpe ( ca. 0,6 - 0,7 ccm ) und 3 Ventile zu verkaufen hat, bitte melden.
Schöne Baustelle hast Du da.
Sieht schon ganz nach Endspurt aus, bin gespannt wie es weiter geht.
Endspurt ist gut, denke da werden noch ein paar Arbeitstunden drauf gehen. Aber du hast recht, das Gröbste ist geschafft. Die Details und Lackierung werden aber wohl noch etwas auf sich warten lassen.
Außerdem fehlt ja noch die Hydraulik.
Hallo alle zusammen.

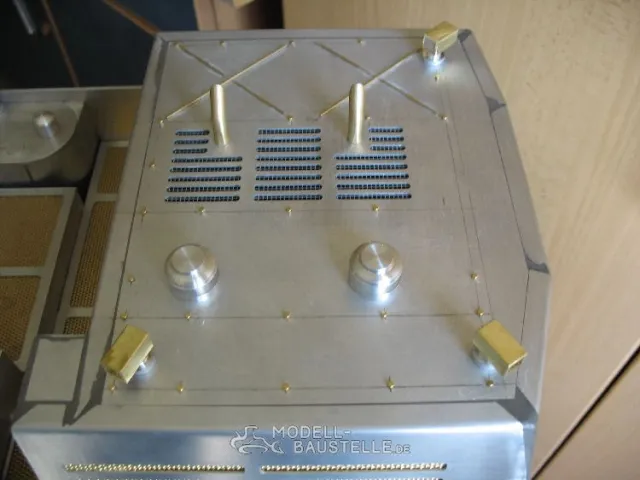

Da ich noch auf meine Hydraulikrohre warte und deshalb nicht weiter komme, habe ich mal mit den Arbeiten an ein paar Details angefangen.
Sobald die Rohre da sind, geht es an der Hydraulik weiter. Die Pumpe von Jung mit Drossel ist auch bereits eingetroffen. Sehr schönes Teil und sehr sauber und robust gefertigt. Bin echt begeistert. Der Antrieb der Pumpe erfolgt durch einen 180 Watt Motor, mit Zahnriemen untersetzt.
Fotos folgen demnächst.
Hey echt saubere Arbeit dein Cat wird echt eine Augenweid, mit den ganzen Details

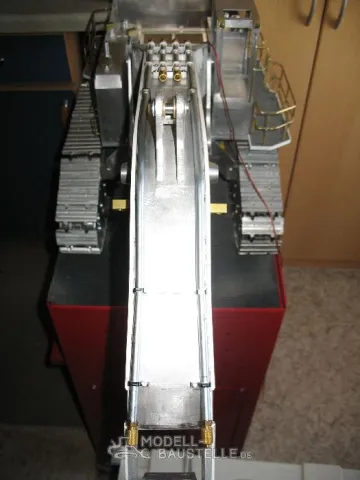

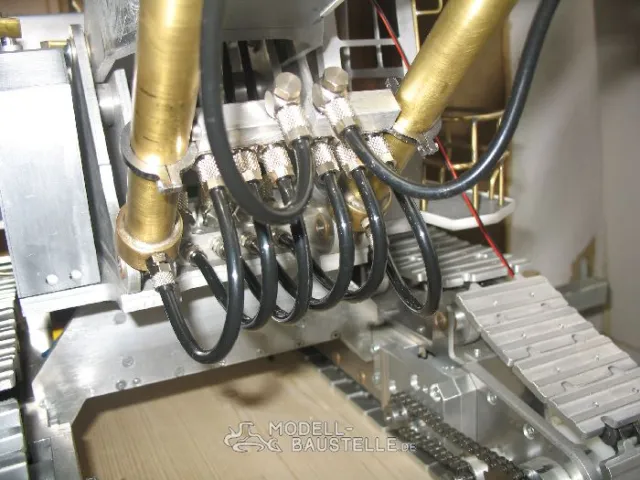

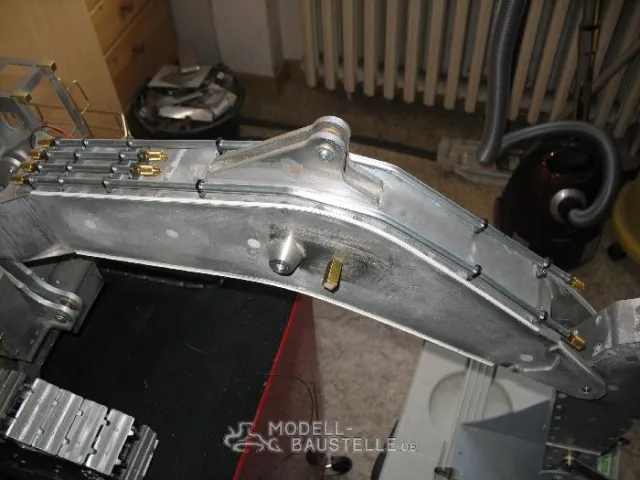

Heute mal ein paar Fotos der Verrohrung. Nächster Bauabschnitt sind jetzt die Zylinder, Pumpe und Tank. Der alte Tank musste wegen Platzmangel einem neuen weichen. So ist das halt im Modellbau, wenn alles beim ersten Mal funktionieren würde, wäre es ja langweilig.
Der Bagger ist eben kein Bausatz, sondern eine Eigenkonstruktion.
Hallo alle zusammen.

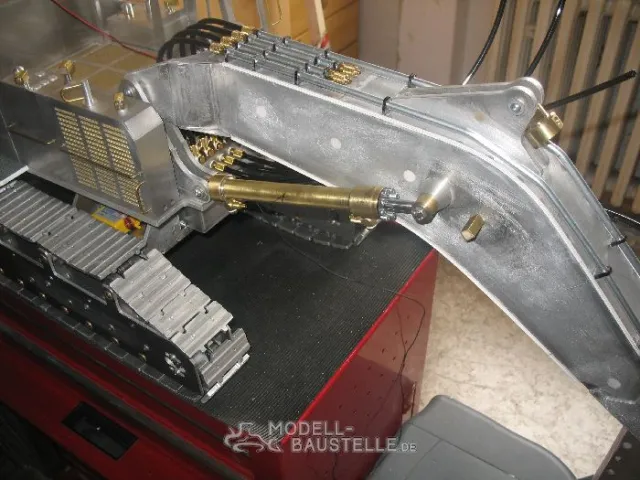

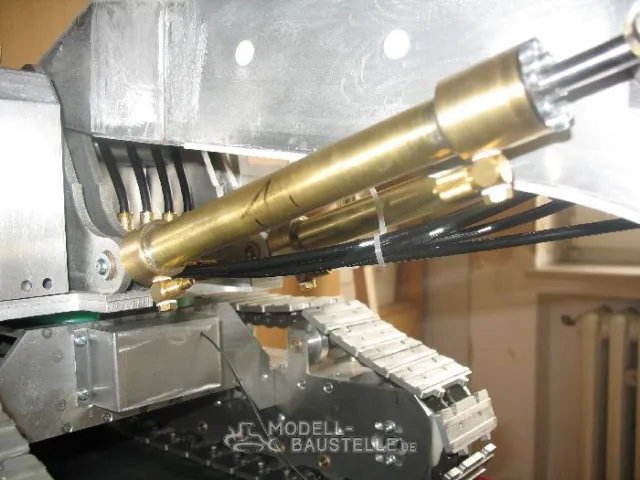

Heute mal ein paar Fotos der Hubzylinder und der Schlauchführung.
Nächster Bauabschnitt sind die Zylinder für Löffel und Stiel.
Brauche mal Eure Hilfe.
Ich suche einen Schlauch 5 mm außen 3 mm innen, der hoch-flexibel ist. Habe mir über meinen Großhandel Schlauch besorgt, der auch für einen Druck bis 30 bar ausgelegt ist. Leider ist dieser so hart, daß ich auch eine Festleitung mit Rohr hätte legen können.
Bin für jeden Tip dankbar.
Gruß
Denis
Frag mal den Baggermartin , der hat den richtigen Schlauch
Gruß Baggerkalle
Heute mal ein paar Fotos vom Stand der Dinge.

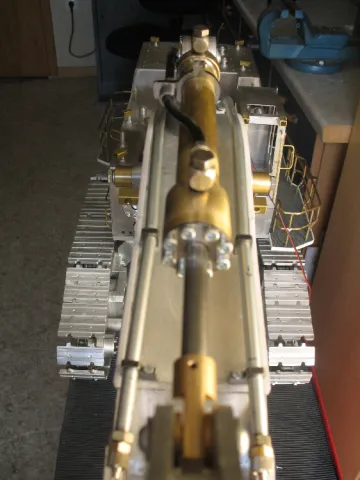

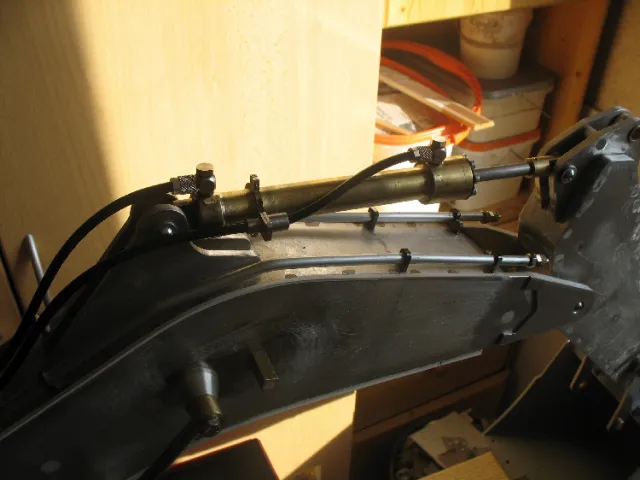

Wie man sieht, ist der Stiehlzylinder fertig und angeschlossen.
Der nächste Schritt ist jetzt der Zylinder für den Löffel und der Tank, dann kann der erste Test starten.
Ventile sind bereits bestellt.
Hallo alle zusammen,
heute wollte ich mal wieder ein paar Fotos zum aktuellen Stand einstellen.

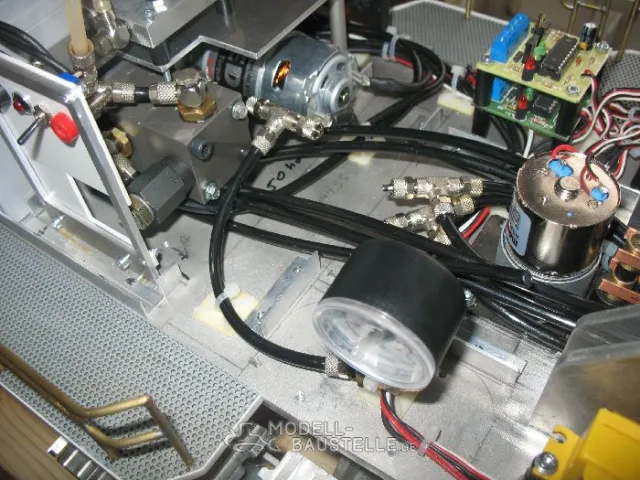

Wie man sieht fehlt noch der Tank, der Filter und die Ventile.
Die Kabelbinder zur befestigung des Manometers werden noch durch einen Alu-Winkel ersetzt.

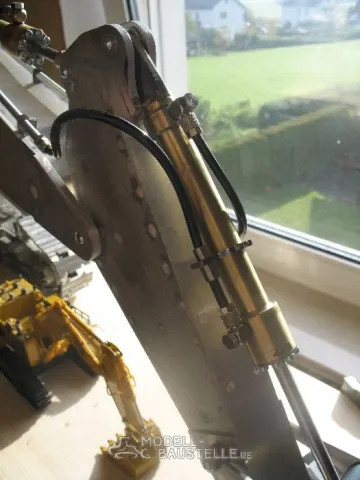

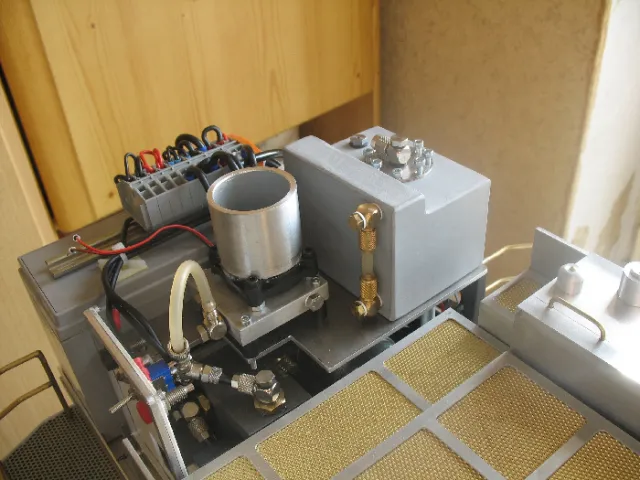

Der letzte Zylinder ist fertig, montiert und angeschlossen. Wie man sieht, hat auch der Tank seinen Platz gefunden. Nur noch ein paar Kleinigkeiten an den Details und es kann lackiert werden.
Etwas Feinschliff fehlt natürlich auch noch, aber im Groben und Ganzen bin ich ganz zufrieden mit meinem ersten Bagger.
Gruß
Denis
Hallo,
Schonen Bagger die du da bautst.
Hast du noch Locher in den Kuhler gebohrt fur eine grossere Kuhluberflache?
Du kannst auch eine Kuhlrippen van z.b. ein PC Processor auf den Kuhler schrauben, dass kuhlt viel besser.
Hallo,
die Bohrungen sind in Schlangenform ausgelegt, d.h. das Öl macht ca. 200 mm Weg durch den Ölkühler.
Unter dem Lüfter ist zusätzlich noch ein Kühlkörper angebracht (auf dem Foto schlecht zu sehen).
Gruß
Denis
Da ein Bagger ja nicht genug sein kann, habe ich eben beim googeln durch Zufall mein nächstes potentielles Projekt gefunden.
Was haltet Ihr davon ???

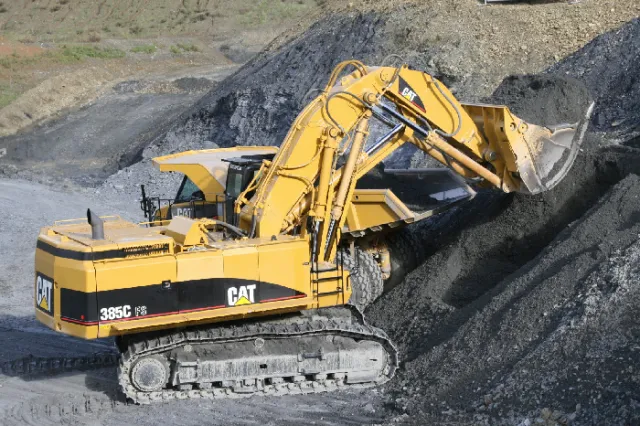

Cat 385 C.
Original ca. 92 t.
Hallo,
na ein Hochlöffelbagger ist sicher eine Herausforderung zumal es von denen ja im Modell nicht gerade viele gibt.
