Hallo, möchte hier mal mein Projekt vorstellen: Hanomag L600d super im Maßstab 1:12 und so orginalgetreu wie möglich!!!
Mir gefallen die "alten Maschinen" einfach.
Habe schon fast alles im CAD gezeichnet und werde in ca. 2 Wochen
mit dem Bau loslegen..

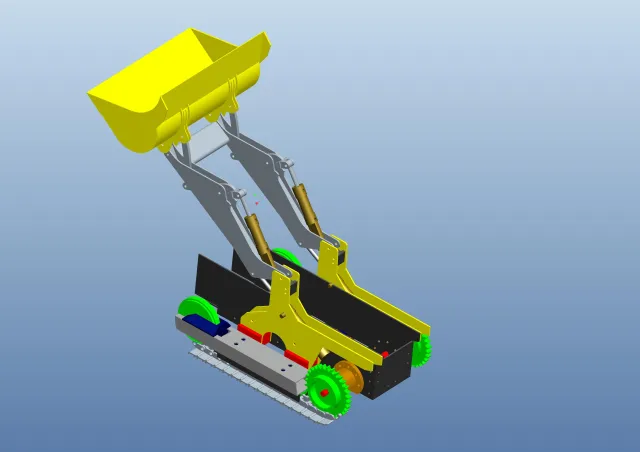

Hier mal ein Bild:
Ein schönes Projekt!!
freu mich schon auf dei ersten Bilder und geschriebenen Worte!
Willkommen übrigens im Forum!
Servus,
auch von mir erstmal hier im Forum.
Ein sehr schönes und seltenes Projekt hast Du Dir ausgesucht.
Ich freu mich schon auf Deinen Bericht und wünsche Dir bei der Umsetzung gutes Gelingen
Hallo ,
schöne Raupe da sind wir mal gespannt auf die ersten Bilder vom bau.
Hallo,
schönes Projekt hast du dir das ausgesucht, freu mich schon auf die ersten Bilder
.
Auch von mir ein herzliches hier bei uns.
Hallo, freut mich zu hören dass euch die Hanomag gefällt!
Es ist nur leider fast unmöglich an Daten und Zeichnungen zu kommen. Ich konnte gerade mal ein paar Fotos und eine orginale Bedienungsanleitung von 1991 (hat mich 50 Euro gekostet) ergattern.

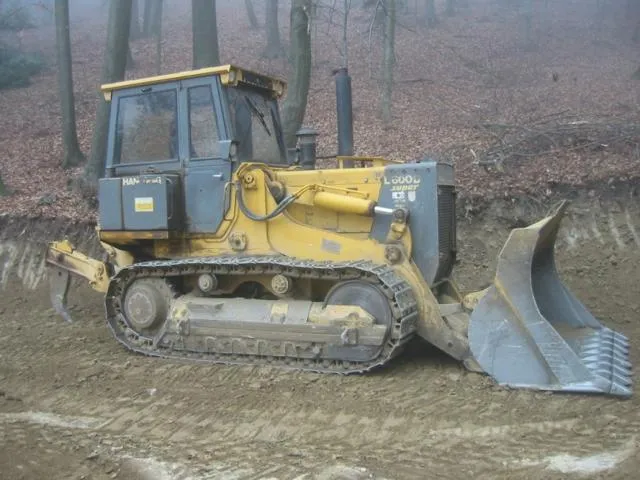

Also habe ich die meisten Maße aus den Fotos genommen und auf mein Maßstab umgerechnet. Letzte Woche hab ich glücklicherweise ne still gelegte L600c gefunden, die stimmen größtenteils überein.
Hier hab ich noch ein paar Daten vom Orginal: 10,8l Hubraum, 153Ps, 2m³ Schaufel, Vmax=10,3km/h

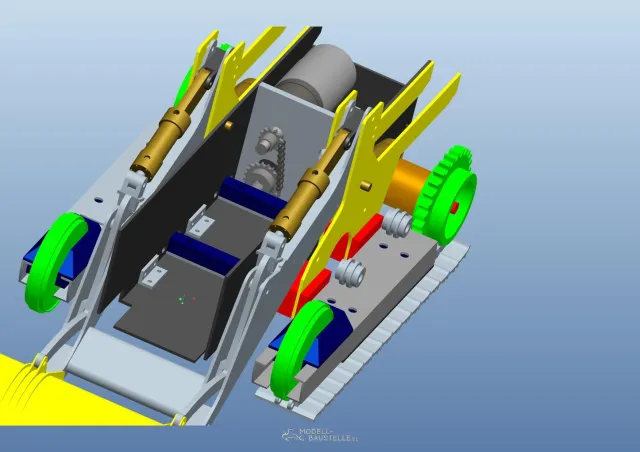

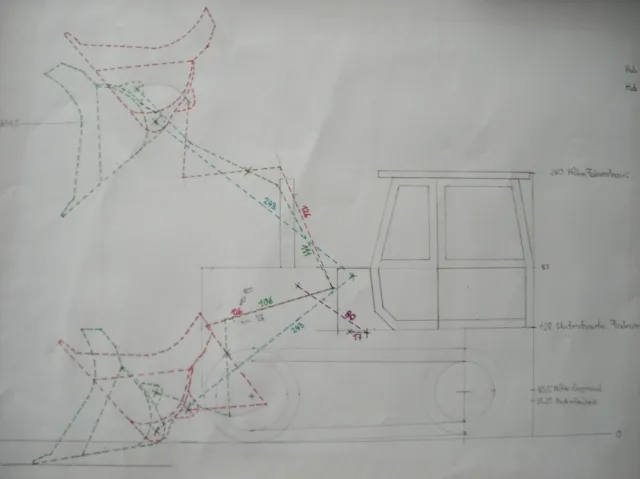

Hier hab ich mal mit meinen Maßen die Kinematik überprüft (ich hoffe man kann was erkennen!!)
Gruß Thilo
Was meint ihr dazu?
Na was wohl?! Super Umsetzung eines meiner Meinung nach tollen (und seltenen) Vorbildes!
Hast Du den Fahrantrieb schon in Planung und wie baust Du die Motoren ein?
sg
dino
, höre ich gerne!!
Mein Antrieb ist schon fertig geplant, Kegel- und Tellerrad hab ich schon, die Rollenkette + Räder sollte ich langsam mal bestellen,..
Habe zwei Modelcraft-Motoren mit 1:50 Untersetzung, 12V, 110U/min, 5,39Nm Maximalmoment, dazu noch ne 1:1,5 Untersetzung in der Rollenkette, Kegel-
und Tellerrad 1:1,1. Das ergibt dann ne Turasdrehzahl von 66,6U/min.

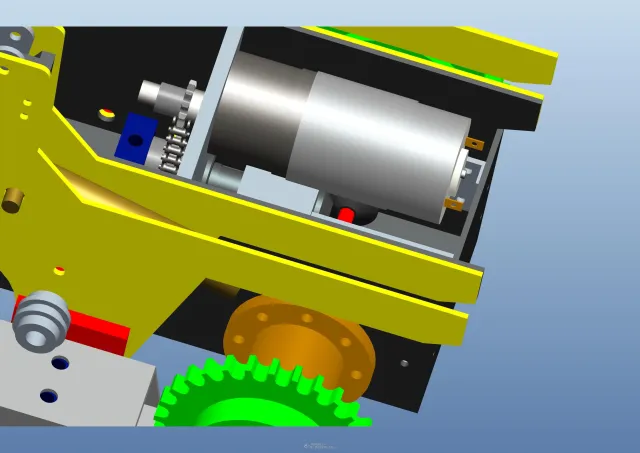

Bei dem 2. Foto kann man unter dem Motor Kegel- und Tellerrad erkennen, ist ne Kreibogenverzahnung, stelle davon auch mal ein Foto rein!
So, jetzt komme ich endlich mal wieder dazu neue Fotos einzustellen, bin die ganze Zeit am basteln,..

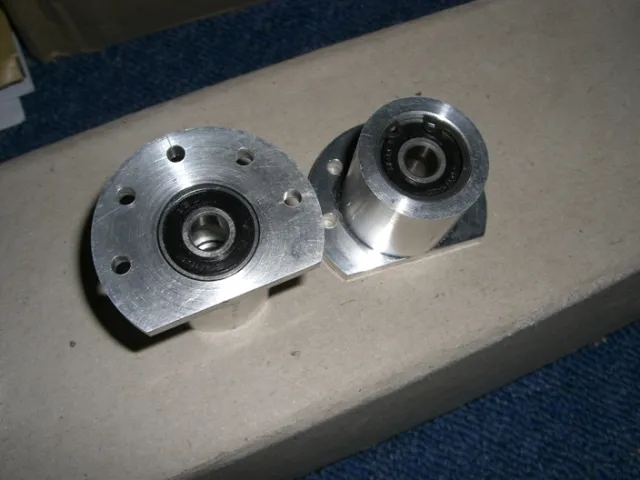

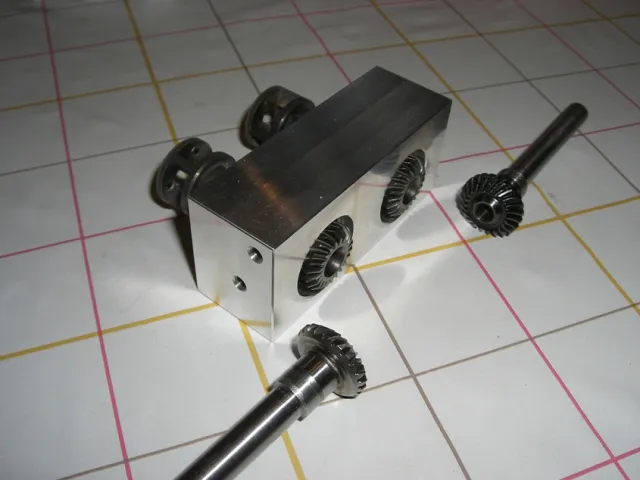

Hier habe ich mal meinen Lagerbock, die Kegelräder und Lager sind schon eingepresst. Daneben meine Antriebswellen, mit den Tellerrädern aufgepresst!!! Die Kreisbogenverzahnung ist eine Gleason-Verzahnung, bis 13 Nm dauerfest!!!

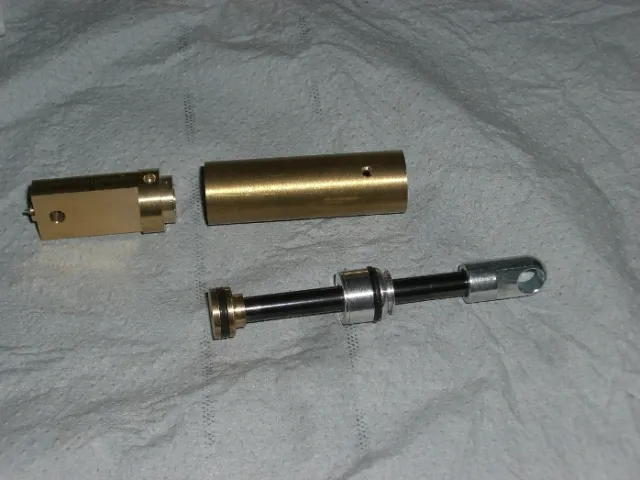

Zwei Hydraulikzylinder habe ich auch schon fast fertig, müssen nur noch zusammen gelötet, ein Gewinde geschnitten und die Anschlüsse eingelötet werden.
Verbaut sind Trelleborg Quad-Ringe, beschichtete Kolbenstangen und ordentliche Abstreifer in den Köpfen!!

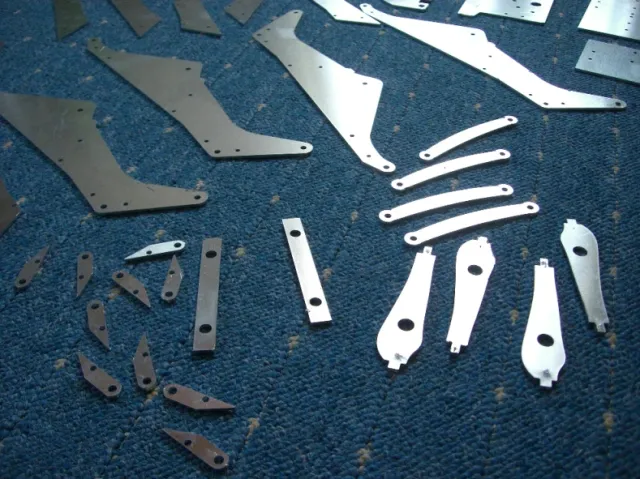

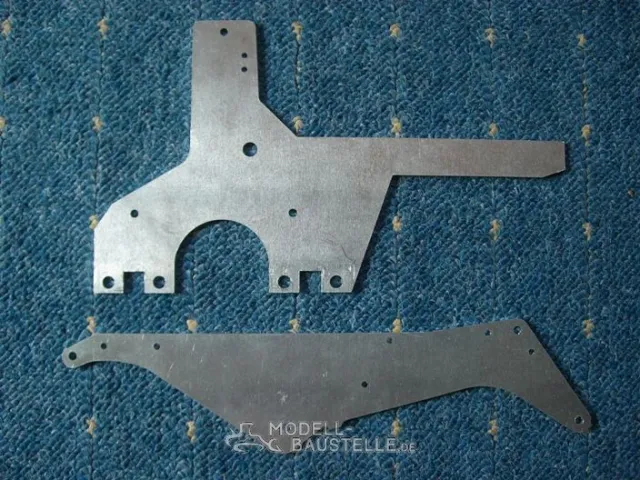

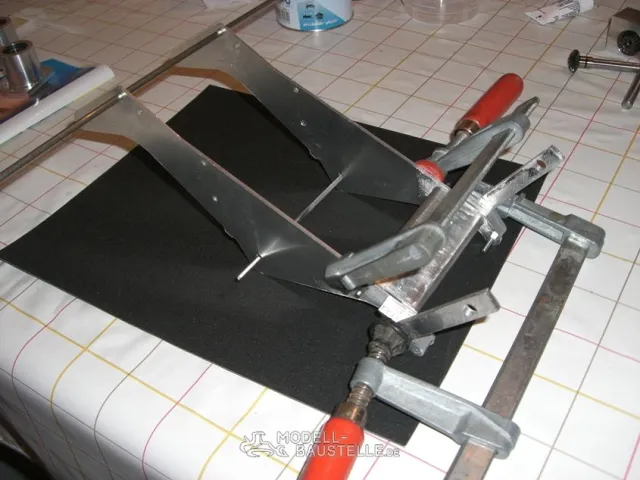

Dann noch ein Foto von meinem Ausleger, den ich gerade verstiftet und geklebt habe:

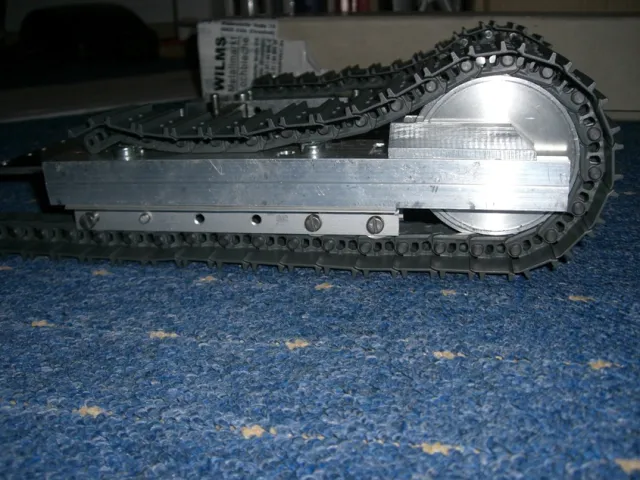

Hier mein überarbeiteter Tragrollenhalter, jetzt massiv!!
Dann mein neues Kettenrad, nur echt mit 29 Zähnen, gelasert aus 6mm Edelstahl!!

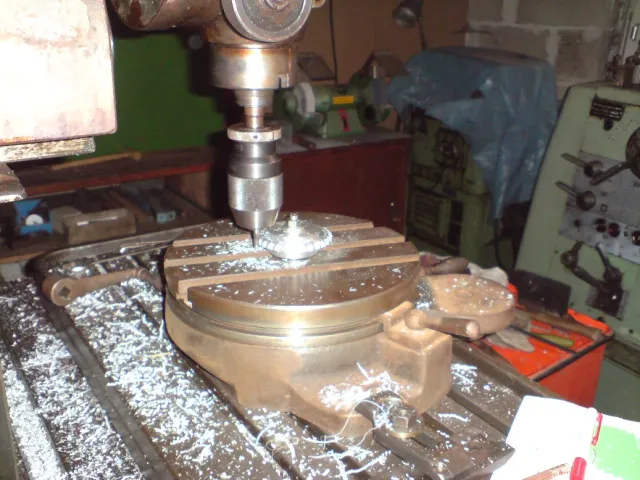

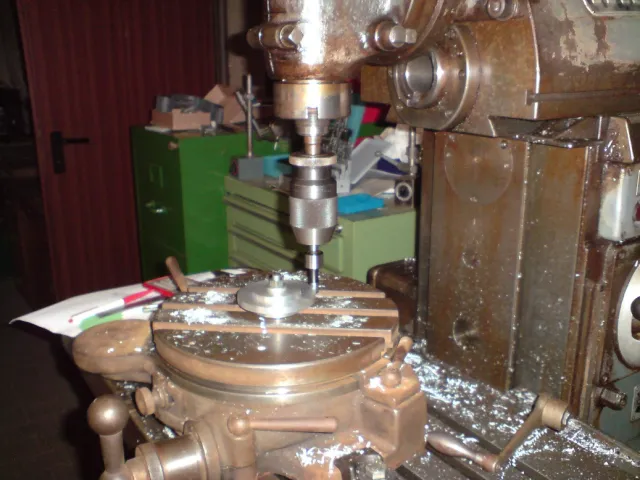

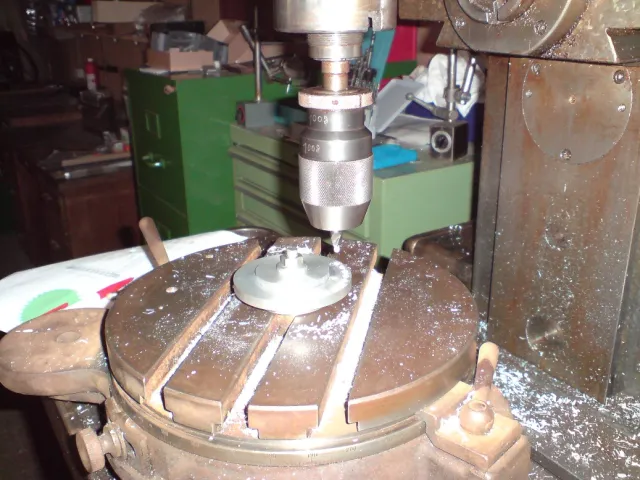

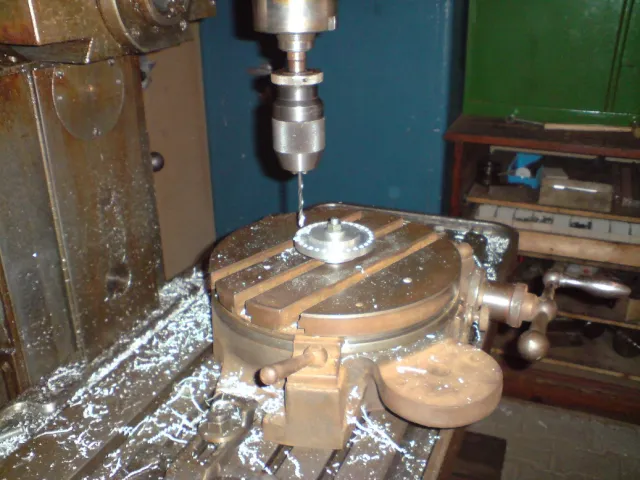

Und dazu noch meine neue Nabe, muss nur noch gebohrt werden!!

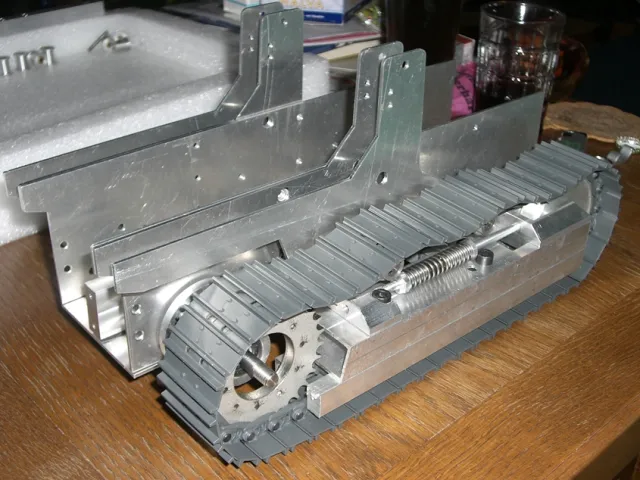

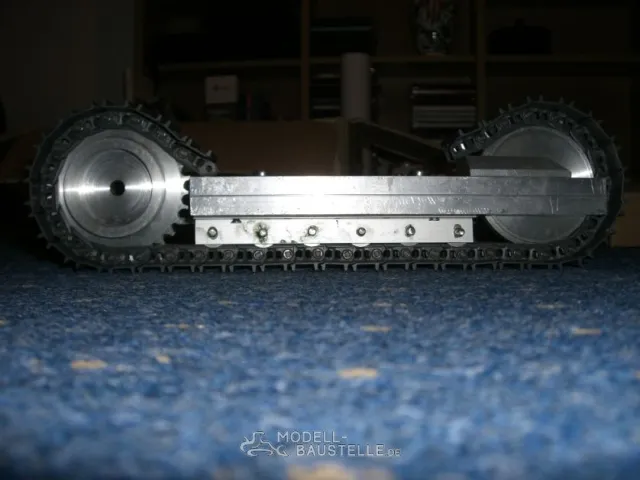

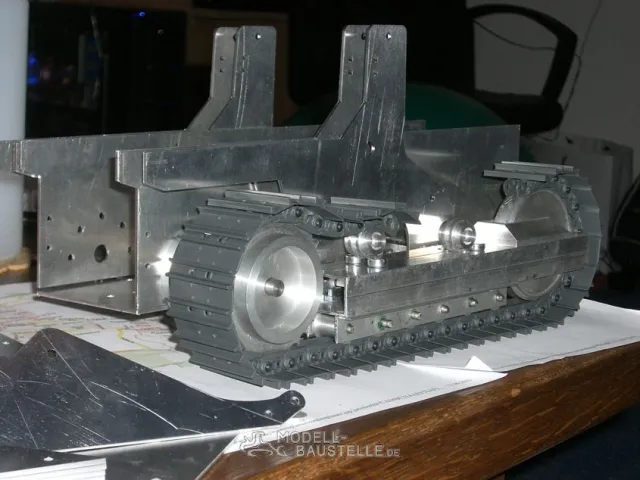

Hier hab ich mal alles zusammen geschraubt, fehlt nur noch die Nabe!!
Noch eine Detailaufnahme mit Kettenspanner:
