Liebherr Turmdrehkran 540 HC-L

@ Markus,.... aber Du übertreibst

@ Jochen,..... darüber habe ich auch schon nachgedacht,.... bei max. Bremskraft ist es drucklos, müsste also halten,.... hoffentlich,...

Bei der Hitze geht es nur langsam voran.
Derzeit ist das Fahrerhauspodest am Entstehen.

Fahrerhauspodest geht seiner Vollendung entgegen

Fehlen nur noch die Geländer und 3 Schaltschränke

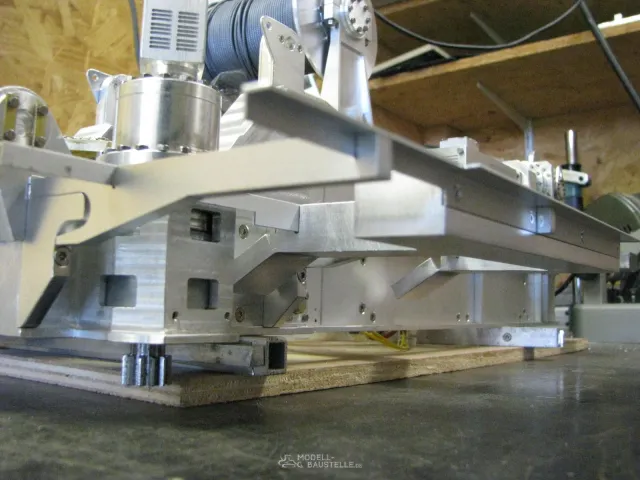

Am hinteren Podest ist es weiter gegangen.
Die 3-eckigen Auflagen habe ich mir bei Cutworks lasern lassen weil ich davon gesamt 10 Stück brauche.
Die alle gleich von hand zu kurbeln war mir doch zu kompliziert.
Interessant war die Lieferzeitangabe von 15 Arbeitstagen,.... nach 3 Tagen war die Ware da.

auf der rechten Seite sind die Unterbauten für die beiden Podeste jetzt auch fertig.

Die äußeren Einfassungen sind aus 10x10x1 mm Alu-Winkelprofil entstanden das ich mit der Fräse entsprechend bearbeitet habe. An jeder Erhöhung mit den 2 Bohrungen samt M2 Gewinde werden später die Geländer angeschraubt.

Meister

Gestern in der Spätschicht kamen noch die Bodenbeläge aus Streckmetall und Edelstahl-Riffelblech darauf.

Da das Streckmetall gerne rostet, habe ich es zuvor mit Zinkspray behandelt.

Jetzt mach ich mich an die Geländer

So langsam bekommt die Getriebebühne ein Gesicht.
Die Geländer sind fertig.
Pfosten aus 3 mm Edelstahl, Streben aus 2mm.
Alles geschraubt,.... Pfosten mit entsprechenden Bohrungen für die Streben versehen.
Ein 2 mm Loch in einen 3 mm Rundstab zu machen,.... hat was
Aber die Fräse macht's möglich.

über 1600 Stunden und 4200 Euronen sind da bisher rein geflossen.

Bodenbelag aus Edelstahl Riffelblech ist jetzt auch drauf.
Darunter kommt die ganze Elektronik.

Hallo,

zwischenzeitlich habe ich mit dem Sockelkreuz begonnen.
Erst mal haben 2 Stahlstangen 25x20x1000 mm ein paar Bohrungen bekommen.

Dann machte ich mich an die Verbindungselemente in der Mitte, mit denen beim Orginal 4 Teile zusammengeschraubt und verbolzt werden.
Nach viel Grübeln, einigen Fehlversuchen kam letztendlich das dabei heraus.

nach weiteren rund 40 Stunden an der Fräse nimmt das Sockelkreuz Gestalt an

sodele,...

Der Standsockel samt Abstützung des ersten Turmstücks ist fertig

in letzter Zeit arbeite ich an den 4 Standfüßen am Sockelkreuz

Sehr viel Kopfzerbrechen brauchte es, bis ich wusste wie ich vorgehe.

Anfangs wollte ich die Teile aus einem Stück fräsen,..... geht aber nicht

Also ging ich halt diesen Weg:

Grundkörper aus einem Stück 50x50x20 mm

Sackloch mit der Drehe für das Lager

dann Deckplatte die das Lager halten

und zuguterletzt die Diagonalen Stege

letztendlich kam dann das dabei heraus

So sieht das Orginal aus

fehlen noch 2 Zugösen,.... da hab ich aber noch keinen Plan wie ich die noch auf die Stege bringe
