Komatsu PC-490 Lc "Swiss Edition"

Hi Leute

Hi Damian


Cool jetzt geht's vorwärts..... Und hey bitte gern geschehen!!!!!

Irgendwie kommen mir die Teile alle bekannt vor.....

Hallo Leute......

Endlich, nun sieht das ganze mal wie ein Bagger aus.......

Ich wünsche euch allen ein schönes Weekend!

Hi Jan

wow einfach nur suuupiii

aber das weisst du ja schon

Gruss PAsci

Liebe Grüsse,Charlotte

Hi Leute

Danke für euren Zuspruch!!!

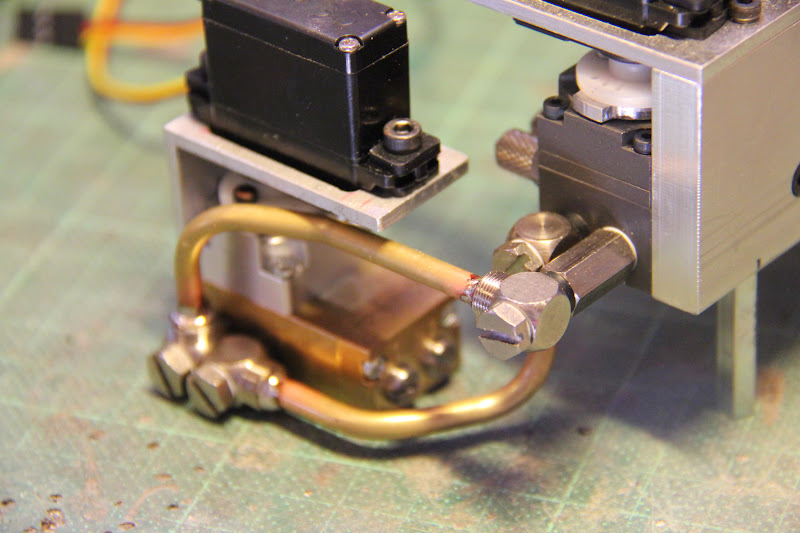

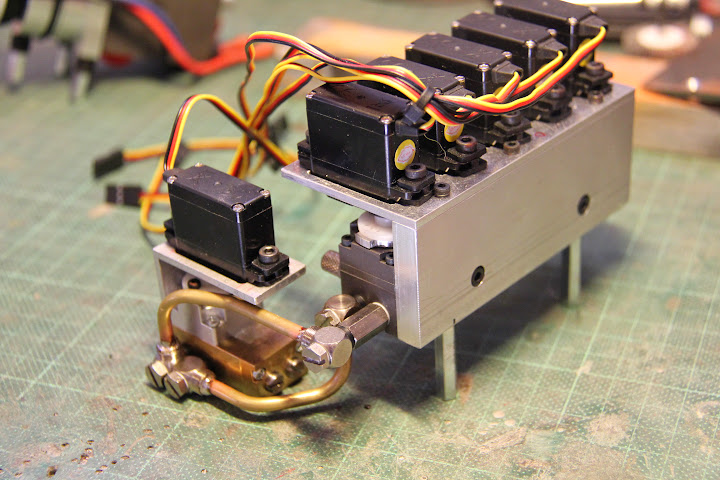

Noch kurz zwei Bilder zum momentanen Stand. Die Verschlauchung ist dran....

Euch allen " en guete" !!!

Liebe Grüsse,Charlotte

Hi Leute

Gestern war ich mal wieder an meinem Bagger dran. Ich wollte den Drehantrieb einbauen.

Also flux ein paar Motor Kabel angelötet. Danach musste ich den Hydraulik Ventilblock etwas zur Seite heben. Durch die beiden Rohre kann man den Antrieb nicht mehr einfach von oben montieren.

Da der Block aber nur mit 2 Schrauben fixiert ist geht das ganz schnell......

Na dann mal 2 Bilder!

Wie ihr alle seht ist auch die Drehdurchführung schon eingebaut.......

Weiter gehts am Weekend. Ich wünsche euch allen ein schönes Wochenende....

Guten Abend

Heute ist ER gekommen....... Das Anbaugerät für den etwas härteren Einsatz.

Hallo Jan,

macht sich nicht schlecht am KOMATSU . Ach so werden die Bagger einfach nur genial, weiter so.

Gruß Thomas

Hi Jan,

nicht schlecht. Schönes Anbaugerät. Würde mir auch gut für meinen Komatsu gefallen

Gruß Alex

schön !!

Liebe Grüsse,Charlotte

Hi Leute

Vielen Dank erstmal für euren Zuspruch. Es sind "nur Kaufteile" aber gut ausschauen tut's auf alle Fälle mal. Hoffentlich funktionieren die Hämmer dann auch ....

Aber wir tun natürlich auch wieder etwas. Heute ging es darum das Kontergewicht am Bagger anzubauen. Durch das Druckumschaltventil war klar das wir einen neuen Platz für den Akku brauchen. Es war ziemlich schnell klar, dass der Akku ins Kontergewicht muss. Dies auch zur Gewichtsoptimierung. Deshalb hat Damian schon vor Wochen sich im CAD Gedanken darüber gemacht.

Angefangen haben wir mal eine Platte gefräst. Vielen Dank Joa fürs fräsen.....

Die beiden Vierkant sind innen hohl und passen exakt ineinander. Also alle Kanten brechen und die Vierkant auf länge sägen. Danach mal die Flamme anwerfen und die Teile zusammen löten...

Gelötet.....

Diese Platte wird dann unter den Bagger geschraubt....

Nun brauchen wir noch ein Gegenteil zum befestigen des Kontergewichtes.... Etwa soo..

Das ganze wird gelötet und mal getestet ob es nun auch zusammen passt und sich gut einschieben lässt.

Paaaaaaaaast.......

Jetzt erst mal Schlitze ins Kontergewicht fräsen, damit die Vierkantrohre platz haben. Danach haben wir alles miteinander verschraubt

Als das geschafft war, konnte man das Kontergewicht endlich mal richtig drauf schieben und schauen ob sich das alles auch gelohnt hat..... Hier sieht das immer sehr einfach aus, aber jeder Schritt ist immer viel Arbeit.

Sieht sehr gut aus und damit man den Zusammenhang noch richtig sieht, noch ein Bild von unten.

Jetzt sind wir gespannt, was ihr von unserer Lösung haltet. Das gute dabei ist, dass es so viel stabiler ist als nur mit Magnete. Um den Innenausbau kümmern wir uns dann bald einmal...

Ich wünsche euch allen eine schönen Sonntag Abend.....

Sehr schöne Lösung!

Ich würde die Streben am Kontergewicht noch "anspitzen" damit sie sich schöner einfädeln lassen...

Hallo Jochen


Die Stäbe kann man nicht anspitzen, das sind Rohre....... geht auch so einwandfrei zum einfädeln.


Danke trotzdem für die Idee......

Hallo Jan,
dass man Rohre nicht anspitzen kann ist mir schon klar, man könnte allerdings ein Vierkant-Vollmaterial einlöten und anspitzen (oder umgekehrt) oder aber die Kanten am Ende schräg abfeilen und die Flächen nach innen biegen und das Ganze ebenfalls verlöten...
aber wenn es sich auch so gut einfädeln lässt kann man sich den Aufwand natürlich sparen...

Gratulation, super Arbeit
LG Klaus

Hallo Ihr beiden;

Das ist schön gelöst

Liebe Grüsse,Charlotte
