Schön !
liebe grüsse, Charlotte
Wir freuen uns sehr dass Sie diese Webpräsenz gefunden haben, leider sind Sie nicht angemeldet und können daher diese Plattform nur eingeschränkt benutzen. Möchten Sie die volle Vielfalt unserer Community erleben, so registrieren Sie sich jetzt kostenlos & unverbindlich oder melden sich mit Ihren Benutzerdaten an.
Schön !
liebe grüsse, Charlotte
Hallo Zusammen
Vielen Dank für das grosse Lob.
Im folgenden Beitrag möchte ich Euch meinen aktuellen Baufortschritt vorstellen.
Langsam erkennt man, was es werden soll :).
Viel Spass mit den Bildern.
Gruss Thomas
Hallo Thomas

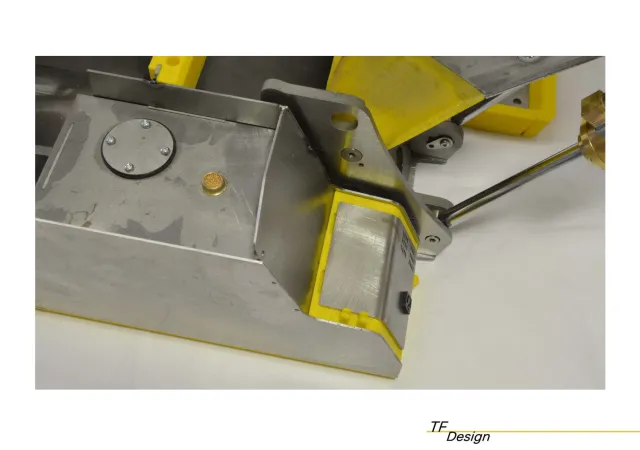

To assemble the boom and body detail.
Hallo

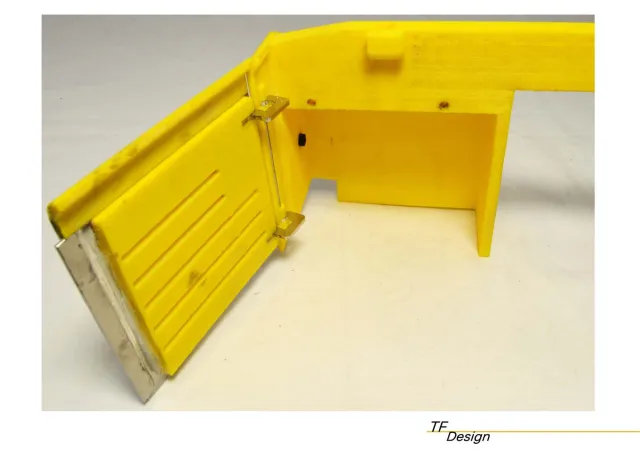

Heute möchte ich Euch meine Version vom Werkzeugkasten vorstellen.
Das Türschloss wurde 3D gedruckt und ist funktionsfähig.
Die Klappe ist beweglich und wird mit dem Rigel auf der Rückseite verschlossen.
Gruss Thomas
Thomas,sehr schöne Arbeit.
Hallo
In der letzten Zeit habe ich mich mit der Elektronik befasst.

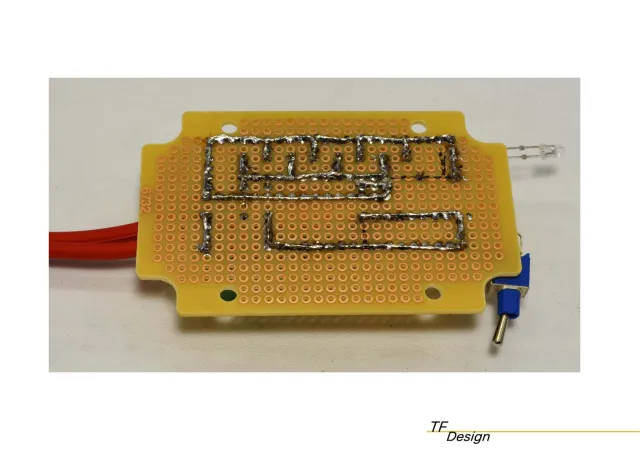

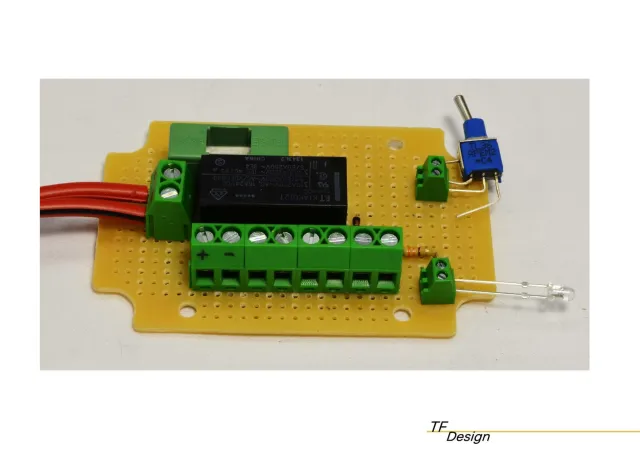

Entstanden ist eine Stromverteilerplatine mit einem Spannungsrelais womit das Modell ein und ausgeschaltet werden kann.
Angeschlossen werden Pumpenmotor; Schwenkmotor; Fahrmotorregler und den Ventilator mit Temperaturregler Einheit.
Der Kippschalter sowie die kontroll-LED werden verlängert und in der Kabine eingebaut.
Die Platine hat ihren Platz gefunden.
Auch ein Schema habe ich gezeichnet.
Da ich aber auf diesem Gebiet nicht auf grosse Erfahrung greifen kann, muss ich mich für Fehler entschuldigen.
Gruss Thomas
Hallo Leute

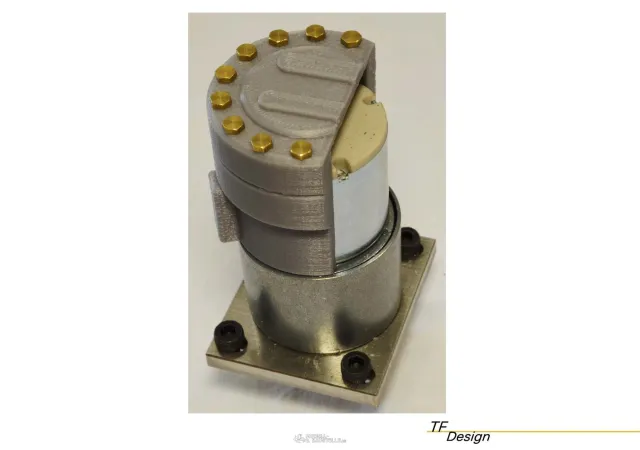

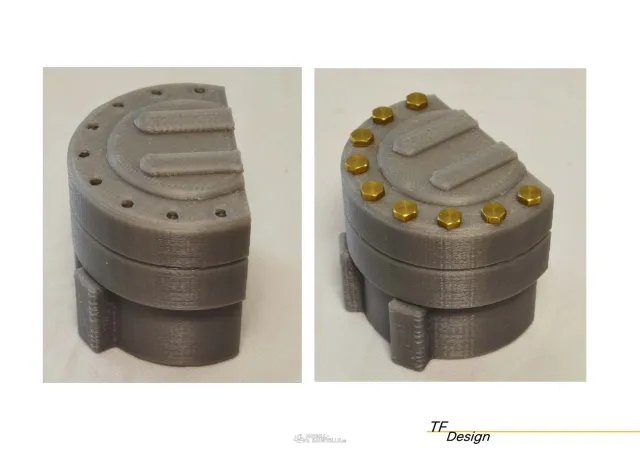

Habe ein kleines Detail hergestellt. Es handelt sich dabei um die Attrappe vom Schwenkmotor.
Darunter verbirgt sich ein RB 35 Getriebemotor...
und an seinem Platz
Gruss Thomas
Hallo Thomas,
bei deinem Schaltplan von deiner Stromverteilerplatine ist dir ein Fehler unterlaufen. Die Löschdiode von dem Relais ist falsch herum eingezeichnet.
Aber ansonsten sieht die Platine gut aus!
mfg
Rene'
Guten Abend
Vielen Dank René für Deine Rückmeldung. Habe den Schaltplan geändert.

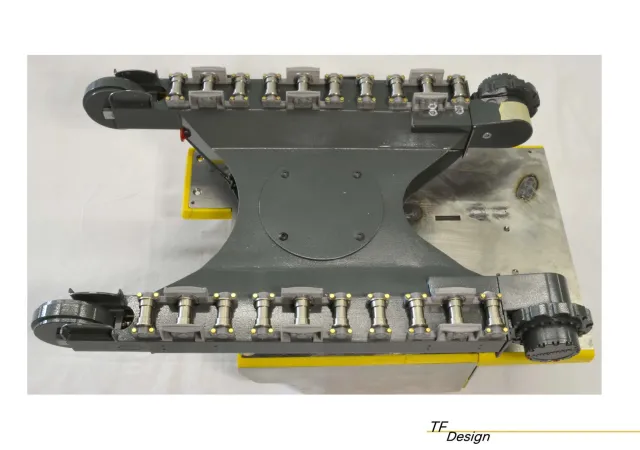

Auch am Unterwagen habe ich diverse Änderungen vorgenommen.

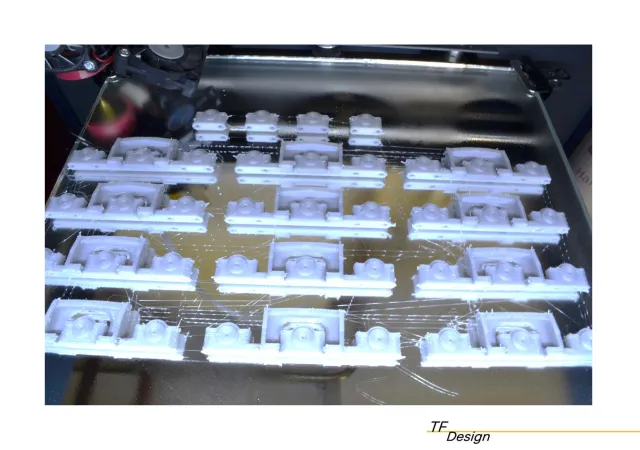

Da ich beim Montieren der Lagerböcke Probleme bekam, habe ich mich entschlossen neue herzustellen.
Diese habe ich zu 3er Pakete vereint und mit jeweils 4Stk. M2 Schrauben auf die Unterplatte geschraubt.

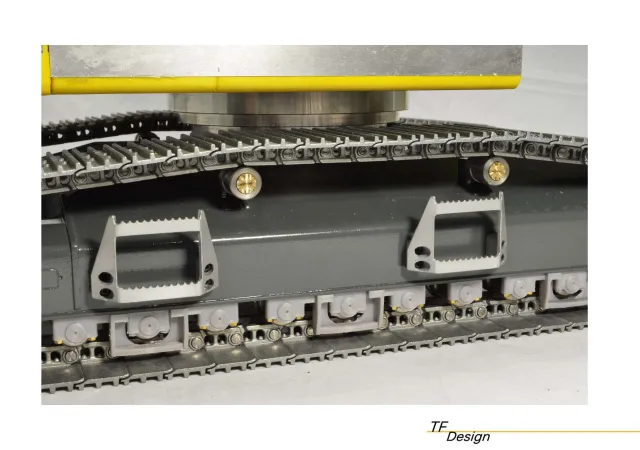

Die Laufrollen habe ich neu gedreht, sie wurden aus Edelstahl gefertigt.
Auch die Stützrollen mit den passenden Schrauben habe ich ersetzt.
Gruss Thomas
Hallo,
die neuen Details schau'n rattenscharf aus!
SG,
Harry
Hallo Leute

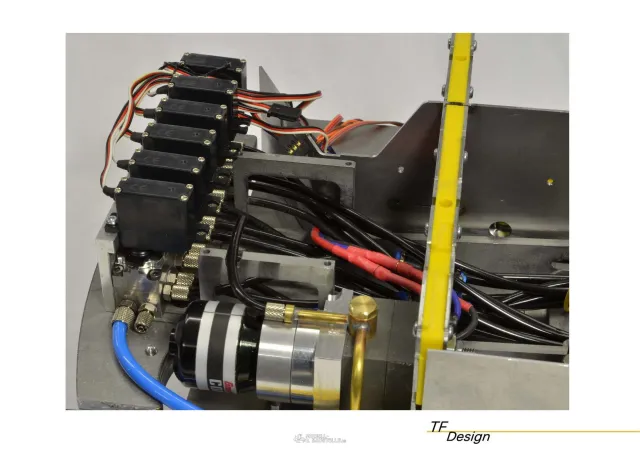

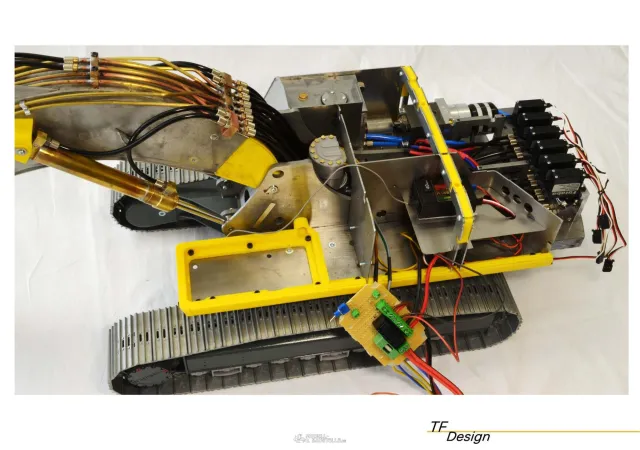

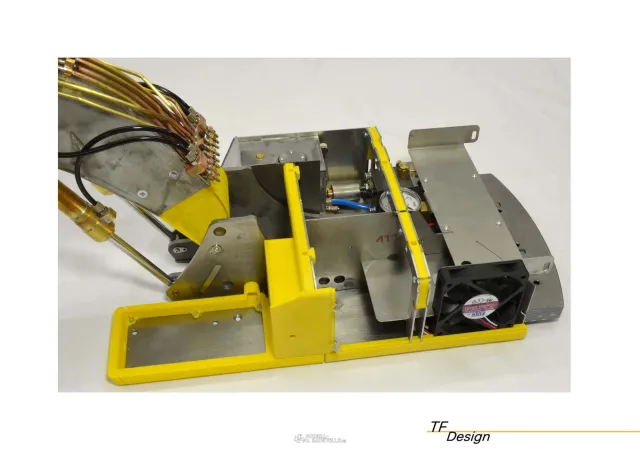

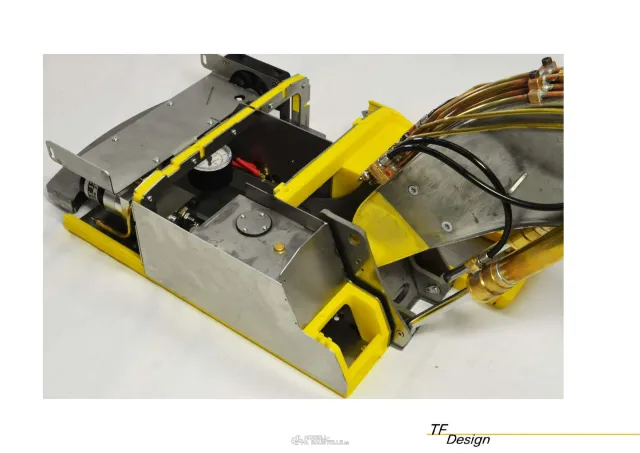

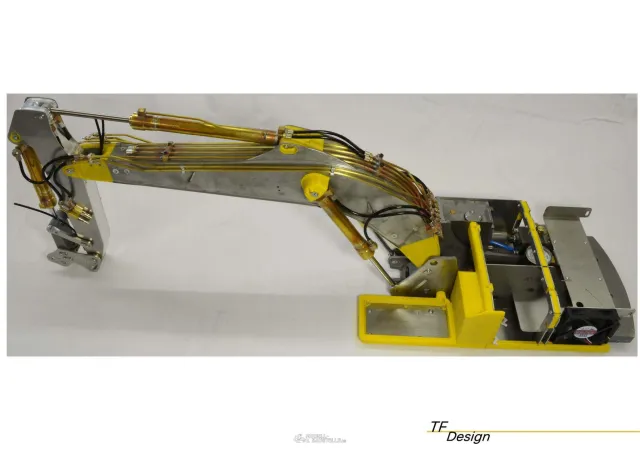

Nach genau zwei Jahre Planung und Umsetzung konnte ich endlich mit dem Einbau der Elektronik beginnen.

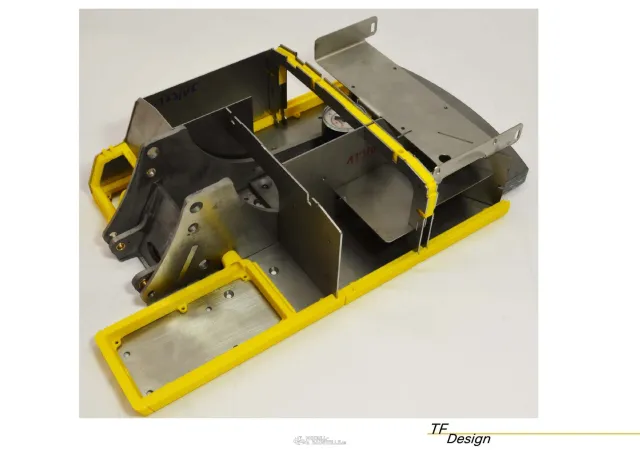

Auch das Fahrwerk mit dem Oberwagen habe ich verbunden.

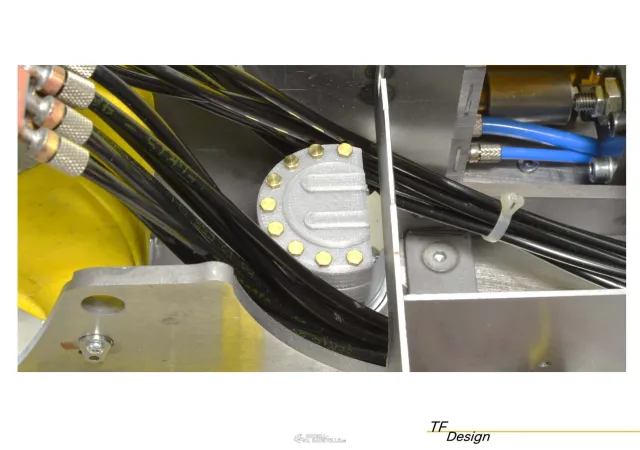

Die Drehdurchführung funktioniert problemlos.
Das Drehschieberventil ist überarbeitet und das gesamte Hydrauliksystem auf Lecks geprüft. Zu meinem Erstaunen ist alles dicht
Alle Regler werde ich im unteren Teil des Stromkastens verbauen. Der Empfänger wird auf dem oberen Tablar seinen Platz finden.
Gruss Thomas
Hallo Thomas,
Schön das alles dicht ist, und sieht alles schon gut aus !
Liebe Grüsse, Charlotte
Sauber Aufgebaut!!
Hollo~Thomas
Wow~ Berry Good
Did hydraulic pump buy?
Hallo Zusammen
Danke für das Lob
Habe wieder mal an den Details herumgewerkelt.

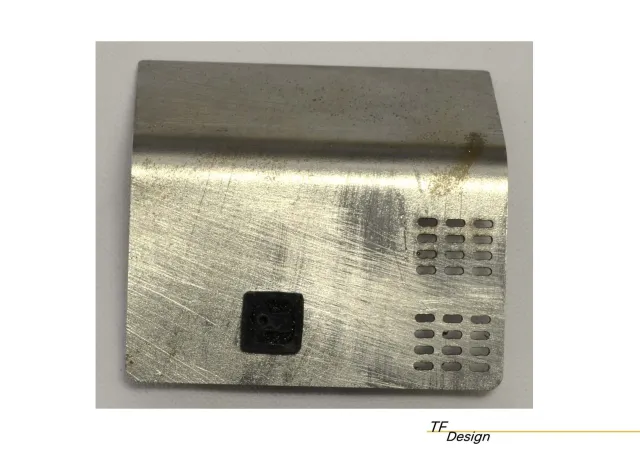

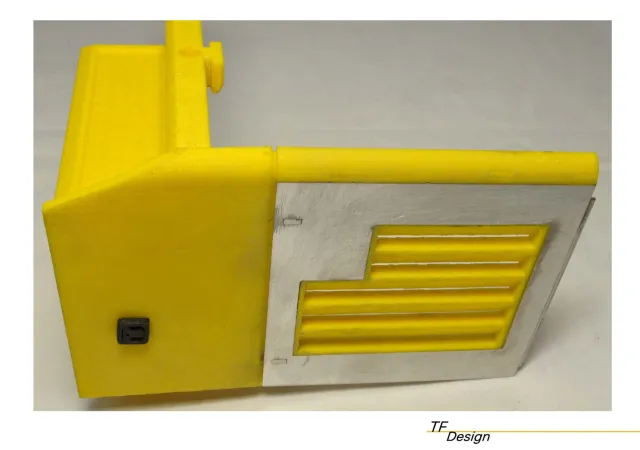

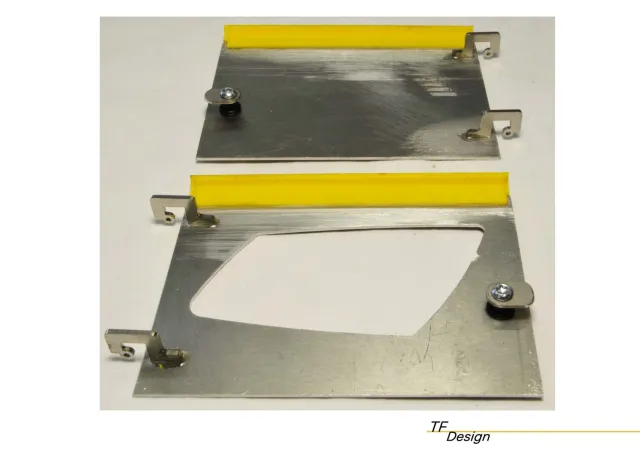

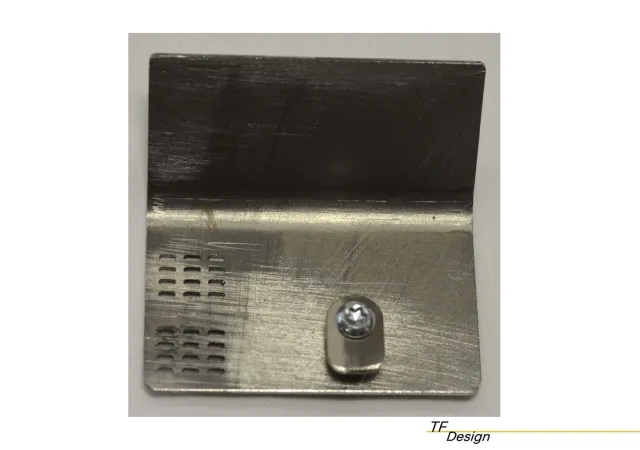

Entstanden sind die Türen der Seitenverkleidung. Diese habe ich aus 1mm Alu lasern lassen und mit UHU-endfest verklebt.
Im montierten Zustand können sie selbstverständlich geöffnet und mit den Türschlösser verriegelt werden.
Hey Park
The hydraulic pump I buy at Premacon
with 900 ml/min incl. pressure relief valve
Gruss Thomas
Hallo

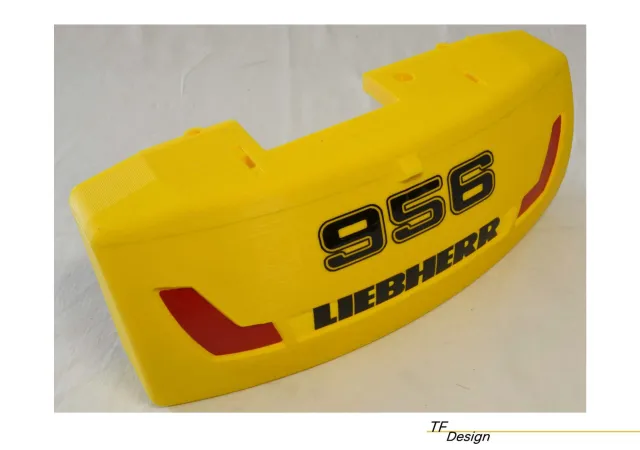

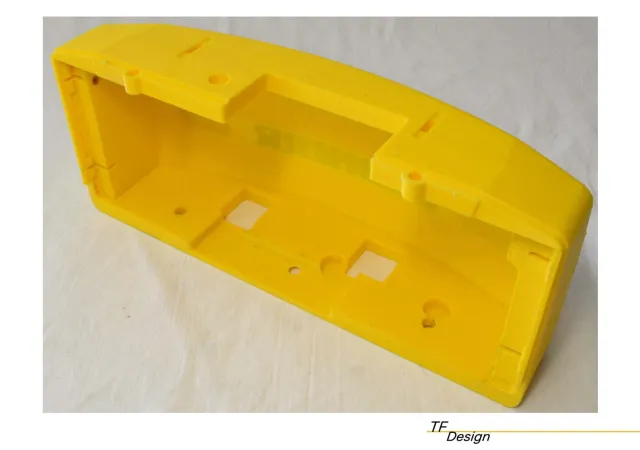

Als nächstes möchte ich Euch mein Kontergewicht vorstellen.
Dieses habe ich mit PLA und einer Schichtdicke von 0.15mm gedruckt. Nachträglich wird das ganze nassgeschliffen, grundiert und Lackiert.
Probewiese habe ich auch schon mal den Schriftzug geplottet.
Gruss Thomas
Dein Liebherr gefällt mir immer besser:-) Sagmal mit welchem Drucker druckst du dein e FDM Teile? Würdest du mal ein Bild machen wo die Stützstruktur entfernt wurde?
Viele Grüße
Daniel
Hallo Daniel
Bei mir steht ein 3D Drucker von CraftBot im Einsatz.

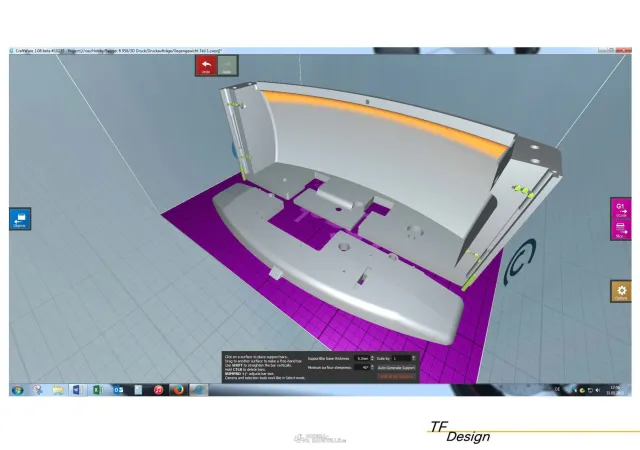

Das Kontergewicht habe ich 2 Teilig gemacht und somit kaum Stützmaterial eingebaut.
Gruss Thomas
Super ! Ich arbeite mit einem Ultimaker 2. Die Teile kann man mit den Verfahren super schnell realisieren aber die Nacharbeit beim Lackieren die macht mich fertig:-)
Ich setze ausschliesslich PLA mit einer Layerhöhe von 0.1mm ein und habe zur Oberflächenbehandlung diverse Verfahren getestet.
Die besten Erfahrungen machte ich mit sandstrahlen, 2K- Grundieren, wen nötig spachteln oder sprizt-füllern, nass schleifen und lackieren.
Der Aufwand ist riesig!!!
Demnächst gibt es Bildern von den Resultaten.
Gruss Thomas
