MB Actros mit 3Achs Abrollsattel

Hallo,

ich möchte euch hier mein aktuelles Projekt vorstellen.

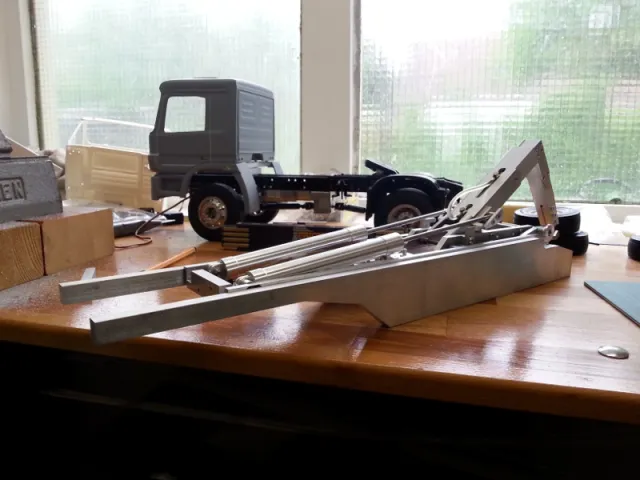

Ich baue im Tamiya Maßstab einen MB Actros mit 3Achs Abrollsattel
Das Fahrgestell der Zugmaschinen stammt von einem normalen Tamiya Bausatz.

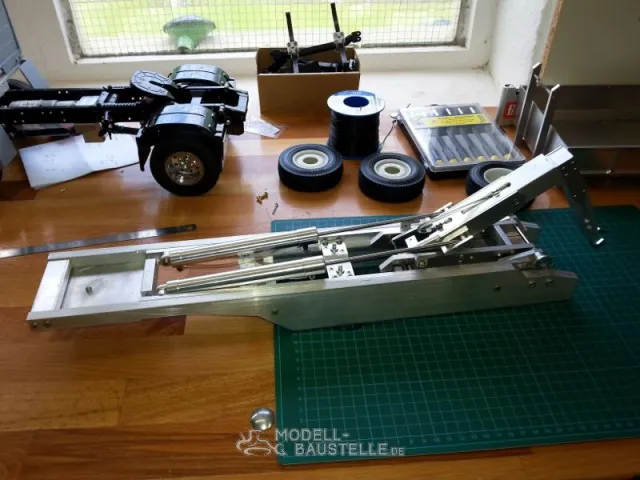

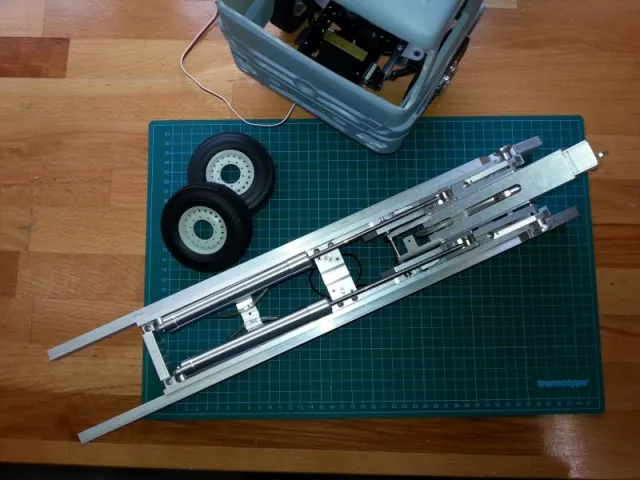

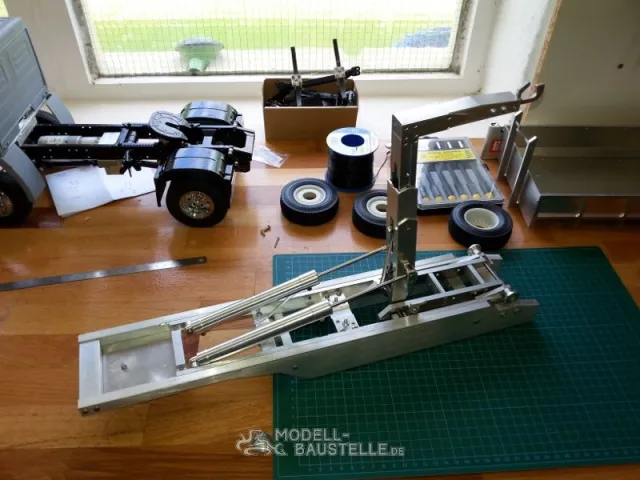

Der Abrollaufbau ist von Leimbach. Wie auf den Bildern zu sehen ist baue ich mir das Fahrgestell für den Abroller selber.

Hier nun ein paar Bilder dazu.

Hallo Thomas,

hast du deinen komplett selber gebaut oder hast du Komponenten von anderen Herstellern genutzt?

Ja die Hütte ist von BAM.

Thomas, das ist ein Hammer Teil. Ich speicher fast jedes Bild von dem Gespann. Ich hätte den auch gern gekauft. Aber jetzt baue ich mir einen....
Was hast du denn da für ein Ralton für das Fahrgestell genommen?

Hallo,

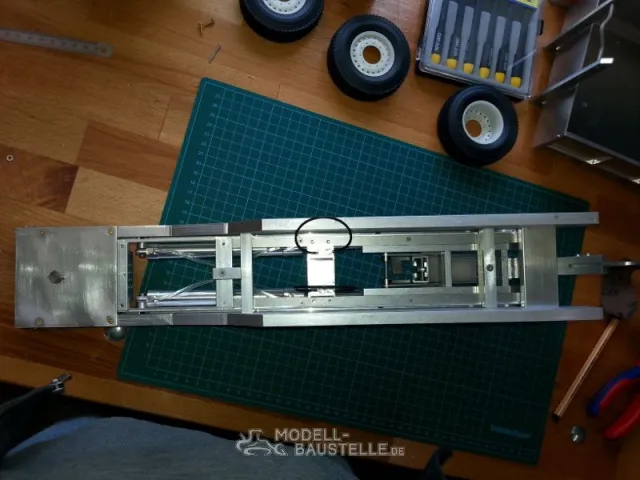

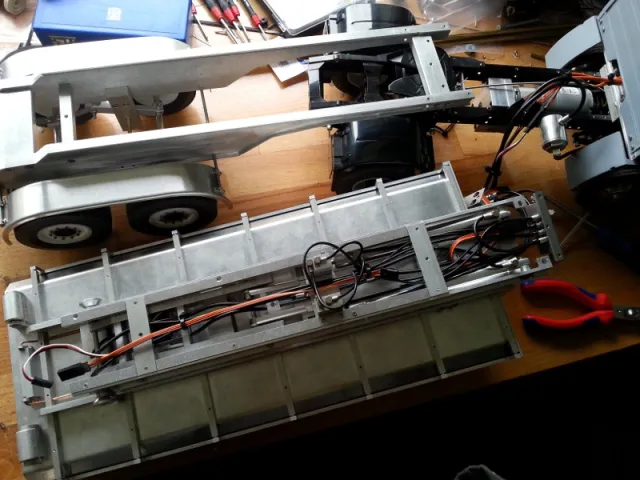

heute hatte ich einen Tag frei, da ging es gleich in die Werkstatt. Nach ein paar ruhigen Messminuten, habe ich dann 4 Traversen für den Auflieger gebaut und verschraubt.

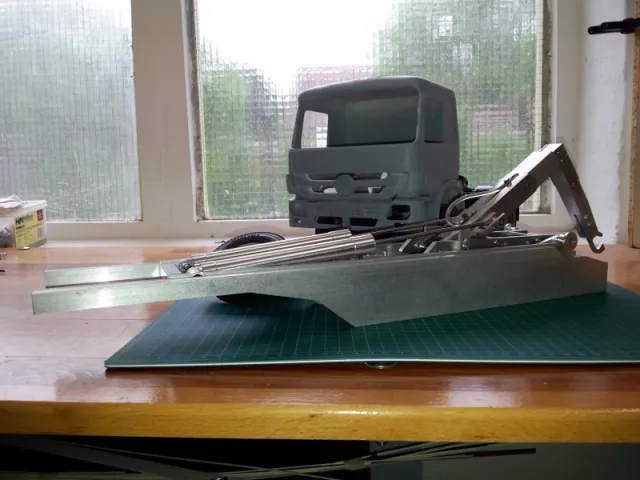

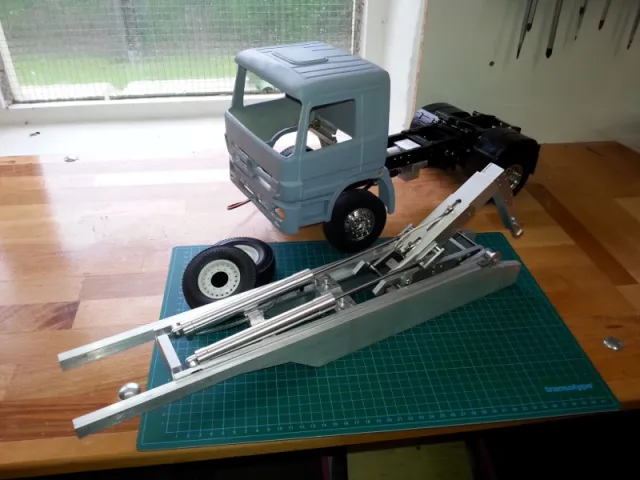

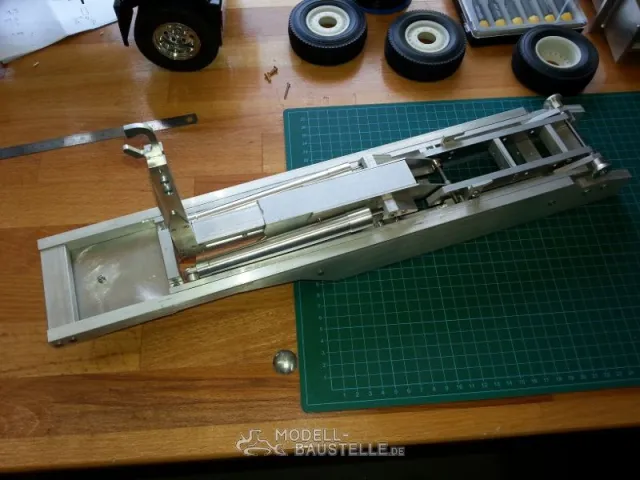

Somit konnte ich auch den Abrollaufbau am Rahmen verschrauben.

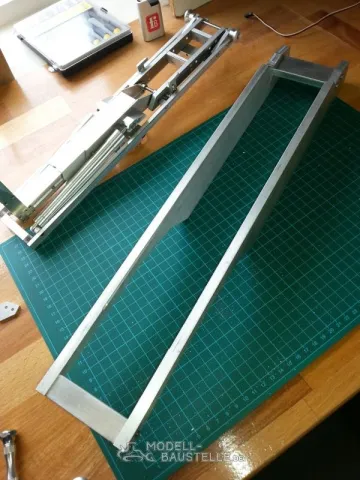

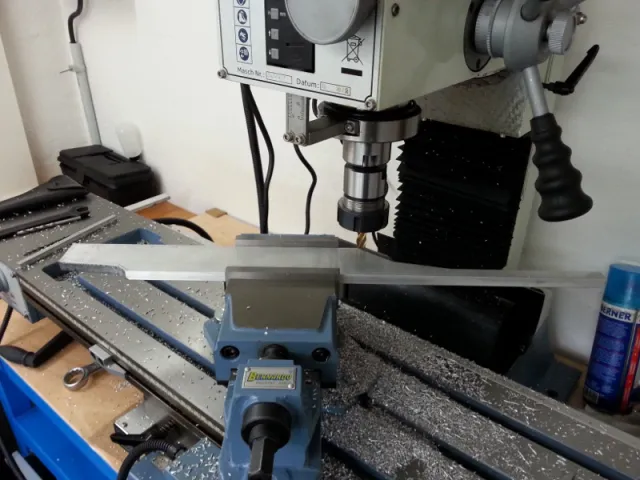

Als nächstes werde ich die linke und rechte Rahmenhälfte zu einem U-Profil ausfräsen.
Hat jemand von euch schonmal eine Liftachse verbaut oder gebaut?

@ Thomas , danke für die Ralnummer.

Hallo,

heute ging es bei mir wieder etwas weiter.

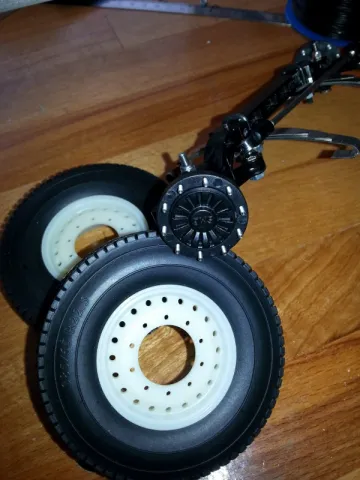

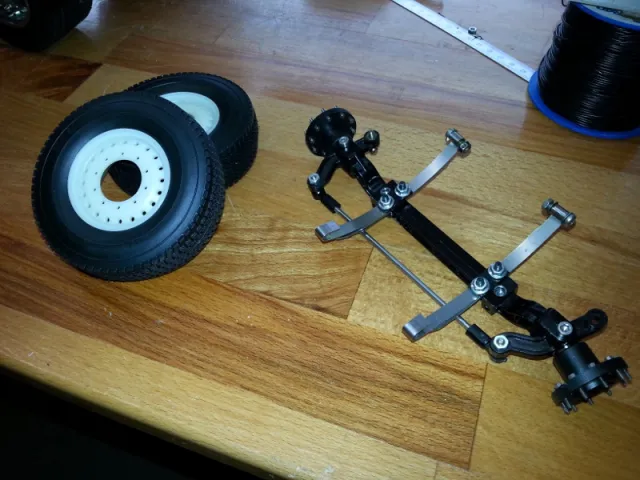

ich habe mir eine Tamiya Vorderachse vorgenommen und die Wellen für die Radnaben um 2mm abgedreht. Grund dafür war es das die Wellen in der Radnaben von Seitz geschliffen haben. Hätte ich die Nabe angeschraubt, wäre der Deckel abgesprungen.

Die Achse wird dann als Nachlaufachse eingebaut und über ein Servo gesteuert.

Hallo,

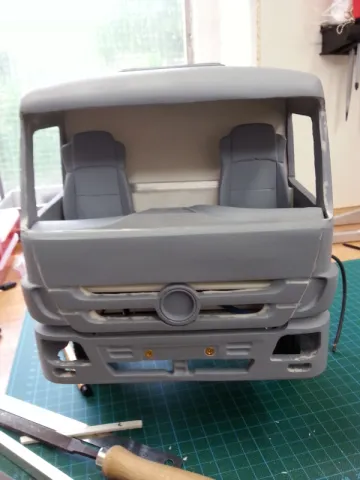

heute habe ich mich wieder an die Hütte gewagt. Empfänger und Fahrregler durften schon mal Position nehmen.

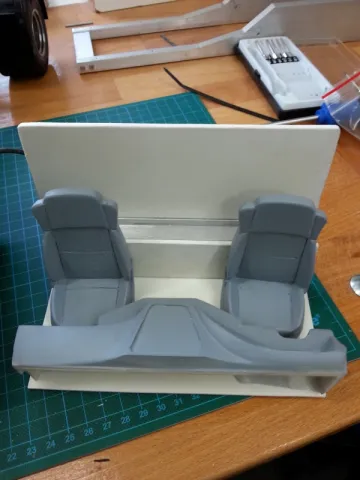

Das Amaturenbrett musste ich etwas kürzen, dies habe ich dann auf einen zweiten Boden aus Poly aufgeklebt. Später wird der zweite Boden mit der Hütte verschraubt. Im hinteren Teil sieht man die Leimbachpumpe, über der Pumpe werde ich dann den Lipoakku platzieren.

Hallo,

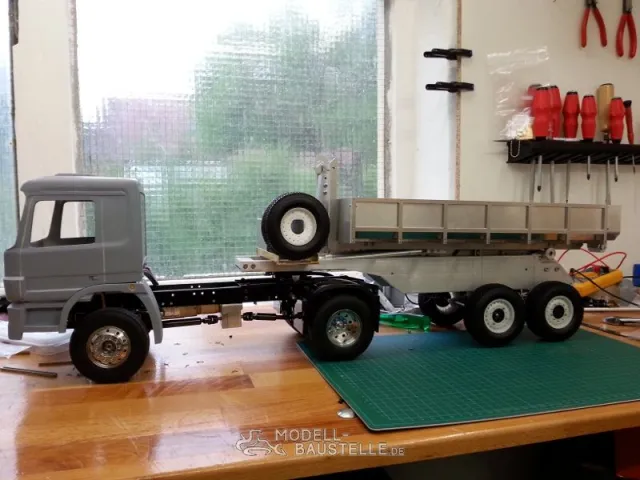

nach längerem tüfteln und nachdenken habe ich mit dazu entschlossen das ich den Auflieger nur mit zwei Achsen bauen.

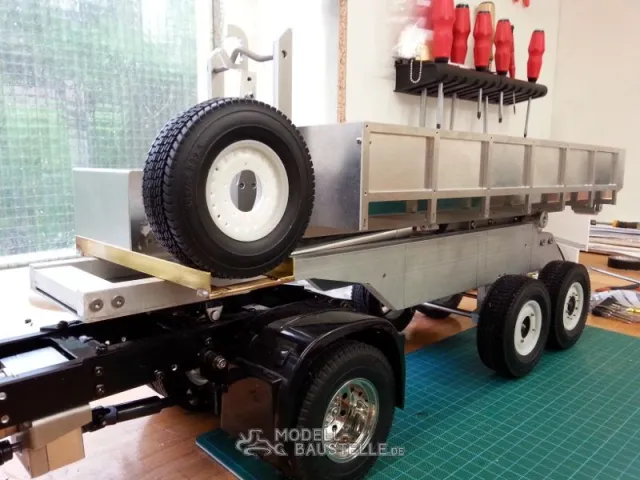

Heute habe ich damit angfangen einen Halter für den Tank zu bauen indem die Ventile später ein Platz bekommen (beim Orginal ein Hydrauliktank). Auf der linken Seite findet dann noch das Ersatzrad seinen Platz. Später werde ich den Rahmen noch etwas kürzen.

Nabend,

hier ein Video vom ersten Testlauf.

Hier mal ein kleines Video...

Hallo Christian,

die Qualität ist okaaayy. Es ist etwas verzogen und man muss sehr viel schleifen und neu spachteln. Es ist aber eine Tamiya-Hütte. Habe mich noch nicht weiter an das Fahrerhaus gemacht, ich werde die Arbeitschritte hier zeigen. Mal sehen wann ich dazu komme.

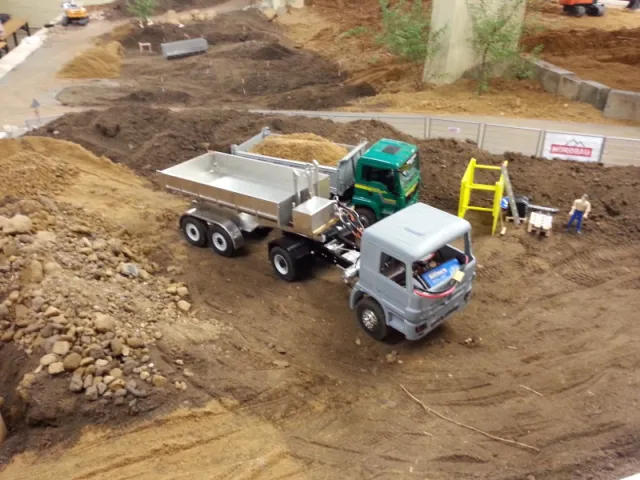

Hier noch ein paar Fotos vom Tag der offenen Tür bei uns in der Stonebreaker Area. Mein Abroller hat den ersten Härtetest bestanden.

So die beiden Fahrtage sind vorbei. Inspektion ist angesagt.

Zum Glück ist alles gut verlaufen. Keine großen schwierigkeiten im Spielbetrieb. Kurzerhand hatte ich zwar einen Achsschaden an der Lenktriebachse am LKW aber das konnte ich zum Glück wieder schnell beheben.

Hallo,

heute gings es mal etwas weiter.

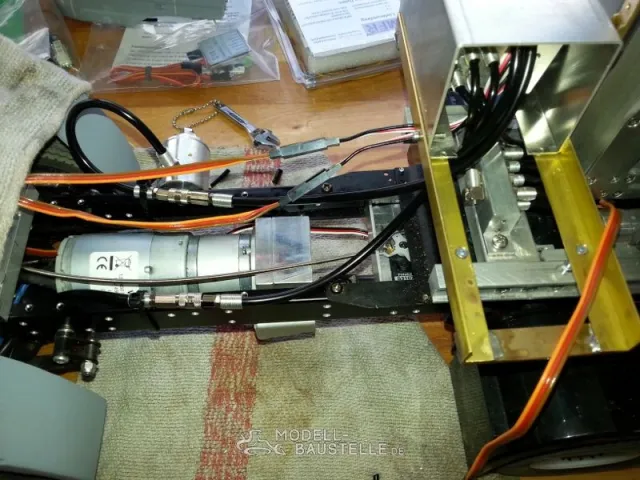

Ich wollte erstmal schauen, wie ich die Schläuche verlegen kann wenn die Ventile im Tank versteckt sind. Die optimale Lösung ist das so nicht. Mal sehen wie ich das noch ändern kann.
Der Filter sitzt auch noch nicht an der richtigen Stelle. Ich denke ich werde den mit auf den Auflieger bauen, neben den Tank.

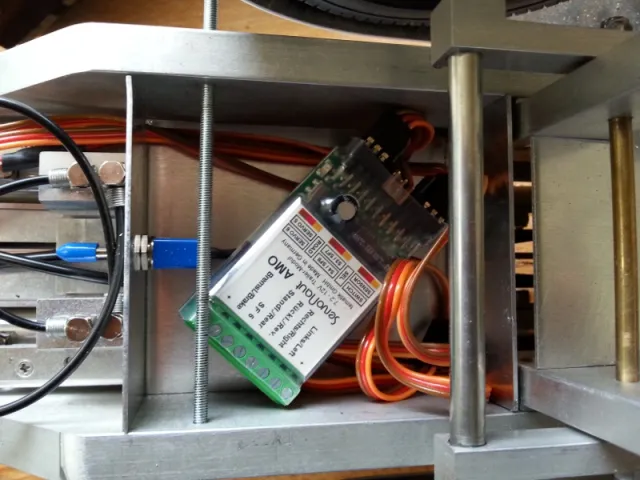

Demnächst fallen auch die Servokabel weg, denn ich werde mit Hilfe des AMO und AIR-U das Licht und die Servos steuern.

Hallo, ich habe wieder was neues für euch.

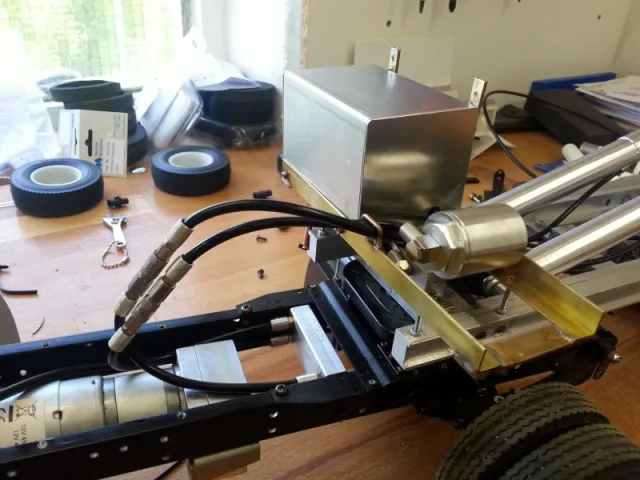

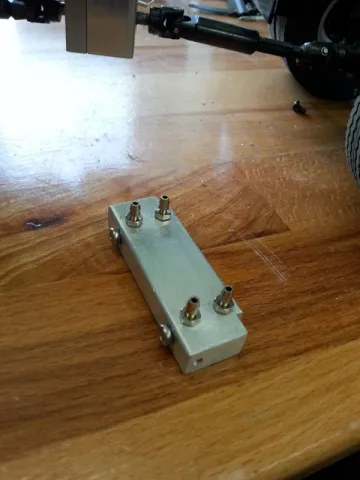

Habe heute eine Ölverteiler gebaut. So habe ich eine bessere Schlauchführung zum Auflieger. Auch die Ventile habe ich jetzt richtig im Tank versteckt. Ich musste dazu am Tank noch etwas wegfräsen. Somit passen die Ventile beim Aufstecken besser durch.

puuuh schwierig...

ich habe das Problem das ich mit dem AMO nur zwei Servos proportional ansteuern kann. Eigentlich brauch ich 3. Zwei für die Ventile und ein Servo für die Heckklappe.

Hat jemand ein Tipp wie ich das noch ansteuern könnte über das AMO??? Ich habe ein S20 Fahrregler.

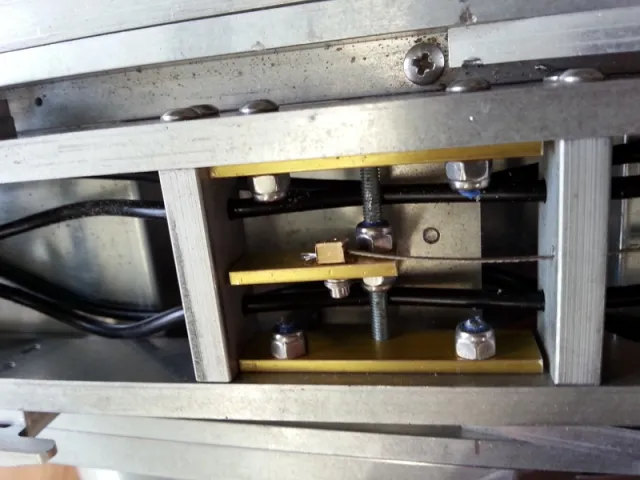

Nebenbei habe ich schon angefangen eine mechanische Verrieglung zu bauen. Das klappt schon fast gut. Habe aber noch Probleme mit den Öffnungszeiten.

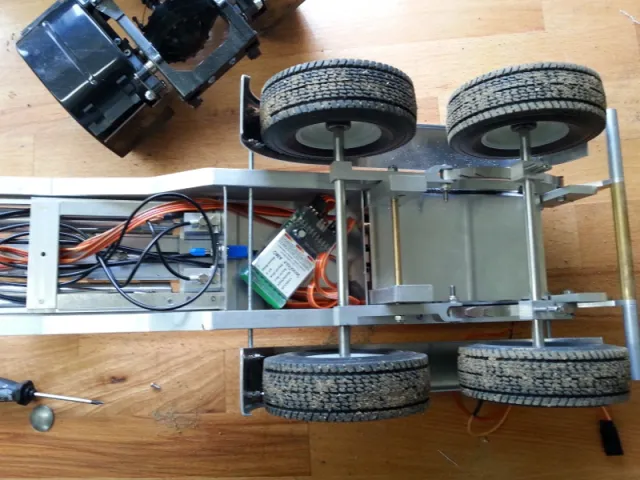

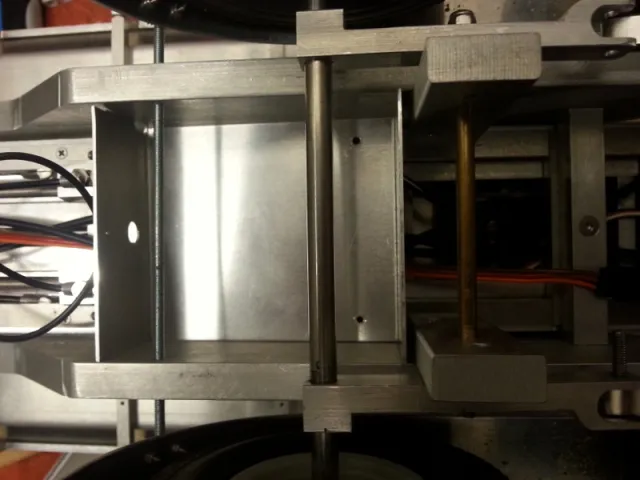

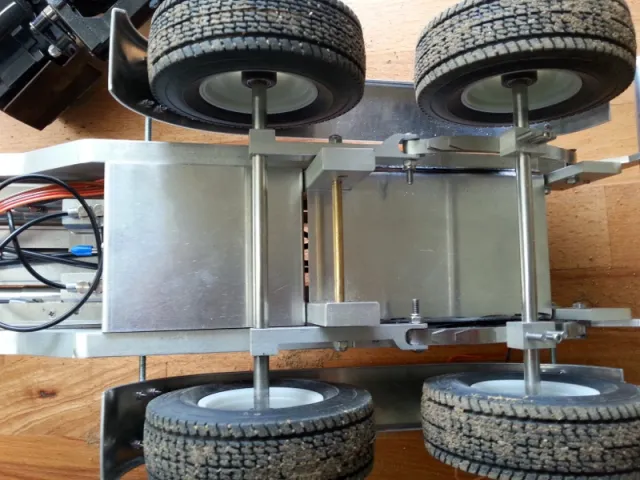

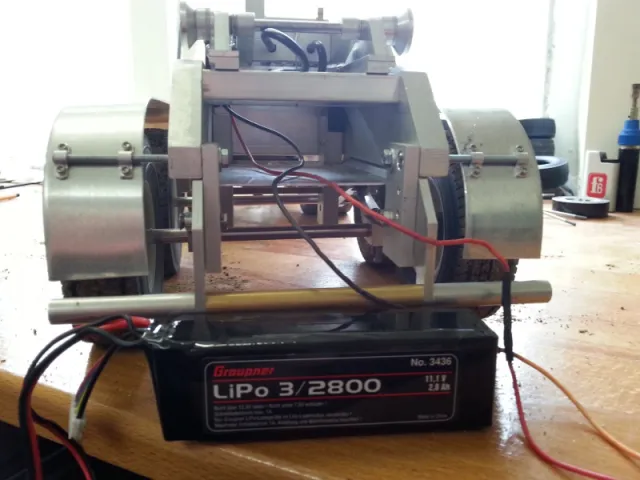

Ja wie man noch sehen kann auf den Bilder, habe ich mir ein paar Bleche gekantet und diese Im Fahrgestell eingebaut. Jetzt kann ich das AMO und den Akku gut geschützt verstecken.
