Liebherr LR634 von Carson

Hallo Mike,

von MiHo (Michael) Hier mal ein Link zu seinem Baubericht: >Klick < Schreib ihm einfach mal ne PN

Gruß Matze

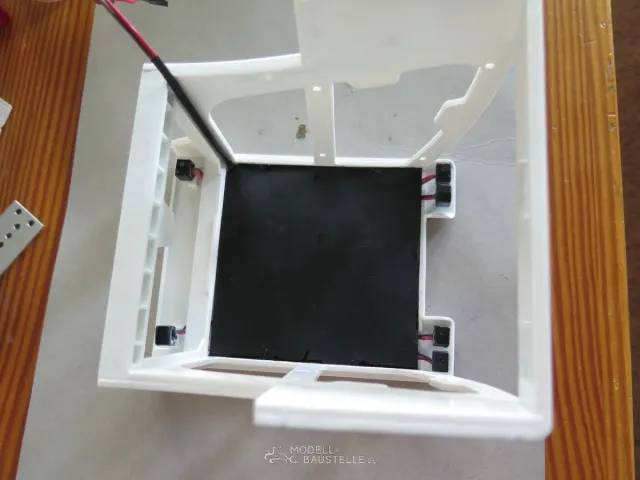

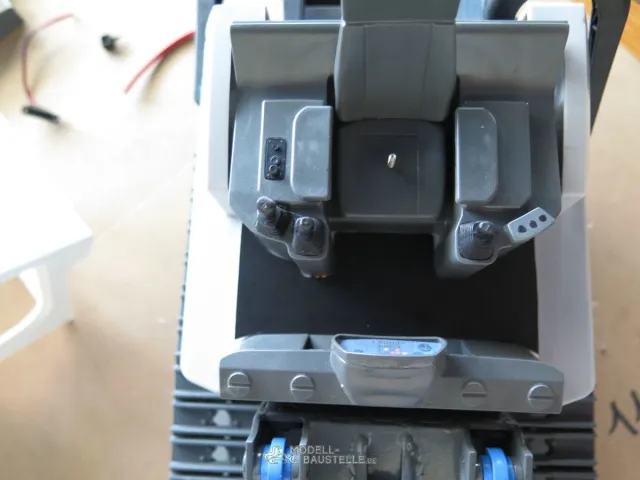

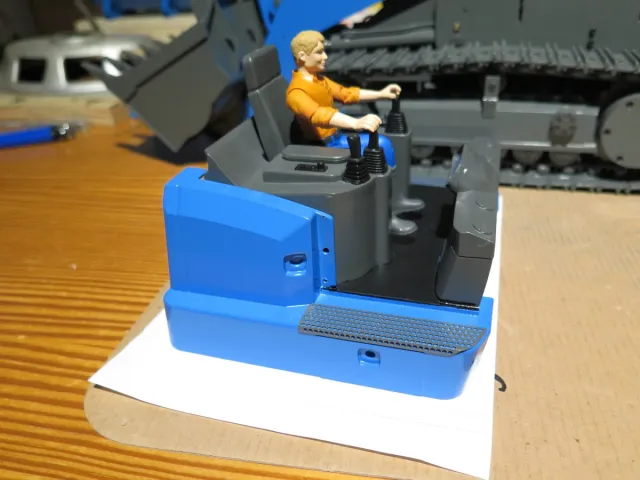

Weiter gehts mit der Inneneinrichtung.

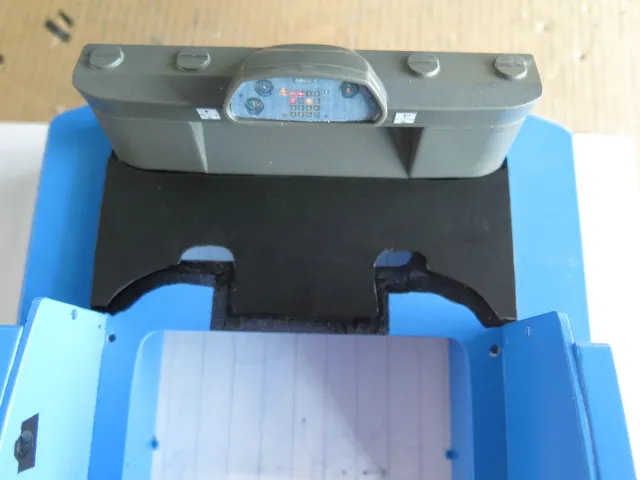

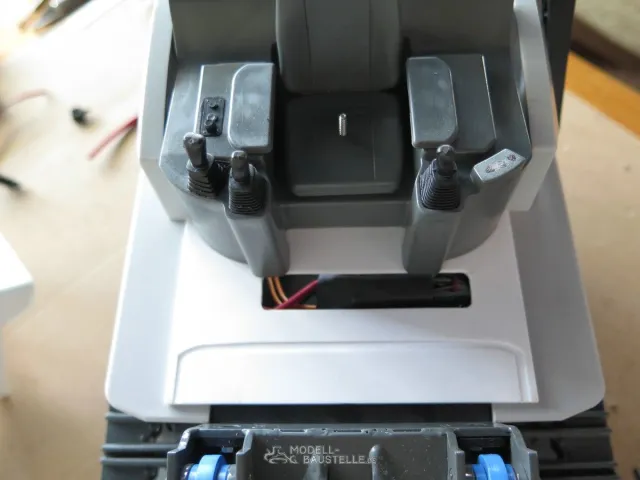

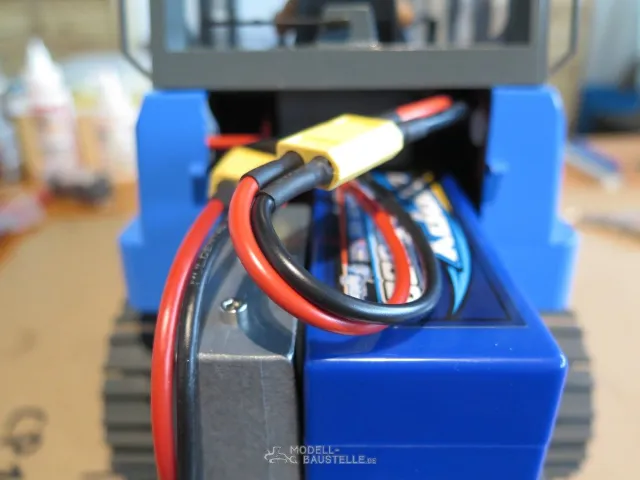

Der Boden wurde etwas angepasst für den Akku und den Regler.

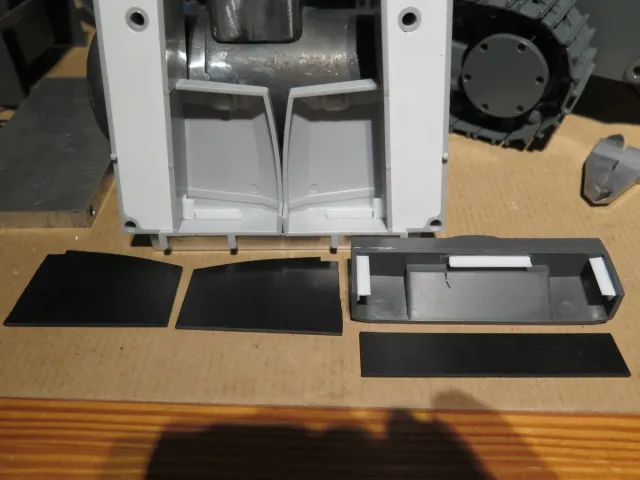

Abdeckung aus 0,5er PS angefertigt.

Ansicht von hinten.

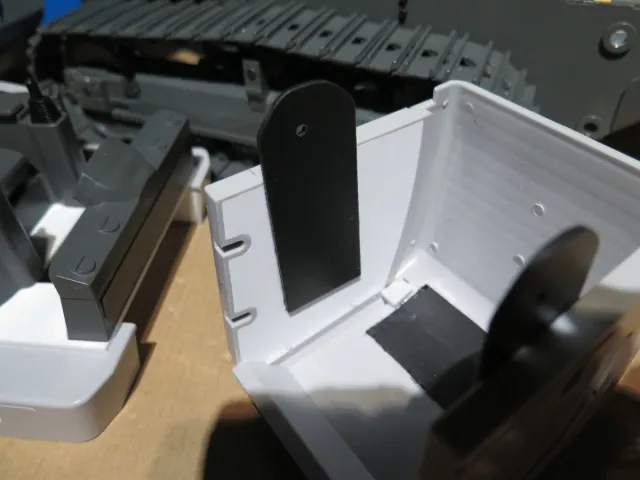

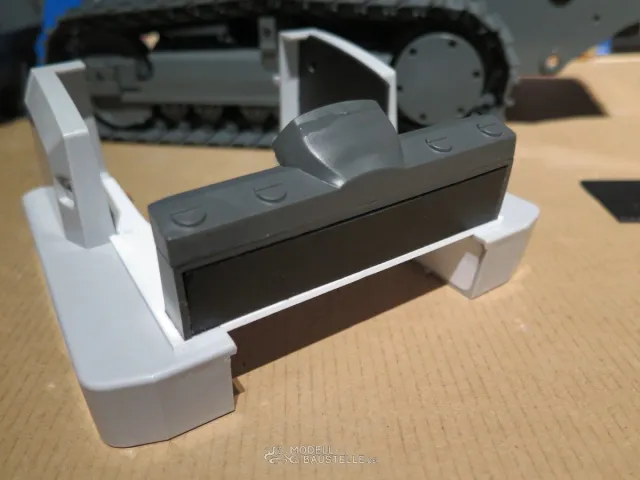

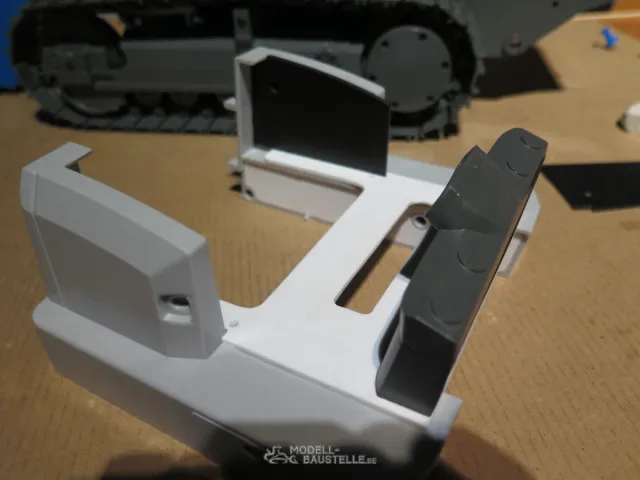

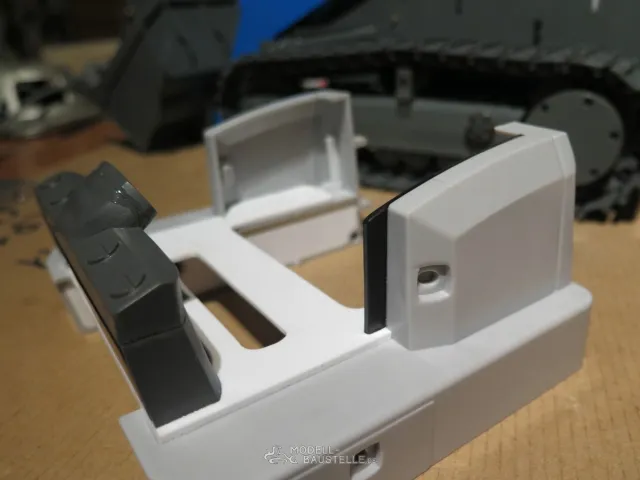

Die Seitenkästen und die Konsole vorne sollen mit Bleikugeln gefüllt werden.

Der obere Teil der Konsole ist bereits aufgebleit.

Gruß Matze

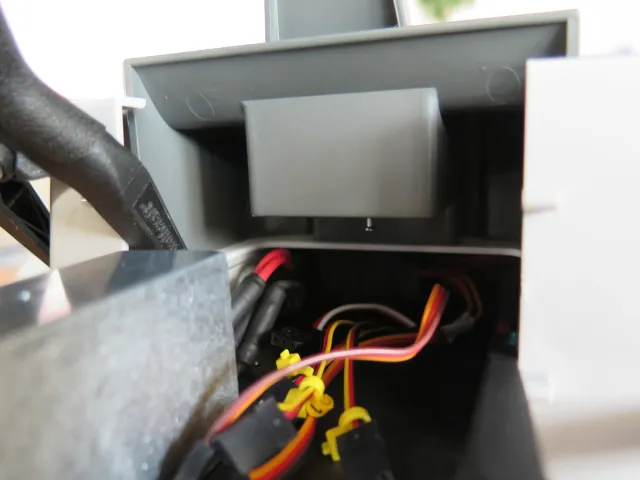

Ja das ist mir wichtig das alles seinen Platz hat und ordentlich verstaut ist, Kabelsalat mag ich garnicht.

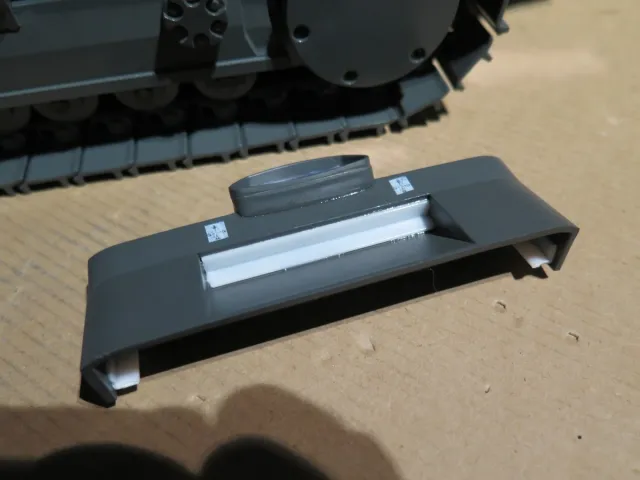

Paar kleinichkeiten geklebt...

Gruß Matze

Hab heute wieder etwas weiter gemacht...

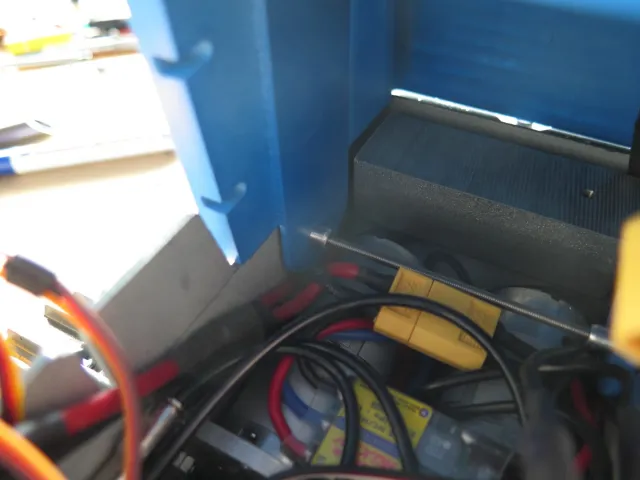

Die Bleikugeln auf der linken Seite wieder raus und mit dem Dremel ne kleine Aussparung gemacht für den Cube Magnetschalter.

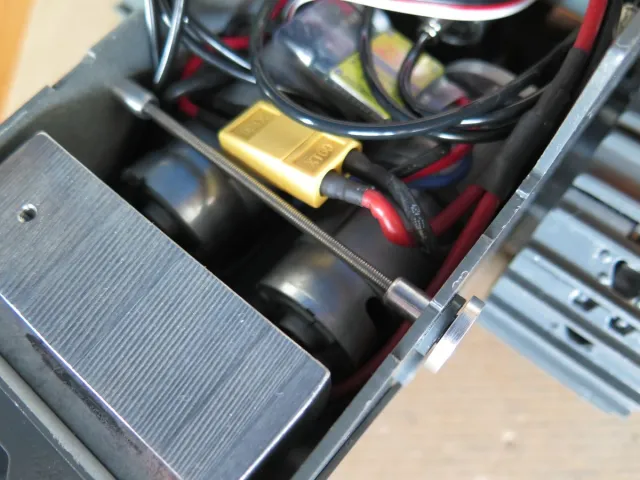

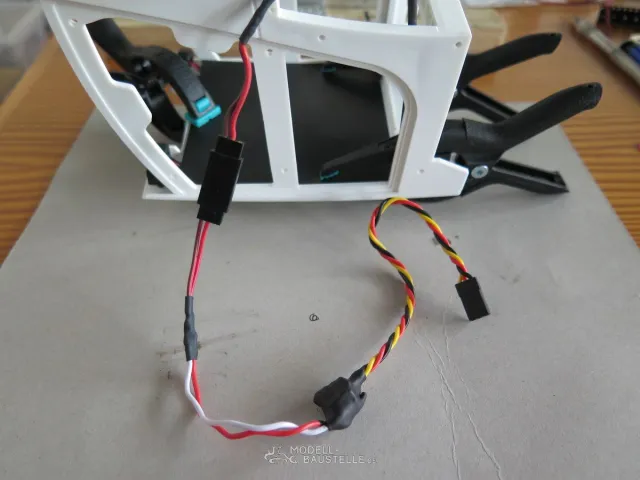

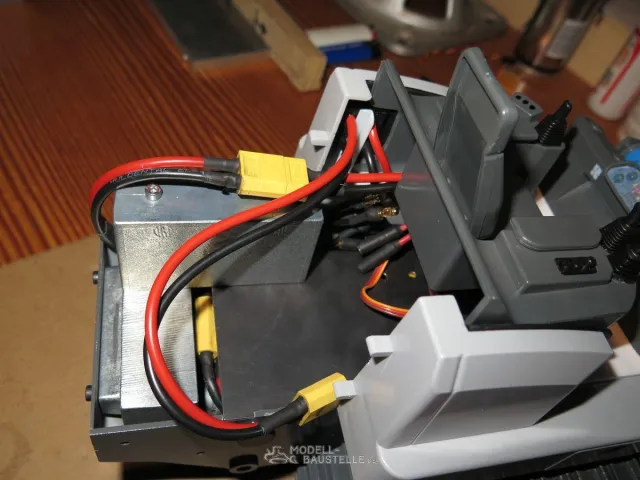

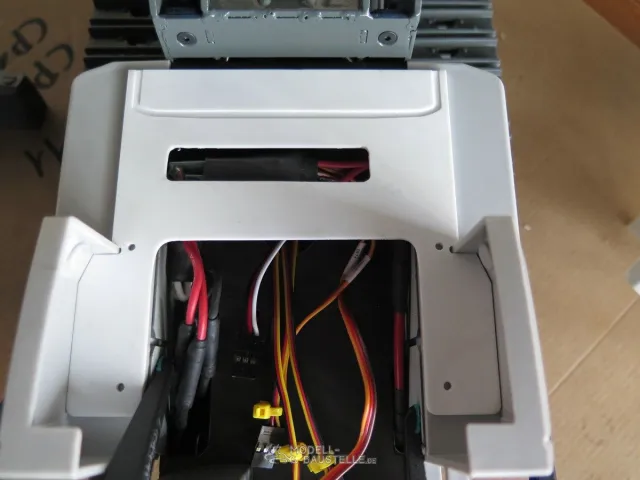

Die Inneneinrichtung wurde etwas angepasst, und die Anschlusskabel sind nun auch fertig.

Gruß Matze

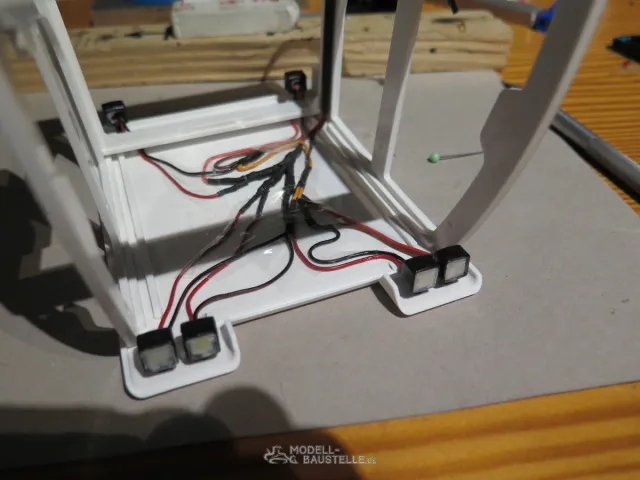

Weiter gings mit der Beleuchtung.

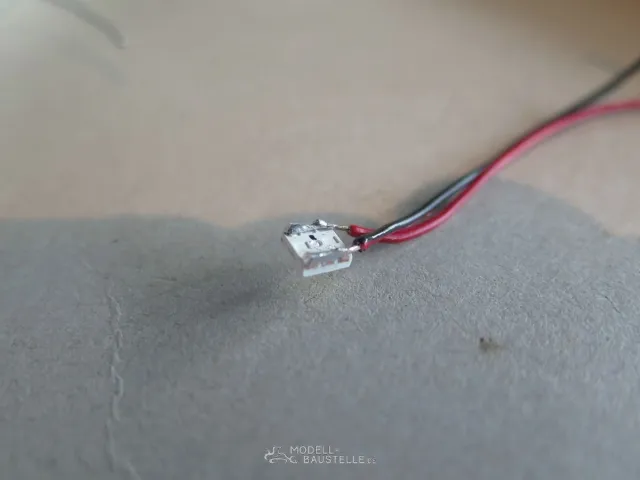

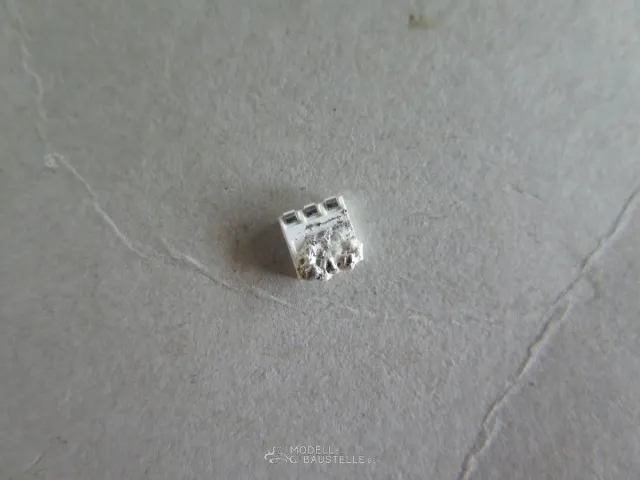

SMD LED 5050 kalt-weiß 3-Chip Highpower

Upsss

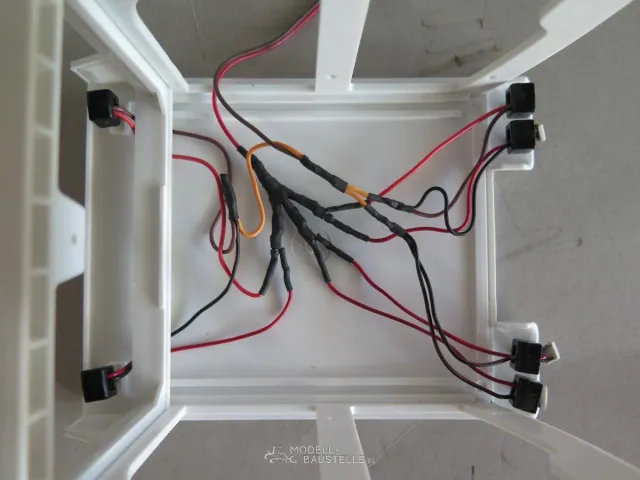

Alle Leds parallel mit je einem 120 ohm Widerstand davor.

Remote Schalter von HeyOk, wird direkt über den Empfänger versorgt mit 5,5 Volt.

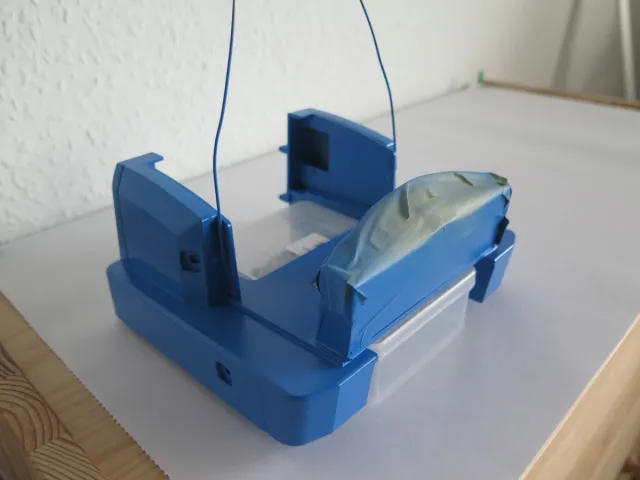

Die Streuscheiben sind leider alle etwas matt und fleckig geworden vom Sekundenkleber,
fällt aber im eingeschaltenen zustand nicht auf da die Leds extrem hell sind... Naja...

Die Kabel hab ich dann mit 0,5mm Polystyrol abgedeckt.

Gruß Matze

Hi Christopher,

ja normal hät ich dafür Uhu Plast verwendet, aber für die Leds brauchte ich den Sekundekleber und so hab ich den Rest dann auch damit geklebt... Natürlich ohne es vorher zu testen.
Naja bei meiner nächsten Raupe werd ich mir da etwas mehr mühe geben.

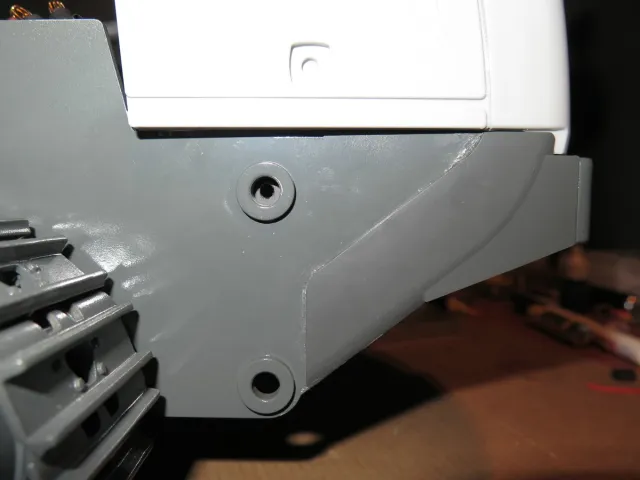

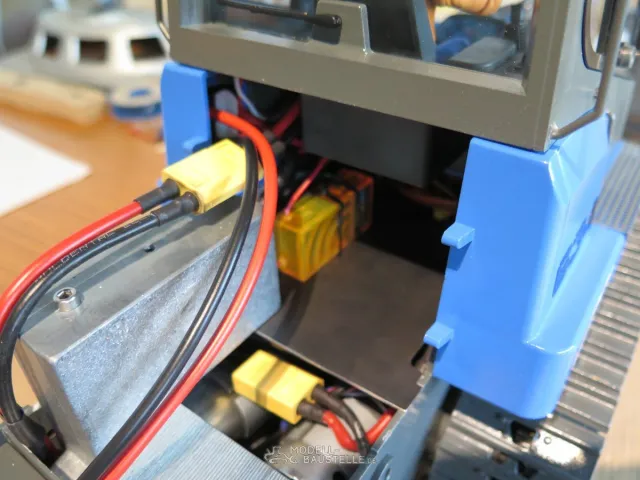

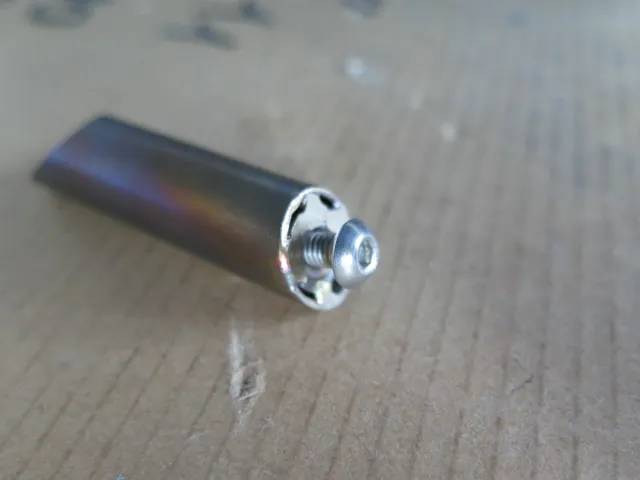

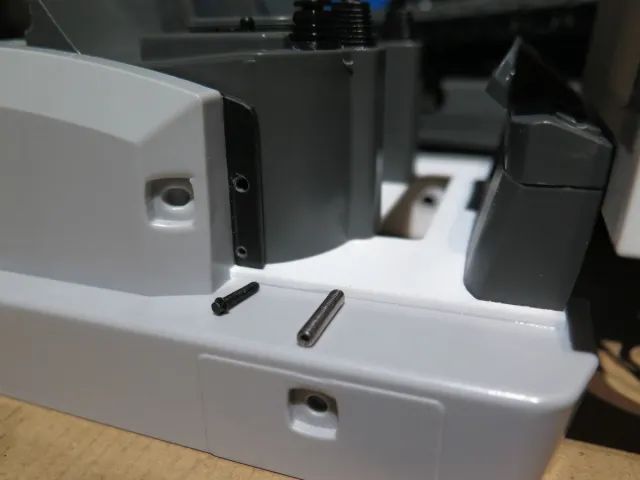

Heut hab ich mich um die Befestigung von Kabine und Motorhaube gekümmert, ist aber noch nicht ganz fertig.

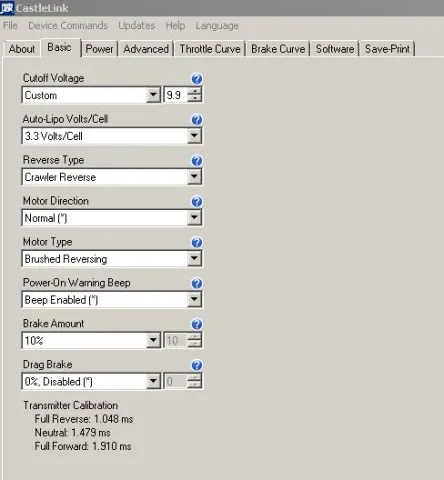

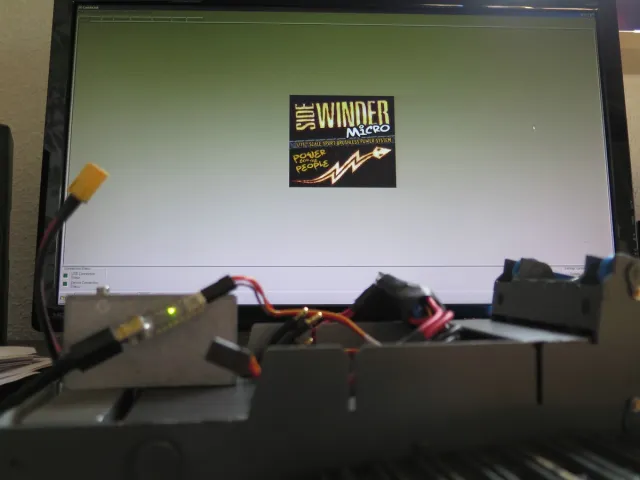

Die beiden Regler hab ich demlezt auch programmiert, geht einfach super über das Castle Link...

Gruß Matze

Nur noch paar kleinichkeiten und dann ist die Raupe fertig...

Gruß Matze

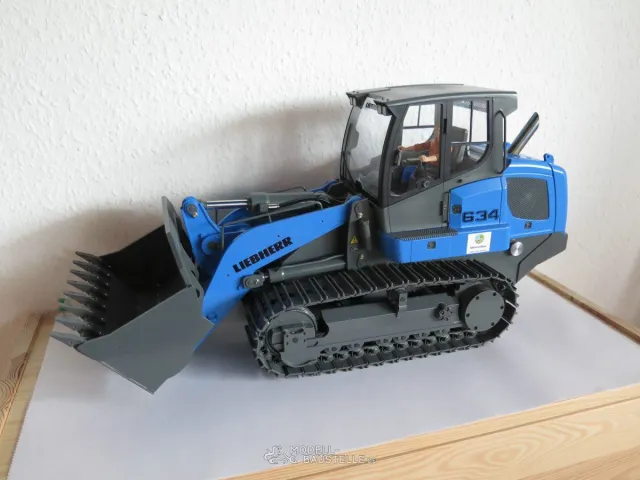

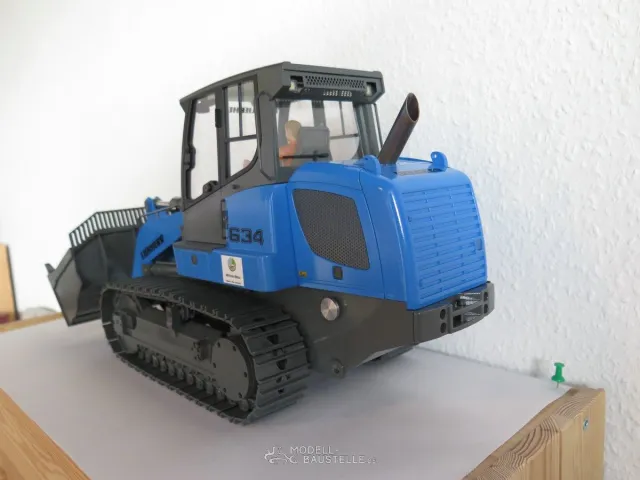

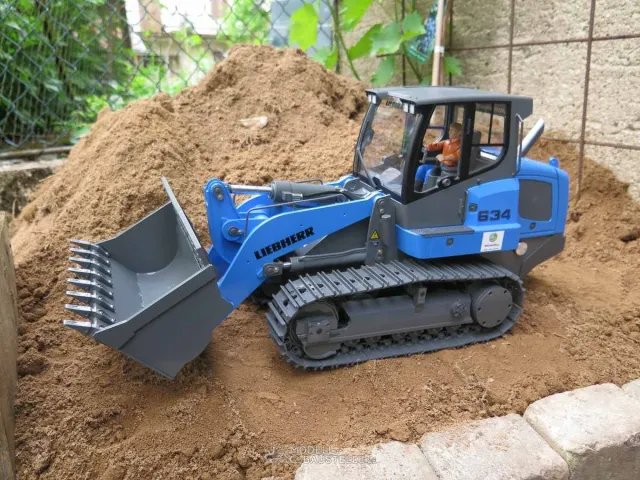

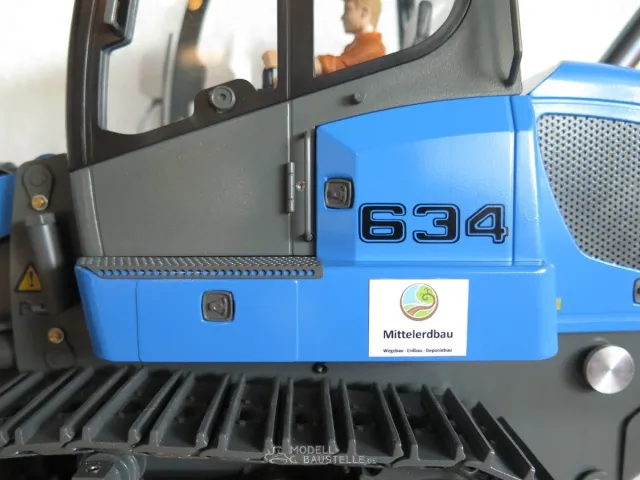

Fertig

So meine Raupe ist nun soweit fertig und Einsatzbereit, habe nun auch schon die ersten 5000 mAh durch. Funktioniert alles perfekt so wie es soll! Nur an der Funke muß ich noch etwas umprogrammieren damit die Pumpe von anfang an auf 100 % läut und nicht mehr proportional.

Gruß Matze

Servus Amadeus,

so hat ichs au kurz zum testen, nur mit 25% und 50%...

Jetzt hab ich die beiden Mischer nicht auf "Normal" sondern auf "Kurve". So hab ich schon bei 11% Ventilöffnung 100% Pumpen Leistung,(Laut Servomonitor) ohne das die Pumpe im Dauerbetrieb läuft. Werde das morgen mal noch genau testen und das evtl noch auf nen Schalter legen...

Sag mal weißt du ob man diesen "Sequenzer" auch für eine Servo abschaltung verwenden kann!? Also das es nach einer bestimmten Zeit abschaltet und auch nicht mehr versucht den Nullpunkt zu finden.

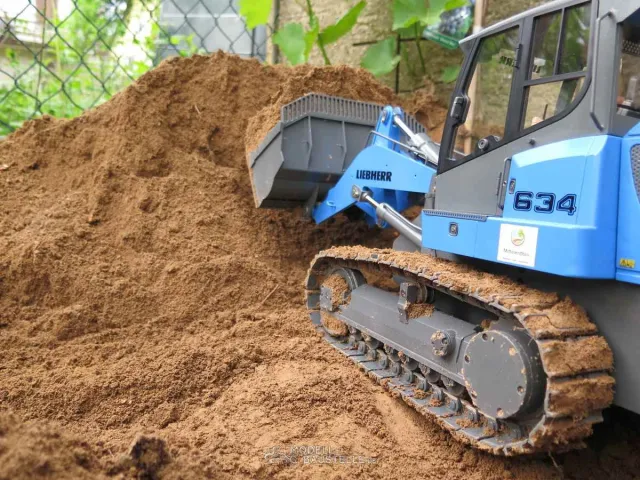

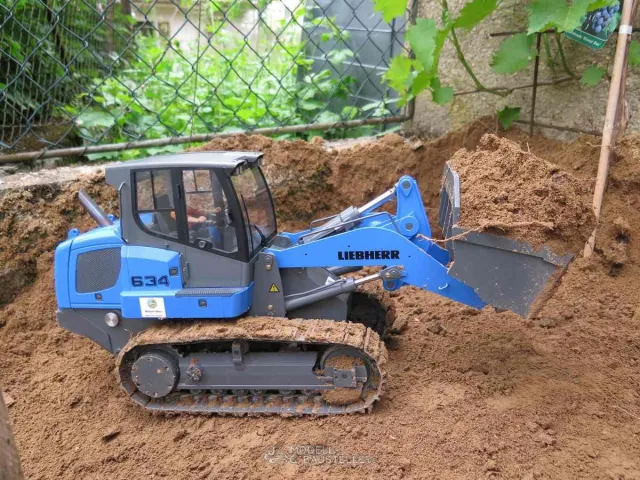

EDIT: Noch paar Bilder von Gestern...

Gruß Matze

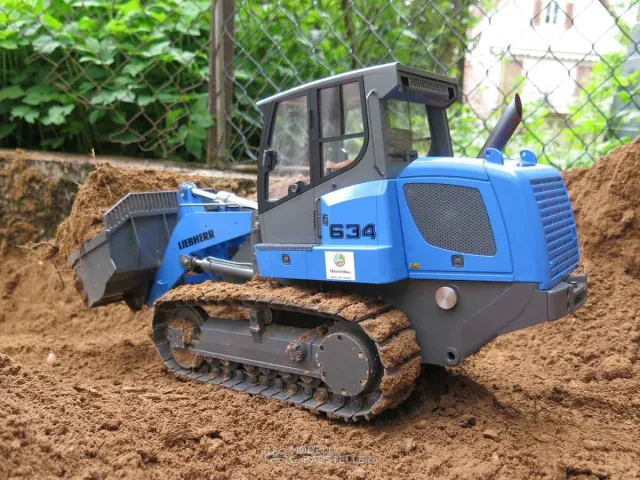

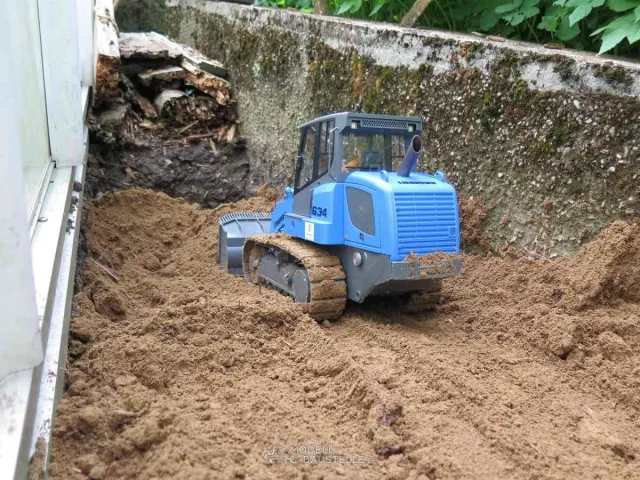

Hier ein kleines Video vom ersten Outdoor Test Gestern...

Gruß Matze

So die Aktuelle einstellung der Pumpe empfinde ich wesentlich besser, so bleibt das erst mal.

Zitat

Jetzt hab ich die beiden Mischer nicht auf "Normal" sondern auf "Kurve". So hab ich schon bei 11% Ventilöffnung 100% Pumpen Leistung,(Laut
Servomonitor) ohne das die Pumpe im Dauerbetrieb läuft. Werde das morgen mal noch genau testen und das evtl noch auf nen Schalter legen...

Ein weiteres Video gibts auch...

Gruß Matze

Zitat von Scaleartist

Die sieht richtig klasse aus. Tolle Farbwahl!

Danke Lars

Zitat von Baggerfabi

Hallo,

Gandalf könntest du ein Video machen wo deine raupe fährt und du gehts mit der Kamera neber das Planetengetriebe hin ?

Wäre hilfreich.

MFG
Fabian

Hallo Fabian,
ja das könnte ich machen, aber auser dem Raseln der Ketten hört man da nicht viel... Mal sehn ob ich morgen mittag dazu komme, ansonsten erst am Sonntag.

Gruß Matze

Hey Fabian,
hier im zweiten Teil hört man ab und zu ein leichtes summen des Antriebs, ist mir so noch garnicht aufgefallen... evtl hilft dir das ja schon weiter...

Teil 2

Gruß Matze
