Komatsu PC490 - 11

(...weiter gehts)

Der Ausleger bekam auch einen Schriftzug und zwischen Ausleger und Stiel wurde die Hydraulik für Löffel und Zusatzanschlüsse installiert, sowie Knickschutzfedern verbaut:

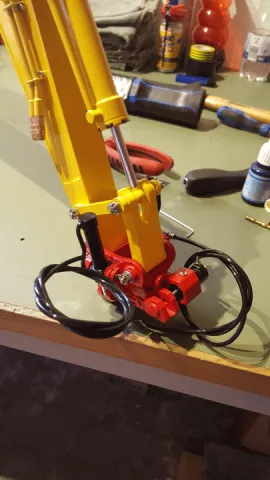

Dann habe ich am Hydr. Schnell-/Schwenkwechsler angefangen:

Das war's auch schon. Jetzt geht's erstmal in den Urlaub! Der Akku muss auch ab und an mal aufgeladen werden. Danach gibts dann auch sicherlich ein Video vom MAN Gespann (insofern die erforderlichen Teile bis dahin da sind) und am Komatsu gehts dann auch garantiert weiter.

Hallo Damian,

vielen Dank für die Blumen, auch wenn er nicht mal ansatzweise an euren hinschmeckt.

Nun, wenn alles nach Plan läuft wirds im September schon den ersten Testlauf geben. Aber da will ich noch keine Garantie aussprechen.

Hallo Wolfgang,

Vielen Dank.

Die Funke ist von Graupner (MC32) und der Empfänger ist die GR 32 vom gleichen Hersteller.

Zitat von Icebaer

Hi Andy

Ein schöner Bericht!!


Mal noch eine Frage, die Lautsprecherbox, ist die so montiert das du noch die Servos ausbauen kannst ohne alles zerlegen zu müssen? Wäre denke ich noch wichtig falls dir mal ein Servo "abraucht"...


Sonst gute Lösungen an deinem Bagger.... Mach weiter so, wir schauen gerne zu....

Alles anzeigen

Hallo Jan,

vielen Dank.

Die Lautsprecherbox ist nur vorderhalb der Servos und hat keine direkte mechanische oder chemische Verbindung zu den Servos. Ein Wechsel der Servos sollte demzufolge (hoffe ich) möglich sein. Sollte dies nicht der Fall sein, sind die vorderen zwei Schrauben der Box ja gleich gelöst und die Lautsprecherbox wegklappbar. (muss ich nur rechtzeitig daran denken, mir genug Kabel über zu lassen. )

Es wird bald mit dem Baubericht weiter gehen. Der Urlaub ist leider vorbei. Aber ein Haus macht ja auch Arbeit. Ich melde mich bald wieder. Spätestens nächste Woche.

Halli Hallo,

ich muss dich/euch enttäuschen. Seit dem letzten Stand bin ich keinen mm weiter gekommen.
Die Werkstatt wird noch minimalst aufgewertet (Heizung/Stuhl) und dann denke ich geht es nächste Woche weiter.

Aber aufgrund des Winterforumstreffen steht ja nahezu die maximal verfügbare Zeitspanne fest.

Hallo Matthias,

erstmal Glückwunsch zum eigenen Komatsu

Und Danke für das verfolgen des Bauberichts.

Also soweit ich das verstanden habe, sind die Bolzen "nur " gepresst. Das hält bombe.

Hallo Matthias,

hmm, ich weiß nicht sorecht, aber in irgend einem anderen Baubericht habe ich vom Einsatz diverser Hülsen gelesen. Das sollte deine Bedenken aus der Welt schaffen.

Ich habe mittels Reibahle z.b. die Bohrung am Stiel sauber erweitert, sodass es quasi am Ausleger gepresst ist und der Stiel sauber bewegt werden kann.

Hallo Leute,

nachdem ich bei meinem MAN auf diverse Lieferungen warten muss um weiter
machen zu können, habe ich die Zeit heute effektiv für mein anderes
Baby genutzt.

Huiuiui, hier ist aber lange nichts mehr passiert...

Nun gut. Mein Problem bestand darin, meinen Empfänger unter zu
bekommen. Wenn ich Ihn - so wie anfangs geplant - hinter das Fahrerhaus
platziere, muss ich ihn - aufgrund vom zusätzlichen Zweifachventil -
leicht schräg drehen... Das gefiel mir in der Vorstellung überhaupt
nicht...

Also mussten Alternativen her...

Nach sehr laaaaaaaanger Überlegerei habe ich - Gott sei Dank - eine Lösung gefunden. Der Empfänger kommt ins Heckgewicht.
Nachdem ich allerdings im Heckgewicht zusätzliches Gewicht verbaut
habe, werdet Ihr euch sicherlich fragen, wo will er denn den Empfänger
dort verbauen?

Ich zeig es euch. Leider habe ich kein Foto von der
Heckgewichtsinnenseite gemacht. Diese musste heute mit einem Dremel der
neuen Situation angepasst werden.

Aber von Anfang an. Hier seht Ihr das Zusatzgewicht, welches ich ja fest mit dem Oberwagen verschweißt habe:

Da habe ich mir aus zwei ABS-Platten a' 3mm Distanzstücke gebaut und
mittels Kleber fixiert. Der Empfänger wurde auch - mittels
Doppelseitigem Klebeband - montiert:

Daraufhin habe ich beide Distanzstücke miteinander gebrückt Diese Verbindungsbrücke hat zwei Funktionen. Zum einen, als Auflagefläche des Akkus und zum anderen, das seht ihr später.
Desweiteren kam auch noch ein kleiner Distanzwürfel vor dem Empfänger
hin. Da sonst mein Akku schräg aufliegen würde und dann die Funktion
der Heckschublade für'd Katz ist (Klemmgefahr)

Und hier nun die Auflösung, wofür die Brücke noch gut ist:

Somit kann ich meine Heckschublade immer sauber öffnen und schließen, ohne dabei irgendwelche Kabel einzuzwicken!

Noch ein Bild mit dem Akku:

Und zum Schluss die Heckschublade geschlossen:

Der Spalt zwischen des Heckgewichts und des Oberwagen kommt allerdings
nicht aufgrund des Empfängers, sonder wei meine Heckschublade am
Schienensystem ansteht. Diesen mm lasse ich vorerst. Das muss ich
sehen, ob und wie es im Gesamtpaket auffällt...

Mit dieser Lösung habe ich nun hinter dem Führerhaus genug Platz für die
restliche Elektrik und es bleibt auch ein Stück weit übersichtlicher...

Dazu aber demnächst mehr. Nun hoffe ich, dass morgen bereits die
ersten Lieferungen für den MAN eintreffen, denn dann geht es dort
tatkräftig weiter.

Hallo Leute,

für euren Lob.

Heute habe ich leider nur ein Bild und auch gleichzeitig hierzu eine Frage:

Ich habe das Servonaut SMB als Soundmodul. Fragt mich nicht von wem,
aber ein anderer PC490 Nutzer sagte mir nach einem Plausch, er ratet
mir, das SMB auf 7 statt auf 12 Volt mit dem aktuell verbauten
Lautsprecher laufen zu lassen. Da dieser jenige das schon seeeehr
lange macht, vertrau ich Ihm da mal.

Allerdings stell ich mir gerade eine Frage des Anschlusses:

Ich hab einmal die Zuleitung "Akku Plus" und "Akku Minus". Da schließe ich Bordspannung an.

Dann habe ich einen Servostecker, der lt. Bild an den Empfänger soll.

Versteh ich das nun richtig, dass ich diesen Servostecker entferne, die
Signalleitung blind lasse und das Plus/Minus Kabel (vom Servostecker)
als Versorgungsspannung für das SMB verwende? (Natürlich dann in
gleichem Atemzug beim Servostecker des SMB's das Plus- sowie Minuskabel
blind machen).

Ist das so richtig oder liege ich hier komplett falsch? Oder ist es - für meine Zwecke - das falsche Bauteil?

Über eure Mithilfe wäre ich dankbar.
