Aufbau eines Claas 850 Axion oder : das absulute Geburtstagsgeschenk

Hallo Uli ,

man bin ich ein Töffel , habe ich sogar da .

Ja , ja , das Alter .................

Grüße Bodo

Hallo ,

auch wenn man es kaum sieht aber habe jetzt alle Beleuchtungen die ich Gestern verbaut habe mit einem CTI Modul PS2a verschaltet .

Neu sind nur die Randaleleuchten oben rechts und links neben dem Fahrerhausdach .

Geschaltet werden zusammen :

Schaltung a : vorne die zwei Hauptscheinwerfer mit den roten Rücklichtern zusammen ,

Schaltung b : die vier Zusatztscheinwerfer vorne an der Motorhaube ,

Schaltung c : die acht Arbeitsscheinwerfer unterm Dach ,

Schaltung d : die Randaleleuchten .

Das schönste , es hat Alles auf Anhieb funktioniert .

Ich muß schon sagen wenn die komplette Beleuchtung angeschaltet ist hat der Claas schon etwas von einem Weihnachtsbaum .

Grüße Bodo

Hallo und einen schönen Sonntag,

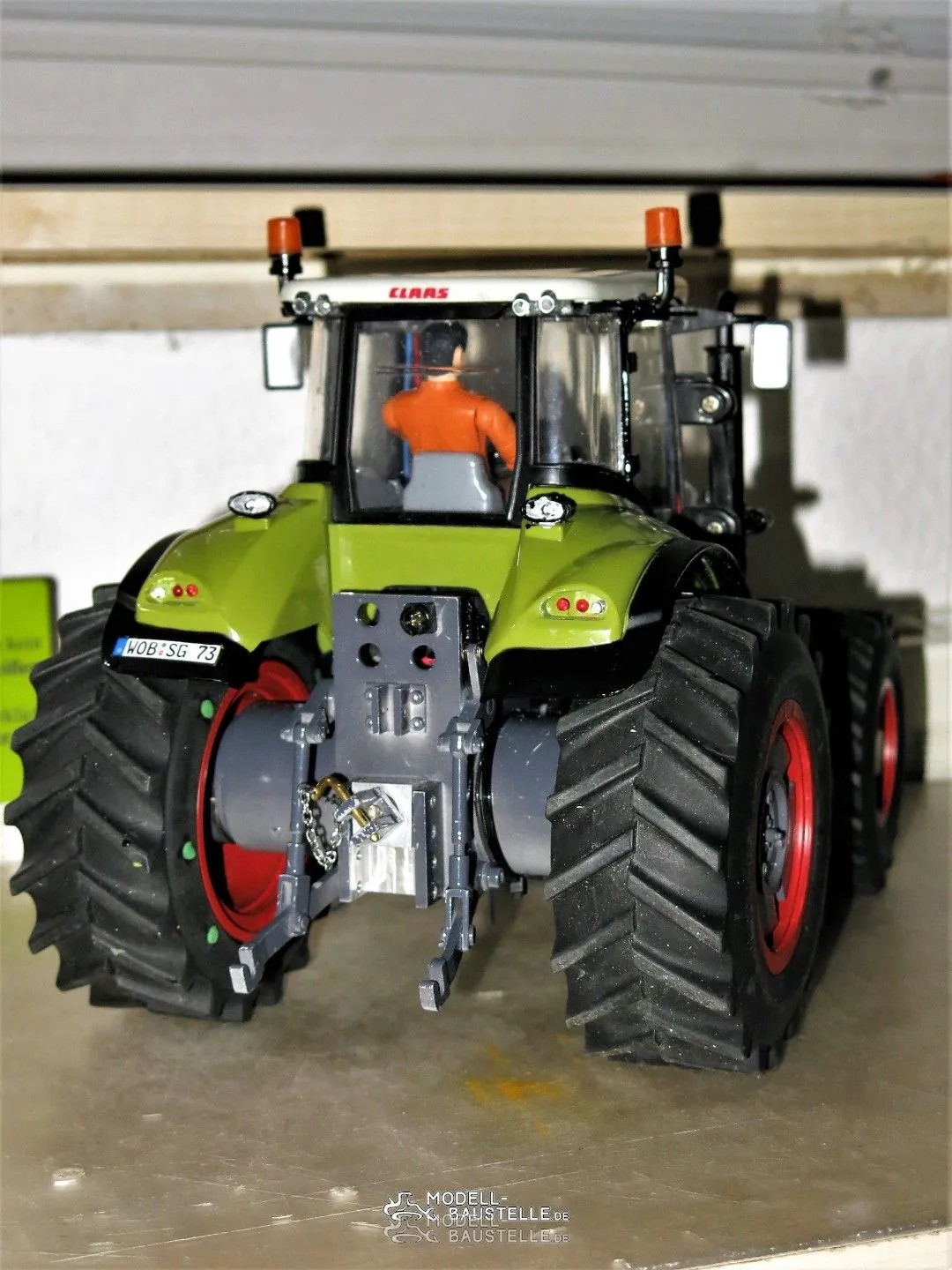

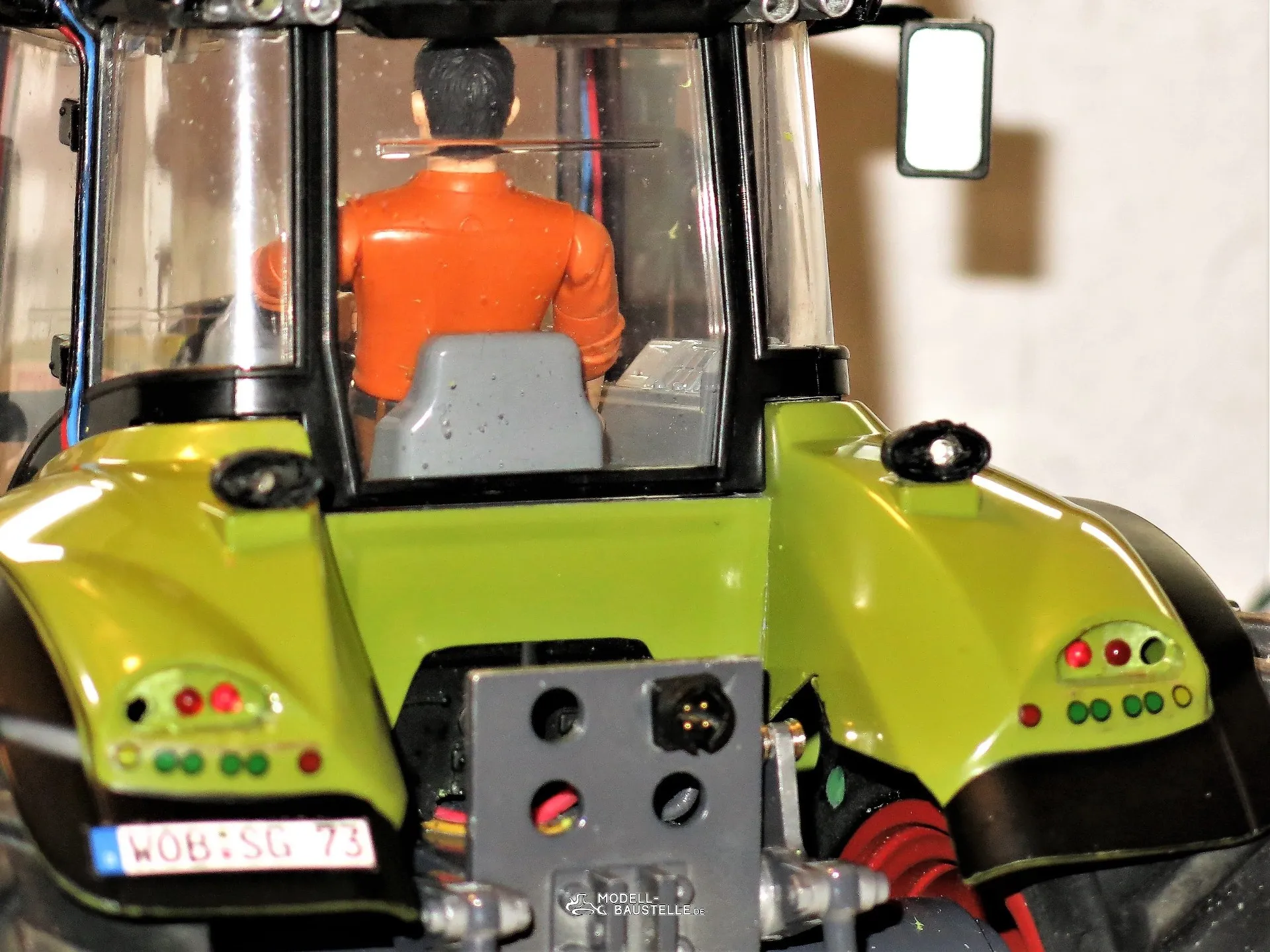

Heute wurde das Rückfahrlicht und das Bremslicht eingebaut und verschaltet .

Habe sicherheitshalber auch gleich die Aufnahme der Blinker hinten vorbereitet .

Die LED müssen noch auf der Rückseite mit Reflektoren ( Silberfarbe ) ausgestattet werden damit das Licht nur Vorne an der LED austritt .

Es hat Alles gut und zu meiner Zufriedenheit funktioniert.

Grüße Bodo

Hallo Sven ,

danke für die Blumen .

Das bekommst Du auch hin .

Grüße Bodo

Hallo ,

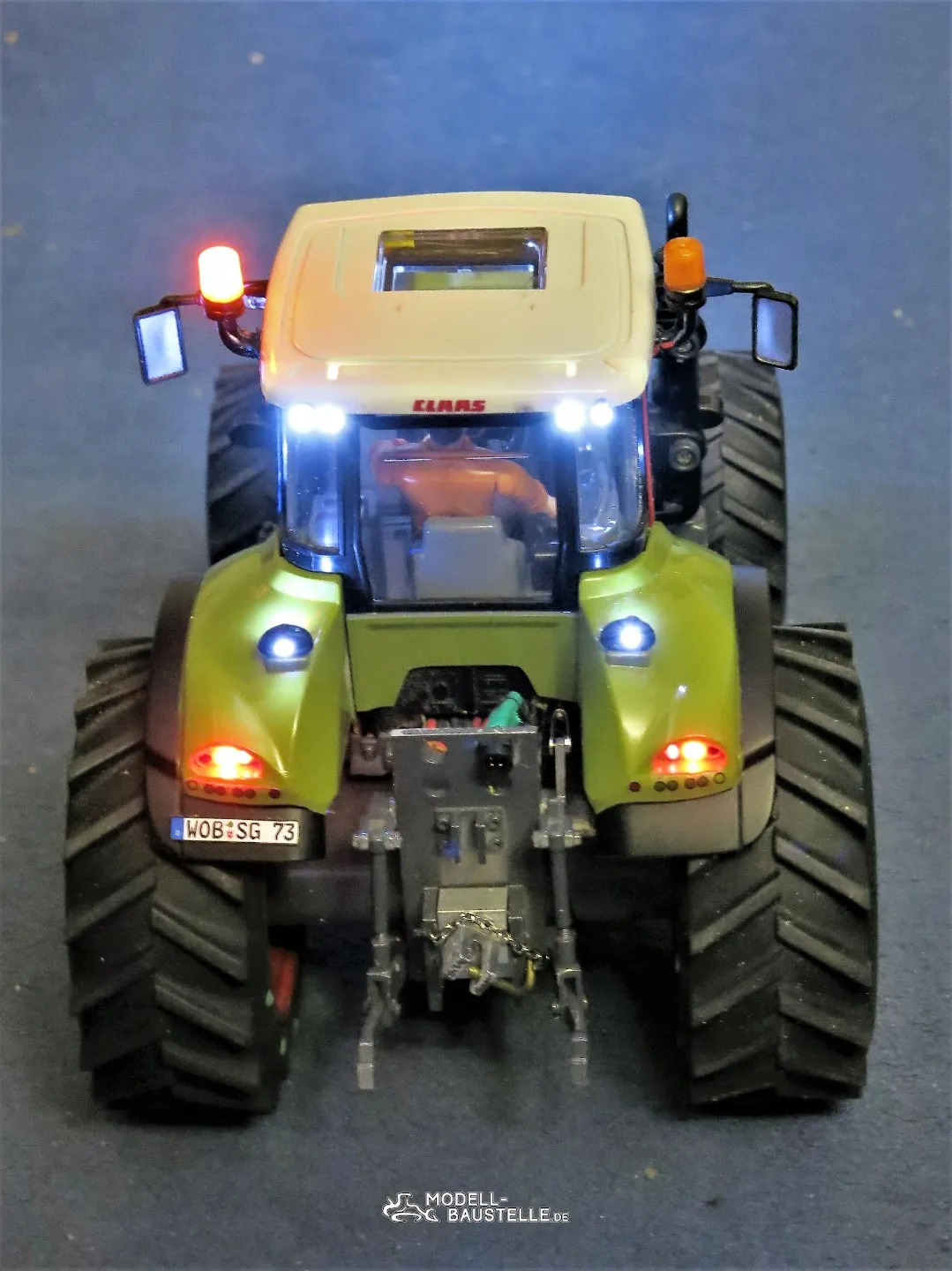

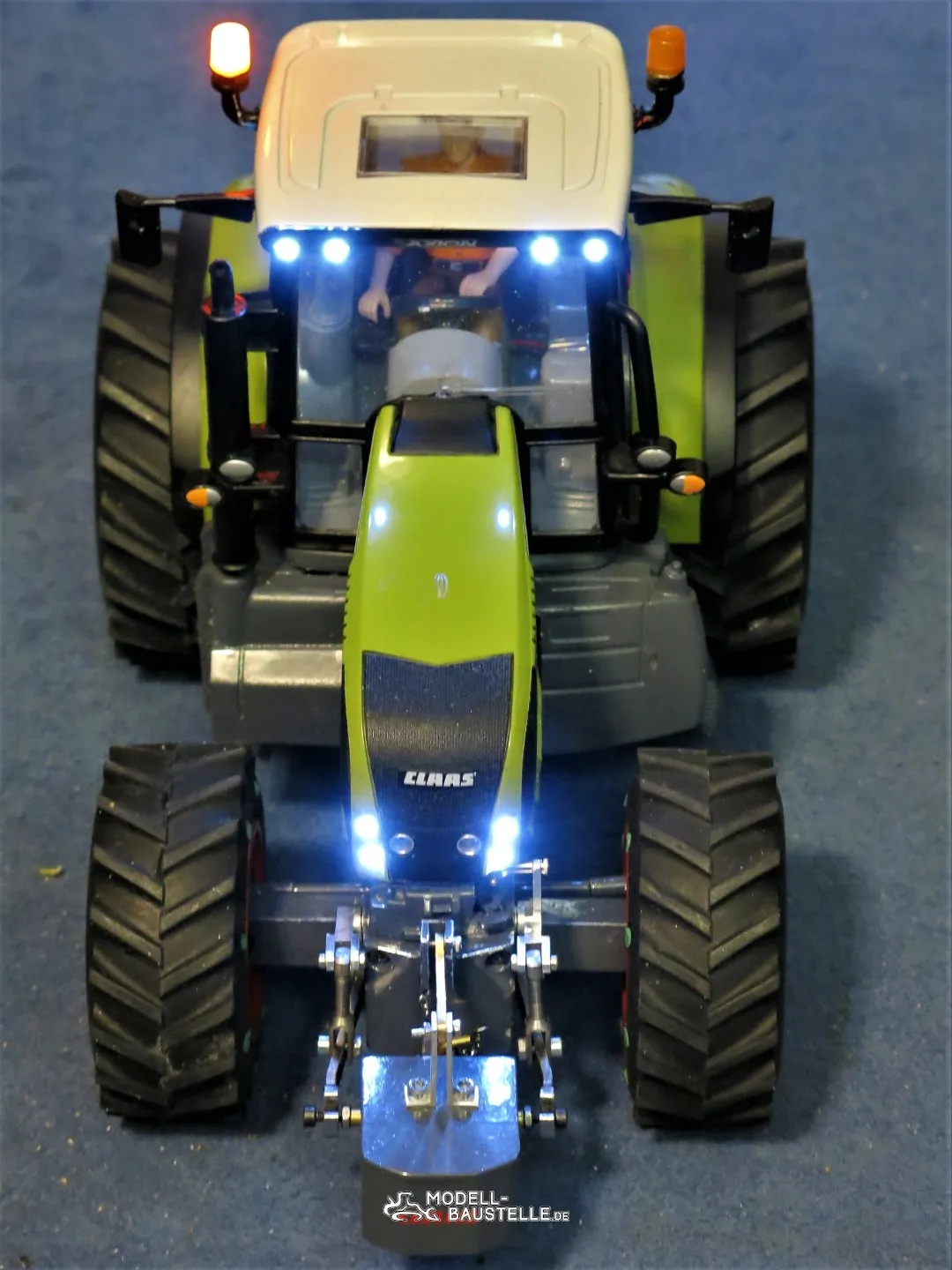

noch zum Sonntag , mit Licht .

Hups , da habe ich vergessen die vorderen Hauptscheinwerfer ein zu schalten .

Egal , sie funktionieren aber .

Grüße Bodo

Hallo ,

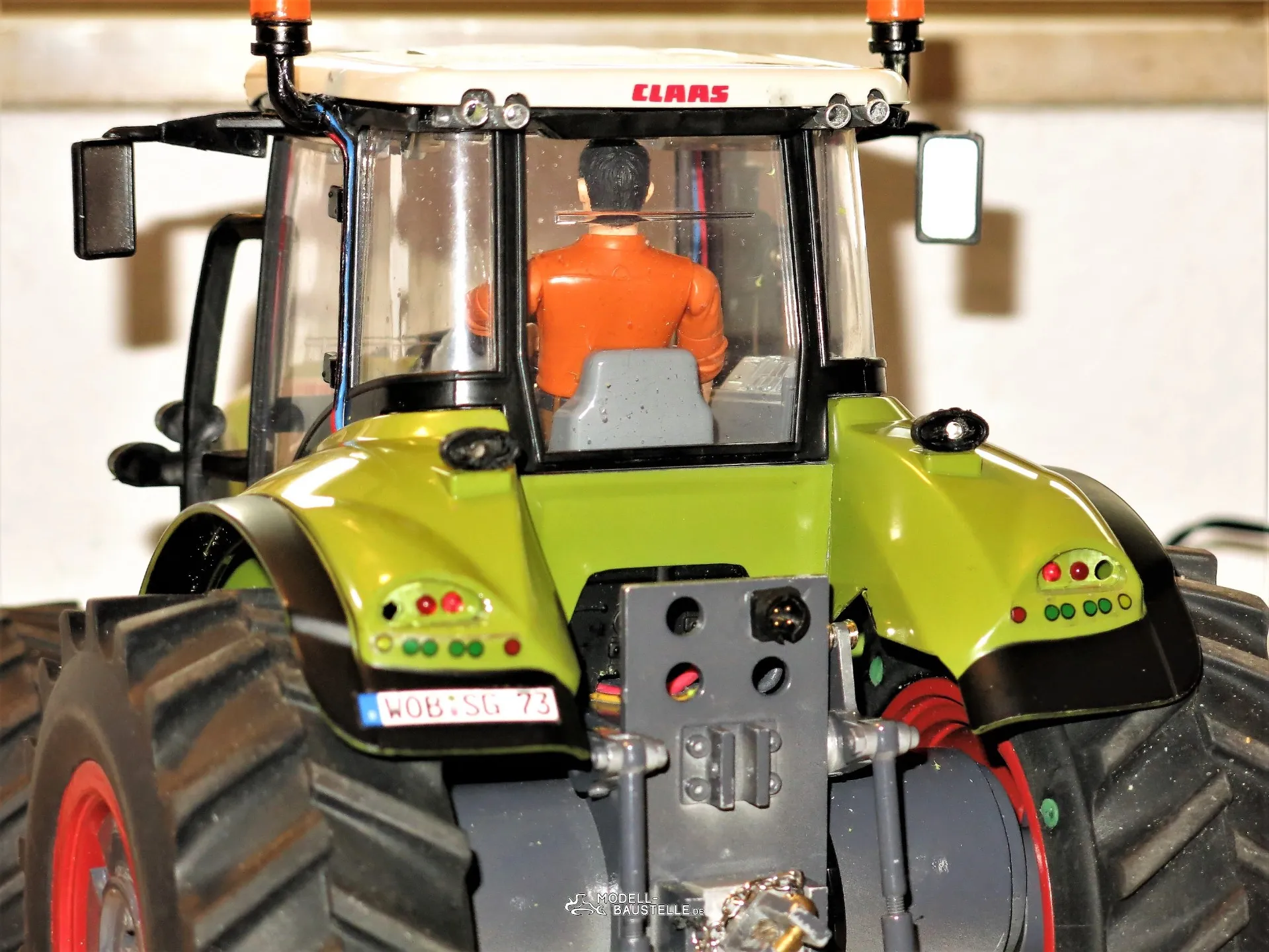

habe Heute nur die Kleinigkeit des Einbaues und des Verschalten der Blinker gemacht .

Man glaubt nicht wie lange dieser Kleinkram aufhält.

Hinten rechts und link außen sind leider die LED , wenn sie nicht in Betrieb sind nicht an ihrer Farbe zu erkennen.

Sind sie nicht in Betrieb so sind sie klar .

Vorne sind sie deutlich an dem orangenen Umfeld zu erkennen .

Habe auch vorhin gleich den entsprechenden Baustein von CTI dafür bestellt .

Den noch einbauen dann ist die Arbeitsaufgabe Licht abgeschlossen .

Wenn er das macht was soll dann ist ein weiteres Problem gelöst .

Das Warnblinkerproblem .

Grüße Bodo

Hallo ,

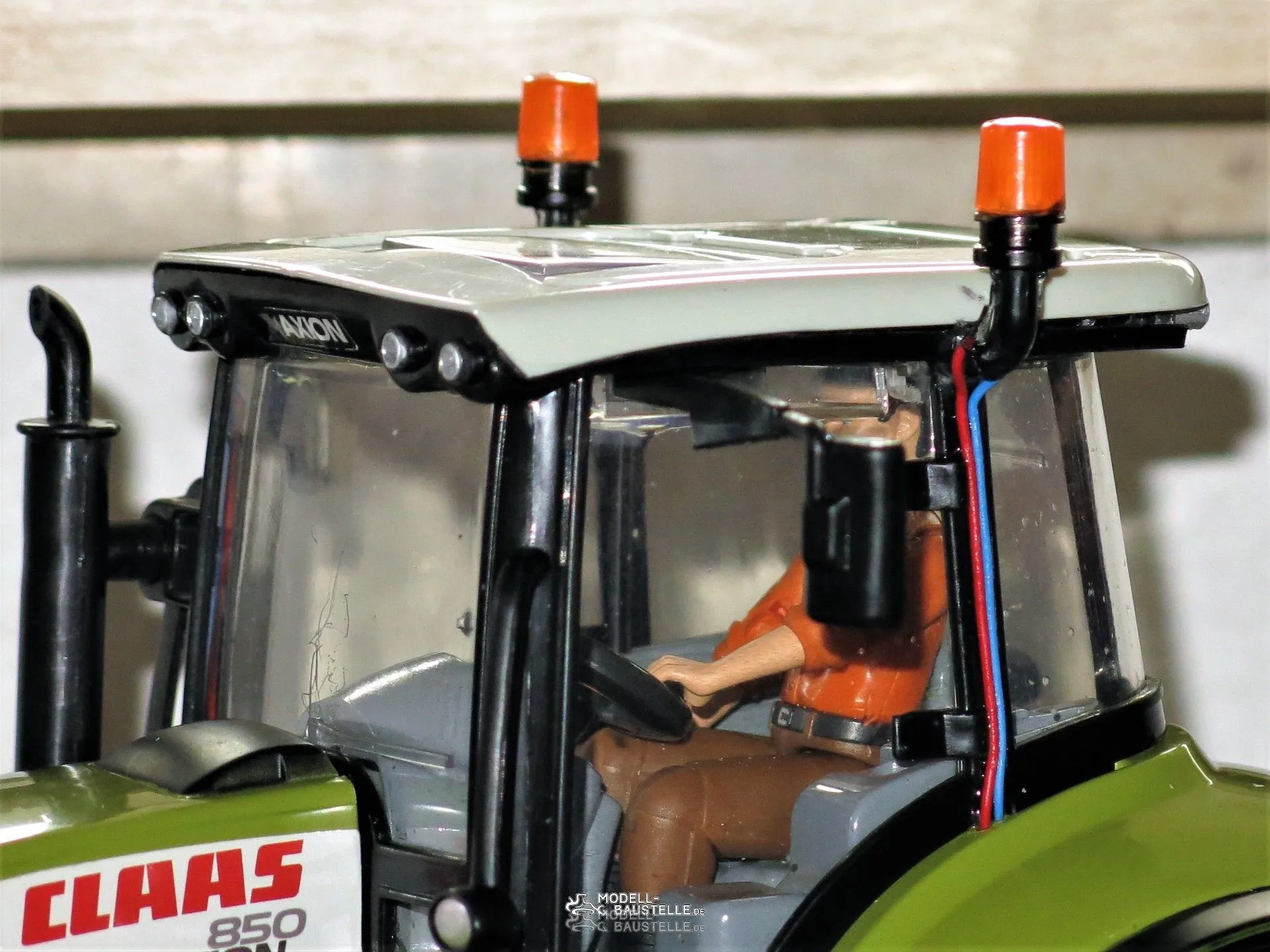

ich hatte die Randaleleuchten mit noch vorhandenen 5 mm Blimk LED aufgebaut .

Damit ich überhaupt die Bruder Lampengläser aufsetzen konnte ( die Inneren Steckstiffte wurden vorher entfernt )

mußte ich auf die Halter 4 mm starke Abstandsringe setzen .

Das sah mir zu Wuchtig und zu Plump aus .

Deswegen wurden 3 mm dicke Blink LED bestellt die Gestern ankamen .

Sofort machte ich mich daran die 5 mm LED gegen die 3 mm LED auszutauschen.

Durch den Austausch konnte ich die dicken Abstandsringe weglassen.

Jetzt sie Leuchten vernünftig und Maßstäblich aus .

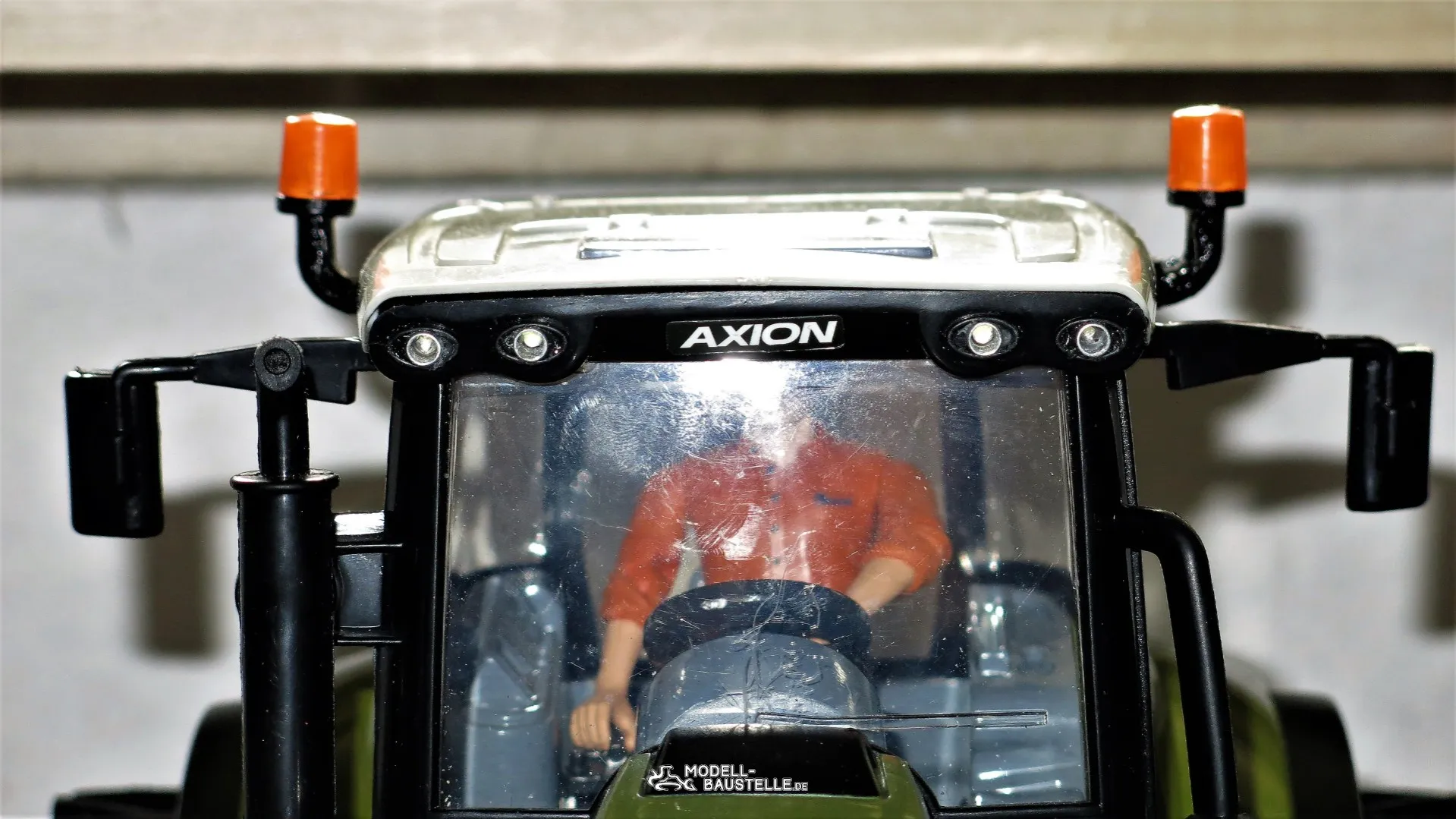

Hier zum Vergleich mit den vorher eingestellten Fotos die neue Höhe der Randaleleuchten .

Jetzt warte ich nur noch auf den Schaltbaustein von CTI .

Dann werden nur noch die seitlichen offenen Stellen unter der Motorhaube verschlossen und die Farben ausgebessert .

Wenn das abgeschlossen ist geht es wieder an den Krampe Anhänger .

Grüße Bodo

Hallo ,

manchmal weiss ich auch nicht was mich reitet ! ...........

Mir kam eine Idee und dann habe ich mich mal in meine Werkstatt begeben ...................

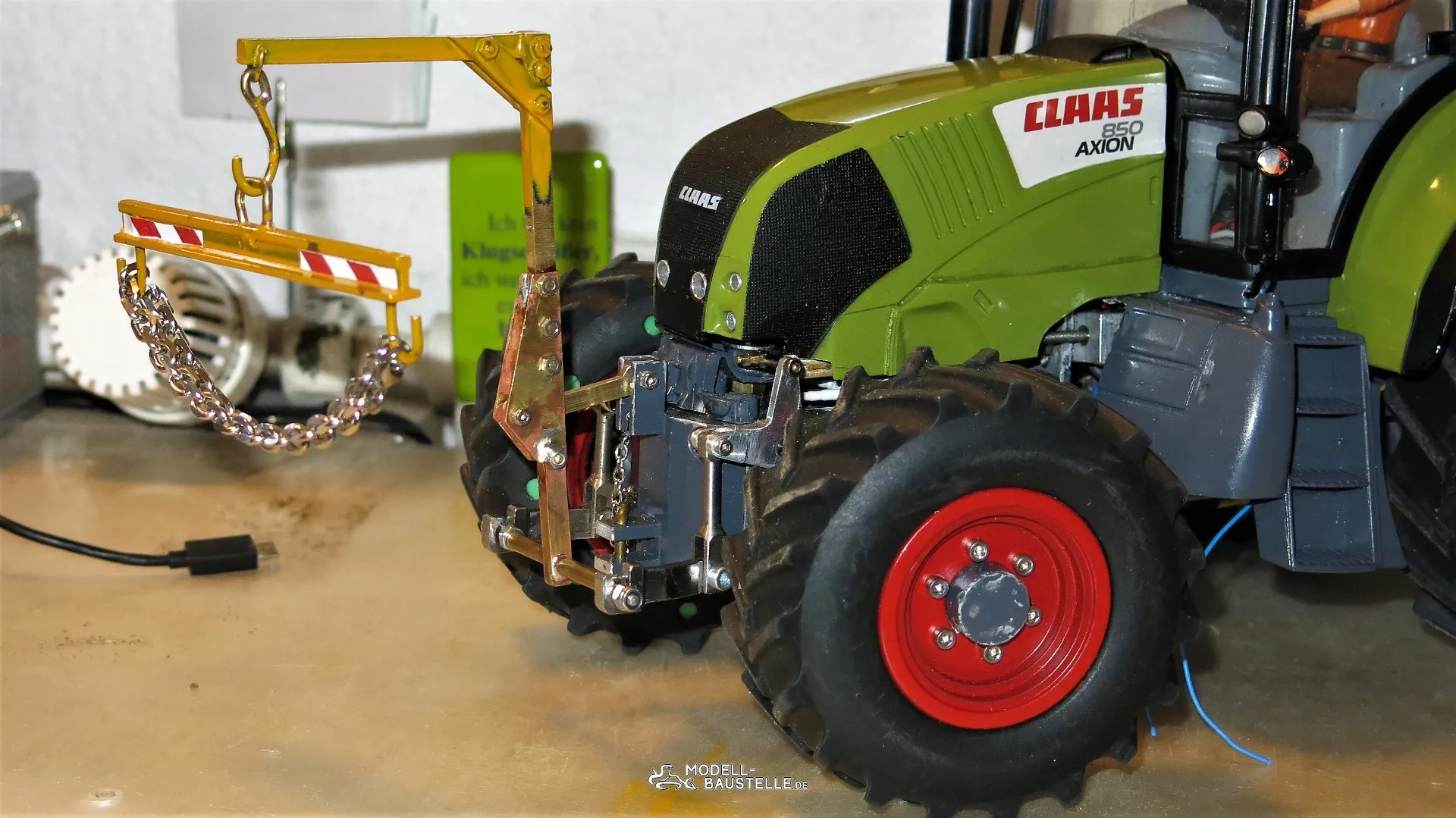

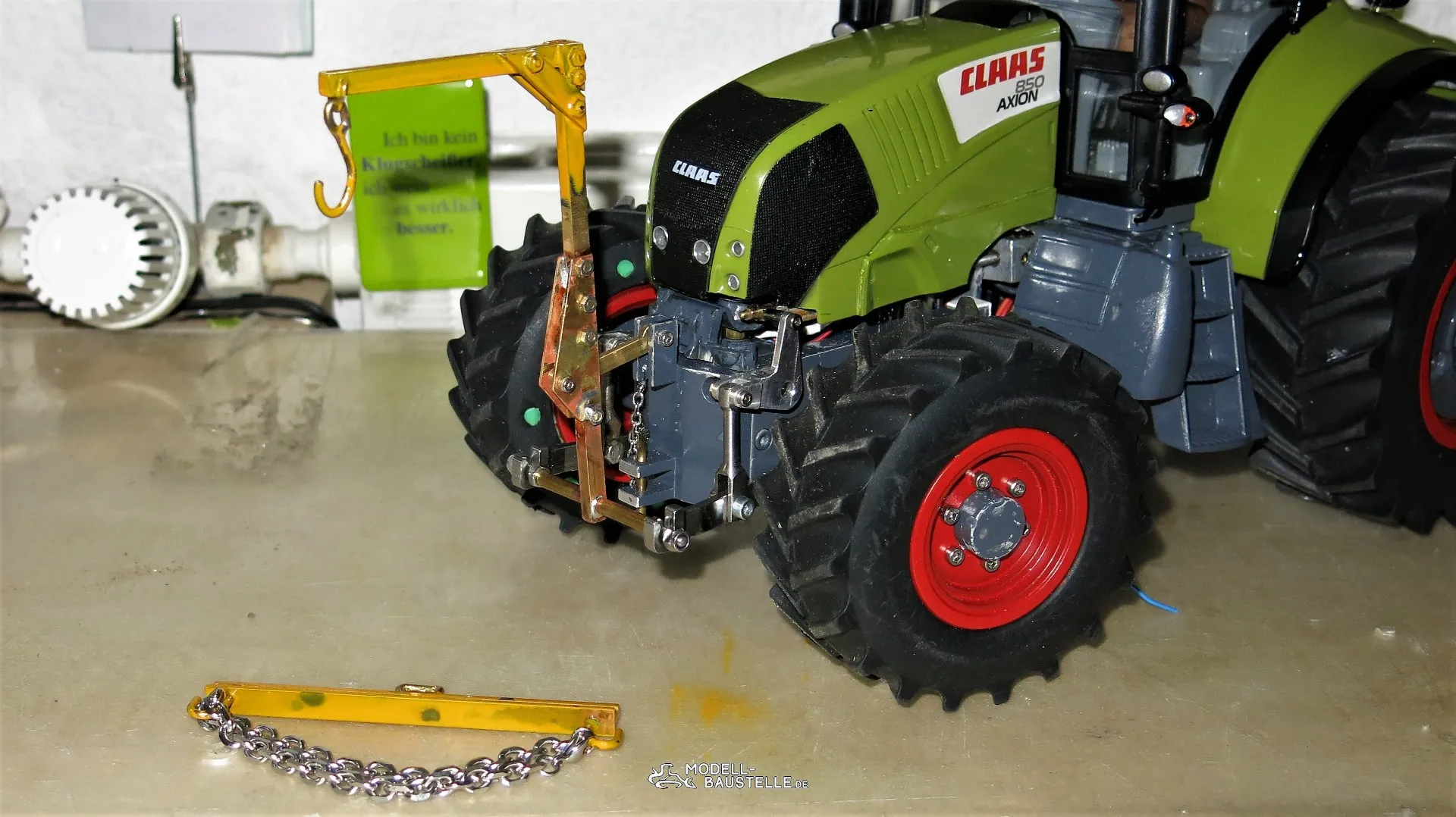

Heraus kam ein kleiner Kranarm mit Ladebalken für den vorderen Kraftheber von Landos Claas .

Der Arm kann aber auch später an meinem Traktor eingesetzt werden .

Wenn ich mal einen schöneren Kranhaken finde wird dieser Haken ausgetauscht , aber erst einmal kann man ihn beim Spielen einsetzen .

Der kleine Kran besteht in der Hauptsache aus :

Teilen einer 4 x 4 mm Messing Rechteckstange , 2 zugeschnittenen 1 mm Messingblechen ,

7 ca. 12 mm M2 Messinggewindestange eingeschoben und verlötet, 10 M2 Muttern , ca. 70 mm M3 Edelstahlgewindestange ,

2 M3 Muttern und 2 M3 Selbsthemmende Muttern .

Der Ladebalken war ursprünglich ein Stück LGB Schienenprofil .

Ach ja und aus Lötzinn .

Grüße Bodo

Hallo ,

Gestern kam auch noch von CTI das Blinker und Schaltmodul PS4BW .

Es wurde heute Morgen gleich verbaut .

Das Modul funktioniert einwandfrei und sorgt jetzt dafür das die Blinker und die Warnblinkschaltung am Claas funktionieren .

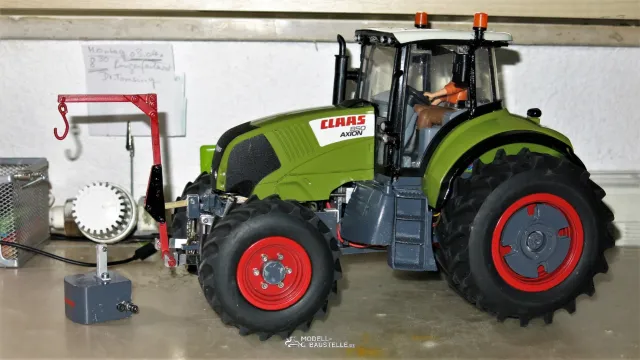

Habe auch dem kleinen Kranarm seine endgültige Farbgebung verpasst .

Grüße Bodo

Hallo ,

hier das nächste Ergebniss einer Idee und eines Vormittages in der Werkstatt .

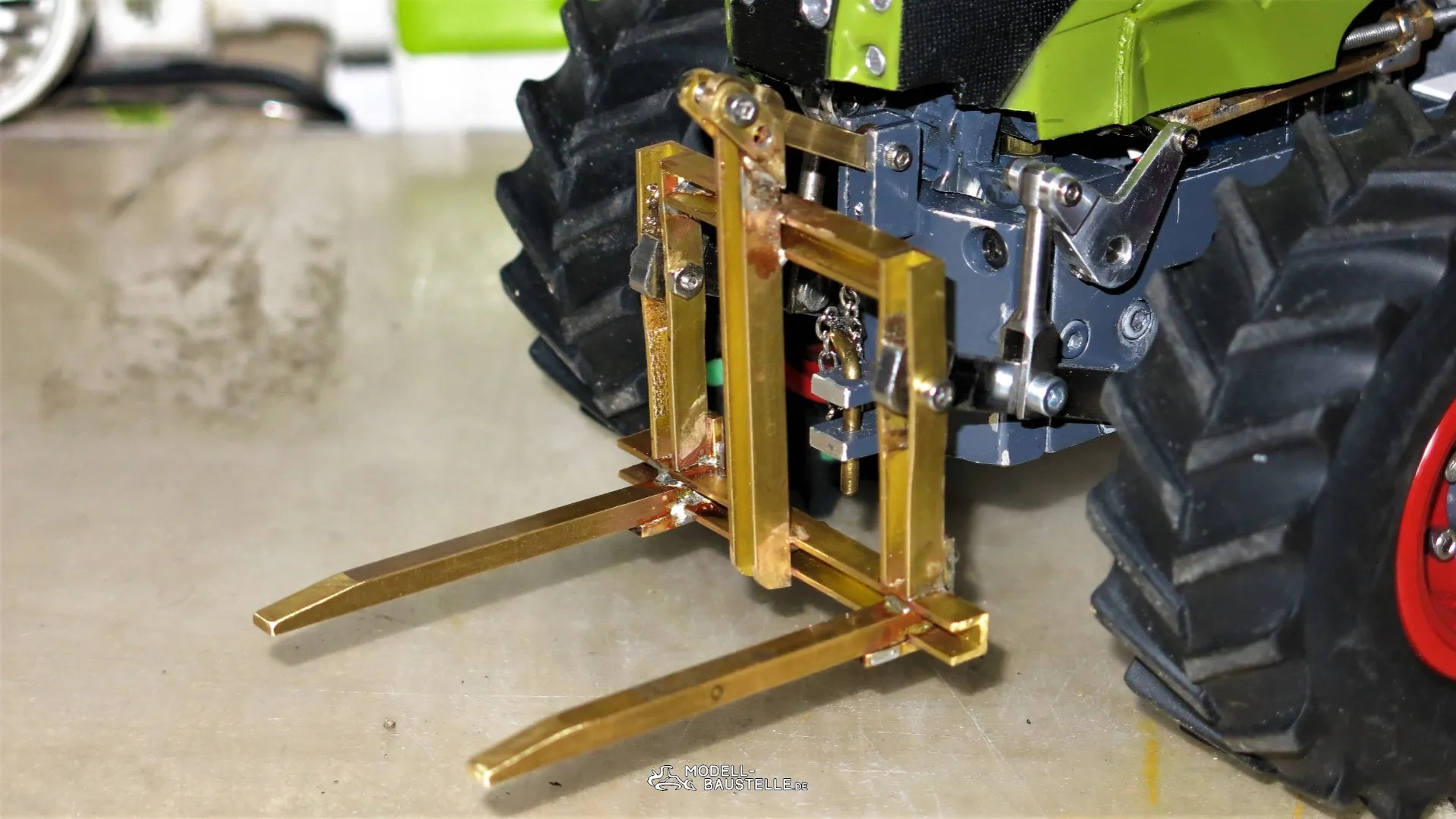

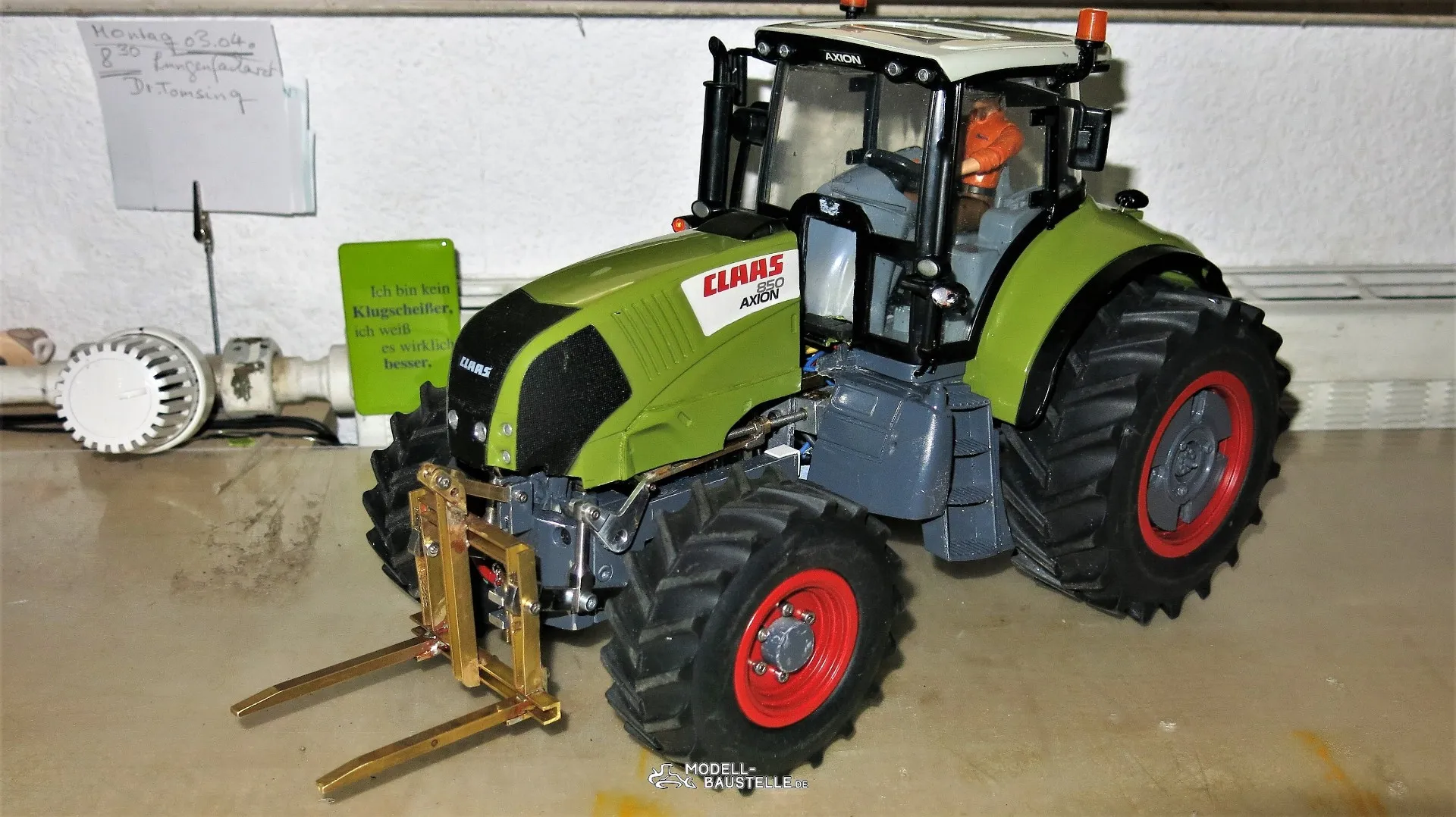

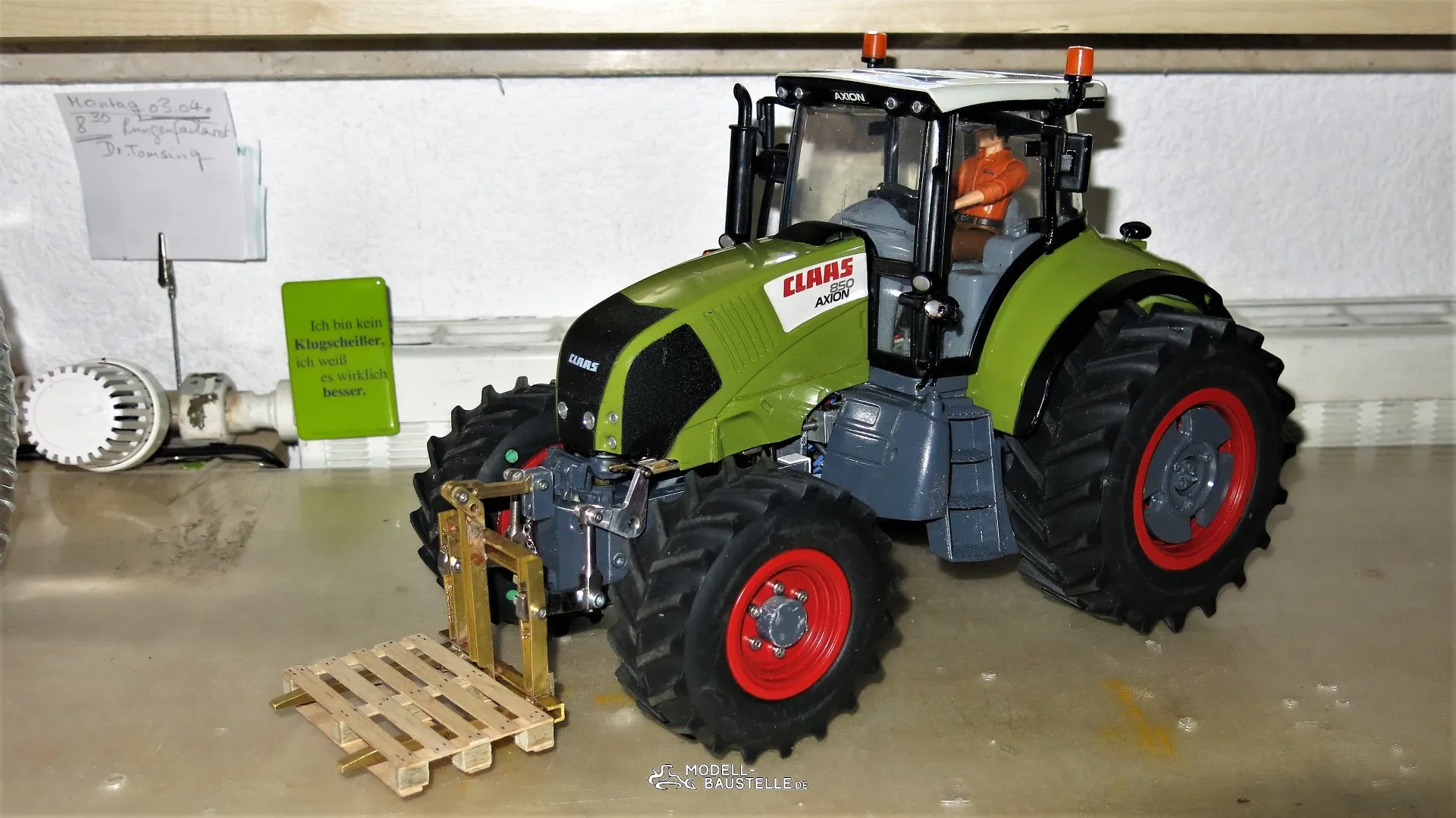

Ein Palettengabelsystem ( muß mal nachsehen wie so etwas wirklich heist ) zum Umsetzen aller möglichen Dinge und Gerätschaften .

Die originale Bezeichnung ist : " Gabelträger mit Flachgabelzinken " .

Man kann es aber auch verkomplizieren ! ! !

Es wurde in sich verstärkt , verschraubt und verlötet .

Über die Farbe muß ich mir noch Gedanken machen .

Grüße Bodo

Hallo ,

sogar die Europaletten passen .

GA , Ga , G... !

Grüße Bodo

Guten Morgen Brian , einen schönen Sonntag ,

, ich spiele eben gerne .

An einen Frontlader denke ich im Augenblick nicht .

Aber wenn ich ehrlich sein soll , mir schwirrt da schon so eine typische Bodoidee durch den Kopf .

Die Möglichkeiten Deiner Fahrwerke ist gewaltig .

Zum Beispiel ein " old school Traktor " mit Ketten statt Reifen .

Ich möchte ja auch noch eine Raupe bauen und mir ist aufgefallen das ein interessantes Raupenfahrwerk durch eine neue Kombination

Deiner Fahrwerksteile auch verhältnismäßig leicht zu erstellen ist .

Vielleicht komme ich doch noch auf Dich zu , wenn ich darf .

Das zweite Traktorfahrwerk steht noch so wie ich es von Dir bekommen habe .

Erst muß ich Lando`s Claas und den Krampeanhänger zu meiner Zufriedenheit fertig bekommen .

Im Claas habe ich noch ein kleines Elektronikproblem zu lösen und am Krampeanhänger muß noch einiges in Sachen Optik gemacht werden .

Grüße

Hallo ,

befinde mich jetzt wieder im normalen Arbeitsmodus .

Mußte erst einmal eine Nacht darüber schlafen .

Denn gestern Nachmittag war bei mir nichts mehr möglich.

Beim Claas ist in der Beleuchtungselektronik irgent etwas aufgeraucht .

Ich habe vor Frust und Wut geschäumt .

Denke das es das CTI Blinkmudul erwischt hat denn seltsamer Weise hat es auch die Elektronik des Lenkservos zerstört .

Von Beiden die Kabel die zum Empfänger führen werden paralel geschaltet .

Habe aber den Auslöser nicht gefunden und auf Grund dessen die ganze Verkabelung wieder auseinander gerissen

um sie in den nächsten Tagen wieder komplett neu aufzubauen .

Der Istzustand :

Grüße Bodo

Hallo ,

auf dem vorhergehenden Bild sieht mann richtig das ich Gestern aus Frust nicht gerade zimperlich mit dem Claas beim Entkernen umgegangen bin .

Hatte er eigentlich garnicht so Verdient .

Aber ich habe Heute den Auslöser der Katastrophe gefunden .

Das externe BEC hat nicht wie angegeben 5 Volt raus gegeben sondern fette 10 Volt .

Das erklärt auch warum sich die Elektronik des Servos zerlegt hat .

Warum der Empfänger , zum Glück , das unbeschadet überstanden hat verstehe ich zwar nicht ist aber auch egal .

Da müssen Ströme geflossen sein ...... Wahnsinn .

Aber es gibt auch etwas positives zu Vermelden .

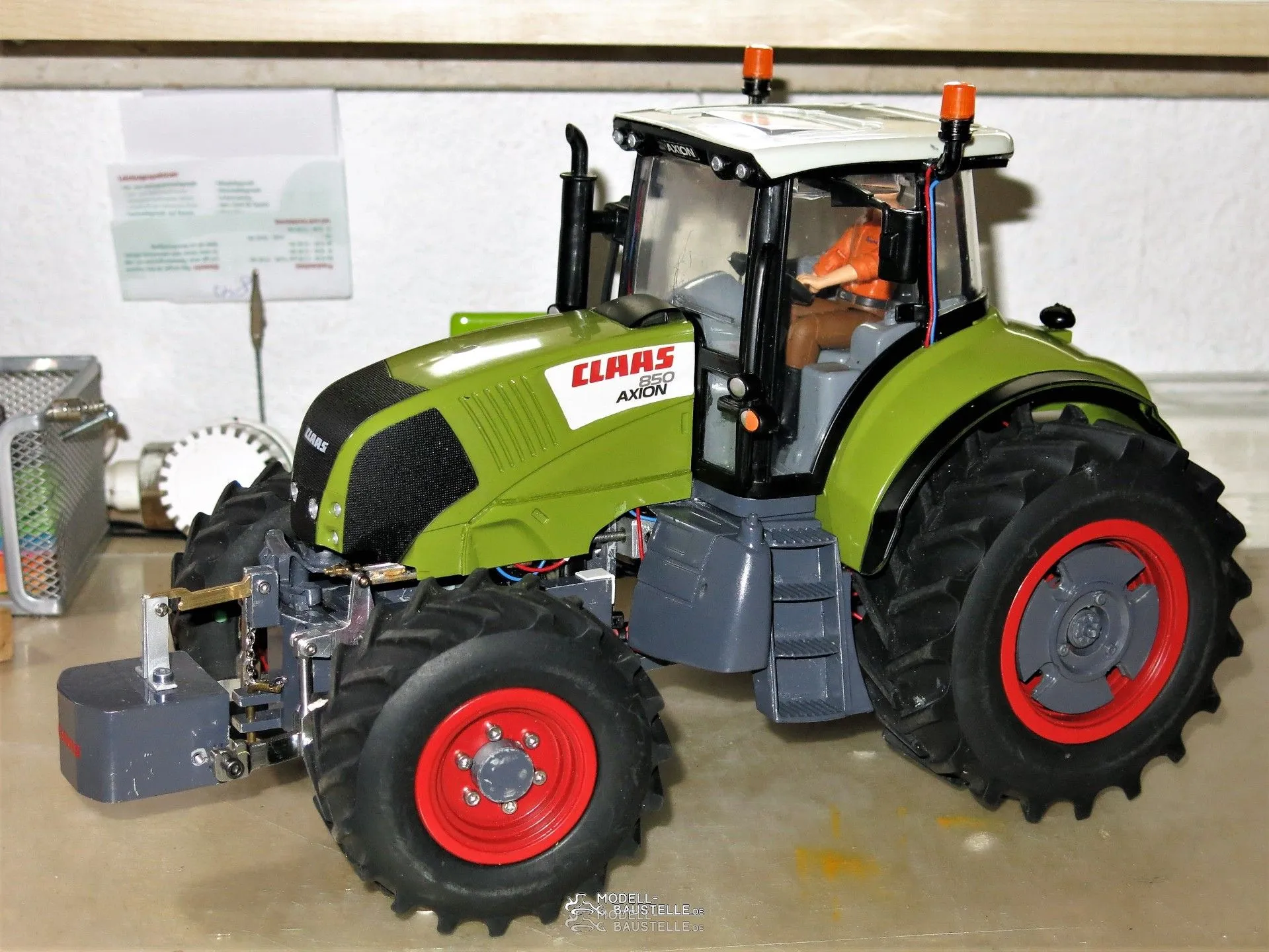

Der Claas läuft wieder ! ! !

Des weiteren hat sich herausgestellt das dem CTI Blinkbaustein nichts geschehen ist .

Also es geht Voran .

Bisher funktionieren wieder die Blinker , die Warnblinker , und schaltbar das Abblendlicht mit den dazu gehörenden Rücklichtern .

Mache jetzt mal ne Pause . vielleicht mache ich nachher weiter , mal sehen .

Grüße Bodo

Hallo Uli ,

danke für die Blumen .

Aber ehrlich , noch mal brauche ich das nicht .

Grüße Bodo

Hallo ,

leider haht es doch die anderen zwei CTI Schltbausteine zerrissen .

Also muß die Beleuchtung doch erst einmal im kleinen Rahmen bleiben bis meine Geldbörse mir sagt : " OK , du kannst wieder kaufen " .

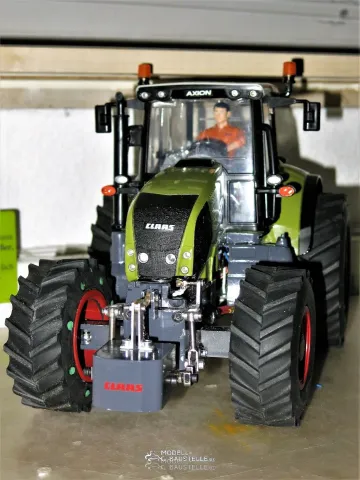

Es ist allein wieder schön den Claas komplett montiert zu sehen .

Grüße Bodo
