Komatsu Mobilbagger PW 180-10 "Ein Baubericht aus der Region Bern"

    Zusammenbau Pratzen

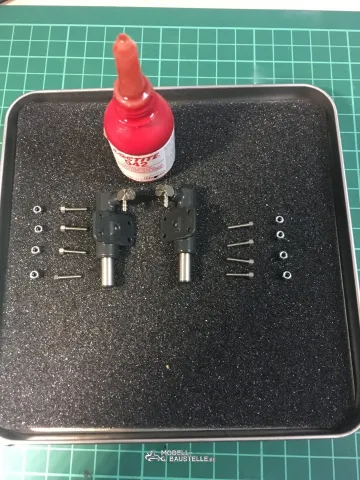

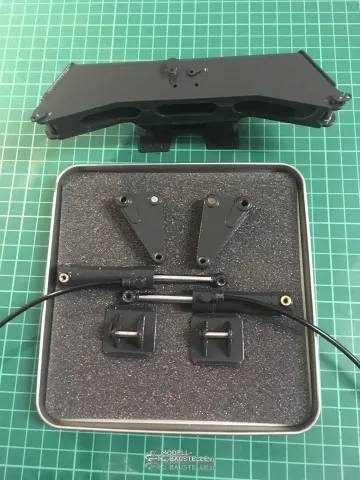

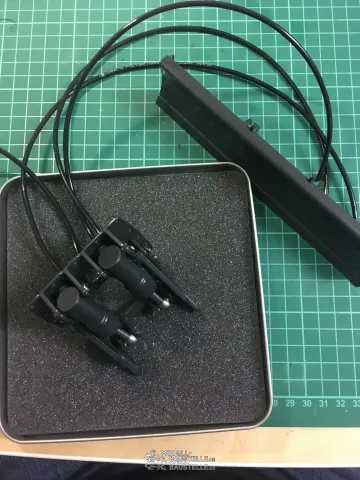

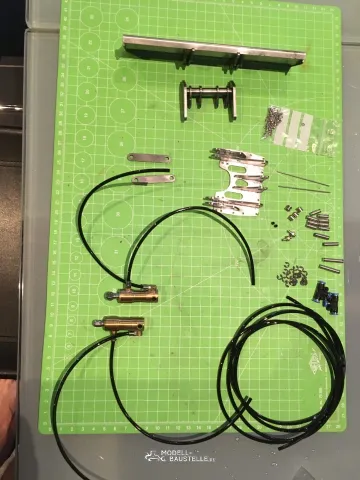

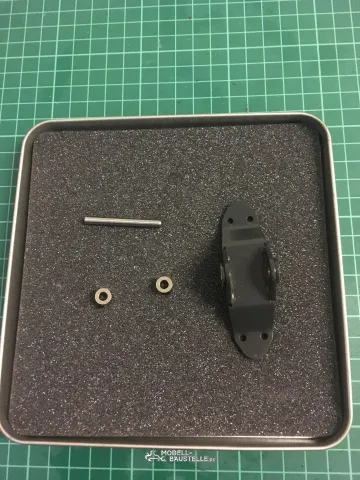

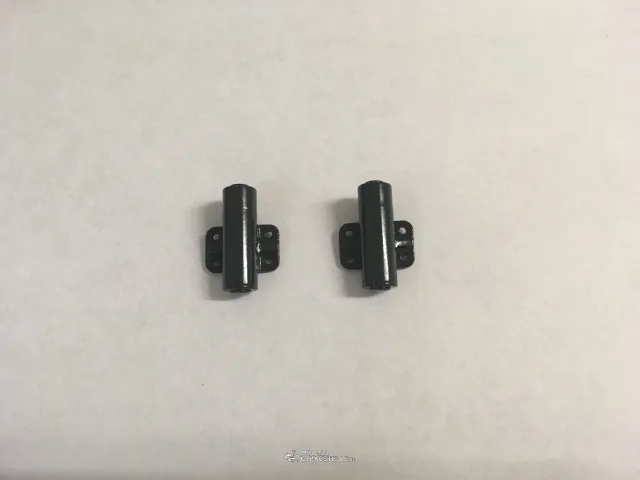

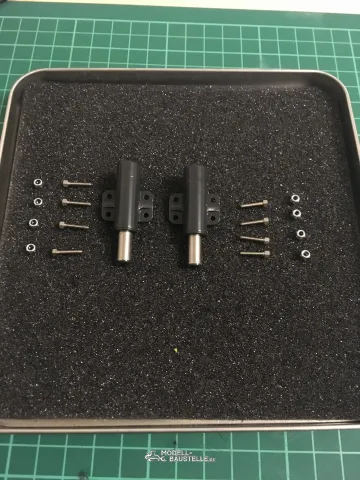

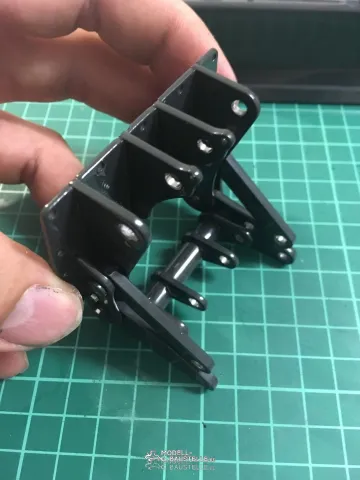

    Bausatzinhalt der Pratzen

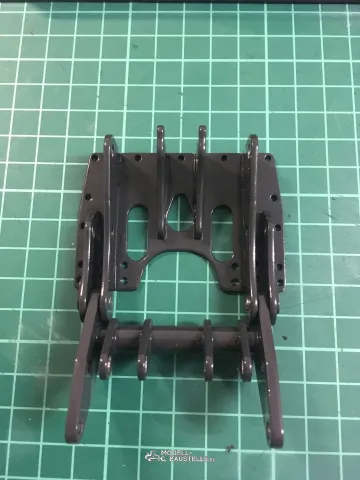

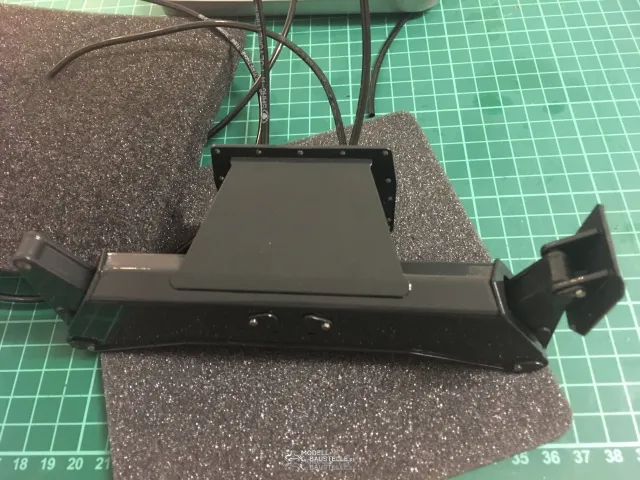

    Nach dem Lackieren


    Nun zum Zusammenbau...








    Grüsse aus der Region Bern


    Mirko :undweg:


    Du gehst deinem Hobby nach und vergißt die Welt um dich herum. Aber glaub' bloß nicht, daß die Welt dich auch vergessen hat. Irgendwer hat dich immer fest im Blick. Und wenn du Pech hast, ist es deine Frau. (peter e. schumacher)

    Zweiter Teil Pratzenzusammenbau

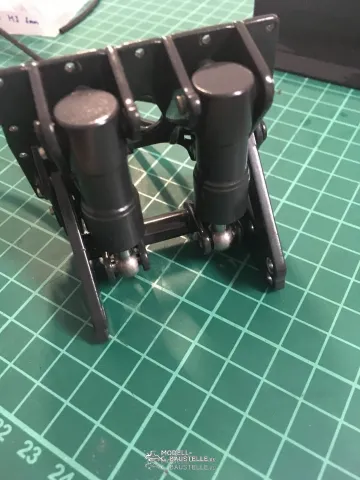

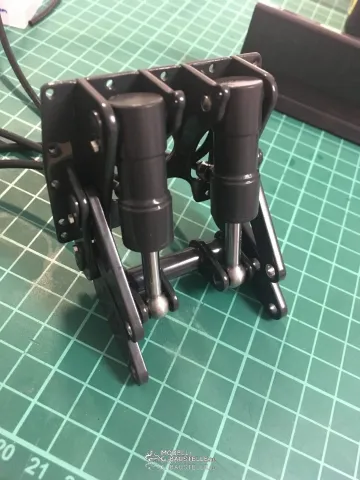

    Der Zusammenbau des Pratzenbausatzes hat mir eine riesen Freude gemacht!

    Mein Ziel wird hier sein das ich die Pratzen wie auch im Original einzeln ansteuern kan, dazu aber später mehr... :hand:

    Grüsse aus der Region Bern


    Mirko :undweg:


    Du gehst deinem Hobby nach und vergißt die Welt um dich herum. Aber glaub' bloß nicht, daß die Welt dich auch vergessen hat. Irgendwer hat dich immer fest im Blick. Und wenn du Pech hast, ist es deine Frau. (peter e. schumacher)

    Hallo Thomas

    Danke, geht gleich weiter :hand:

    Grüsse aus der Region Bern


    Mirko :undweg:


    Du gehst deinem Hobby nach und vergißt die Welt um dich herum. Aber glaub' bloß nicht, daß die Welt dich auch vergessen hat. Irgendwer hat dich immer fest im Blick. Und wenn du Pech hast, ist es deine Frau. (peter e. schumacher)

    Zusammenbau Schild

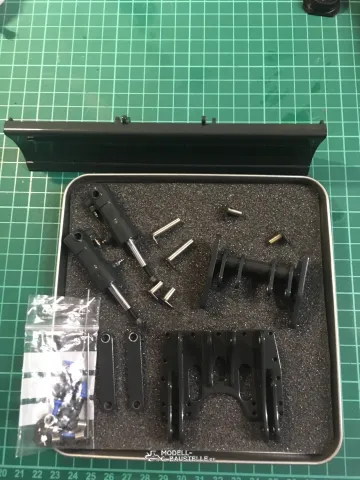

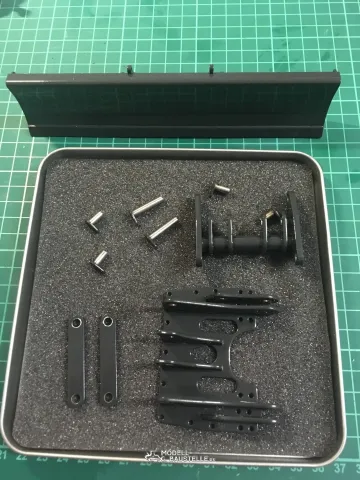

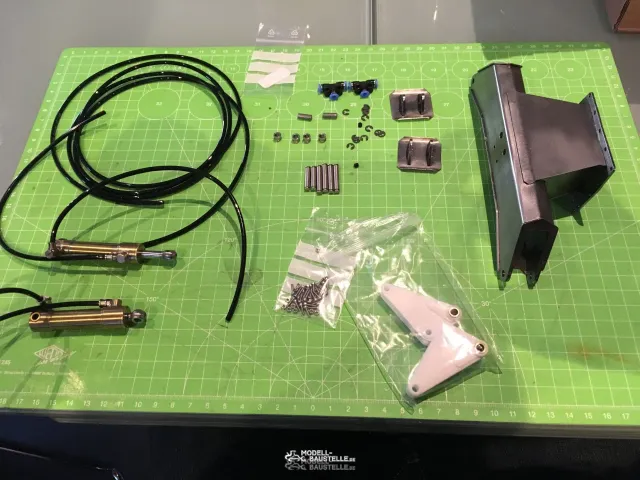

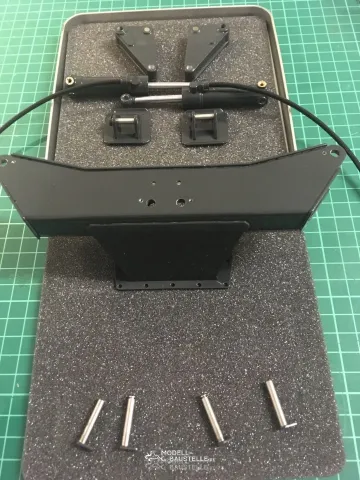

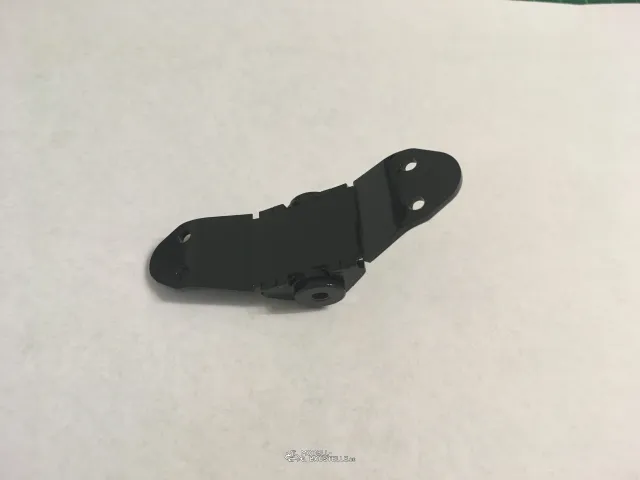

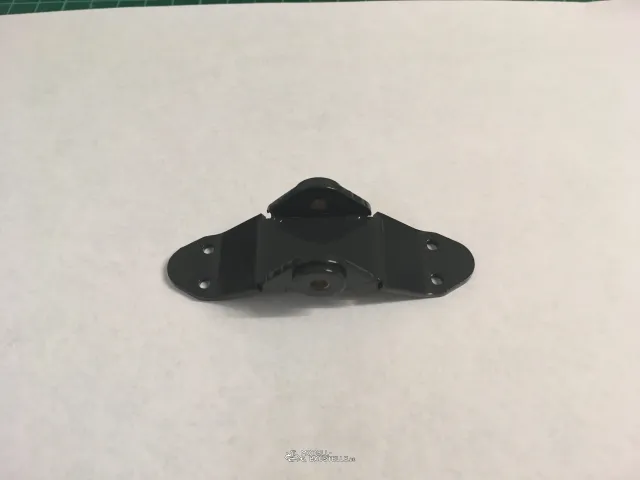

    Bausatzinhalt des Schildes

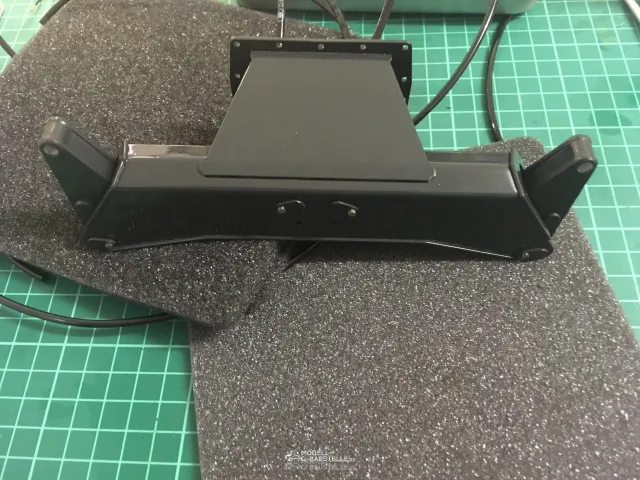

    Nach dem Lackieren

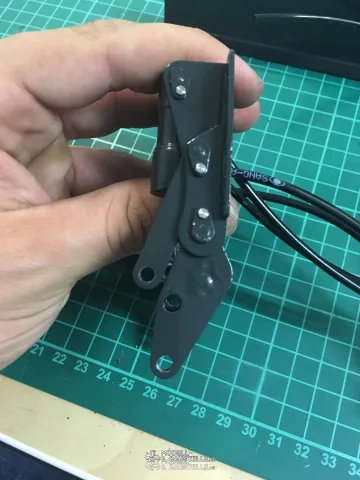

    Nun zum Zusammenbau...

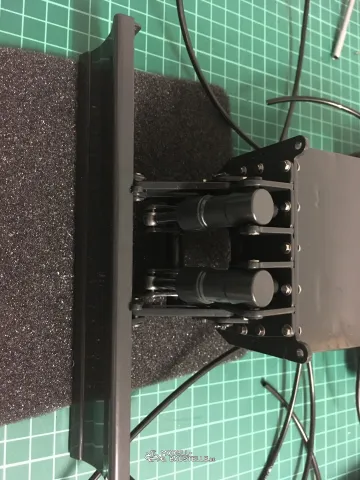

    Das Schild wird erst Später montiert, da es beim nächsten Bauabschnitt hinderlich wäre...


    An der Stelle mal ne allgemeine Frage: Mehr Text oder weiter so mit den Bildern?


    Wer keine Zeit zum schreiben hat und der Baubericht mit den Bildern so weiter gehen soll, klickt doch "Gefällt Mir", :D:

    Bis Bald :hand:

    Grüsse aus der Region Bern


    Mirko :undweg:


    Du gehst deinem Hobby nach und vergißt die Welt um dich herum. Aber glaub' bloß nicht, daß die Welt dich auch vergessen hat. Irgendwer hat dich immer fest im Blick. Und wenn du Pech hast, ist es deine Frau. (peter e. schumacher)

    Einmal editiert, zuletzt von Mirko (19. November 2017 um 16:58)

    Ich hab mal gefällt mir geklickt, aber nur weil es mir gefällt. Über mehr Text würde ich mich auch freuen.

    Viele Grüße

    Thomas

    Viele Grüße

    Thomas

    Hallo Thomas

    Hallo Andy

    Danke, klar mach ich den Baubericht wie ich möchte Andy, bin eben auch der Bilder Mensch :grins: Ich für mich denke, solange die Bilder genügen zeigen braucht es kein oder nur wenig Text.

    Und viele Bilder geben auch eher weniger Fragen ;)

    Grüsse aus der Region Bern


    Mirko :undweg:


    Du gehst deinem Hobby nach und vergißt die Welt um dich herum. Aber glaub' bloß nicht, daß die Welt dich auch vergessen hat. Irgendwer hat dich immer fest im Blick. Und wenn du Pech hast, ist es deine Frau. (peter e. schumacher)

    Hallo Mirko,

    grundsätzlich gefällt mir ein bilderreicher Baubericht. Insofern: "Gefällt mir"! - Dennoch finde ich, Du solltest Deine Erfahrungen, Herausforderungen und Änderungen beim Zusammenbau trotzdem mit genügend Text erklären, so dass auch diejenigen, die die Bauanleitung nicht kennen, Deine Schritte und Gedanken verstehen und eben diese deutlicher herauskommen. - Wäre schön, wenn Du Dir dafür Zeit nehmen könntest. - Vielen Dank!

    Hallo Chistian, danke für deine Rückmeldung.

    Bis jetz waren ja keine grösse umbauten, resp. die werden zu einem späteren Zeit noch erklärt.

    Werde es aber mir zu herzen nehem, jedoch denke ich auch das die Mitleser auch Fragen stellen können und der Bericht so auch noch mehr Lebt, als alles von vorn bis hinten zu erklären.

    Ich hoffe du weist was ich damit meine ;)

    Grüsse aus der Region Bern


    Mirko :undweg:


    Du gehst deinem Hobby nach und vergißt die Welt um dich herum. Aber glaub' bloß nicht, daß die Welt dich auch vergessen hat. Irgendwer hat dich immer fest im Blick. Und wenn du Pech hast, ist es deine Frau. (peter e. schumacher)

    Hallo Leute

    Nun starten wir mit dem Zusammenbau des Unterwagens :)

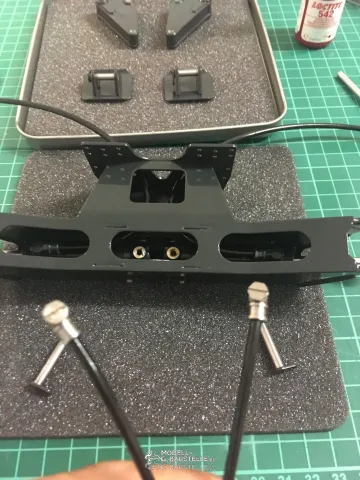

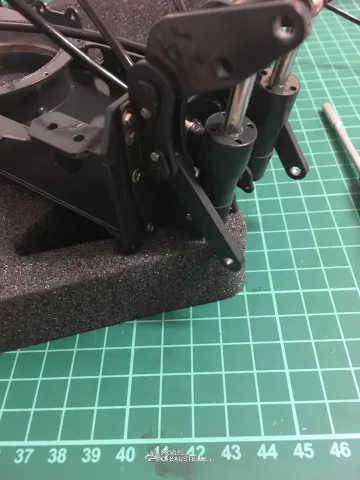

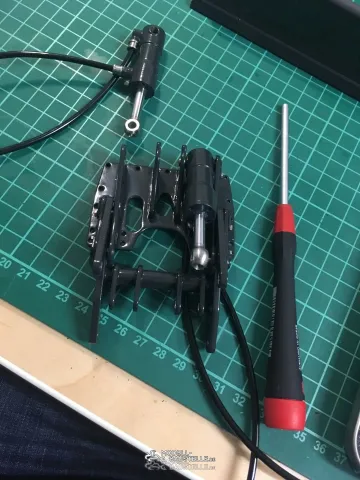

    Als erstes hab ich die Pendelzylinder montiert, die Verschraubeungen werden später angeschraubt, denn so ist der Einbau einfacher...

    Sandstrahlen



    Nach dem :lack:

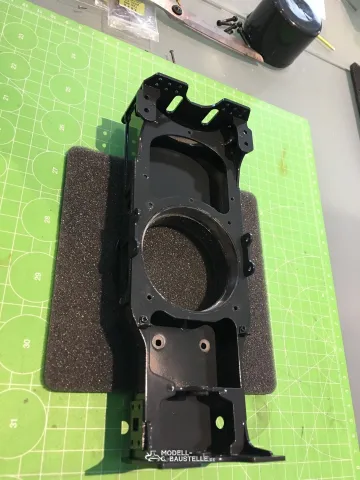

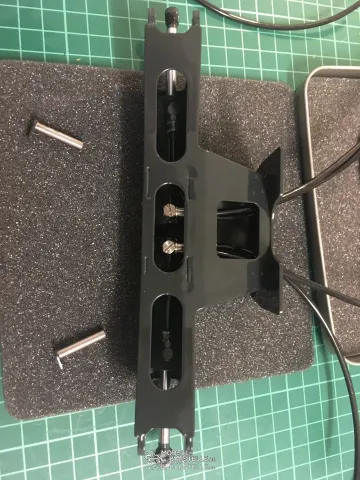

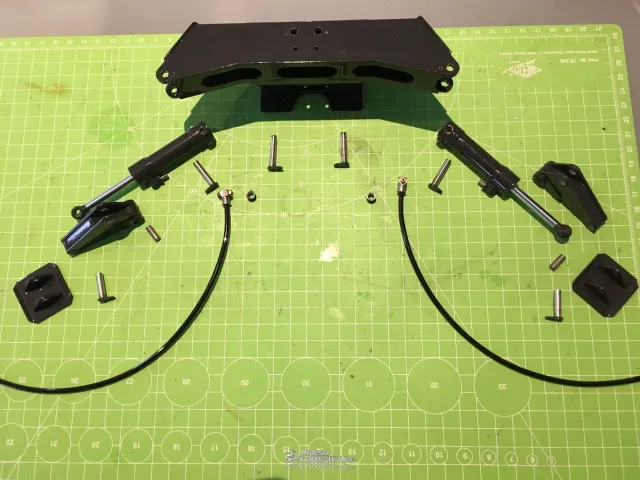

    Bereit für den Zusammenbau

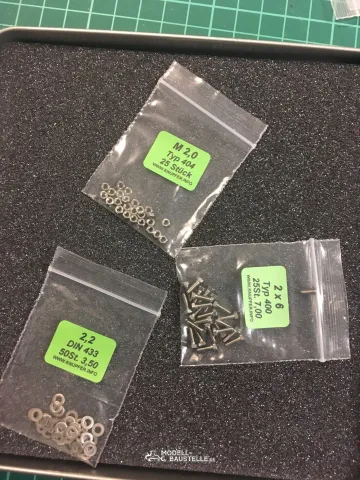

    Ich habe die Schrauben durch M2 Modellbauschrauben ersetzt...


    Der Zusammenbau, nun aber ohne Worte ;)





    Ich habe vor dem :lack: die Löcher um 1mm Aufgebohrt um nach dem :lack: den selben Lochdurchmesser zu haben.

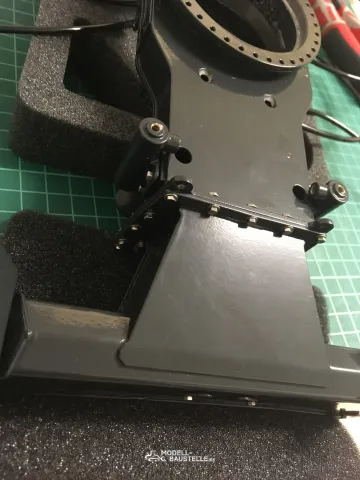

    Da mein PW 180 Pratzen und Schild erhält muss zuerst die Pendelsperre montiert werden!!!


    Wie schön von Erwin im am Anfang des Bauberichts erwähnte, ist es wichtig auf die Leichtigkeit des Pendels zu achten.

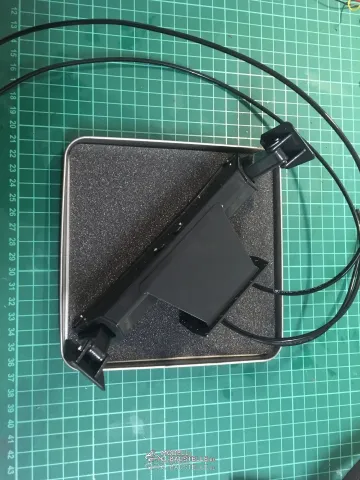

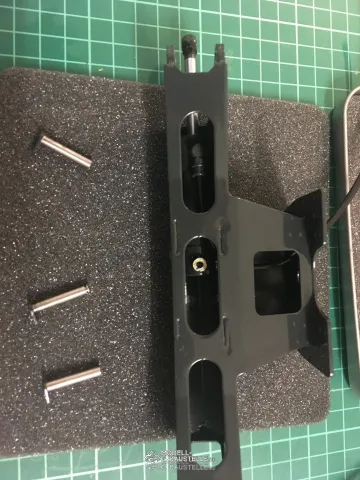

    Nach dem :lack:


    Ich hab die Lager eingesetzt und dan :lack: jedoch muss nun die Farbe abgeschliffen werden....

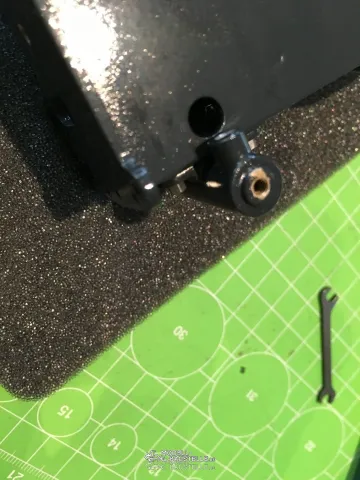

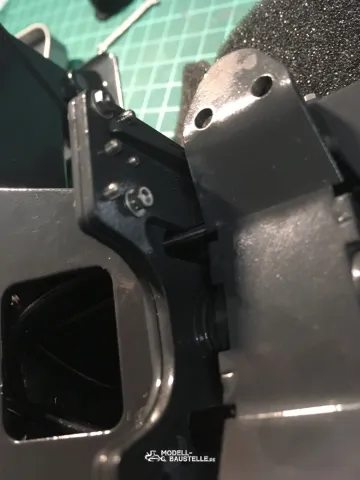

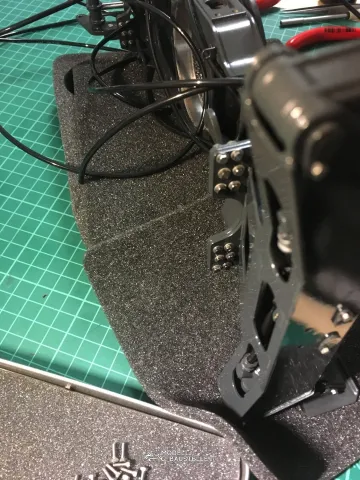

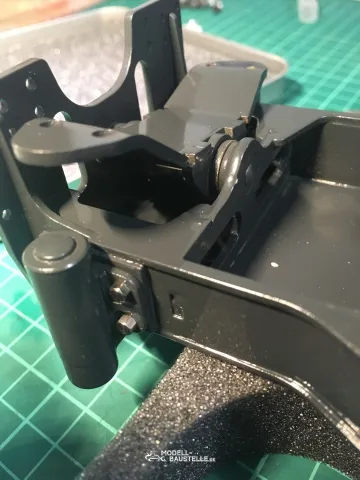

    Hier auf dem Bild zu sehen, die Lager sind etwas schmaler geworden.

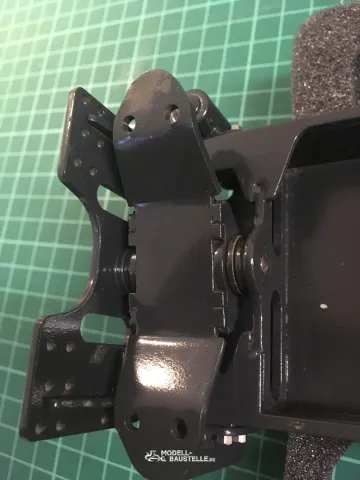

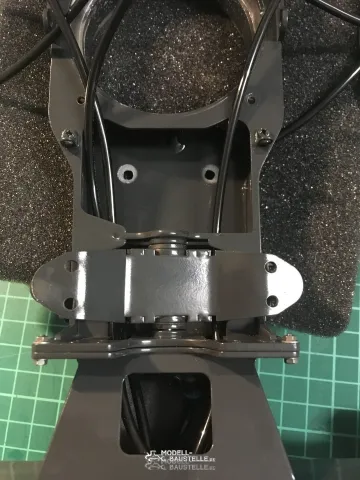

    Einbaugebaut seht das so aus.




    Hier auf dem letzten Bild seht man das ca 1mm Spielraum ist, und somit sich das Pendel frei bewegen kann.


    So dan Wünsch ich angenehme Nachtruhe :hand:

    Grüsse aus der Region Bern


    Mirko :undweg:


    Du gehst deinem Hobby nach und vergißt die Welt um dich herum. Aber glaub' bloß nicht, daß die Welt dich auch vergessen hat. Irgendwer hat dich immer fest im Blick. Und wenn du Pech hast, ist es deine Frau. (peter e. schumacher)

    2 Mal editiert, zuletzt von Mirko (23. November 2017 um 21:51)

    Hallo Sergio

    Danke. ich hoffe nicht nur wegen meiner neuen Wortkreation Einbaugebaut :S:kratz:

    Grüsse aus der Region Bern


    Mirko :undweg:


    Du gehst deinem Hobby nach und vergißt die Welt um dich herum. Aber glaub' bloß nicht, daß die Welt dich auch vergessen hat. Irgendwer hat dich immer fest im Blick. Und wenn du Pech hast, ist es deine Frau. (peter e. schumacher)

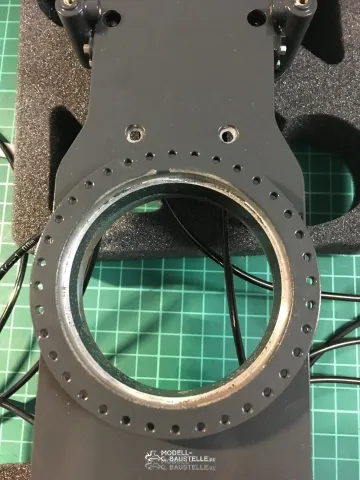

    Anbau Schild an Unterwagen


    Im Bausatz sind M1,6 Inbusschrauben enthalten, mir gefallen aber diese hier besser.

    Wie ihr sehen könnt werde ich auch Unterlagsscheiben verwenden, das um dem Original etwas näher zu kommen.

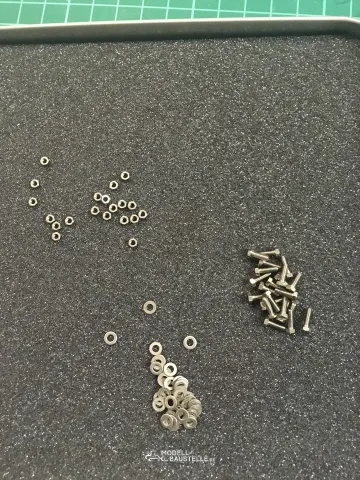

    Ich habe hier diese Schrauben genommen, das sind die mit dem niederen Kopft/Mutter


    Nun die Bilder







    Die Löcher müssen nicht aufgebohrt werden, der Lochdurchmesser ist auch für die M2 Schraube nach dem ausreichend.

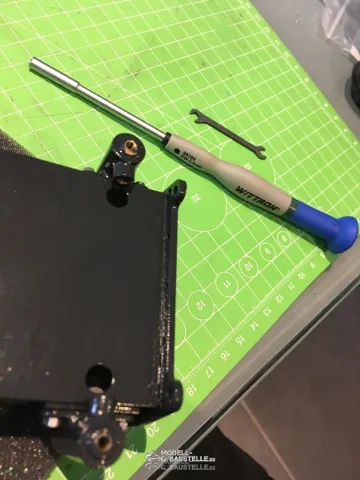

    Ich habe zuerst alle Schrauben und Muttern etwas angeschraubt, dann mit Schraubensicherung versehen.


    Danach festgeschraubt

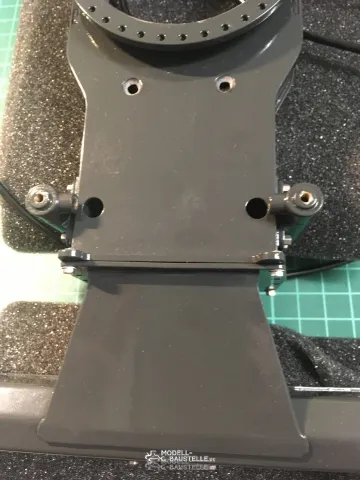

    Montage Schild




    Zuletzt noch das Schild montieren und fertig ist die eine Hälfte, mir gefällt es. :meinung:


    Hier zum vergleich, die Köpfe sind in etwa gleich, nur das Gewinde ist M1,6 / M2

    Grüsse aus der Region Bern


    Mirko :undweg:


    Du gehst deinem Hobby nach und vergißt die Welt um dich herum. Aber glaub' bloß nicht, daß die Welt dich auch vergessen hat. Irgendwer hat dich immer fest im Blick. Und wenn du Pech hast, ist es deine Frau. (peter e. schumacher)

    3 Mal editiert, zuletzt von Mirko (26. November 2017 um 10:43)

    Hallo Mirko,

    die Modellschrauben gefallen mir auch viel besser. Ich denke die Unterlagscheiben machen auch Sinn, damit man beim Anschrauben mit dem Steckschlüssel den Lack nicht beschädigt. Trotzdem noch eine Frage: Wieso hast Du M2-Schrauben genommen? - Es gäbe doch auch M1,6er Modellschrauben.

    Und noch etwas: Deine Berichterstattung mit ein paar erklärenden Worten finde ich viel interessanter. ;):Top:

    Hallo Christian

    Ja es gibt M1,6 Schrauben, jedoch nicht Modellbaumuttern mit der tiefen Bauart in 1,6 in Inox da gibt es nur M2.

    Und weil das nach meiner Ansicht etwas komisch aussieht, wenn der Schraubenkopf und die Mutter nicht gleichhoch sind. :meinung:

    Auch bei den Unterlagschscheiben wäre es schwieriger ausser man würde Scheiben aus Messing verwenden.

    Ein weiterer Punkt war auch die Nähe zum Original, dort sind diese Schrauben gleich gross wie auch bei der Pendelsperre und dem Drehkranz, das selbe werde ich im Modell auch machen, nur die Bolzen sind mit M1,6 gesichert. Da auch die beim Original kleiner sind, wird das glaube ich gut rüberkommen im Modell.

    Danke, denke auch das Bilder und einige Sätze das Richtige sind, schön wenn es auffällt :rolleyes::D:

    Grüsse aus der Region Bern


    Mirko :undweg:


    Du gehst deinem Hobby nach und vergißt die Welt um dich herum. Aber glaub' bloß nicht, daß die Welt dich auch vergessen hat. Irgendwer hat dich immer fest im Blick. Und wenn du Pech hast, ist es deine Frau. (peter e. schumacher)

    Anbau Pratzen an Unterwagen

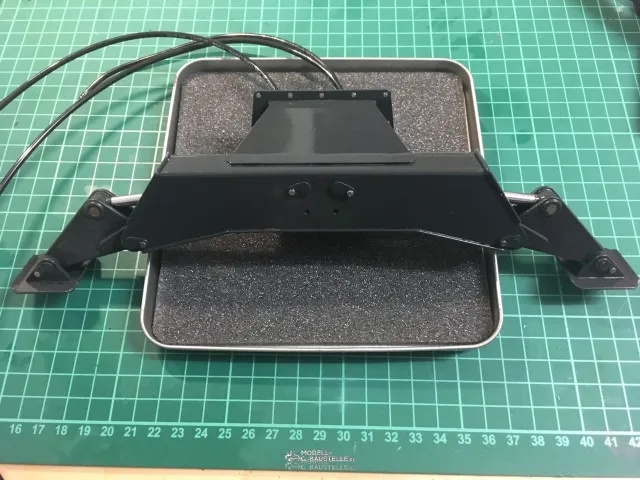

    Hallo Leute, nun gehts weiter mit den Pratzen.

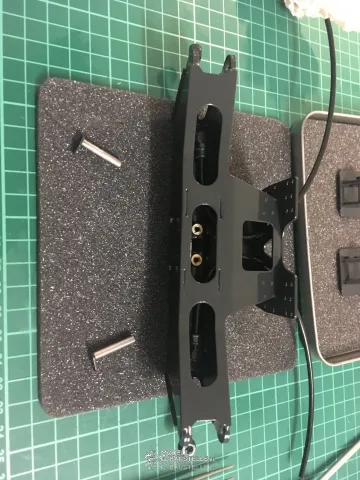

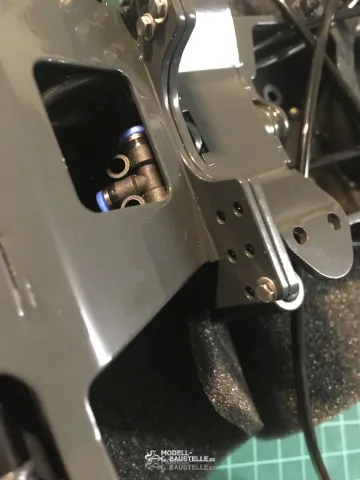

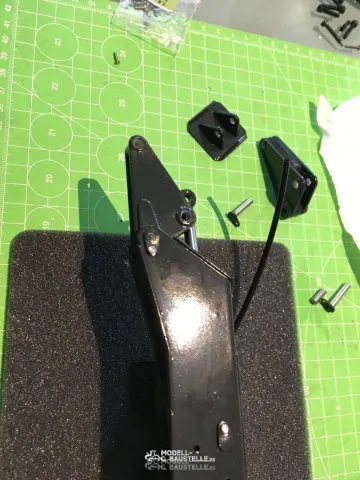

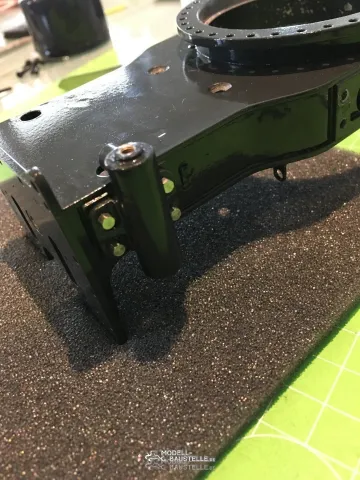

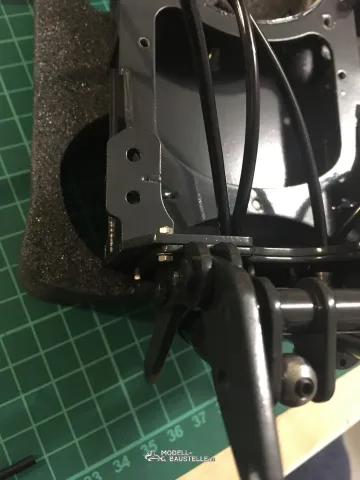

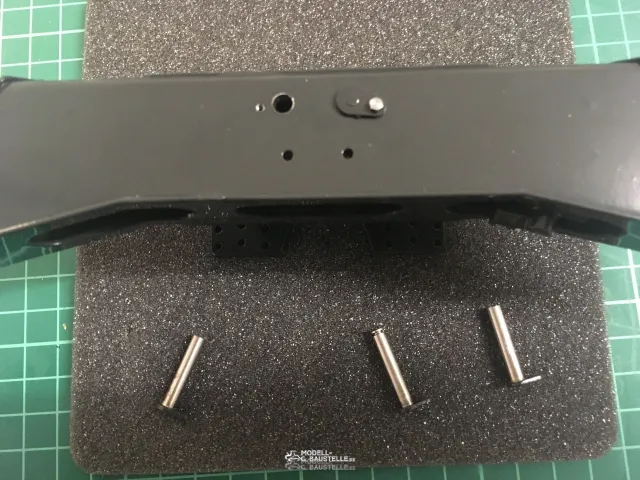

    Auf dem Foto seht man warum die Pendellei zuerst eingbaut werden muss (Bolzen)


    Nun die Bilder

    Wie schon beim Schild hab ich zuerst alle Schrauben mit den Muttern verschraubt, dann mit Schraubensicherung gesichert und festgezogen.

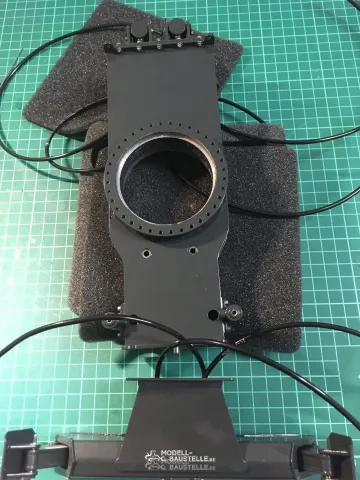

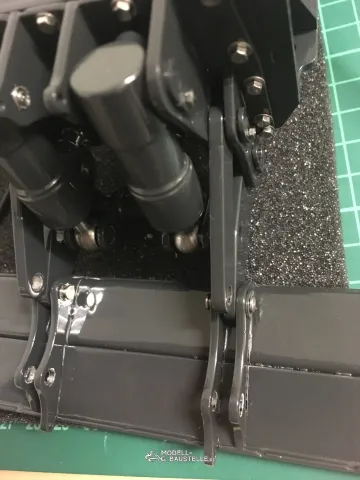

    Wichtig ist auf gute Hydraulikschlauchführung zu achten nicht das sie beim Pendel gequetscht werden.

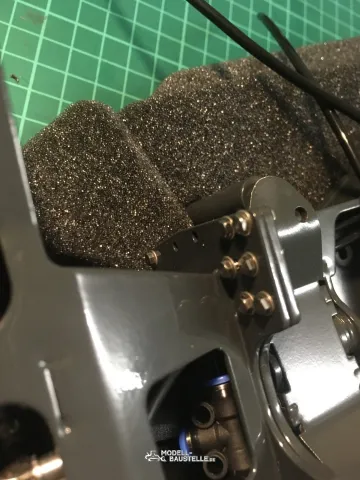

    Hier seht man auch schön, wie weiter oben beschrieben, selbe Schraubengrösse und Typ



    Fertig, auch hier gefällt mir das Resultat :meinung: .


    Einige Worte zum Bausatz:

    - Zum Bausatz Schild, Pratzen kan ich nur sagen saubere Arbeit :genauso: , keines der Löcher musste nachbessert werden oder hat nicht gepasst, wenn man bedenkt das ich M2 Schrauben verwendet habe an stelle der M1,6 und da echt Null Spielraum war. :DD: Fumotec!

    - Ich hab beim Schild und Pratzen Zubehör keine Teile bearbeitet im vorgang ausser meine Bolzen, wie ihr ja im Baubericht gesehen habt.

    - Von meiner Seite her bis jetzt :Top:

    Grüsse aus der Region Bern


    Mirko :undweg:


    Du gehst deinem Hobby nach und vergißt die Welt um dich herum. Aber glaub' bloß nicht, daß die Welt dich auch vergessen hat. Irgendwer hat dich immer fest im Blick. Und wenn du Pech hast, ist es deine Frau. (peter e. schumacher)

    Einmal editiert, zuletzt von Mirko (28. November 2017 um 17:25)

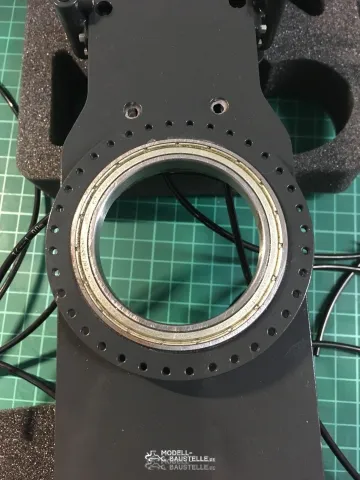

    Lager einbau

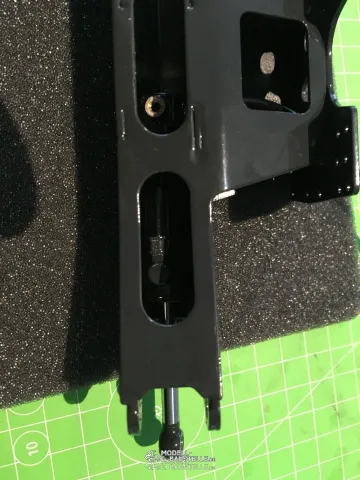

    Die Lager konnte man bei meinem Bausatz ohne Hammer von Hand eindrücken. Ich hab beim :lack: diese Stellen Abgeklebt.
