Beiträge von VolkerG

VolkerG

Und zum Schluß die restlichen Bilder

Gruß
Volker

VolkerG

Teil 2

ein 20 jähriger Gastfahrer der total angetan vom TR war übernahm mal kurzer Hand die Funke.

Da merkt man gleich die 40 Jahre Unterschied

VolkerG

Moin,

gestern konnte ich endlich mein TR ausgiebig testen Es war ein voller Erfolg und hat riesig Spaß gemacht.

Kleinigkeiten werden noch geändert, aber das Ding ist einfach G E I L

Vorher habe noch an meiner Funke rückseitig kleine Mini Joysticks verbaut. Denn das Bauen ist das eine und steuern das andere.

Hierzu wieder Bilder

und ein paar Impressionen vom üben, Video folgt noch irgendwann

Teil 1

einfach ein Rechteck plan ausheben und anschließend Rohre auflegen

VolkerG

Genauso, wenn nicht Martin wer dann?

VolkerG

Jonas, ja so haben die mehr Drehmoment. Sicherlich werden die nicht 100%tig synchron laufen, aber das kann man vernachlässigen da ist sehr maginal.

In meinen vorhergehenden Rotator waren die so schon verbaut und liefen immer ohne Probleme.

Gruß Volker

VolkerG

HW, mein kleiner hoch und runter.

Die heißt nicht Tamara sondern Hutschi Butschi

An alle anderen : Das versteht ihr jetzt vielleicht nicht, aber Hans Werner und ich haben da ein besonderes Verhältnis

VolkerG

Mirko, auch Dir ein Dankeschön

Auf das es NIE aufhört

LG
Volker

VolkerG

Thomas danke schön

die wirklichen Test stehen auch noch aus.

Und einen kleinen Anteil an diesem Projekt hast Du ja auch, danke dafür

VolkerG

Hallo Jungs,

hätte nicht gedacht das hier soviel Begeisterungsstürme stattfinden !!!

Ist doch nur ein kleines Stück Metall mit ein paar Ecken und Kanten

Aber mal ehrlich : es ist u n d bleibt einfach ein geiles Hobby

ein gute Nacht euch allen

VolkerG

Damian den Respekt gebe gleich wieder an Dich zurück.

Deine Baukünste sind ja sowas von top, alle Achtung, danke nochmals .

Vielleicht kommt mal ein Video hier rein, wenn ich....

Aber das bauen hat schon allein viel Spass gemacht.

VolkerG

Ich hab mal schnell noch ein Bild geschossen

Das wird noch interessant werden, freu mich schon drauf. Aber das steuern des TR stellt mich vor neue Herausforderungen. Ich höre schon die frozelnen Kommentare bei unserer IG....

Gruß
Volker

VolkerG

Zitat von Dampfmichel

Das stimmt, bei den fest angeschlossenen Zylindern ist es relativ egal, welche Leitung was ist. Einmal angeschlossen muss man da nur im Falle einer Havarie wieder dran, wenn überhaupt. Und dann kann man die Leitung auch einfach verfolgen.
Bei den Zusatzanschlüssen ist das aber etwas Anderes. Nach der Anleitung zum 956er liegen Vor- und Rücklauf eines Zusatzanschlusses jeweils auf der gleichen Seite. Liegen sie, wie bei dir, auf beiden Seiten, muss man mit den Anschlussleitungen des Zusatzgerätes den Stiel umrunden, was möglicherweise zu längeren Schläuchen führen muss. Das finde ich optisch nicht wirklich schön und erschwert vermutlich die Nutzung von fremden Zusatzgeräten, da vermutlich nicht alle so lange Anschlüsse haben werden.

Michel da haben wir uns missverstanden. Bei mir gehen die Leitungen der Zusatzanschlüsse schon richtig. Auf der einen Seite ist ( ich nenn es mal A und B) A1 und B1 und auf der anderen Seite eben A2 und B2. Alles andere macht ja keinen Sinn.

Gruß
Volker

VolkerG

Frank, wenn Du das sagst dann hat das ein besonderen Stellenwert bei mir, danke

man sieht sich

VolkerG

fehlt noch der Rahmen für die Aufnahme des TR

leider sind hier nur Halter der Zylinder zusehen. Vom Rahmen selbst habe ich keine Bilder. Ist aber auch nichts spannendes daran zu sehen

das sind Laserteile, die brauchten nur zusammengeschweißt werden. Schwierig war nur das Gewinde M1,6 in die Zylinderhalter zubekommen.
Durch das lasern sind die wie gehärtet, also ausglühen und dann ging es

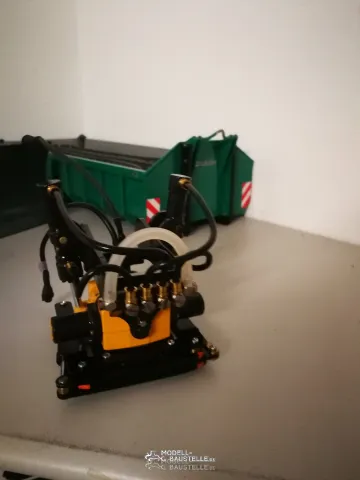

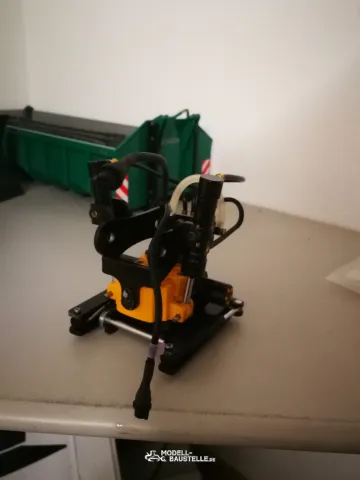

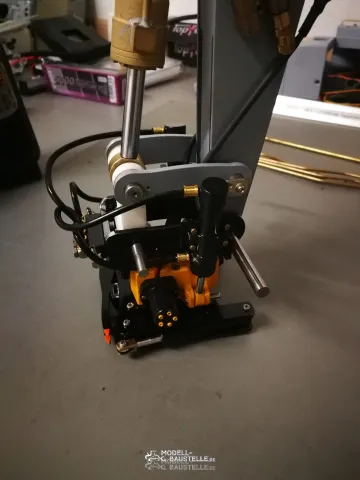

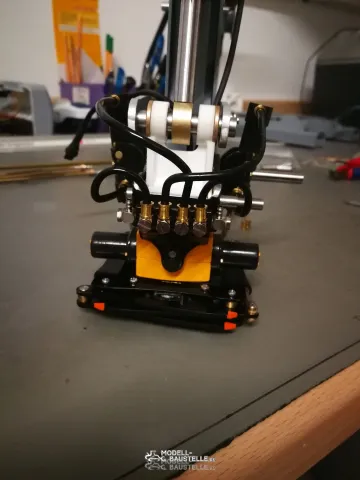

und als Abschluß der fertige Tiltrotator

das war es erstmal von meiner Seite.

Gruß
Volker

VolkerG

so jetzt zum Drehantrieb

der funktioniert nur über ein Schneckenantrieb, hydraulisch aufgebaut würde sich der Löffel beim spielen immer nur wegdrehen
und endlos drehen Fehlanzeige.

Ich habe zwei Kleinstgetriebe -Motoren wieder von 1zu 87 Modellbau der Sorte G 298 12v verwendet. Der Schneckenradsatz stammt von Mädler
Übersetzung 1:40

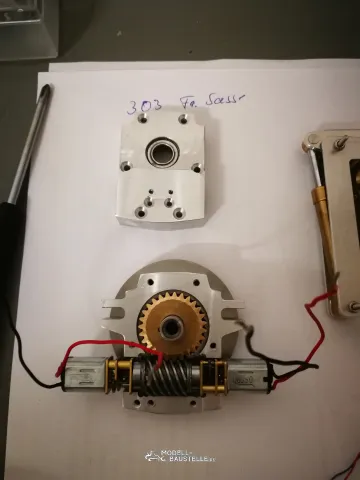

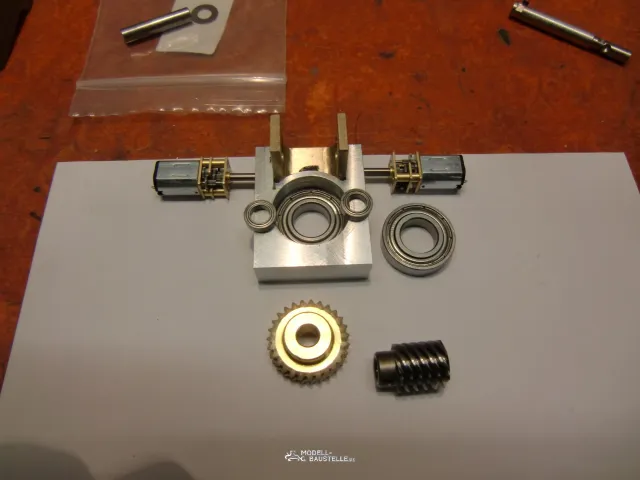

und wieder Bilder davon, zuerst noch vom damaligen Rotator weil es der selbe Aufbau ist. Die Motoren und die Schnecke werden nur zusammen gesteckt.
Auf der 3mm Motorenausgangswelle ein 8mm Bolzen eingeklebt, auf dem 8mm Bolzen eine 2mm Bohrung aber nur 1mm tief, dann in Schnecke ein 2mm breiten
Schlitz reingeschliffen, ein Messing U-Stück als Halter mit Kugellager und das ganze zusammen gesteckt, ohne Madenschrauben. Noch ein paar Passscheiben
als Spielausgleich und fertig war der Lack.

zur Anprobe noch ohne dem Messing U- Stück. Beim Schneckenrad habe ich den Bund abgedreht und auch ein Schlitz in die Bohrung geschliffen, eine Passfeder
eingesetzt und somit auch kraftschlüssig verbaut.

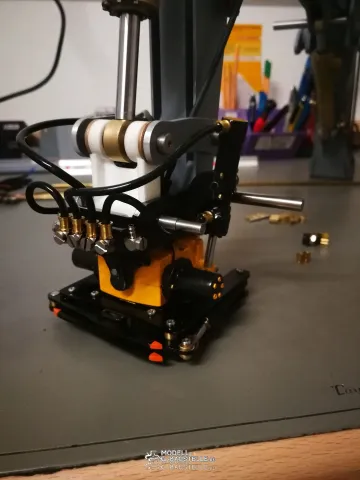

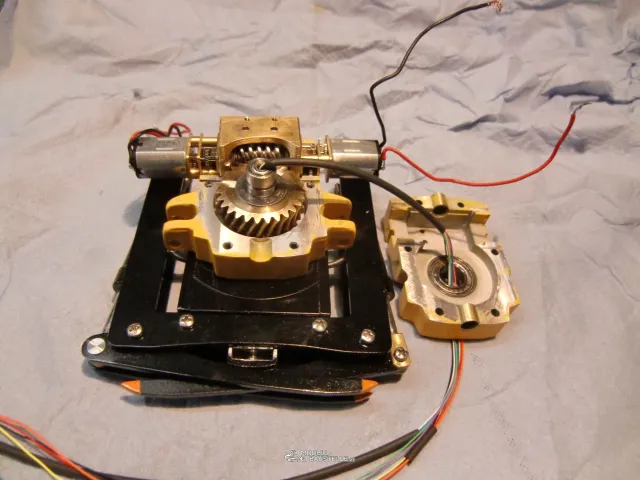

hier schon bei Endmontage

fehlen noch die Zylinder zum tilten

wieder ein paar Bilder

und weiter im nächsten Teil, das fertige Stück

VolkerG

Michel ich antworte dir später, ich möchte das hier erst noch zu Ende bringen

VolkerG

Teil 4 der Tiltrotator

der TR ist im Nachhinein ein sehr komplexes Bauteil geworden. Mit 63 Dreh- und Frästeilen schon recht aufwendig. Auch das konstruieren war mühsam denn ich beherrsche nur 2,5 CAD, aber der
Weg ist bekanntlich das Ziel.

Hilfreich war das ich schon vor geraumer Zeit einen Rotator gebaut hatte und somit den Drehantrieb in seiner Funktion übernahm. Die Zangenfunktion mit intrigierten Wechsler habe ich mir
vom Schweizer Modellbauer Bartste in Teilen abgekupfert, Der hat richtig Hirnschmalz der Junge. Somit spart man sich ein Kanal.

Zu beachten war auch das sich die Kopflastigkeit durch das Mehrgewicht am Stiel erhöhen wird. Hielt sich aber Gott sei Dank in Grenzen bedingt durch den Wegfall des Serienwechslers.

Ich fang mal mit der Zange an.

Hier sind in den E-Zylinder 6mm Micro- Motoren von 1zu87 Modellbau verbaut, die Bezeichnung G-136. Um die proportional zu regeln hatte ich mir den Mirco Regler zum testen
von CTI bestellt. Absolut unbefriedigend. Vorteil war nur und das war ausschlaggebend das der bei einer gewissen Last abschaltet, denn Endlagenschalter kannste bei den kleinen
Dingern wohl kaum unterbringen. Hier besteht noch Handlungsbedarf. Vorerst sind jetzt von 1zu 87 Modellbau die Regler ER 612L verbaut, allerdings mit nur 7,5V Ausgangsspannung

Hier ein paar Bilder dazu

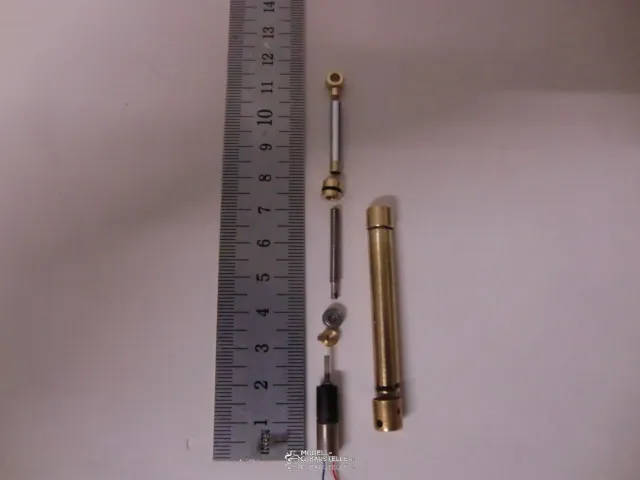

die Kolbenstange ist von einer Radioantenne

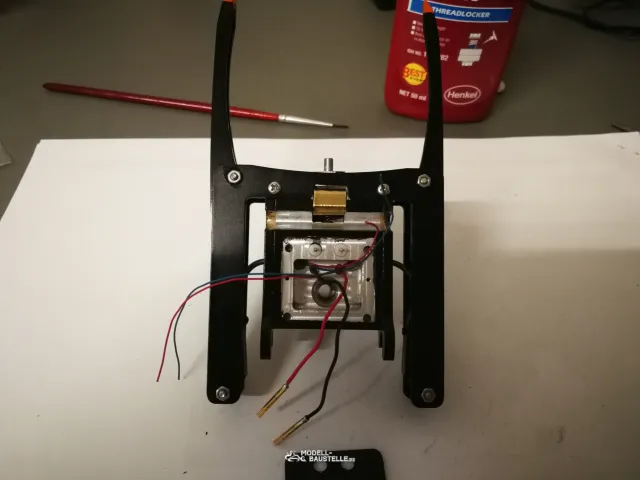

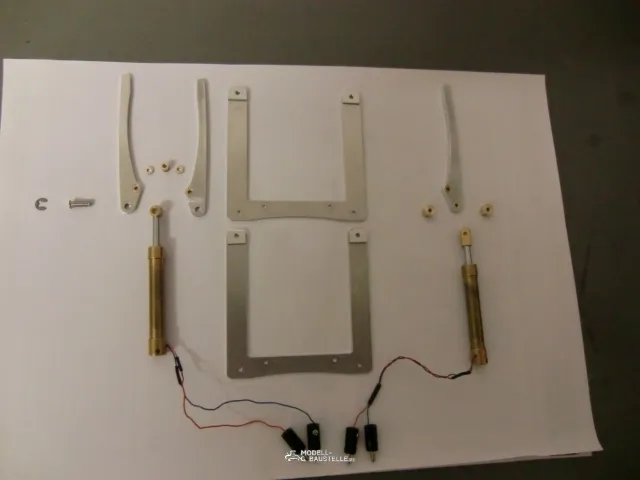

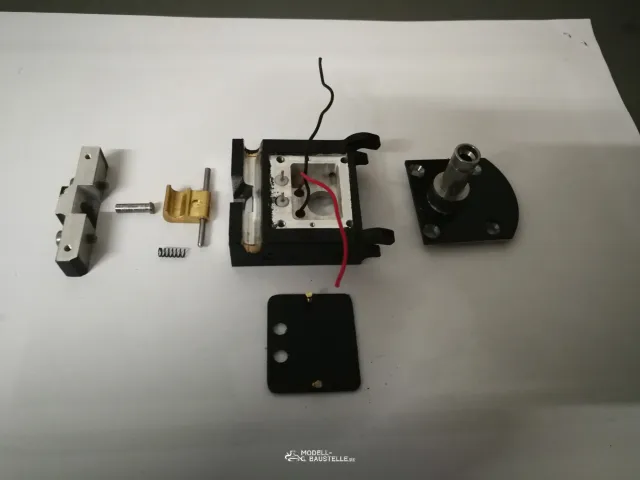

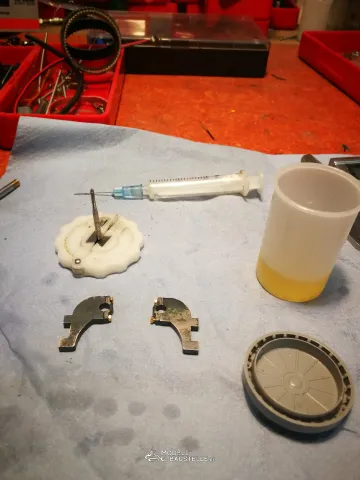

hier die ganzen Einzelteile der Zange

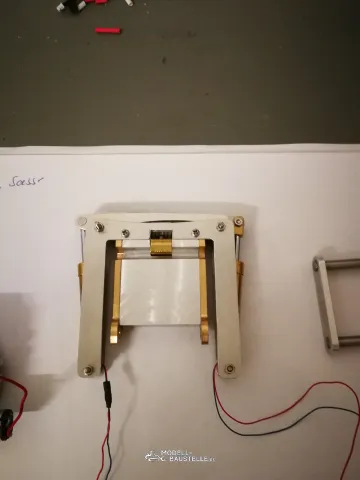

und das ganze zusammengebaut

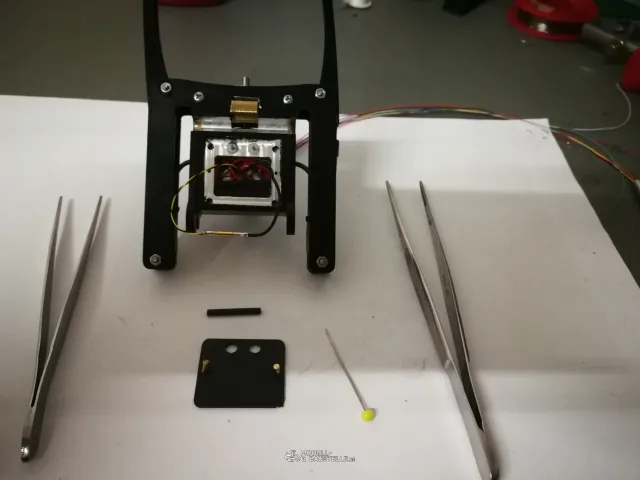

jetzt zum Wechsler

der Wechsler beinhaltet noch zwei federbelastete E- Kontakte für spätere Anbaugeräte. War fummelig die herzustellen
Ansicht von unten

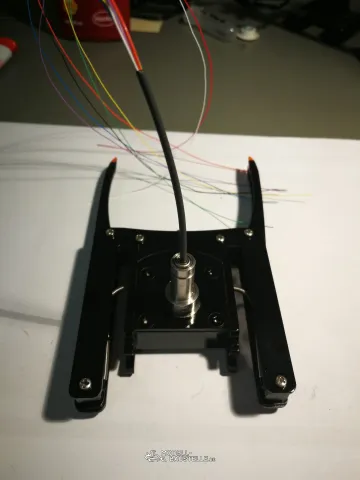

Ansicht von oben

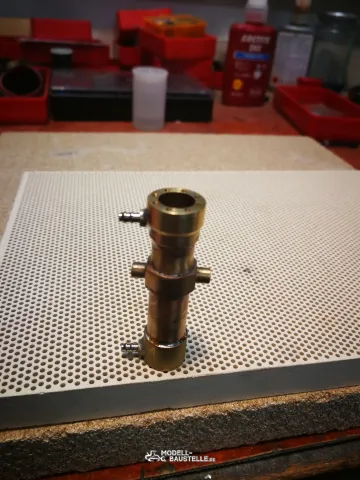

von der elektrischen Drehdurchführung allein habe ich kein Bild, sie hat ein Durchmesser von gerade mal 5,8mm

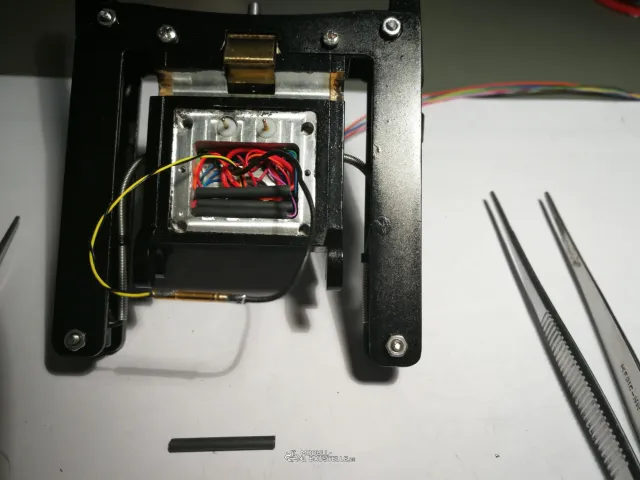

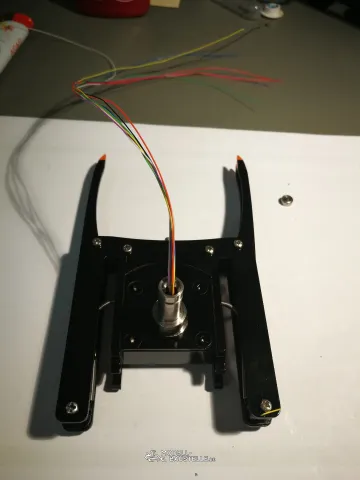

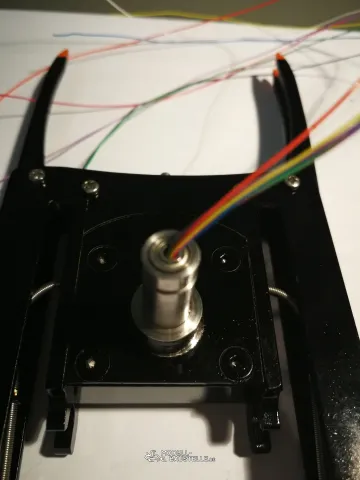

Bilder von der Verdrahtung

als Abschluss oben drauf ein Kugellager damit nichts durchscheuert

geht gleich weiter, sonst werden es zuviele Bilder

VolkerG

Moin Leute,

zunächst ein Danke schön an alle für die positiven Stimmen

@Björn, das hoffe ich auch

@ Felix, glaub mir das es zwischen durch auch anders aussieht, aber wer Ordnung hält ist nur zu faul zum suchen. Ich da bin verdammt faul

@ Park, Thanks nice that I have met your taste

@ Ronny, das kann ich Dir leider auch nicht beantworten, ruf doch einfach mal bei Premacon an. Die können dir das bestimmt beantworten.

@ Michel, also bei der Verrohrung hatte ich auch anfänglich meine Probleme. Aber letzt endlich habe ich jedes Rohr verfolgt und die beste Reihenfolge mir ausgesucht. Es gibt da auch momentan keine Anleitung.
Die seitlichen Zusatzanschlüsse gehen jeweils seitlich bis zur Hartverrohrung am ersten Ausleger, wie soll das anders gehen ?

Ist auch etwas schwierig jedes einzelne Rohr des Ausleger 2 zu beschriften, gerade weil sie irgendwo gleich aussehen, Wenn ich sie beschriftet hätte, müsste ich das spätestens beim lackieren wieder entfernen.
Deshalb habe ich nach dem ausrichten, bis auf wenige Ausnahmen, diese als " Bund " gelassen, Fotos gemacht als Gedächtnisstütze und das war es. Einen Standard gibt es meines Wissen nicht.
Und wie du schon richtig geschrieben hast, für die Funktion ist das Schnuppe.

Den Likufix habe ich als Option vorgesehen, denn falls das mit dem TR nicht so hinhaut, kann ich den immer noch im nachhinein den Likufix anschließen. Ist alles im Innern dafür vorgesehen. Schläuche
liegen schon da.

Ich hoffe ich konnte dir helfen.

Gruß
Volker

VolkerG

Lennard so verschieden sind halt die Geschmäcker und das ist auch gut so.
Sonst wäre alles gleich. Sorry

Mir gefällt gerade das die Verrohrung nicht so hervor sticht, war so Absicht
Der Verstellausleger ist schon unruhig genug mit der ganzen Verrohrung.
Somit habe die " weglackiert"

Gruß
Volker

VolkerG

Das letzte Bild hatte ich zwar gelöscht aber..
Egal

Weiter mit Teil 3

Abschließend für heute noch die Zentralelektrik. Die musste geändert werden denn es mussten 7 Fahrregler verbaut werden. Deshalb habe ich neue
Elektro-Platinen bauen müssen.

Hier sieht man sehr schön die ankommenden 2x 4 Kabel
