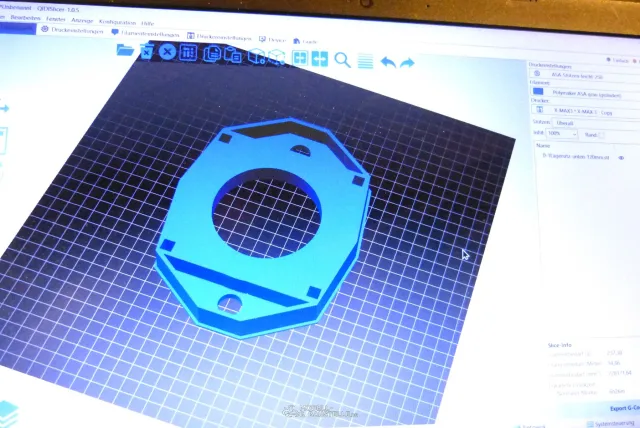

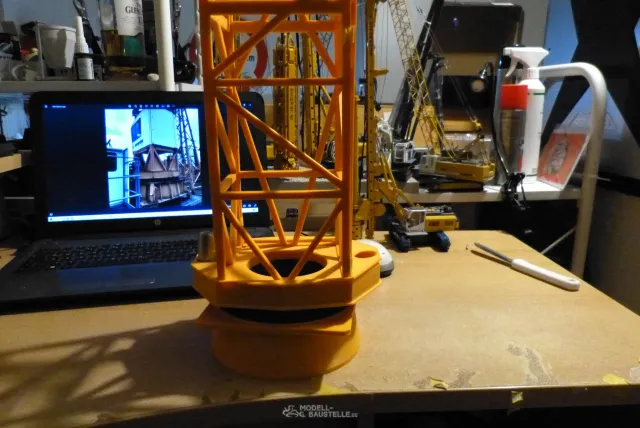

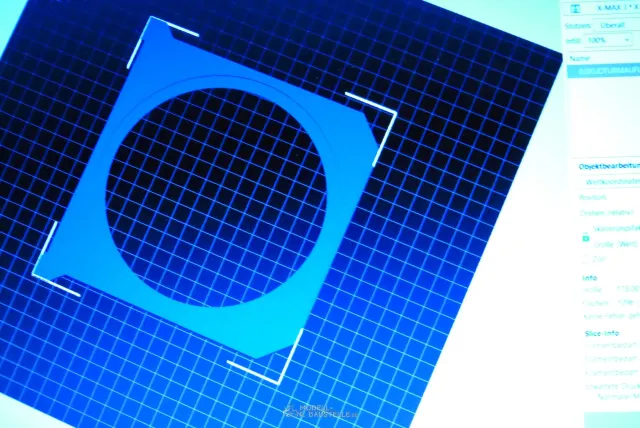

Die untere Platte für die Turmbefestigung wird gerade gedruckt

Zitat von Braunie

Hi Rolf,

Sehr interessant zu verfolgen.

Darf ich fragen, was meinst du mit gegeneinender verspannte Motoren?

Gruß Tobi

Bei CNC-Maschinen sind oft 2 Antriebsritzel auf einer Zahnstang.

Ein Zahnrad liegt links am Zahn und das andere rechts.

Dadurchb ist das mechanische Spiel kleiner.

ist vielleicht für den Modellbau etwas übertrieben ,

aber probieren kommt vor studieren

Hallo Tobi,

die Motoren machen 30 r/min , Übersetzung Zahnkr/ Motorritzel ca. 1/10 ,

also schwenkt der Kran mit 3 U/min .

Bei dem Ausleger (2m-3m) müsste das reichen,

Das Drehwerk wird mit 2 Motoren angetrieben , die gegeneinander verspannt sind.
Dadurch wird das Drehen hoffentlich spielfrei und feinfühliger zu steuern sein.
Ich bin gespannt

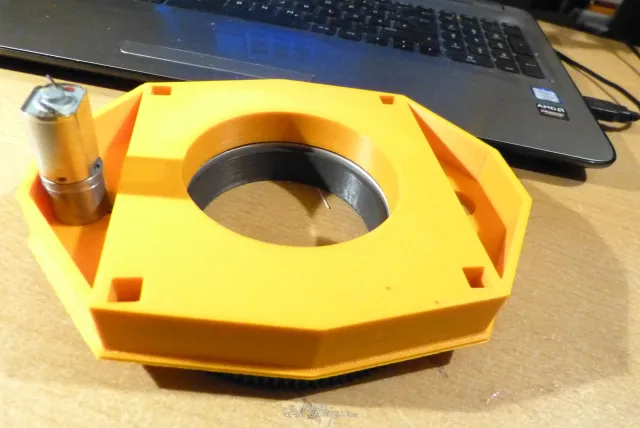

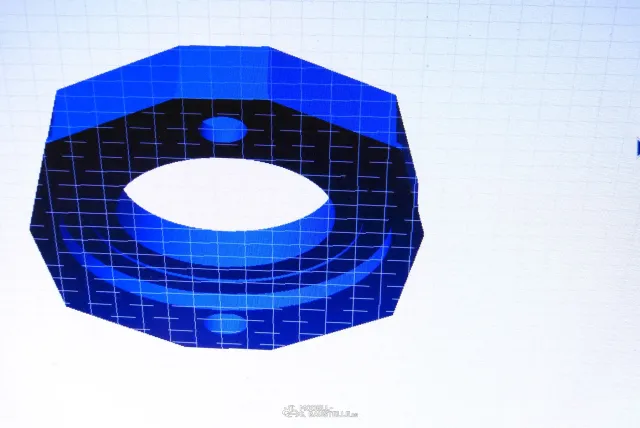

Drehbühne, Lagersitz

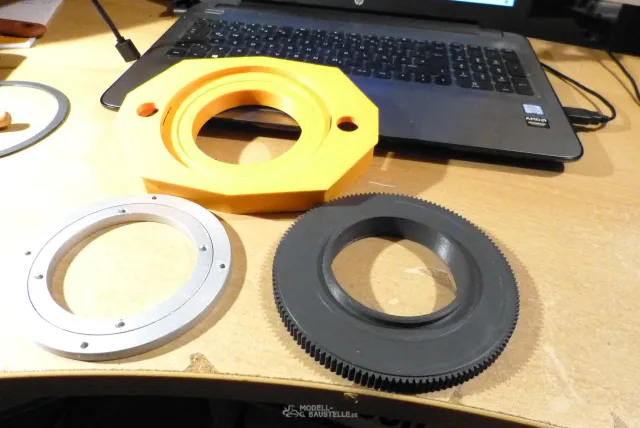

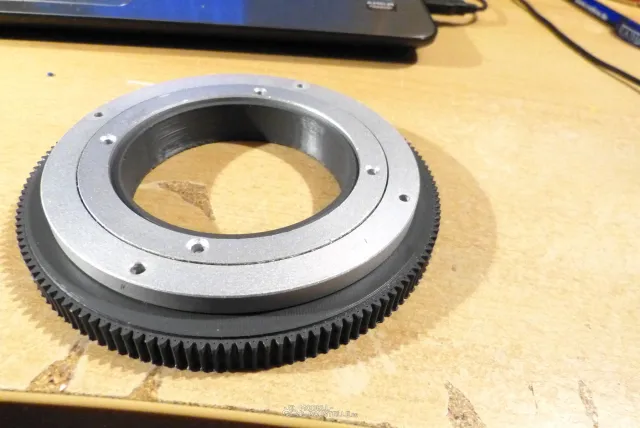

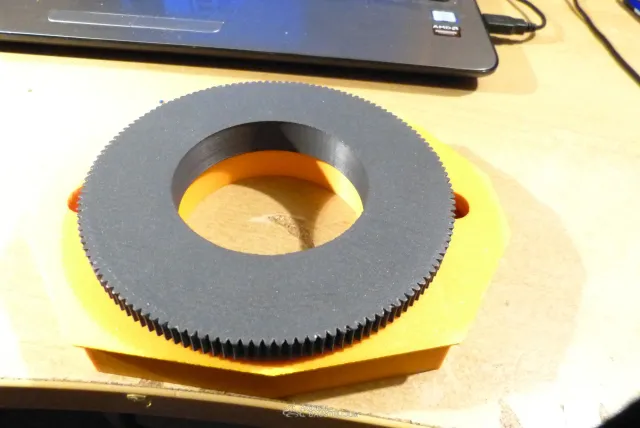

Der Drehkranz ist fertig

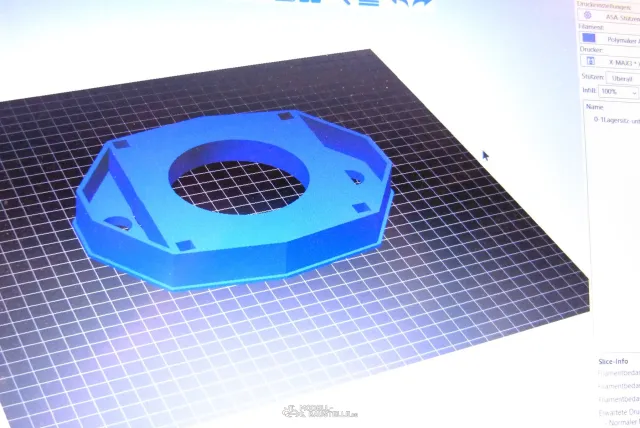

Ich drucke alle Teile mit ASA .

Den Zahnkranz wollte ich mit Kohlefaser drucken ,ist aber nicht notwendig.

ASA ist ein super Filament , witterungsbeständig und temperaturbeständig.

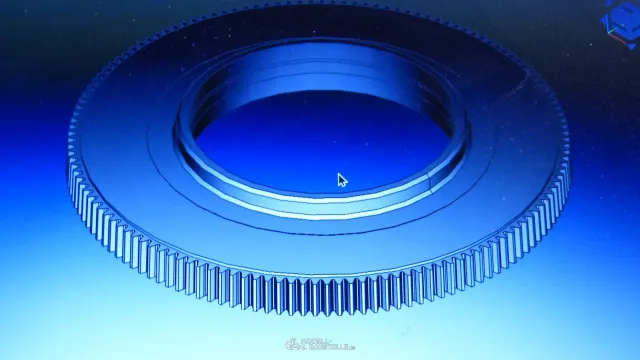

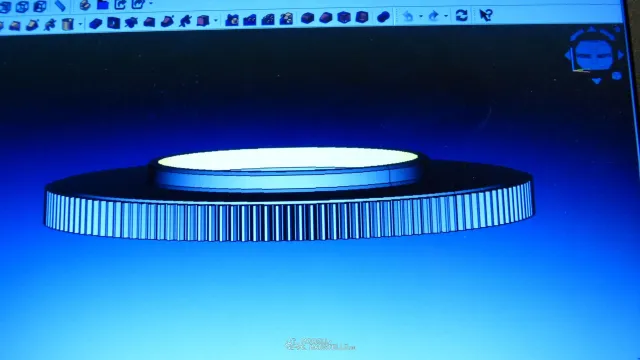

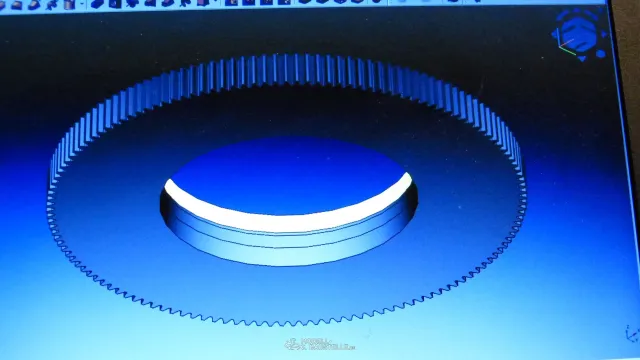

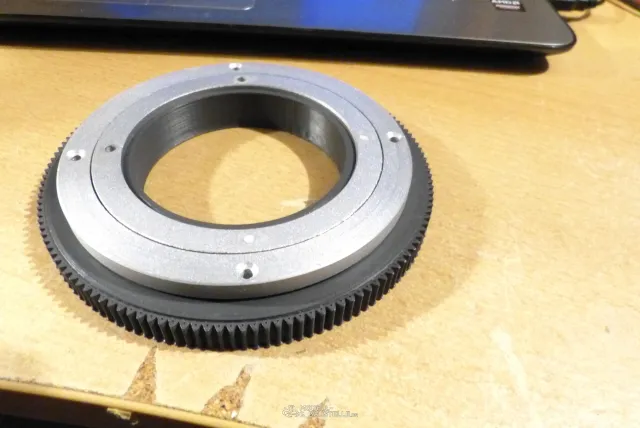

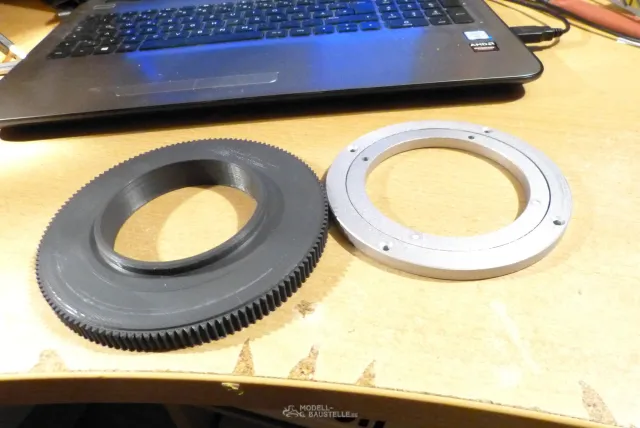

Zahnkranz , Modul 1/136

Zitat von Rolf-Peter-Bielefeld

Noch ein Turmkran

Mein Liebherr EC-H 140 hat schon so einige Einsätze, auf Messen oder Modellbautreffen, hinter sich und bewährt

Beim letzten Einsatz ist leider etwas zu Bruch geganen wird aber wieder erneuert .( Der Drucker macht es möglich)

Da der Transport und Aufbau einfacher sein soll, habe ich mich entschlossen einen neuen Liebherr zu bauen.

Ich möchte den Kran spätesten bis zur Modelltruck Nord , vieleicht auch bis Dortmund , fertig haben.

Der Peiner TN wird bis zum Herbst auf Eis gelegt.

Der neue Liebherr wird ein EC-H 224 mit 256 Turm ,230m X 230m, und auch 3D gedruckt.

Konstruktion und Aufbau ähnlich wie beim EC-H 140 aber einige Dinge sind einfacher und verbessert.

Der PC ist angeworfen und der Drucker heißt schon mal vor.

Alles anzeigen

Sorry !!!!!!!!!!!!!!!!!!!!!!!!!!

Rechtschreibkorrektur ,erster Beitrag

Der Drucker heißt X-MAX und heizte schon mal vor ......

gegangen....vielleicht

Rechtschreibung 5

Ist ja auch schon spät :moin:

Leiter u.s.w. fehlt noch.....

Turmverbindung mit Gewindeeinsatz M2,5

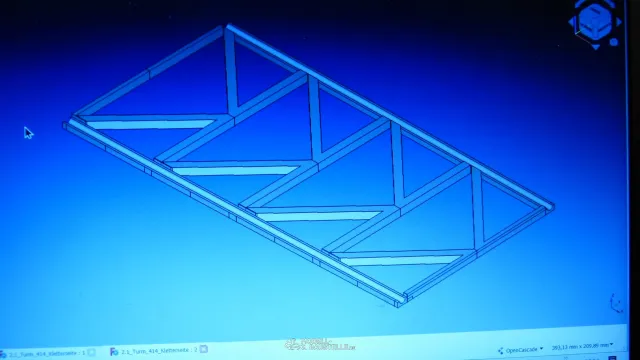

Die ersten Zeichnungen

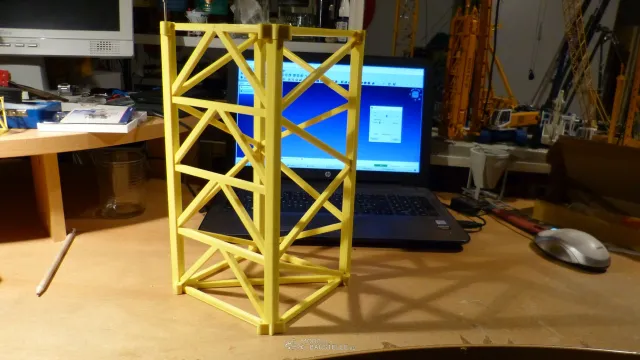

Turmstück EC-H 256 Original 2300 x 2300 x 4140

Noch ein Turmkran

Mein Liebherr EC-H 140 hat schon so einige Einsätze, auf Messen oder Modellbautreffen, hinter sich und bewährt

Beim letzten Einsatz ist leider etwas zu Bruch geganen wird aber wieder erneuert .( Der Drucker macht es möglich)

Da der Transport und Aufbau einfacher sein soll, habe ich mich entschlossen einen neuen Liebherr zu bauen.

Ich möchte den Kran spätesten bis zur Modelltruck Nord , vieleicht auch bis Dortmund , fertig haben.

Der Peiner TN wird bis zum Herbst auf Eis gelegt.

Der neue Liebherr wird ein EC-H 224 mit 256 Turm ,230m X 230m, und auch 3D gedruckt.

Konstruktion und Aufbau ähnlich wie beim EC-H 140 aber einige Dinge sind einfacher und verbessert.

Der PC ist angeworfen und der Drucker heißt schon mal vor.

Lipper Modellbautage

Stellprobe ob die Proportionen passen.

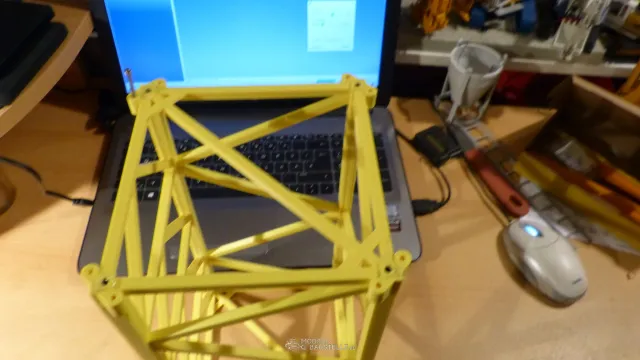

Turm mit Spitze,

sieht gewaltig aus ist aber nach Originalfotos gebaut, siehe oben.

Die Maße sind aus einer Kolli-Liste .

Drehwerk, Drehdurchführung, Kletterschuss mit Kabinenturmstück

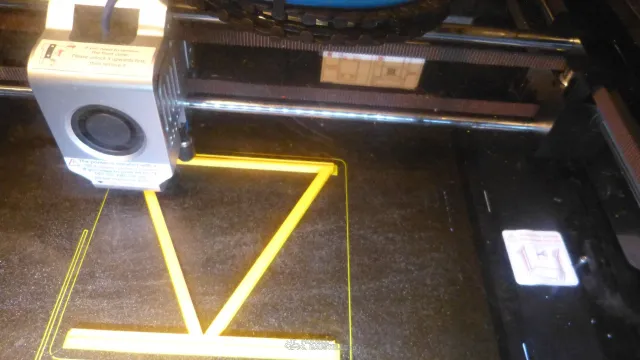

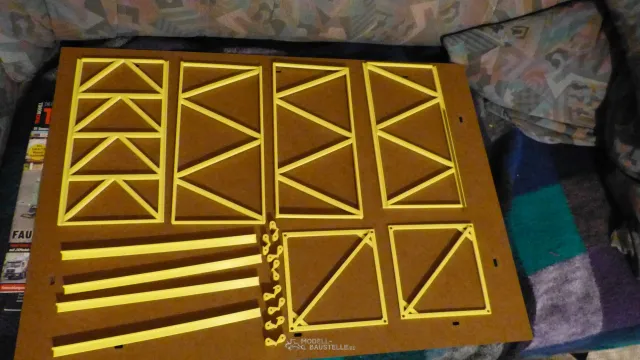

Alle Teile für den Ausleger sind fertig gedruckt.

Nächster Arbeitsschritt:

Tube UHU-Endfest ,Feile ,Schleifpapier u.s.w. .......

1 Auslegerteil /Mitte

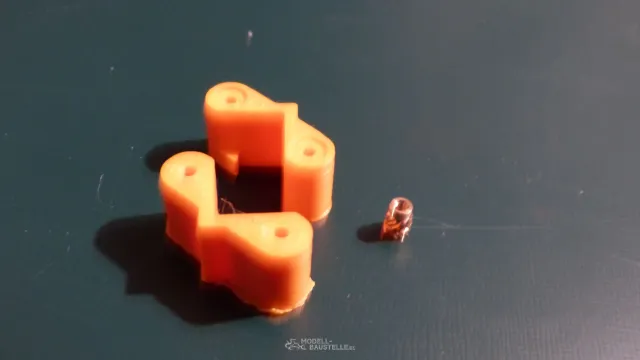

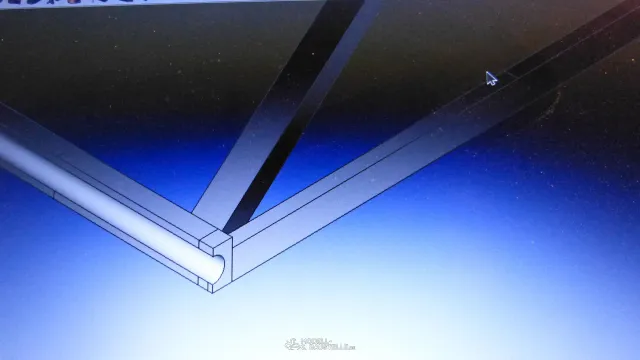

Stirnseite und Verbindung für die Auslegerteile .

In das Messingrohr kommen noch Stifte zur Stabilisierung , verbunden werden die Ausleger mit 8 Schrauben.

Leider nicht ok

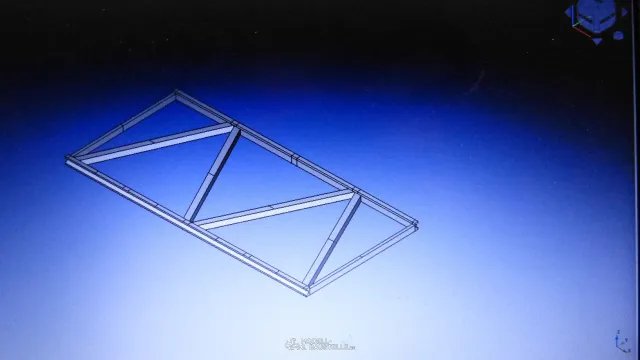

Ich habe die Seitenteile noch mal neu gemacht , da die Knoten der Streben (oben ,unten ,links und rechts ) nicht passten.

Jetzt sieht es wie auf dem Foto und nicht mehr so unruhig aus .

Die ersten Teile mal provisorisch mit Tesa zusammen gebaut ,passt!!!!
