Hallo zusammen,
ich starte hier mal einen Baubericht zum neusten Fumotec Dumper, dem Komatsu HM300. Diesen habe ich vor genau 8 Wochen bei Frank bestellt und zwar als lackierten Bausatz mit den Fumotec Powerdrive Achsen, Scaleteilesatz und der Heckklappe. Gestern ist das gute Stück dann bei mir angekommen und ich mußte dann natürlich gleich alles auspacken und begutachten...
Gruß Matze
Hier mal ein paar Bilder der fertigen Matten, ich habe nun 32 Stück davon, was ca 3,5m entsprich.
Gruß Matze
Hier noch ein Video vom Freitag...
Und zwei Bilder vom Samstag...
Gruß Matze
Und weiter gehts...
Da meine TSA am Wochenende bei einer Veranstaltung im Einsatz sein wird habe ich die Verbau Konstruktion nochmals etwas optimiert. Nun ist das ganze schneller auf zu baun und hat eine bessere Standfestigkeit.
Nun kann ich den Verbau auch in vier verschiedenen Varianten zusammen setzen, vorher waren nur zwei möglich...
Die Winkel hier bekommen noch Flügelmuttern, so lassen sie sich dann je nach Bedarf und Aufbau Variante schnell anschrauben...
Gruß Matze
Hi Christian,
ja hab ich auch, bis zu einem gewissen Grad geht es noch relativ gut, aber irgendwann rutscht das Material nicht mehr nach und die Schnecke läuft dann wie in einem Tunnel. Ich denke mal das man mit einem breiteren Bunker dem etwas entgegen wirken könnte. Wobei die Füllmenge hier auch noch ne Rolle spielt... Aber zu feuchte Erde ist sowieso nicht so toll für die Modelle, allein schon wegen der Reinigung. Also bis jetzt bin ich wirklich sehr zufrieden mit der Anlage, und es ist einfach cool wie sie das Material nur so weg frisst.. Ich werd demnächst nochmal ein Video machen wo man mehr sieht.
Gruß Matze
Hier noch ein kleines Video vom Sonntag...
Gruß Matze
Hallo Matze, das wird eine sehr schöne Anlage. Weißt du schon was sie für eine Farbe bekommt?
Hallo Christian,
danke. Wahrscheinlich meine Firmenfarbe, also Bunker und Aufsatz in Blau und der Rest dann Grau. Wobei ich auch schon über einen Usedlook nachgedacht habe damit sie schön ratzig und gebraucht aussieht.
Gruß Matze
Hallo,
danke Jungs...
Woher hast du die Spiralschnecke, die du für den Zubringer benutzt hast?
Hi, die gibts bei Ebay, einfach nach Förderspirale suchen.
So heute gabs wieder einen Testlauf, lief alles perfekt.
Gruß Matze
Hallo Micha,
freut mich wenns gefällt, heut gibts wieder was zu sehn...
So nun hab ich den zweiten Bunkeraufsatz auch fertig, dieser ist nun verstellbar.
Dann habe ich noch den Unterbau der Anlage fertig gemacht, sowie ne Kabelbrücke dazu. Auch hier ist wieder alles Steckbar.
Gruß Matze
Wow das ist im Abo.
Heute habe ich dann die 400 Teile zu 200 Teilen zusammen geschweißt und diese dann alle mit einer 6er Reibale und einer 8er Reibale gerieben.
Das geht ja schon gut los...
Gruß Matze
jetzt verstehe ich auch warum Du das teil aus edelstahl gebaut hast
Naja eigentlich sind nur die Siebtrommeln aus Edelstahl, der Rest ist Standart Material.
Inzwischen hab ich eine neue Spannrolle gemacht plus eine als Ersatz, diese sind aus 20mm Polyamid mit je 4 Kugellager. Die Siebtrommeln bekommen nun noch eine Bandage als Lauffläche für die Rolle damit diese nicht mehr auf der Siebfläche läuft und auch sauber bleibt.
Auf der Seite wo die Trommel aufwärts läuft hab ich noch ein Blech eingesetzt damit sich auf dem Rahmen und auch an den Antriebsrädern keine Erde mehr sammelt.
Am Bunker habe ich nun noch die Halterung fertig gemacht, nun kann man verschiedene Aufsätze oder Steinfangitter drauf machen. Diese werden dann mit 4 Splinten gesichert.
Und dann hab ich noch mit nem weitern Bunkeraufsatz angefangen, dieser wird für Radlader bestückung, und bekommt ein schräg stehendes Steingitter...
Gruß Matze
muss dazu sagen, dass wir extra wegen der Jungfernfahrt die Themperatur im Parcours herunter gefahren haben,....
um das Abrauchrisiko zu minimieren.
Im Nachhinein betrachtet,.... hätte man sich das aber sparen können.
Ja genau...

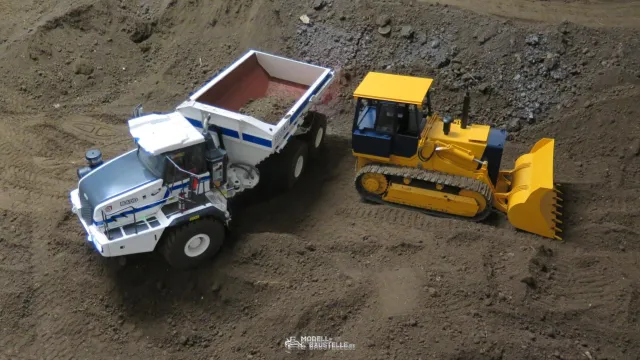

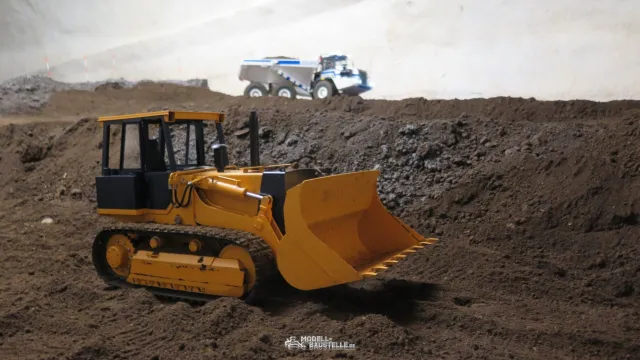

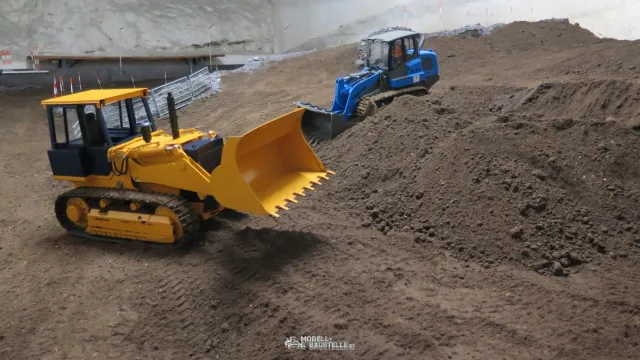

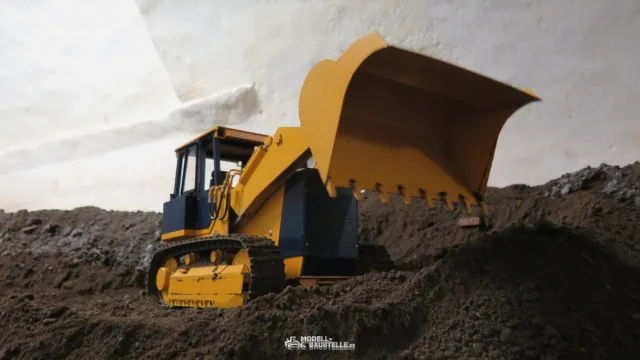

Hey Thilo, ich hau dir hier noch paar Bilder deiner tollen Raupe rein vom Sonntag gell...
Gruß Matze
So nun ist die Abdeckung mit befestigung fertig...
Gruß Matze

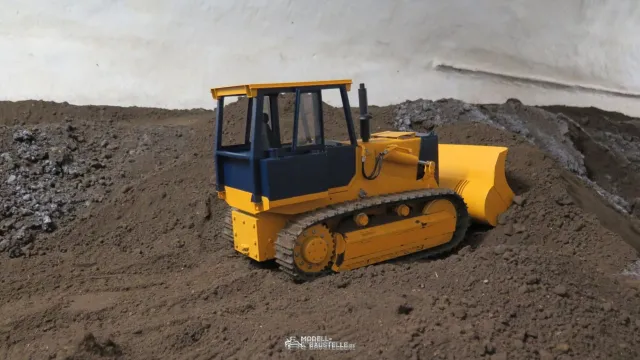

Heute hab ich mal wieder an der D65 weiter gemacht...
Die Laufwerke möchte ich ja mit Bleikugeln füllen, und damit ich den vorhandenen Hohlraum besser nutzen kann hab ich nun einige Stege zwischen den Laufrollen rausgesägt, hier wird dann eine Abdeckung eingesetzt die ich aus einem 25mm Quadrat Rohr mache. Nach vorne hin muß noch etwas Platz bleiben für den Kettenspanner...
Gruß Matze
Hallo Andi,
ja habe seit her keine probleme gehabt, alles funktioniert bestens. Und die Raupe ist regelmäßig im Einsatz, heute warn es wieder gut 6 Stunden...
Gruß Matze
Hallo,
heute habe ich die beiden Castle Regler gegen einen CTI Thor 24 HF Kettenregler getauscht. Mit diesem habe ich an meiner D6 sehr gute erfahrungen gemacht, außerdem habe ich mit einem Kettenregler nun die möglichkeit die Servostellzeit für Gas und Lenkung an meiner Spektrum DX10 getrennt einzustellen. Dies bewirkt ein sanfteres anlaufen und ein leichtes nachlaufen der Raupe und dies nun ohne die Lenkung zu beeinflussen, dies hat mich bisher immer etwas gefehlt.

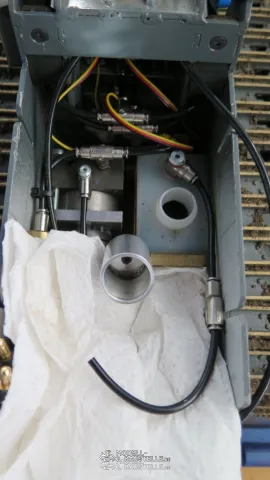

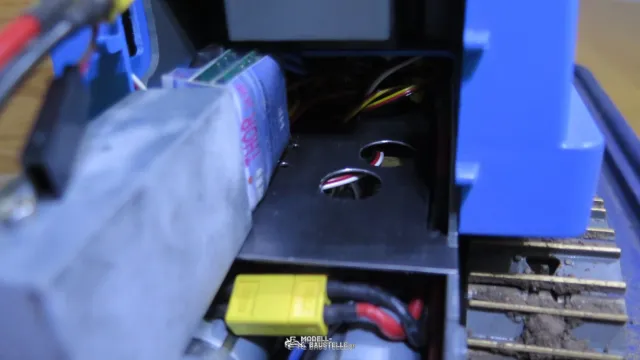

Dann habe ich noch zwei Löcher in die Zwischenplatte gemacht, so kann man einfacher den Ölstand kontrollieren. Und da die Raupe gerade offen war habe ich auch gleich noch das Öl gewechselt und den Filter gereinigt, hat alles bestens funktioniert und ich war wieder einmal absolut begeistert was für ein klasse Gerät diese Raupe ist.
Gruß Matze
Hallo Dennis,
ja hab ich auch schon gesehn, versuch ich vielleicht später mal, als nächstes teste ich erst noch ein schräg stehendes Gitter.
So siehts momentan aus, fehlt nur noch die Befestigung.
Und hier steht die Anlage hauptsächlich: Mein kleiner Outdoorparcour
Gruß Matze
Hi Tommi,
wow klasse, das funktioniert ja super...
Da habt ihr beiden wirklich eine geniale Maschine gebaut!
Gruß Matze
Hallo Dennis,
wenns geht mit nem Radlader oder Laderaupe, ansonsten von Hand... Da wo die Anlage Hauptsächlich steht wird sie mit Lkws oder Dumper bestückt, wenn sich dann ein paar größere Brocken angesammelt haben muß der Radlader der das Feinmaterial wegschaft auch das Gitter räumen... wird sich zeigen...
Gruß Matze
Hallo,
habe nun endlich den Grillrost, ähh ich meine das Steinfanggitter gemacht. Es besteht aus 2x12mm Flachmaterial und zwei 5mm Rundstäben. Der Gitter abstand beträgt 31mm.
Als nächstes kommt noch eine art Bordwand auf den Bunker, diese hält dann auch das Gitter in Position...
Gruß Matze
