Hi Tommi,
danke. Sind alles Einzelteile die beliebig zusammen gebaut werden können. Aber ich habe schon überlegt ob ich den Großteil der Hölzer zu Segmenten mache damit es schneller geht zum aufbaun... Also quasi Baggermatratzen die nacher zwischen die Profile kommen. Oder wie genau meinst du das!?
Gruß Matze
Inzwischen gings hier auch etwas weiter, die Schienen wurden mit 5mm Flachstahl zusammen geheftet...
Gruß Matze
Heute habe ich meine zwei Siebtrommeln bekommen die ein Bekannter für mich gemacht hat, einmal mit 3mm Löcher und einmal mit 8mm. Der Außendurchmesser beträgt ca 127mm, Länge ist 350mm, Material ist 1,5mm Edelstahl.
Der Antrieb ist momentan in Arbeit...
Gruß Matze
Hi Tommi,
ja wird schon sehr massiv das Ganze, mal sehn was da so zusammen kommt am Ende.
Heute hab ich den Bunker fertig gemacht, dieser besteht aus dem 80x2mm Rohr und 1,5mm Blech. Er hat 300x150mm Innenmaß und wird mit 6 Schrauben im Rahmen befestigt.
Gruß Matze
Hi Alex,
danke. Ja das denk ich auch, damit wirds keinem Bagger oder Radlader mehr langweillig.
Der Bunker wird so langsam...
Gruß Matze
Heute hab ich mit dem Bunker angefangen, dazu wurde ein 80mm Rohr etsprechend zurecht geschnitten und dann die Bleche angepasst.
Gruß Matze
Heute hab ich die äußeren beiden Lagerböcke angeschweisst und die inneren noch ausgeklinkt...
Gruß Matze
Ja genau, das ist perfekt fürs Überkorn und Erdklumpen. Könnte man dierekt ans Ende der Siebtrommel stellen, und wäre auch recht einfach zu baun, bis auf die befestigung der Schlagleisten am Rotor alles machbar für mich...
Gruß Matze
Hi Tommi,
dazu hab ich mir au schon Gedanken gemacht, mich würde es ja reizen einen Schredder oder Walzenbrecher zu baun (wobei eine Prallmühle wohl besser geeignet wäre). Nur leider habe ich keinen zugriff mehr auf ein CAD Programm um Laserteile fertigen zu lassen und Fräsen kann ich auch nicht, und ohne das ists mir zu aufwändig...
Aber ich hab da noch so ne Idee im Hinterkopf mal sehn ob ich das irgendwann mal in Angriff nehme.
Gruß Matze
Hallo,
als weiteres Zubehör bastel ich gerade an einem Verbau, oder auch Trägerbohlwand genannt.
Als Träger verwende ich solche Regalschienen aus dem Baumarkt, da diese sehr gut passen vom Profil her und einfach zu bekommen sind. Als Bohlen kommt Kiefernholz mit 12x12mm zum Einsatz...
Der kleine Haufen da sind übrigens 100 Meter in 20cm Abschnitten!
Gruß Matze
Hi Damian,
nein werde die Anlage nur leicht schräg stellen dann wandert das Material von selbst durch.
Gruß Matze
Servus Jochen, ja das wär auch ne Idee. Und dann ein 12mm Rohr mit innenliegender Gewindestange oder so... Soll halt nacher bis zu 160mm hoch stehn können die Anlage.
Heute habe ich die Aufnahmen für die Antriebsräder gemacht...
Gruß Matze
Hi Jochen,
richtig erkannt das sind Schrauben (M12), allerdings hab ich die nur mal so rein gesteckt... Bin mir bei den Stützen noch nicht ganz sicher wie ich diese mache, 4-Kant Material müßte ich auf Maß fräsen lassen damit es passt. Rundmaterial mit 12mm Durchmesser würde so passen, sieht aber nicht ganz so gut aus, mal sehn...
Gruß Matze
Wow das freut mich, danke...
Heute hab ich die beiden Seitenteile verbunden und noch zwei Streben eingeschweisst. Als nächstes kommen noch unten in der Mitte eine Strebe mit 15x15mm und oben eine mit 30x15mm.
Gruß Matze
Hallo zusammen,
ich bin momentan dabei eine Trommelsiebanlage zu baun, das Ganze soll sehr Robust und Zuverlässig werden. Hier mal ein paar Punkte die mir für meine Anlage wichtig sind:
- Einfache und kompakte Bauweise
- Hohe Siebleistung
- Großes Bunker Volumen für Dumper oder Lkw Bestückung
- Auswechselbare Siebtrommel
- Ausziehbare Stützen

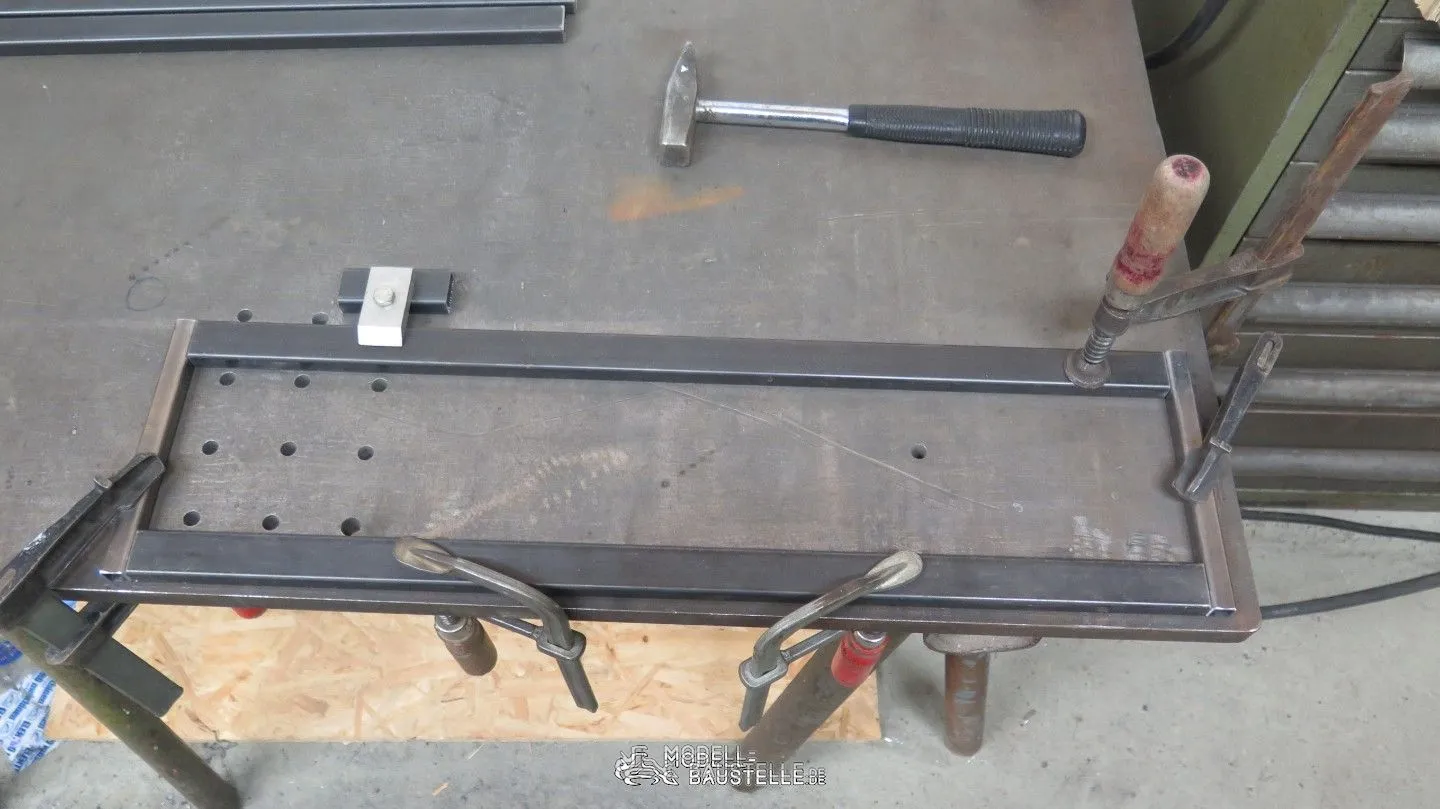

Hier mal die ersten Bilder vom Rahmen, dieser bestet aus 15x15x1,5mm und 15x30x2mm Profil, sollte heben... (Länge: 670mm Breite: 180mm Höhe: 180mm )
Gruß Matze
Klasse Arbeit!
Gruß Matze
Hallo Stefan,
das ist RAL7043 (Verkehrsgrau B) und RAL5015 (Himmelblau) Ja Metalteile werden alle gestrahlt. Nein da gibt es keine extra Variante, das mach ich einfach weil mir das lieber ist. Im Grunde geht es hauptsächlich um das GFK Teil vorne und die beiden 3D-Druckteile unterm Fahrerhaus. Da werd ich einfach ein paar Bohrungen setzen und diese dann anschrauben...
Gruß Matze
Hallo Stefan,
ja die Lackierung dürfte wohl das anspruchvollste Thema sein bei so einem Bausatz, hier muß man sich schon einige gedanken machen zu den verschiedenen Arbeitsschritten und deren Reihenfolge. Bis jetzt ist die Raupe ja nur zusammen gesteckt bzw geschraubt und lässt sich so auch wieder komplet zerlegen.
Ich werde nacher alle Teile einzeln lackieren, da ja die verschiedenen Oberflächen auch unterschidlich behandelt werden sollten um ein optimales Ergebniss zu erziehlen. Und mir ist es wichtig das ich die Raupe für Reperaturen oder Änderungen wieder in ihre Einzelteile zerlegen kann, das heißt hauptsächlich Schraub und Steck verbindungen statt Kleben.
Farbe bekommt sie die gleiche wie meine Laderaupe:
Gruß Matze
Hallo Jonas,
das Gewicht wird von Fumotec mit 10kg angegeben. Ich werde denke ich auf gut 12kg kommen, werde Schubrahmen, Seitnkästen und Laufwerke mit Blei füllen, und evtl noch das Schild. Der Heckaufreisser bringt auch noch gut was mit...
Das Schild ist aus 1mm und 2mm Stahlblech geheftet und verlötet.
Es gibt eine Inneneinrichtung für die Raupe im Scaleteile Satz, diesen hab ich aber nicht mit bestellt.
Gruß Matze
