  • MB AROCS 5-Achs Abrollkipper

    Länger ging nicht soo viel :Wand:

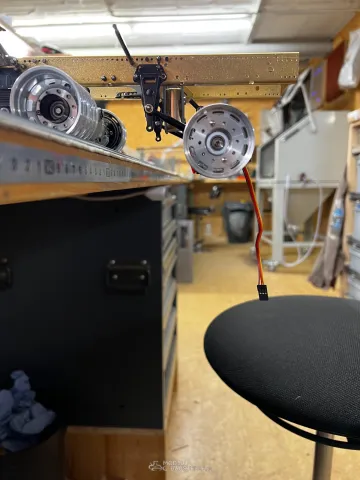

    Ich war nicht mit allem zufrieden und habe die Nachlaufachse noch mal überarbeitet :warsnicht:

    Jetzt passt es, die Achse läuft quasi gerade hoch und runter und die Lenkung stösst nirgends an :Top:

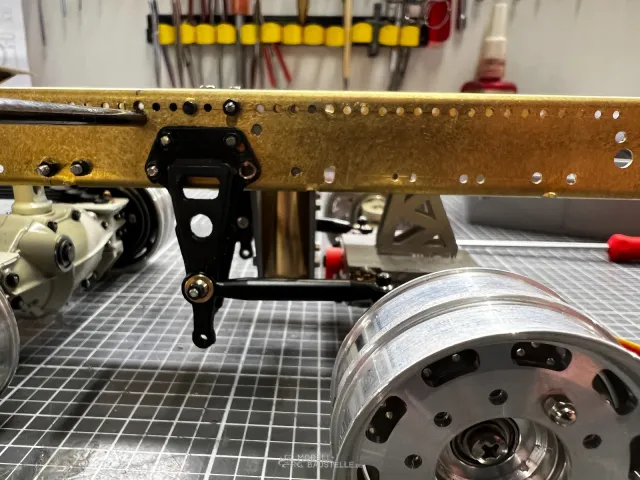

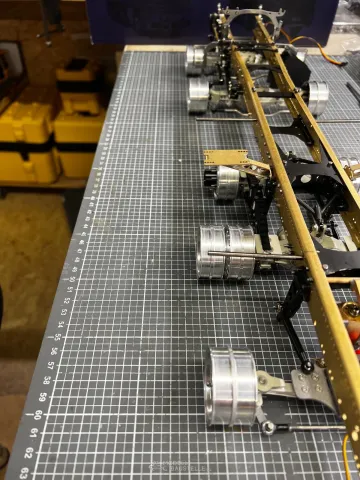

    Was ich schon beim letzten 4 Achs Abroller recht sch**** fand, das doofe rumgewackel der zweiten Lenkachse :motzen:

    Die schwarzen Original Kugelköpfe sind aus meiner Sicht einfach nichts wert da sie sehr viel Luft haben…..

    So viele Kugelköpfe in Serie ergben viel zu viel Lenkspiel und das galt es zu minimieren.

    Mit anderen Kugelköpfen (leider auch echt teuer) konnte das spiel quasi ganz eliminiert werden

    Total wurden 12 neue Kugelköpfe verbaut

    Hier ein kleiner Ausschnitt

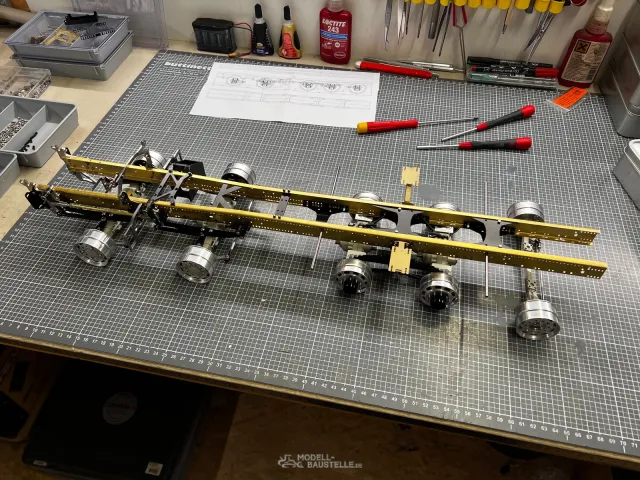

    Nun ist mein Chassie Lackierfertig und wartet auf die Farbe :weglach2:

  • Komatsu PC 228-11 "Ein Baubericht aus der Region Bern"

    Werte Baggerfahrer

    Wie viele von euch ja wissen, Ich baue aus Leidenschaft und somit seht nach gut 2 Jahren ein neues Projekt an :undweg:

    Somit trenne ich mich von diesem Absolut tollen FUMOTEC PC 228-11 Bagger mit sehr viel Zubehör.

    in diesem Trade sind alle Angaben zum Bau und Zubehör sehr Detailliert vorhanden.

    Was ist alles dabei:

    - FUMOTEC PC 228-11 Bagger (7 Ventile) inkl Schild, Scaleteile und Scheinwerfer / RKL (Zusatzgewicht im Unterwagen)

    - Schnellwechsler Hydraulisch TWH inkl 2fach elektrische Verbindung

    - Pistenkink Lichtsteuerung

    - Pistenking Micro Signalgeber Hupe - extra laut

    - FUMOTEC Tilrotator mit elekrischem Schnellwechsler und elektrischer Verbindung zu Anbaugerät

    - FUMOTEC Delta Tieflöffel

    - FUMOTEC Teiflöffel breit

    - FUMOTEC Tieflöffel mit gerader Schneide

    - FUMOTEC Rotationslöffel inkl elektrischer Verbindung

    - Transportkiste FlightCase

    - 20er Brixl

    - 1 Stk Hacker 5000mAh LiPo Akku (Zustand 99%)

    Preisvorstellung für alles (Verhandlungsbasis) 7999 CHF

    Natürlich auch ohne Brixl und Versand ab DE möglich


  • MB AROCS 5-Achs Abrollkipper

    Es geht weiter…..

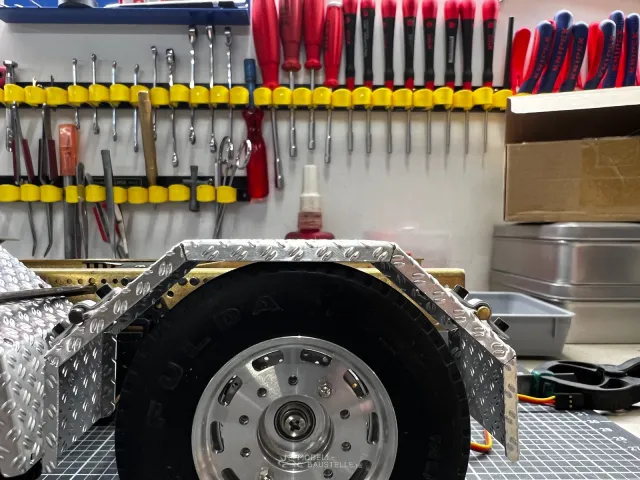

    Ich konnte die endlich eingetroffen Reifen montieren.

    Liebe ScaleArt Freunde, schiesst nicht auf mich :Knüppel: aber ich hab Lesu Reifen geholt da die einfach ein tolles Profil haben :undweg:

    danach provisorisch Kotflge d Abrler dran und….. mir gefällts

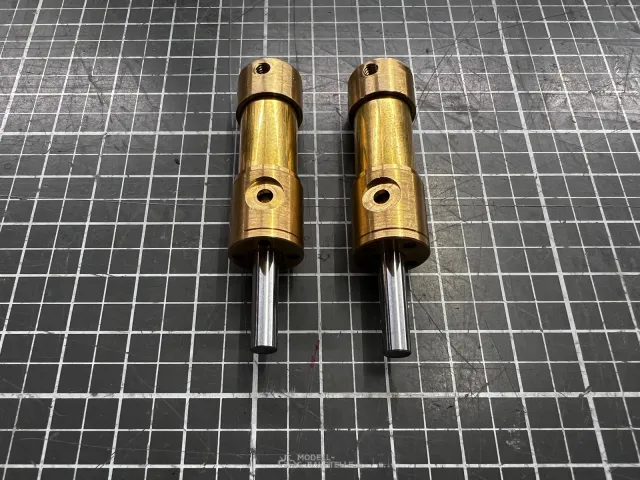

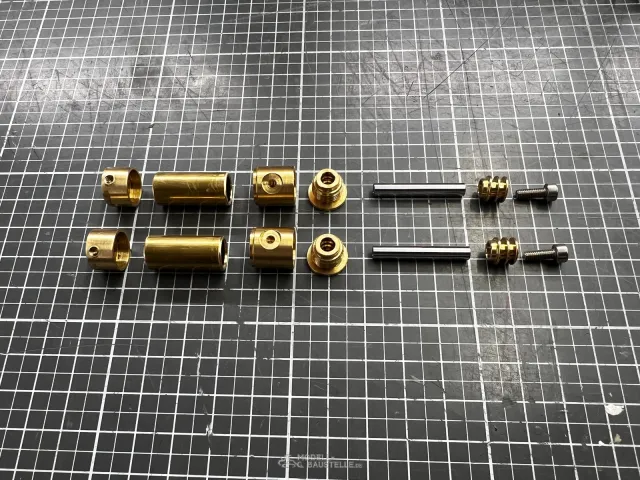

    Weiter ging es mit den Abstüzzylinder der Heckachse.

    Der Zylinder ist soweit fertig, die Befestigung ist noch in Arbeit :Top:

  • MB AROCS 5-Achs Abrollkipper

    So, heute noch die Nachlaufachse etwas Angepasst, jetzt bin ich soweit Zufrieden :Top:

    Noch bei den Achshalter den Überstand abfeilen und gut ist…


    Jetzt sollt auch Jan fast Zufrieden sein….. ich weiss, die Anlenkung mit dem Lenkzylinder ist im Original auf der hinteren Seite …... :warsnicht:

  • MB AROCS 5-Achs Abrollkipper

    Zitat von weinitruck

    Danke Dir. Ich habe auch versucht, in Fahrtrichtung links den maximalen Lenkeinschlag zu nutzen. Rechts geht ja noch mehr, muss aber korrigiert werden. Bin aber zufrieden.

    Ich könnte so weit Lenken bis es wegen dem Doppelkreuzgelenk hackt. Natürlich will ich das nicht und ist auch nicht gut für die Achse, also etwas weniger.

    Wichtig zu wissen, ich habe die Neuen Aussenplanet Achsen, die haben den Lenkpunkt etwa 3mm weiter aussen als die "alte" Achsen.

  • MB AROCS 5-Achs Abrollkipper

    Zitat von weinitruck

    Wird das auch noch so aussehen, wenn die Reifen montiert sind. Zumindest auf der Seite mit der Verbindung der Achsen klappt das dann nicht mehr.

    Hallo Frank

    Besten Dank für die Frage

    Ich gehe davon aus, Du meinst die Lenkstangen von der ersten Achse zum Umlenkhebel vorne?

    Der Einschlag auf die (in Fahrtrichtung) rechten Seite ist noch ein wenig zu weit... wird mit dem Servoweg an der Steuerung zurückgestellt. Linke Seite ist Maximal Ausschlag genau passend gemacht und streift nicht.

    Ich wollt den Servo Arm so kurz wie Möglich, so lange wie nötig machen um Max Kraft übertragen zu können. Somit wird auch quasi der Volle Servoweg ausgenutzt.

    Werde bei Gelegenheit dann auch ein Bild davon machen... wenn ich soweit bin :Top:

  • MB AROCS 5-Achs Abrollkipper

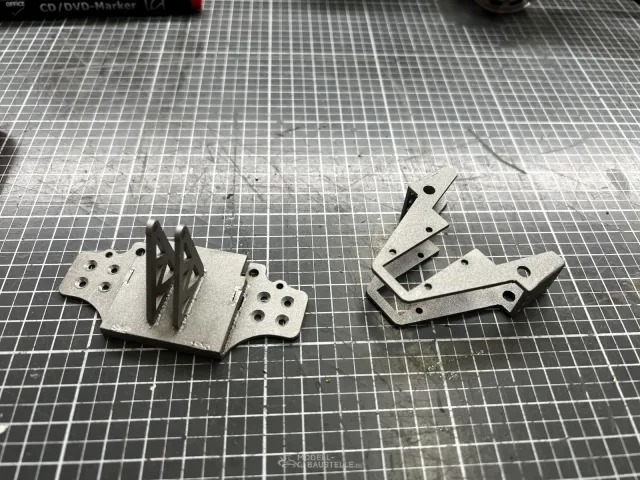

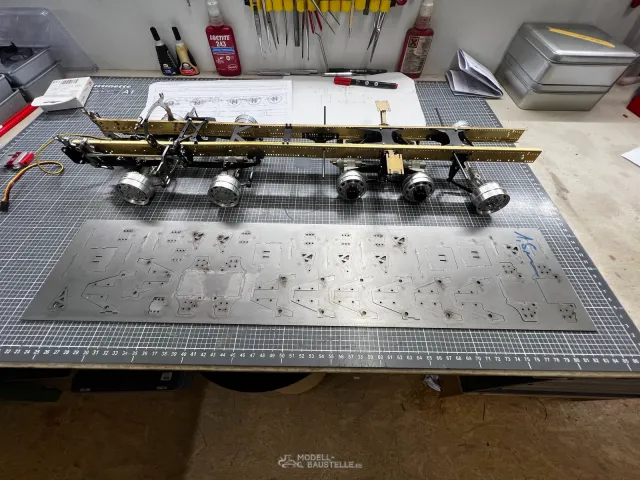

    Weiter ging es mit dem Anfertigen der Teile für die Nachlaufachse

    Am Montag gezeichnet… heute Abgeholt :undweg:

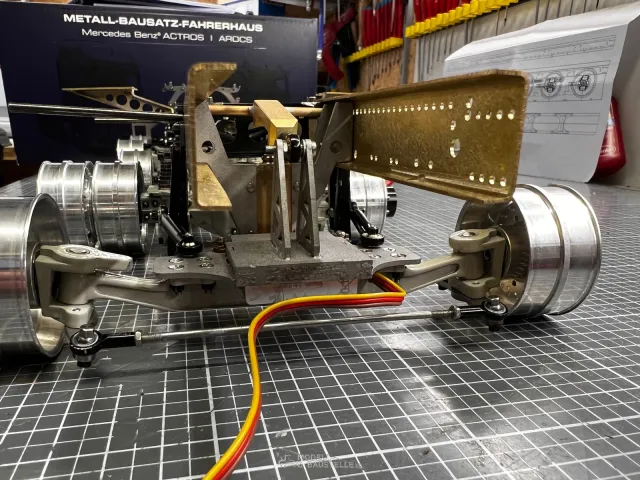

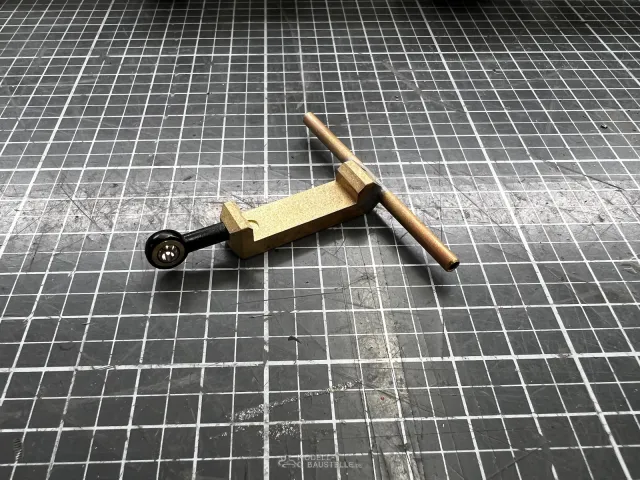

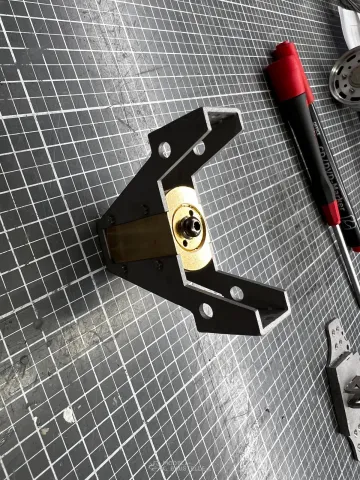

    Liftfunktion der Nachlafachse wird Hydraulisch gemacht. Dazu habe ich einen Halter für den Hubzylinder angefertigt.

    Beim Hubzylinder habe ich auf ein Kaufproduckt von ScaleCub zurückgegriffen. Diese Teile sind alle für den Tamiya Massstab und das passt halt überhaupt nicht

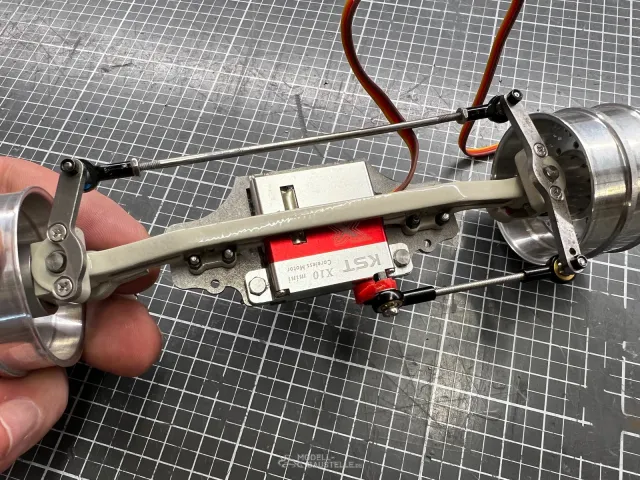

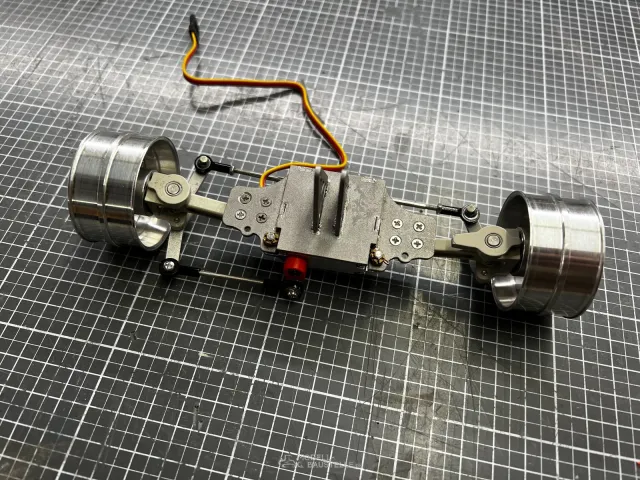

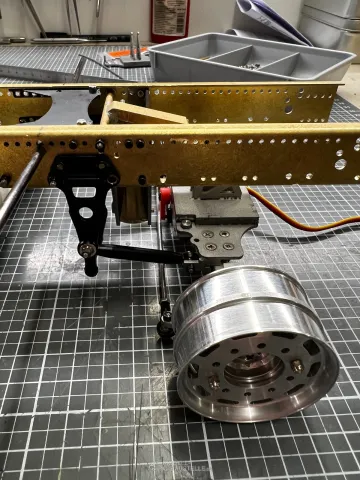

    Im selben zuge wurden die Teile für die Lenkung der Achse gebaut :thumbup:

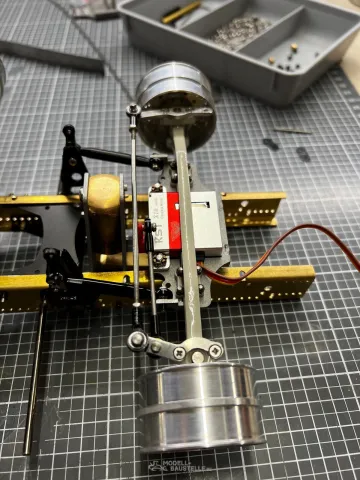

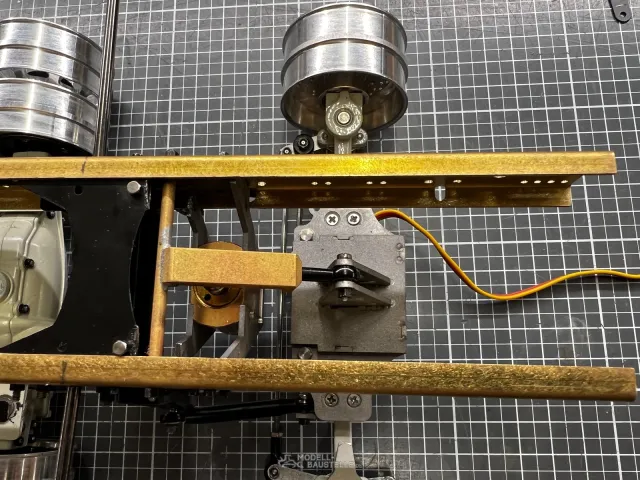

    Zusätzlich wurde etwas aus der ScaleArt Achse ausgefräst damit das Servo perfekt integriert werden kann.

    Bald geht es weiter….
