Hallo,
Glaube er meinte den Dreck
unten auf dem ersten Bild bei den Antriebsmotoren
Gruss Achim
Das könnte durchaus Sinn machen
Wenn es das war….. an der Seite hat es zwei löcher für fas die auch immer sein sollen……. Ev da rein
Beiträge von Mucky-Pup
-
-
Hallo Mathias,
bei mir im Keller liegt ein komplett neuer Bausatz der Laderaupe. Es ist der erste nach der Überarbeitung der Anleitung überhaupt. Ich kann nur bestätigen, dass es ein 4S Akku ist. Frag doch mal direkt bei Scaleart nach.
Und was ist denn das für ein Deck im Modell? Wie kann das da reinkommen? Das gefällt mir gar nicht …
Gruß Frank
Was genau meinst Du mit dem Deck im Modell?!
-
Version von 2014
Version 2019
-
Hi Mathias,
hast du mal gemessen, wieviel noch nach der Scaleart Hauptplatine herauskommt?
Nicht das die Commander-Elektronic einiges schluckt.
Volle Batterie Spannung……
-
Alles anzeigen
Hallo Mathias,
Wofuer brauchts du denn 12V BEC?
Der M220 hat ja ein BEC eingebaut fuer den Empfaenger.
Bevor du den M220 und das SM3 an die Stromversorgung anschliesst wuerde Ich mich mal mit Servonaut in Verbindung setzen ob du das mit einem 4s/14,8Volt betreiben kannst.
LG
Bernd
Richtig, der M220 hat ein 5V /3A BEC für die Servo; Brixl; ect…..
Jedoch das SM3 benötigt min 7,2V oder eben 12V
Hat den keiner eine LR963d der mal Bilder machen könnte
Bist du ganz sicher ?? 4s
Bei Scaleart auf der Seite steht auch 12volt Akku
Und alle scaleart Raupen die ich kenne habe. 12v
Nur der raupentransporter hat 4s soweit ich weiß
Absolut sicher
1. ich hab zur Raupe 3 LiPo 3S 4200mAh
2. Anleitung von ScaleArt
Die Raupe ist ja nicht neu, sie hat schon ein paar Jahre mit jedoch quasi keinen Bertiebsstunden
Soweit ich weiss, war Sie ein Messefahrzeug Friedrichshafen, ist nicht zu 100% identisch mit der Bauanleitung…. Habe zB ein anderes „Bodenverschlussblech“ am Unterboden.
Aber das ist ja kein problem und hat auch absolut keinen Einfluss auf die Raupe
-
Ferien sind schon eine tolle Sache
Weiter ging es mit „Einzelteilen“
-
Hallo Christian
Das mit dem Schalter ist schon gut so……. Sehen nicht alle so hier im Forum jedoch habe ich das auch so
Der Anlauf braucht etwas mehr Strom aber vorallem reisst der Volumenstrom (Hydraulik Ölfluss) nicht ab….. ich finde es Feinfühliger zu Steuern
Betreffend dem Akku
Nehmen wir an, Deine Pumpe würde im Betrieb 5.3 Amper benötigen (das ist schon sehr Viel ausser Du hast den Druck auf über 30 Bar eingestellt)
Somit braucht diese in einer Stunde 5300 mAh, nun ist klar das ein Akku nicht zu 100% Ausgesaugt werden kann/darf aber 45min sollte das schon gehen….
-
Heute hab ich mich noch etwas um die Elektronik gekümmert….
Leider habe ich bei der Demontage die Leitungsführung nich aufgezeichnet
Ich versteh die Scaleart Elektronikwelt nicht….
Akku 4s somit 14,8 Volt ect
Servonaut M220 Doppelfahrregler, Servonaut SM3 Soundmodul….
Nun das Problem, SM3 geht nur bis max 12V, nach mir war das aber auch auf der Einschaltplatine von Scaleart auf Batteriespannung Angeschlossen…. Kann das wirklich sein?!
Die Platine habe ich durchgemessen, da ist kein zB 12V BEC drin
Wer kann helfen ?!
-

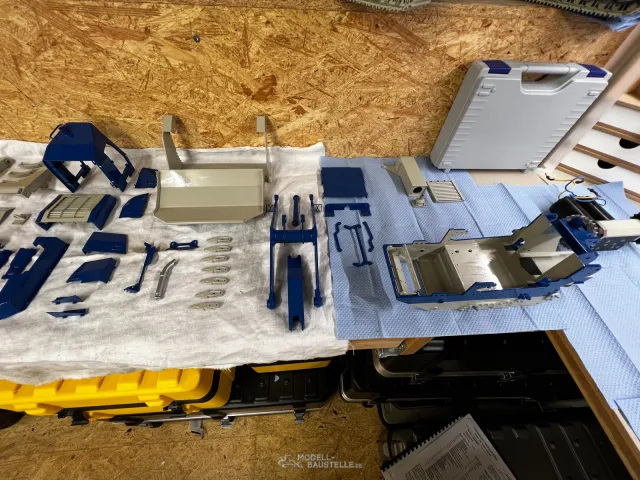

Die Lackierten teilt sind trocken……..
Somit ist alles für den zusammenbau bereit
Alle Schrauben, Bolzen, Hydraulik ect ………….
Und ls gehts
-
Ärgerlich mit den 2 Schrauben
Da bin ich mal gespannt.
Was für eine Sandstrahlkabine hast du ?
Vermisse ich jetzt beim PC 290 auch.
So gut wie mit dem Sand, bekommt man das Metall einfach nicht geschliffen.
Wir haben eine Sandstrahlkabine mit glaube 400 Liter Volumen……. Also schon etwas grösser
-
Hallo Gemeinde
Ich hatte die Gelegenheit, eine der seltenen in freier Wildbahn umherstreunenden Laderaupen zu erlegen……
Der alte Besitzer werte sich eine gefühlte Ewigkeit,…. Ich hatte Erfolg und kann diese jetzt mein Eigen nennen
Übernommen wie gesehen inkl Rückstände der letzten Einsätze
Für was reinigen, zerlegen und dem Fuhrpark anpassen….. los geht die Arbeit!
Naja, was soll ich sagen, Getribe Befestigungsschrauben……. Zwei in 10 Sekunden und 2 in 60 Minuten
Der rest war dann quasi nur noch Formsache……..
Alles Sandstrahlen und das umlackieren kann schon fast losgehen
-
Nach dem lackieren den Motor und Die Rolle rein…….. alles passt bestens und ist in 5 Minuten erledigt
Montage an der Kombischaufel
Für die Leitungsführung tausche ich diverse Inox Schrauben durch Stahlschrauben aus….
So kann die Leitung mit Magneten befestigt werden!
Besen in der Arbeitsposition
Zum Entleeren des Sammelbehälters einfach die Kombischaufel öffnen
Und der erste Test seiht gut aus
Entleeren geht auch perfekt
Und weiter geht es mit den Reinigungsarbeiten…. Auch während der Rückwärtsbewegung geht alles einwandfrei
Das einzige was ich bereits seit längerem gemacht habe….. die Schaufelzähne wurden durch eine „klinge“ ausgewechselt…. Istvaber nicht nötig, geht auch so
-
Zwischenprojekt 2…..
Kehrbesen für den kleinen!
Als Basis hält der Original LESU Kehrbesen her.
Da ich jedoch nich „einfach“ nach vorne Wegwischen will…… das staubt und da diese Version nicht seitlich verstellbar ist, bringt das nich den gewünschten effekt……..
Also Zeichnen, Laserschneiden und los gehts
Löcher für die Original Aufnahmen werden gebohrt…
Und nun schweissen……
Anprobe an der Kombischaufel
Ich hab gleich drei gemacht…. Falls wer Interesse hat
-
Hallo Torsten
Ich lege jewils einen dünnen Streifen Papier zwischen die Zahnräder und drüche Sie fest aneinander……
So stimmt das „spiel“….. aber warscheinlich macht das jeder anders
Bei mir funktioniert‘s
-
Hallo Mathias
Wie meinst du das? Sorry, kenne mich mit den funktionen im Formum nicht wirklich aus. Ich nehme an PN = Private Nachricht.
Gruss Christoph
Sorry mein Fehler……Genau Persönliche Nachricht
-
Hallo Mucky-Pup
Ich hätte auch gerne ein Grund-Set bestellt.
Hast du noch eines für mich?
Gruss Christoph
Hallo Christoph
Habe ich, mach mir eine PN mit der kompletten Adresse, Telefonnummer und Email…….
Überweisung an
Mathias Lingg
Berner Kantonalbank 3400 Burgdorf
IBAN CH64 0079 0042 5897 5494 3
BIC/SWIFT-Code der Berner Kantonalbank: KBBECH22
Zahlungsvermerk bitte was Ihr Bestellt habt inkl Forennahmen
-
Leider habe ich nicht für jeden Arbeitsschritt Bilder gemacht
Querrstreben bestehen aus 3 Teilen und können wenn fertig mit M2 Schrauben individuell befestigt werden.
Die Seitenteile sind auch aus 3 Teilen gefertigt
Ein Standartgestell für 18 Paletten besteht aus 3 Seitenteilen, 8 Querstreben und 32 M2x6 Schrauben mit Modellmuttern
Wie immer habe ich ein Paar Teile mehr gemacht…..
Wenn Interesse besteht…….
- Rohteile ohne Bearbeitung für 1 Gestell 75.-
- Teile gebgen und verschweisst inkl Scrauben/Modellmuttern 1 Gestell 175.-
- Fertig lackiert in blau / orange 225.-
Zuzüglich Versand 10.-
Natürlich kann auch erweitert werden für noch mehr Stauraum
-
Der Zusammenbau kann beginnen!
Tele entgraten und die Anschraubplatten 90• biegen.
Eine Schweisslehre basteln damit alle Querstreben auch identisch werden.
-
Nachdem alles im 2d gezeigt war, gings zum Kollegen Laser
Ein paar Tage später erhielt ich das Rohmaterial
-
Hallo Gemeinde…….
Ich starte ein Zwischenprojekt vor dem Zwischenprojekt vor dem Projekt
Also los, bei uns im Verein ist gerade der Gabelstapler Wahn ausgebrochen
da ich da nicht mithelfen will…… beteilige ich mich mit einem Palettenregalnnach welches aussehen soll wie die Originalen
Etwa so…… wie immer im Massstab 1/14.5
