Moin,
hab ma was angefangen zu basteln. Länge ist n knapper halber Meter. Wenns alles hinhaut, wie gedacht, gibts weitere Bilder.
gruss roman
Wir freuen uns sehr dass Sie diese Webpräsenz gefunden haben, leider sind Sie nicht angemeldet und können daher diese Plattform nur eingeschränkt benutzen. Möchten Sie die volle Vielfalt unserer Community erleben, so registrieren Sie sich jetzt kostenlos & unverbindlich oder melden sich mit Ihren Benutzerdaten an.
Moin,
hab ma was angefangen zu basteln. Länge ist n knapper halber Meter. Wenns alles hinhaut, wie gedacht, gibts weitere Bilder.
gruss roman
moin roman
was werden das für ladegüter?? werden das rohre für eine pipeline
Moin Dami,

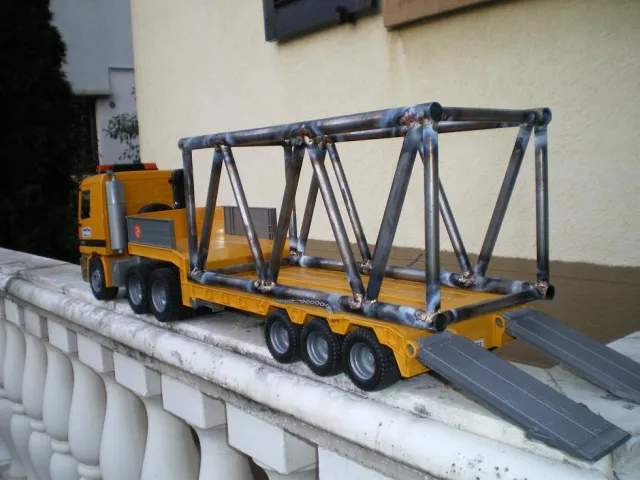

ne Pipeline wirds nicht, sondern nur Ladegut für einen Tieflader.
gruss roman
Moin,

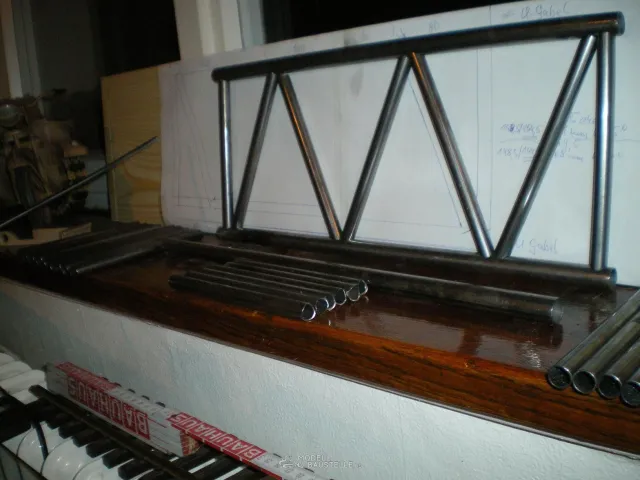

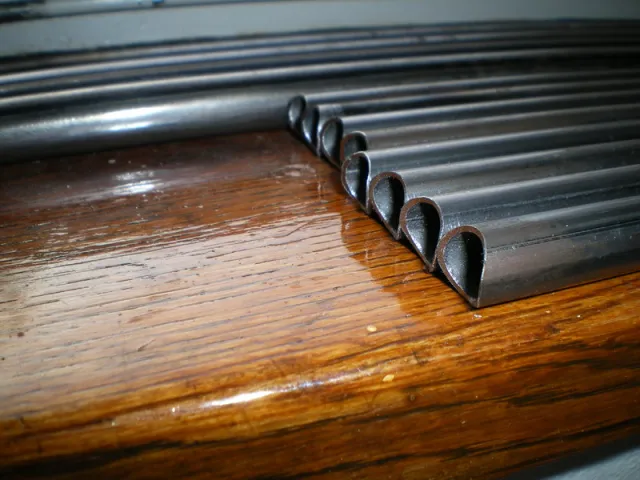

hier mal ein Bild von weiteren Rohren. Ne Pipeline wirds nicht, eher was stabiles.
Verbraucht wurden bisher fast 4 Meter 16mm Präzie-Rohr und 3,5 Meter 12mm Präzie-Rohr mit jeweils 1mm Wandstärke.
Wer es nicht kennt, es ist Stahlrohr, Prähzi steht für Präzisions-Stahlrohr. Nahtrohr reicht für den Zweck vollkommen aus, es muss nicht unbedingt nahtlos gezogenes sein. Gelötet wird hart, abgelängt wird auf der Drehbank, und gefräst wird da auch, damit die Winkel stimmen.
gruß roman
Moin,

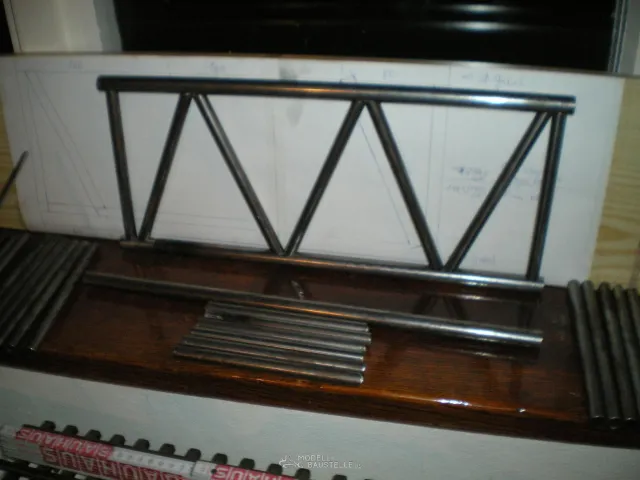

hab heut was weitergebastelt am Ladegut. Es wird langsam so wie gedacht.
Das passende Lot ist im Anflug, ich werde berichten, wie es sich macht.
@ Admins: Baut mal ne Edit-Funktion ein, damit man eigene Fehler beim schreiben auch selber korrigieren kann
Hab bisher nur 2m 16er Rohr gebraucht und nicht 4m
gruss roman
@ Admins: Baut mal ne Edit-Funktion ein, damit man eigene Fehler beim schreiben auch selber korrigieren kann
Servus,
eigentlich ist dafür die Button "Bearbeiten" gedacht
Teil Ladegut schaut schon recht gut aus...
Servus Jo,
der Bearbeiten-Button ist nur beim letzten eigenen Beitrag aktiv. Ich hab gestern einen Fehler in einem meiner Beiträge gefunden und war irgendwie zu blöd, den zu korrigieren
Ansonsten hoffe ich, dass das "Ladegut" bis zur Messe in Friedrichshafen fertig wird. Vielleicht trifft man sich ja dort
gruss roman
Moin, weiter gehts.

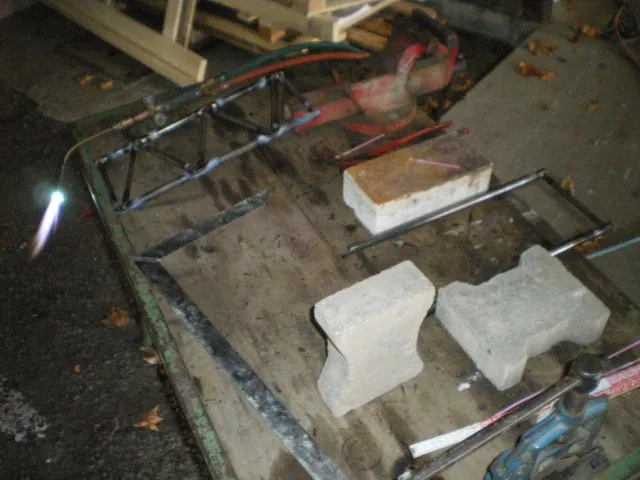

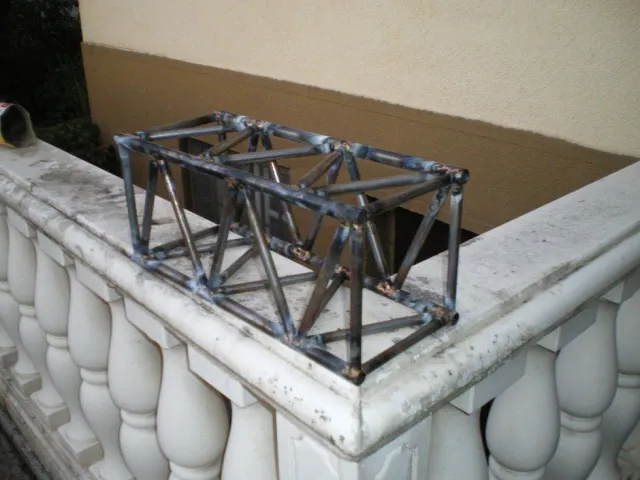

Hab den heutigen Nachmittag mal angefangen, die Teile zu verlöten. Es ist halt Stahlrohr, was sich am besten autogen (Azethylen und Sauerstoff- Brenner mit weicher Flamme) hartlöten lässt. Die lange Zeit der Vorbereitung mit Fräsen der Schrägen und Ablängen auf der Drehbank hat sich gelohnt, alles hat perfekt gepasst.
Bitte nicht wundern über die Werkbank, auch auf der kann man Teile winklig ausrichten
Des Teil sieht noch was unschöhn aus, aber nach verputzen und sandstrahlen passt das .
Der Eine oder Andere kann vielleicht schon erkennen, was es mal werden soll. Ok, es wird ein Liebherr LR 1750 in 1:16. Morgen gehe ich wieder Rohr einkaufen für das nächste Gittermast-Element, diesmal aber für ein langes, was beim Original 14m hat.
gruss roman
PS: Ich hab bewusst die ungeputzte Variante hier reingestellt, damit jemand interessiertes die Zwischenschritte sehen kann. Nächsten Freitag löte ich die restlichen Verstrebungen und die "Verbinder zum nächsten Mastelement" ein, danach wird sandgestrahlt
EDIT: Bevor jemand den Fehler findet, korrigier ich es selber. Eine Seite muss nochmal abgelötet werden , dann um 90 Grad gedreht, wirds wieder angelötet. Iss halt Lehrgeld... Aber Spass machts, und das ist die Hauptsache
moin Roman
des sieht schon ganz nach nem richtig schweren gerät aus do!!
bin gespannt wie die anderen teile werden!!
Weiter so
Moin Dami,
in FN hab ich das Teil dabei, da kannst Du das heavy-metal live "befingern"
16 m Rohr sind gekauft und liegen hier zur Weiterverarbeitung für ein langes Mastelement rum. Im Moment warte ich noch auf eine Stange Vierkantvollmaterial und einen Fräser.
Stück für Stück wirds...
gruss roman
PS: Einen Anbieter für das Seil hab ich mittlerweile auch gefunden.
Moin,

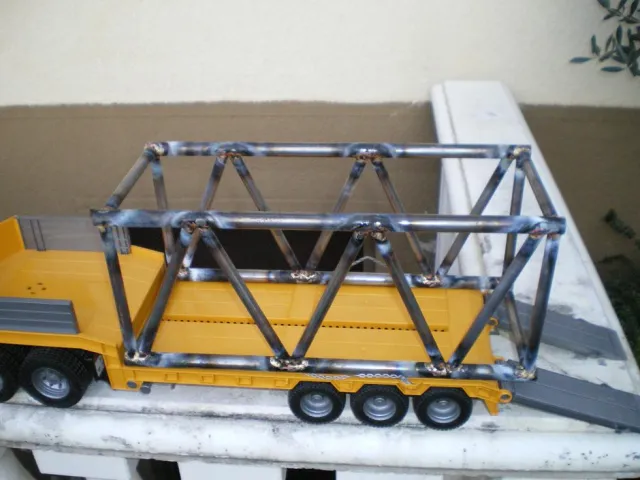

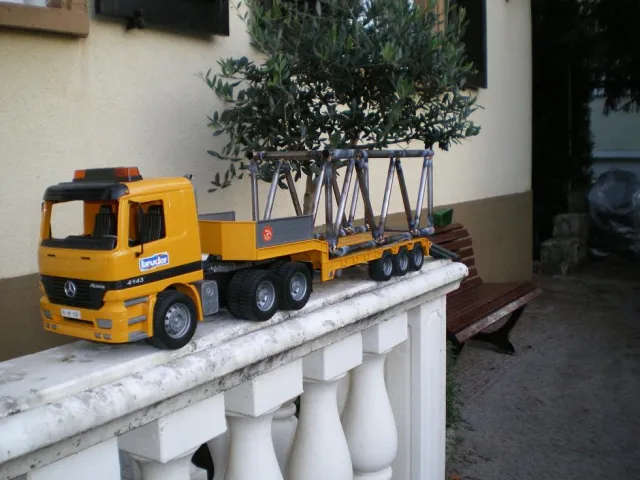

nachdem ich gestern fast ne Nachtschicht zum fräsen der restlichen Verstrebungen eingelegt habe, gings heut was weiter. Die Verstrebungen hab ich heut eingelötet, und dabei versucht, dem "Murks" trotzdem ein annehmbares Bild zu geben.
Ablöten ist fast unmöglich, also bleibt der Fehler so, wie er ist, und gut. Beim nächsten Mastelement passiert des nicht mehr. Ist halt Lehrgeld, was aber beim Modell keine statischen Nachteile bringt.
Dieses Wochenende gehts weiter mit dem ersten langen Mastelement, Material ist da und Motivation auch
gruss roman
Moin,

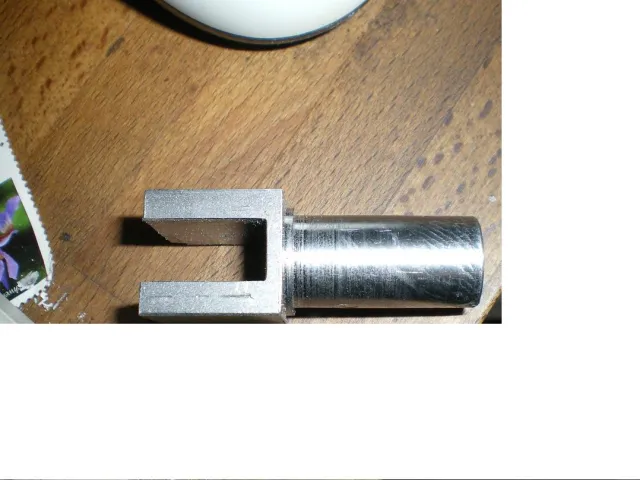

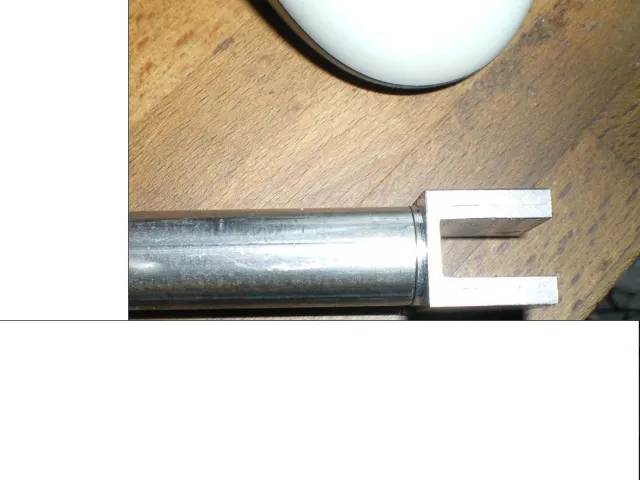

das Vierkantmaterial und der Fräser sind eingetroffen, unten auf den Bildern sieht man das Ergebnis . Ist zwar noch nicht ganz fertig, aber es passt wie gedacht. Eingelötet werden die Teile erst, wenn das nächste Mastelement fertig ist. Dadurch ist sichergestellt, dass alles sauber zusammenpasst, weil die Bolzen zum verbinden in geriebene Löcher reingesteckt werden, damit der Mast nicht wackelt.Durch das Hartlöten entsteht aufgrund der hohen Wärmeeinwirkung ein gewisser Verzug, den man so ausgleichen kann.
Momentan bekommt die kleine Drehbank eine Vertikalachse auf den Support gebaut, somit kann ich mit was Geduld kleine Teile sauber fräsen. In FN habe ich mir einen kleinen Niederzugschraubstock von Wabeco gekauft, der dann auf den Support montiert wird. Bilder dazu gibts demnächst im anderen Thema.
Ansonsten bin ich parallel dazu am zuschneiden und fräsen der Rohre für das erste lange Mastelement, was im Original 14m Länge hat.
gruss roman
Moin roman
sauber sauber
Wie sieht das Gegenstück der "Verbinder" aus???
Moin Dami,
Geduld ist eine Tugend
gruss roman
Moin,

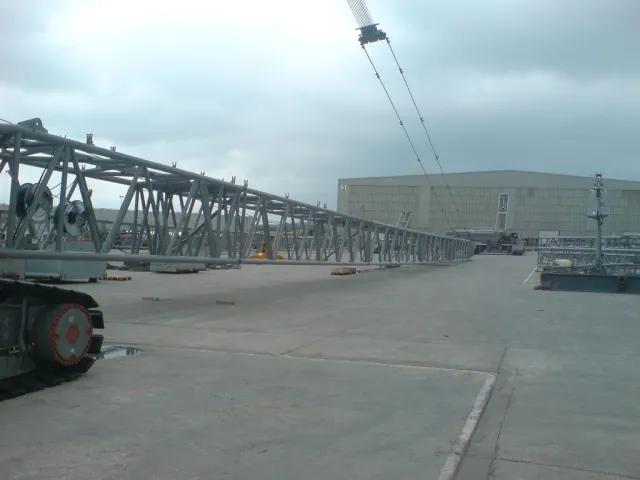

so sieht sowas im Original aus.
gruss roman
Moin Roman
Gigantisch
Hast du mal paar Eckdaten zum Modell?? Grösse Gewicht usw
Moin Dami,
das kannste alles als pdf bei Liebherr runterladen: http://www.liebherr.com/cr/products_cr…ister=1460_1504
Es sind alle wichtigen Angaben enthalten, die eine gute Grundlage fürs Modell bilden.
gruss roman
Moin,
dieses Thema beende ich, das Mastelement war ein Test, und es hat für mich selber viele neue Erfahrungen gebracht.
Unter Krane gehts weiter, und dann mit Liebherr LR1750 in 1:16
gruss roman
PS: das Teil hier wird Ladegut bleiben, weil es zum wegwerfen zu schade ist, ich da zuviel Herzblut reingesteckt habe, und überhaupt
