Laderraupe LR 632

Moin ,

Ich möcht euch mal mein aktuelles Projekt vorstellen

eine Laderaupe LR632

Ich werde hier keinen Bericht machen wie das Modell zusammen gebaut wurde ,eher von dem was ich ändern werde .

Das Modell soll dem Original zu mindestens 70% nahe kommen.

Zuerst mal hab ich am Getriebe andere Motoren drangeschraubt die ich noch in der Bastelkiste hatte. Da die Original Motoren zum langsam waren.

Am Getriebedeckel sind jetzt M2 Hutmuttern dran,ist aber nur Optik.

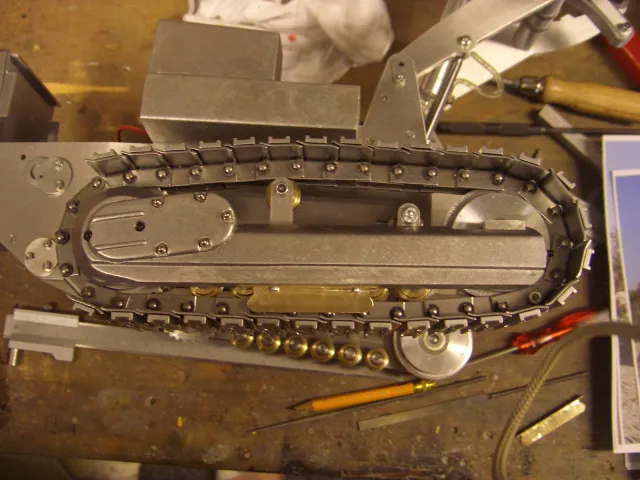

Dann hab ich mal angefangen Schmutzabweisser an die Laufwerke anzubauen

Da die Kamera mal wieder leer war, gibts nachher erst ein Bild wie das Laufwerk aktuell aussieht.
So, ich würd mich über einige Kommentare freuen!

Gruss Daniel

Zitat von Jodie

Welche Motoran hast denn nu verbaut?
Und was möchtes insgesammt alles ändern?

Hallo Jo,

Danke!!

Ich durft ja schon etwas üben in Moosbeuren,gelle .

Motoren, Hmm gute Frage die hab ich mal ausm alten Drucker ausgebaut, auf den Motoren steht was von RS-38500.

Ham auf jeden fall gut kraft und eine sehr gute Drehzahl, die Raupe ist gut doppelt so schnell wie vorher.

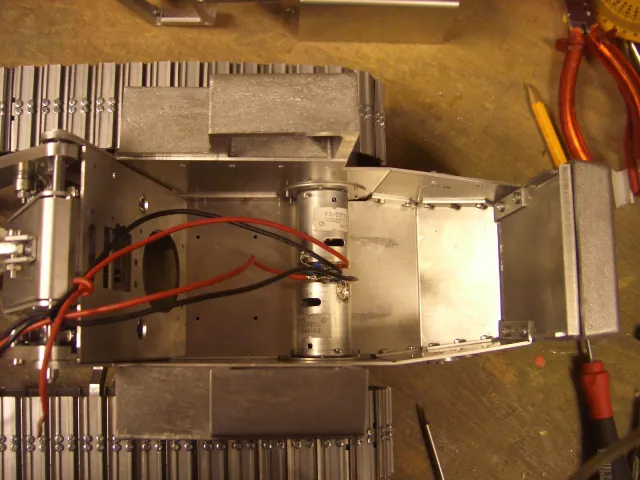

Hier mal ein Bild der Motoren

Die Raupe soll dem Vorbild näher kommen, also die Schrauben die man sehen kann weg, einen Heckaufreiser soll sie bekommen, Klimaanlage damit der Fahrer auch im Sommer nicht streikt und was mir sonst noch so einfällt beim bauen.

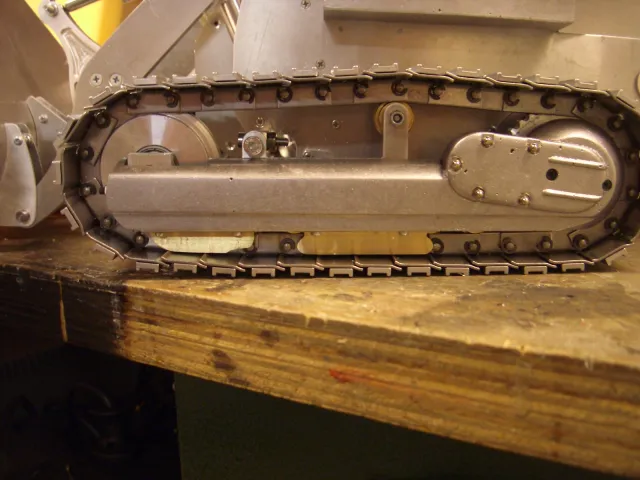

Hier noch ein Bild der Laufwerke wie sie jetzt aussehen.

Würd mich freuen wenn ein paar Kommentare folgen!

Gruss Daniel

Hallo Tommi ,

Ich denke das die Motoren die Belastungen aushalten, wird aber vorher ausgiebig ausprobiert bevor ich anfange zu spachteln oder Lackieren.

Gruss Daniel

Hallo Bernd,

Ich wollte den Aufreisser aus Alu-Hohlprofilen bauen ,und die Zähne massiv aber auch aus Alu.

Meinst du das hält .

Oder dann doch lieber ne Stahlspitze an die Zähne machen ?

Gruss Daniel

Hallo,

an der Raupe hat sich nicht viel getan, ich hab aber mal mit dem Heckaufreisser angefangen.

Ich hab mich dazu entschlossen,erst einen Prototyp aus ABS zu bauen.

Also hier mal die Zähne.

Da ich etwas an einem anderen Projekt zugange bin wird es etwas dauern bis hier wieder was passiert.

So denn

Gruss Daniel

Nabend,

Ich hab mal etwas an der Raupe weitergebaut.

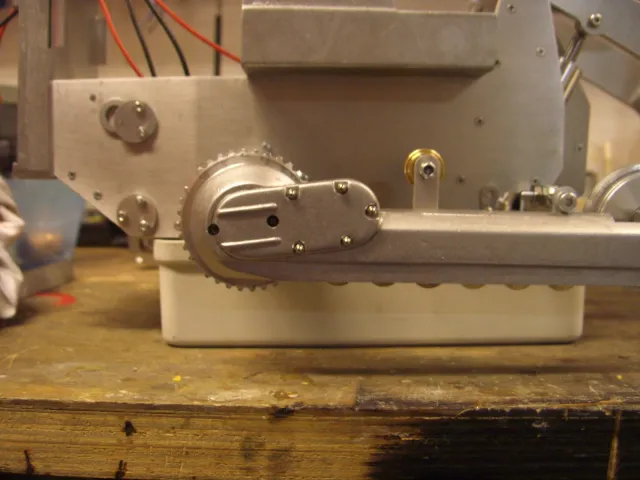

Heut hab ich mal die meisten Verbindungen am Hubgerüst kugelgelagert und an der Pendelverbindung der Laufwerke mit Messingbuchsen versehen.

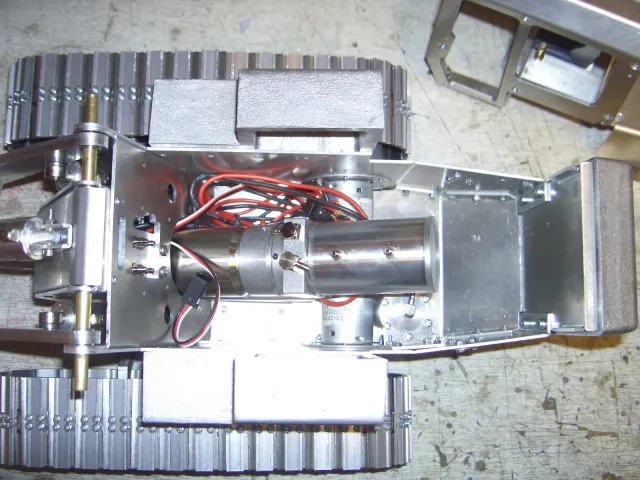

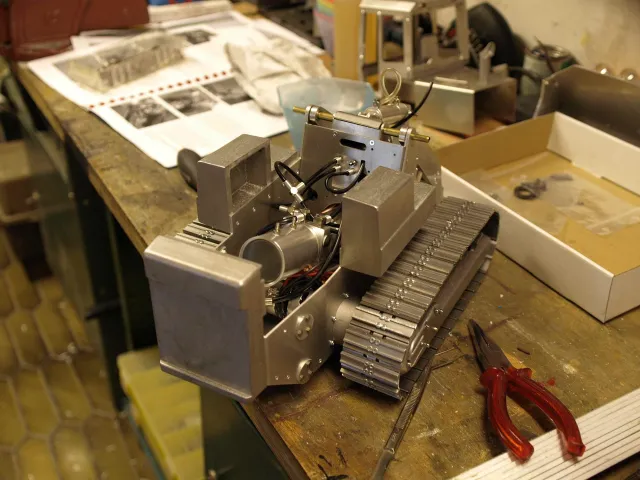

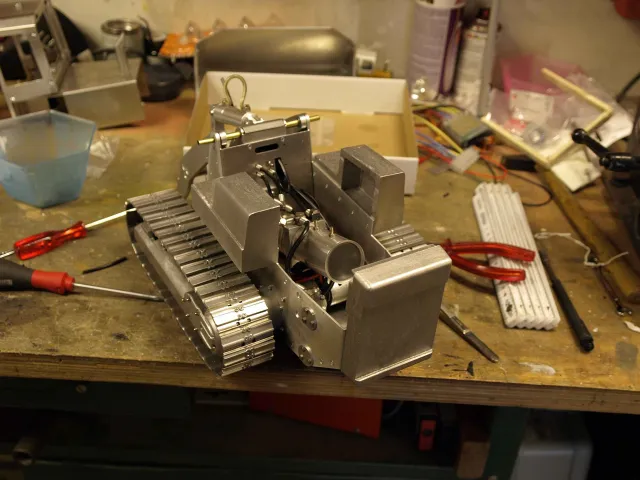

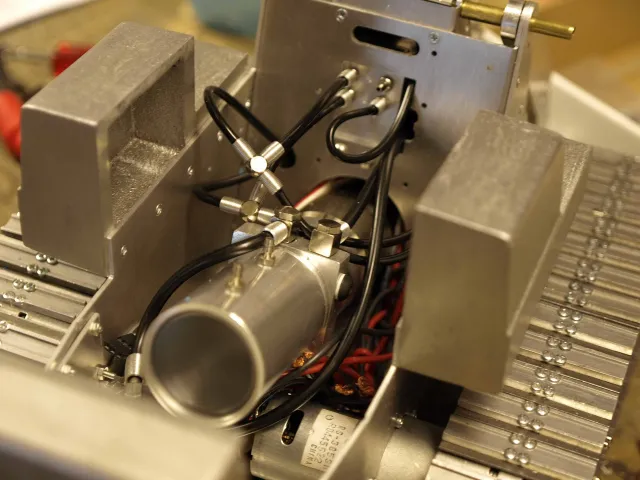

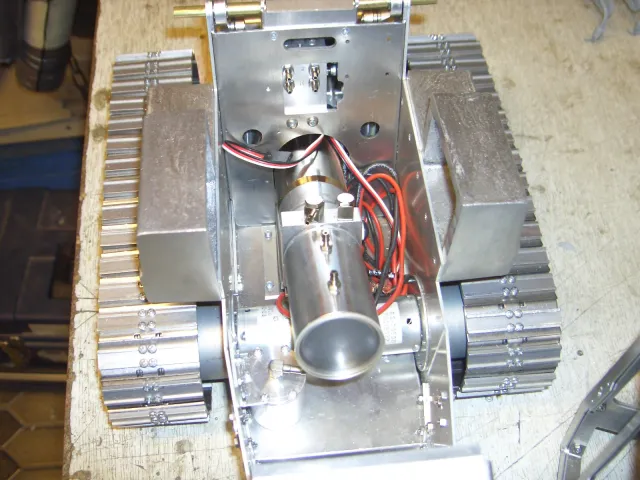

Dann hab ich mal angefangen die Hydraulik und die Inneneinrichtung einzubauen.

So jetzt gibts Bilders

So denn würd mich freuen wenn der eine oder andere was schreibt.

Gruss Daniel

Moin,

Zitat von Jodie

Gibt sicher ein wunderschönes Bild wenn die 3 Laderaupen zusammen am Forumstreffen arbeiten

Freu mich auch schon drauf, bin schon ganz heiss aufs erste Gruppenbild von den dreien.

Gruss Daniel

Hallo,

hier gings auch mal etwas weiter.

Die Hydraulik ist mittlerweile drin und funktioniert tadelos.

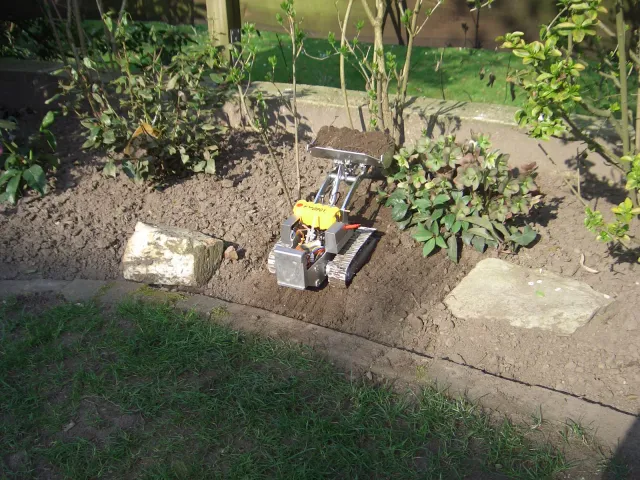

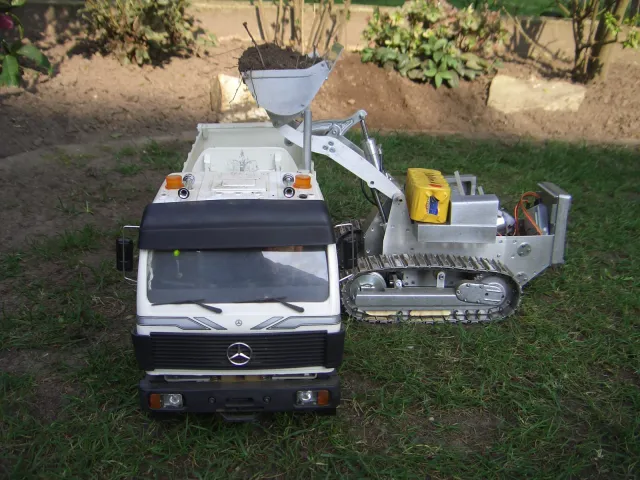

Dann gings auch gleich raus in den Garten ein paar Blumen ausgraben

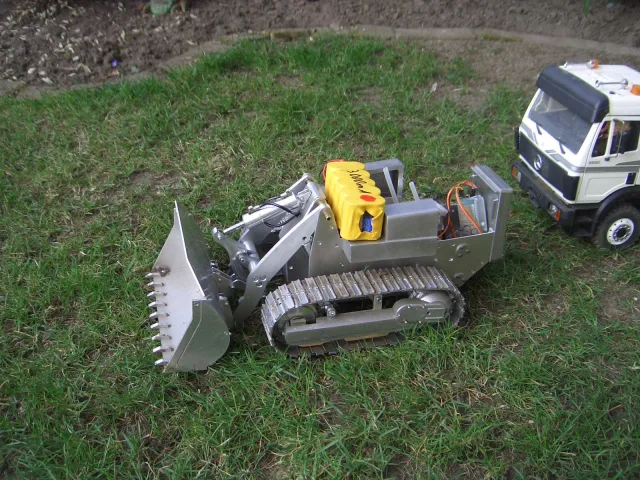

Die Raupe hat eine sehr gute Fahr- und Arbeitsgeschwindigkeit, Kraft hat sie auch genug nur etwas schwerer muss ich die noch machen, ist einfach zu leicht.

So denn

Gruss Daniel

Sers Jo,

Danke!!

Das Teil macht wirklich Spass, obwohl die Hydraulik immer noch auf 10 bar eingestellt ist.

Zu dumm das ich meinen Foto nicht dabei hatte....

Gruss Daniel

Hallo ,

Danke , schön das sie gefällt.

peter: Mit technischen Zeichnungen kann ich dir leider nicht dienen, das Modell ist ein Bausatz.

Du kannst aber mal bei Liebherr schauen da gibts schöne Zeichnungen von der Raupe.

Gruss Daniel

Hallo,

hier gings auch mal wieder weiter.

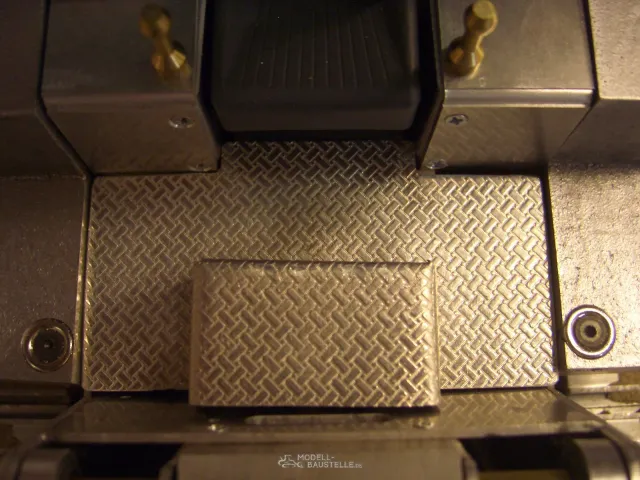

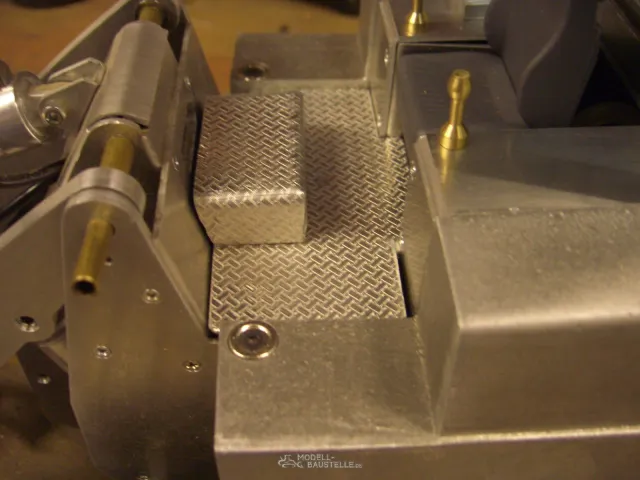

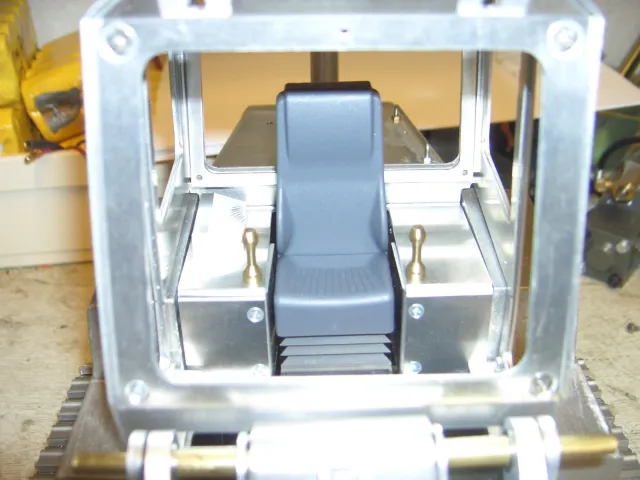

Ich hab mal einen Fussboden und eine Halterung für die Kabine eingebaut.

Bilderz....

So, denke das Treffen kann dann kommen .

Gruss Daniel
