CAT D11R

Servus

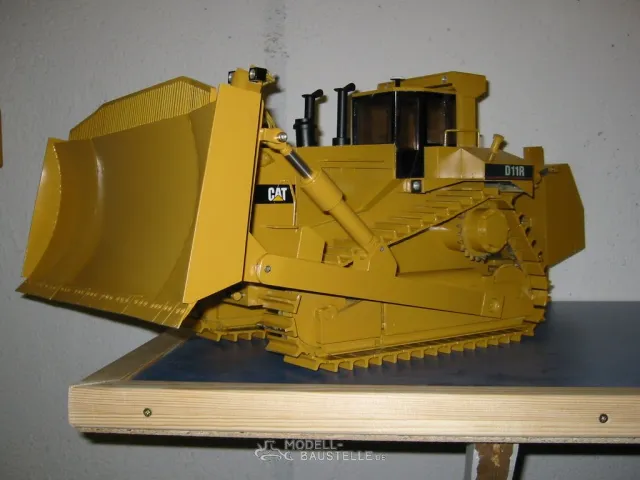

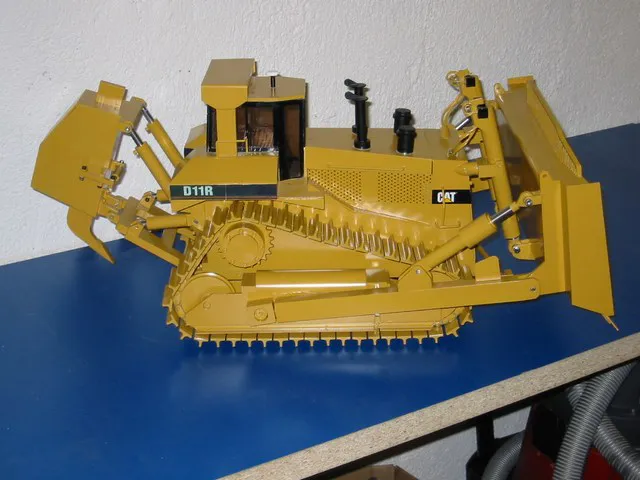

Ich möchte Euch hier meine D11R vorstellen, denn wo so viele Bagger in einem Forum vorgestellt sind, braucht es auch ein ordentliches Planiergerät.

Baujahr: 2001 – 2003
Bauzeit: 2367 Std.
Maßstab: 1:15
Antrieb: Elektro
Schildsteuerung: Elektro
Abmessungen mit Schild und Aufreisser:
L x B x H 720 x 415 x 325mm
Gewicht: 26,3 kg
Kraftstoffinhalt: 1x Akku, Blei Gel 12V 3,4Ah
Betriebsdauer 1 Akku: ca. ¾ Std.

Ich muss dazu sagen, dass meine Modelle mehr auf Funktion gebaut werden als auf Optik, die steht an zweiter Stelle.
Die Raupe besteht aus 80% Aluminium, 17% Edelstahl, 2% Stahl und 1% Titan.
Die Materialien sind verschraubt oder geklebt. Vorzugsweise sind alle Schrauben M3, bis auf Schildaufhängung M5.
Der Rahmen incl. Inhalt, das Schild und der Aufreisser sind aus Aluminium, die Kettenräder, die Ketten, der Reisszahn und die Schildmesser sind aus Edelstahl.
Die Leiträder und die Fahrwerksaufhängung sind aus Stahl.
Der Bolzen für die Reißzahn Höhenverstellung ist aus Titan (lag so rum).

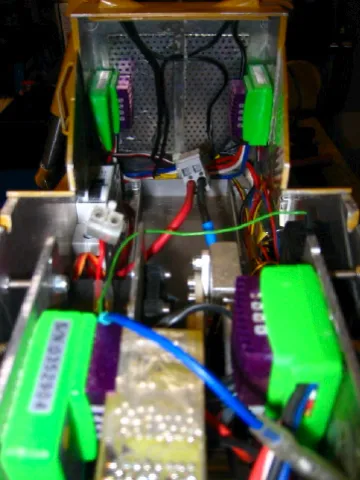

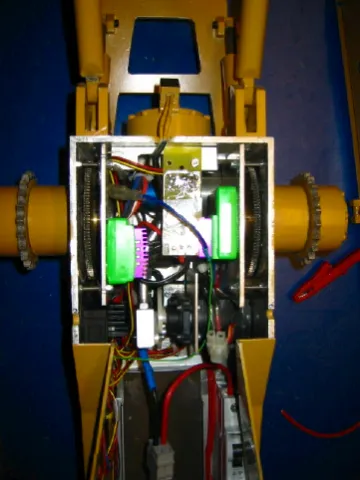

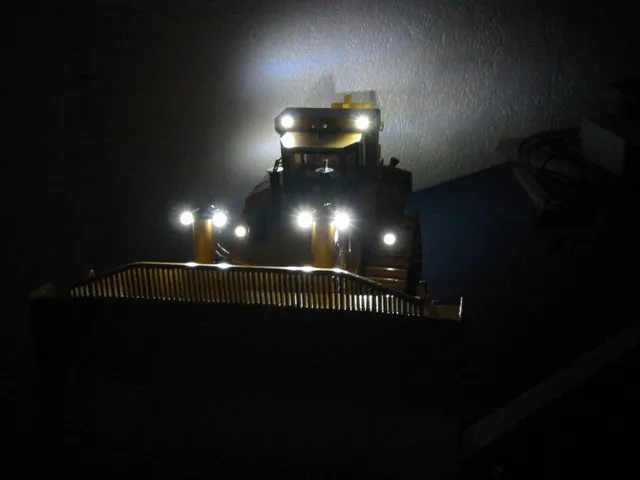

Ich habe mich damals entschieden, keine Hydraulik in der Raupe einzusetzen aufgrund der Geräuschentwicklung und des Platzbedarfes. Ausserdem erreiche ich ohne Hydraulik eine längere Einsatzzeit. Als Fernsteuerung benutze ich eine Multiplex MC 3030. Die Fahrtregler für den Antrieb und der Schildsteuerung sind von Robbe (Rookie). Der elektronische Schalter für das Licht ist irgend ein billiger Bausatz. In jedem Scheinwerfer sitzt eine weisse LED mit 18000 mcd.

Als Antrieb benutze ich zwei Faulhaber Getriebemotore mit je 80W. Über je ein separates Getriebe und von zwei Akkuschraubern geliehene Planetensätze bilden den Antrieb (kaum zu stoppen). Das Schild wird ebenfalls über oben in den Zylinder sitzenden Faulhaber Getriebemotore bewegt. Es sind dort M10 Trapezgewindespindeln eingesetzt. Durch unterschiedliche Laufrichtung erreiche ich eine Schild schrägstellung.
In den beiden Fahrwerken sitzen starke Federn, die mir die Kette genügend spannen. Durch das Delta Fahrwerk hat die Raupe ausgezeichnete Fahreigenschaften.

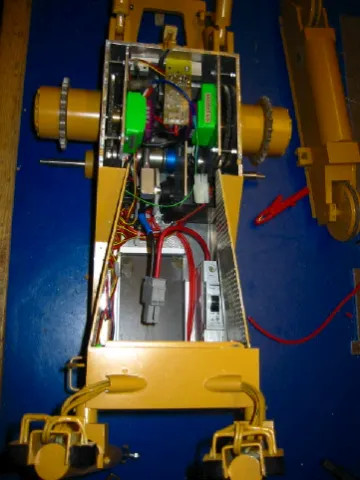

So, nun aber zu den Bildern.

06.jpg 07.jpg 10.jpg

Wer noch mehr Info oder Bilder möchte, einfach melden.

Der Raupenfahrer

Servus mal zusammen.

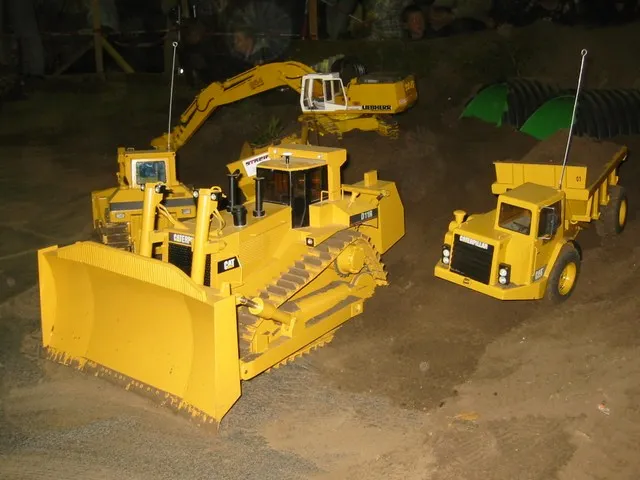

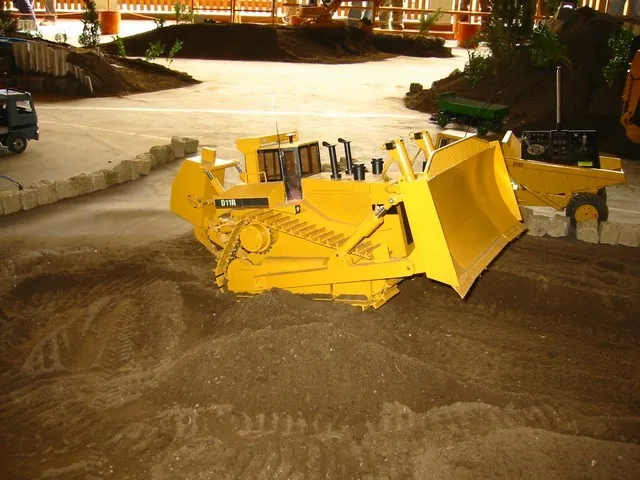

Natürlich habe ich in meinem Archiv auch Fotos vom Einsatz. Von der heimischen Terrasse beim Schneeschieben vom Wohnzimmersessel aus und natürlich auch so richtig im Dreck.

Die Ketten, das war so eine Sache. Man nehme eine Edelstahlkette vom Mädler, ca. 2m, dann nehme man 6m Edelstahl T-Profil, schneide und fräse dies zurecht auf Maß. Anschliessend baue man sich eine Lehre zum aufschweissen der fertigen T-Profile auf die Kette (insgesamt ca. 2 Tage arbeit).

Natürlich ist das Fahrwerk pendelnd wie im Original aufgehängt, das war Ehrensache.

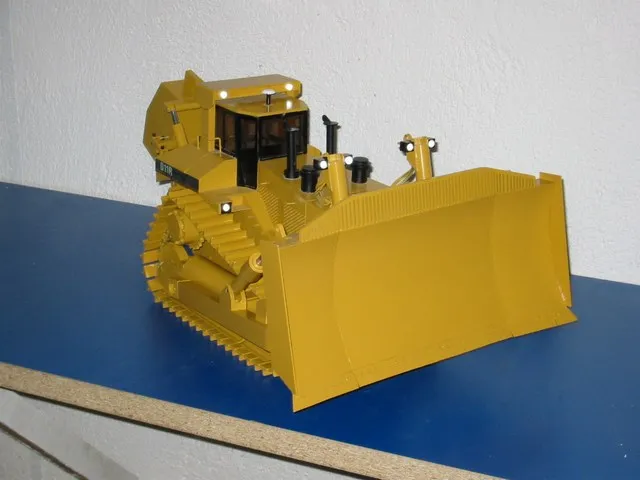

Bilder muss ich erst mal suchen in meinem Archiv, aber hier noch eines, als sie noch Jungfräulich war.

Achja, wie bekommt man Bilder von der Datenmenge kleiner?

Hier noch ein Bild von meinem derzeitigen Projekt, ein CAT 5110B in 1:15

Haba di Ehre vom Raupenfahrer.

Servus

Da bekommt Ihr noch ein paar Bilder.

Leider ist keines dabei, bei der die Raupe auch schiebt, weil man als Fahrer einer Raupe beim planieren meist im Fahrerhaus sich befindet. Somit gibt es nur Bilder, bei denen der Fahrer gerade mal zur Brotzeit war.

Ich kann Euch sagen, eine Raupe macht Spass, mit dieser hier kann man so manchen Baggerfahrer zur Verzweiflung bringen. Die graben mühevoll ein Loch, ich komme einmal vorbei und das war es. Die Baggerfahrer dürfen dann auch nicht frech werden, denn in so ein Loch passt meistens auch ein Bagger.
