Liebherr PR 742

Hallo

Um ein paar Anregungen für den Bau meiner Raupe zu erhalten, erstelle ich hier mal einen Baubericht.

Da dies mein erstes ziviles Modell ist, bin ich in diesem Bereich völlig Grün hinter den Ohren.

Deswegen würde ich mich sehr über Tips für den Bau freuen. Sagt bitte wenn ich irgendwo Fehler einbaue, oder ich irgendwas verbessern könnte.

Ziel ist es eine PR 742 B zu bauen, die dem Vorbild möglichst nahe kommt und ordentlich funktioniert.

Nachdem ich auf der Messe Leipzig mit dem Buddelvirus infiziert wurde, musste schnell ein Mittel zur Symptomlinderung her.

Da eigentlich nur ein Modell in meinen finanziellen Rahmen passte, rief ich bei Stahl Modellbau an und fragte nach Lieferungszeiten.

Nach einem netten Telefonat gings am nächsten Tag auf zu Stahl und ich konnte meine Raupe abholen.

Wieder daheim gelandet, konnte der Bausatz begutachtet werden.

Hier wurde der Karton gleich von der Abteilung Qualitätssicherung auf Vollständigkeit und Beißbeschaffenheit des Kartons überprüft.

Nachdem das OK gegeben wurde, habe ich das Ding mal grob zusammen gebaut.

Die Ernüchterung war groß, die Liste der Teile die zu überarbeiten waren wurde immer länger.

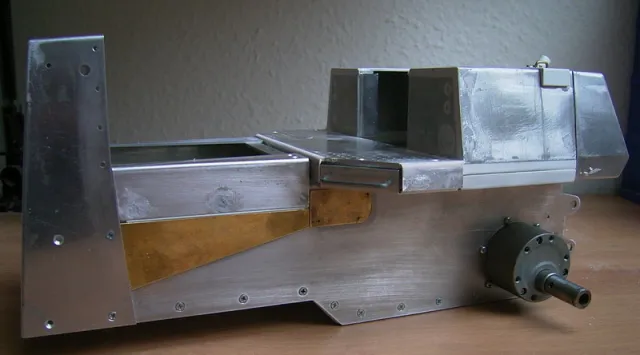

Den Anfang machte hier die Front der Raupe.

Es wurden die Kreuzschlitzschrauben verspachtelt, der Schriftzug angebracht und ein Gitter angefertigt. Auf die Innenseite kam noch eine Messingplatte zur Gewichtserhöhung.

Der Kabineninnenraum wird komplett neu gestaltet. Hier soll später noch ein selbstmodellierter Fahrer Platz finden, damit die Raupe nicht als Geisterfahrzeug unterwegs ist.

Die Heckwand entsteht ebenfalls komplett neu, da das Bauteil von Stahl nicht wirklich viel mit dem Orginal gemeinsam hat.

Großes Kopfzerbrechen macht mir momentan die Oberseite der Motorhaube. Ich kann mir nicht vorstellen, das daß Teil so aussieht wie von Stahl umgesetzt. Leider finde ich nirgendwo ein Bild von der Oberseite.

Das war´s erstmal. In den kommenden Tagen gibt es sicherlich wieder ein paar neue Bilder.

Gruss Felix

Hallo

Freut mich, das sie Dir gefällt, Jodie.

Das Kontergewicht ist schon voll Blei.

Die Schrauben werde ich nicht alle verspachteln. Man soll das Ding nachher noch auseinandernehmen können.

Einzig die Fahrerkabine mit Konterweicht und Tritt wird ein Teil.

Ein Heckaufreißer kommt eventl. irgendwann mal. Da ich keine Hydraulik einbaue, habe ich keine Ahnung wie ich den Heckaufreißer vernünftig betätigen kann.

Gruss Felix

Hallo Beda

Die Seite hab ich schon abgegrast, trotzdem vielen Dank für den Tip.

Gruss Felix

Hallo

Schön das sie Euch beiden gefällt.

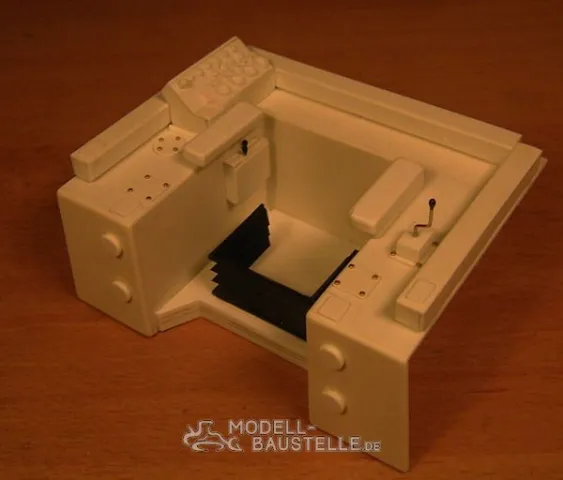

Heute ging es an der Inneneinrichtung weiter. Nichts wildes, deshalb auch nur ein Bild.

Gruss Felix

Das Poli-Geschnitze ist nicht schlimm.

Sobald Messing und Co. kommen gibt´s bei mir Probleme.

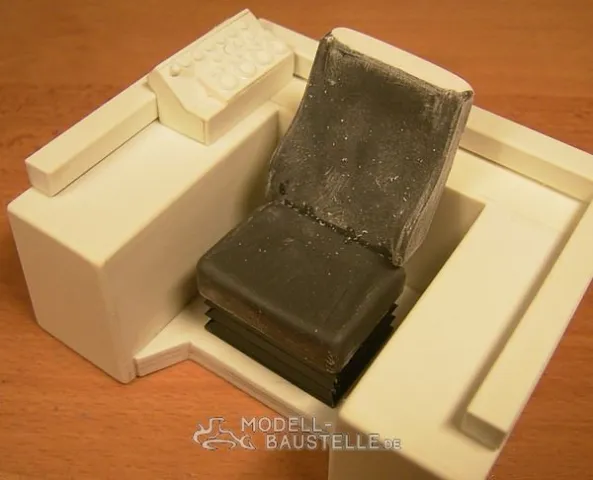

Die Inneneinrichtung ist heute noch fertig geworden. Die Bedienhebel fehlen noch, die werden dem Fahrer angepasst.

Gruss Felix

Hallo

Ein paar Kleinigkeiten sind in den vergangenen Tagen dazu gekommen.
Nichts aufregendes, zeigen will ich es aber trotzdem.

Am Motorraum kamen ein paar Messingplatten dazu. Hier fehlen noch ein paar Schrauben.

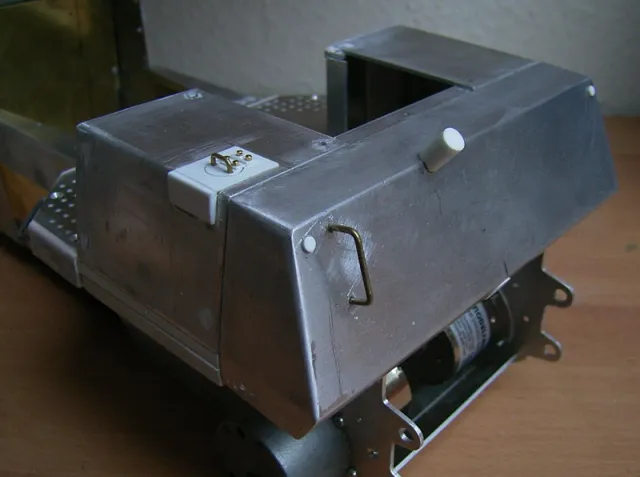

Das Heck der Raupe erhielt ein paar Details. Bei dem Ding an der linken Seite habe ich keine Ahnung was es ist. Hier fehlen mir leider Fotos, die eine Draufsicht zeigen. Ich habe also keine Ahnung, ob da wirklich eine Klappe sitzt.

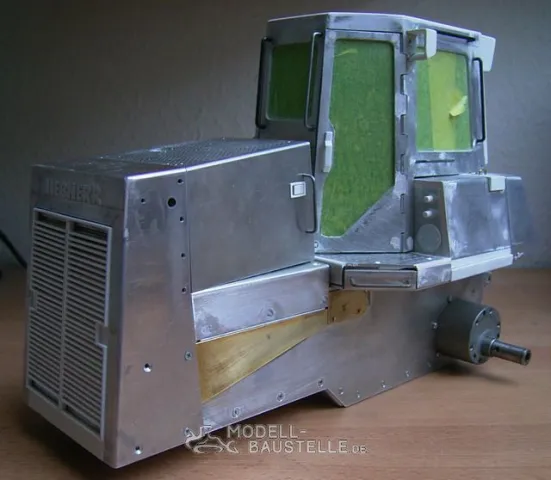

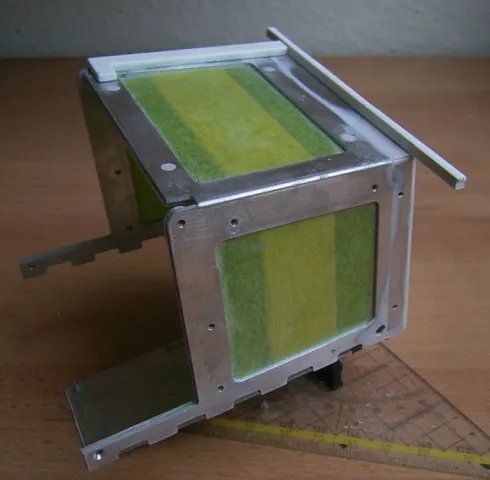

Viel Arbeit macht momentan das Fahrerhaus. Mit dem Orginal hat das Ganze nicht wirklich viel zu tun. Ein kompletter Neubau wäre mir allerdings nur in Poli möglich, denn mit sämtlichen Metallen stehe ich auf Kriegsfuß und den passenden Maschienenpark besitze ich auch nicht.
Also wird an dem Bausatzteil weiter gebastelt.
Die Hütte wurde komplett mit Uhu Endfest verklebt, denn Kreuzschlitzschrauben konnte ich irgendwie auf keinem Vorbildfoto finden

So, das war es erstmal wieder.
In den kommenden Tagen soll die Hütte fertig gestellt werden und dann gehts ans Fahrwerk.

Gruss Felix

Hallo

Es geht wieder etwas vorran mit der Raupe.

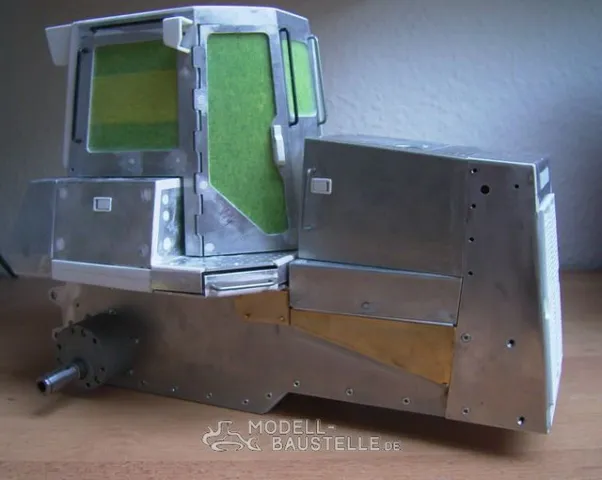

Die Arbeiten an der Karosserie sind nun so gut wie vollendet.

Am Wochenende gehts dann endlich ans Fahrwerk, damit das Ganze mal ein Gesicht bekommt.

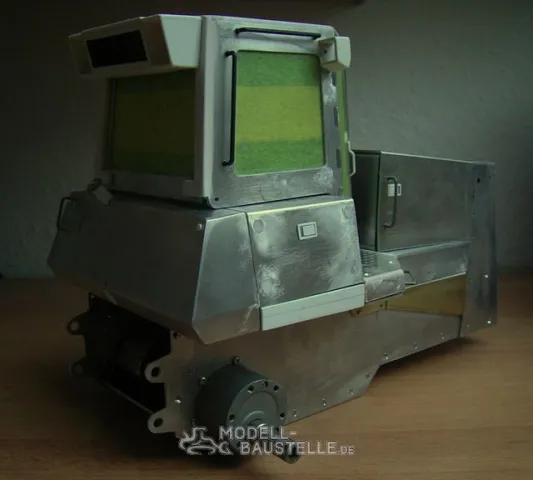

An der Hütte gabs neues Licht, frische Luft für den Fahrer und ein paar Details.
Die ganzen Sechskantmuttern und Kreuzschlitzschrauben sind nun auch verschwunden.

Gruss Felix

@ Walze:

Die seitlichen PS Streifen waren nötig, da auf der linken Seite die Kanten anders verlaufen als beim Stahl Modell.
Die rechte Seite hab ich im eifer des Gefechts gleich mit abgesägt, um danach festzustellen, das sie da richtig sind.
Die Streifen hinten an der Hütte sind bei der Stahl Raube einfach nicht vorhanden, deswegen ergänzt.

@ Dino:

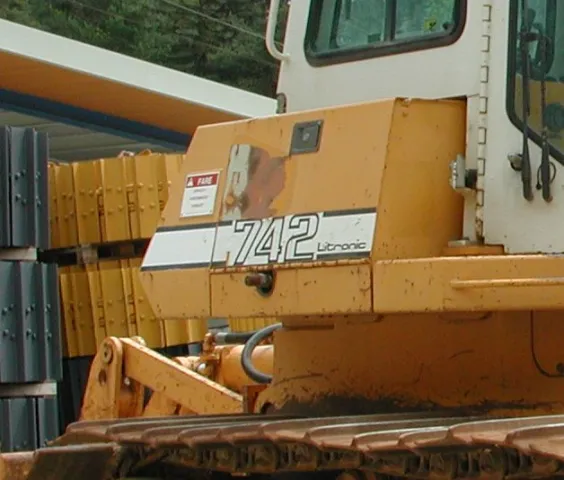

Geniale Bilder. Endlich mal Detailaufnahmen. Hast davon eventl. noch mehr für mich ???
Kannst Du mir näheres zum "Facelifting" beim neueren Baujahr sagen?
Konnte bis jetzt immer nur die Kühllöcher an den Seiten der Motorhaube erkennen.
Mit vernünftigen Bildern könnte ich das neue Modell darstellen.
Als Militärmodellbauer bin ich es gewohnt von jedem Fahrzeug hunderte Detailbilder zu finden.
Das fehlt mir sehr beim Bau der Raupe.

Gruss Felix

Gruss Felix

@ Derlex:

Die Seite kenne ich schon, trotzdem vielen Dank.

@ mcmuli:

Keine Ahnung. Sind RB 350200. Klingt nicht gerade nach Turbo-Übersetzung.

Gruss Felix
