Sortiergreifer für R 974

So zusammen!!

Ich will mal jetzt hier beginnen, meine Sortiergreifer, den ich zum 974 dazubaue vorzustellen.
Die Grundzüge stehen bereits, und die ersten Teile sind auch gelasert ( Danke an Hendrik und die seinen).
Nen geilen Tip zu Ansteuerung habe ich schon vom Ulrich bekommen, dem hier nochmal Dank dazu gesagt sei.

Die Bilder folgen demnächst.

Die Seitenteile des Greifers sollen per elektromechanischen Zylinder betätigt werden, sowie das endlos drehen soll auch klappen.
Gewechselt wird per Schnellwechsler der auch nen elektromechanischen Zylinder zur Bolzenverriegelung besitzt.

Also wer mehr wissen will, oder Tips hat, der möge sich bitte hier auslassen.

Danke
Joerg

Hallo zusammen

Also bevor mich Bernd steinigt , hier die ersten Bilder des Greifers.
Es sind nur die gelaserten Teile und die beiden Motoren, der Schwenkantreib ist noch net soweit, kommt aber dann auch

Bis dann
Joerg

So hallo zusammen

Also Sebi, ich möchte es mit 2 Zylindern machen, Motor aussenliegend.
Habe mir die beiden Maxon Motoren in FN geholt und nun bin ich am Tüfteln wie ich es umsetze.
Für Hilfe bin ich immer dankbar

AnThomas:

Kann sein ich brauche nchmal was, melde mich dann, kein Ding.
Hat es bei euch denn nun auch gepasst mit Mädler und so?
Konnte die Zeichnung leider nicht öffnen, kannst ja nochmal herschicken!

Grüße an alle, bis dann:

Joerg

Hallo zusammen

Also erstmal Danke an Sebi, für die Bilder.
Ich mach mich jetzt übers WE dran, die mech, Zylinder zu konstruieren.

Werde dann die eine oder andere Zeichnung einstellen und auf Hilfe hoffen ( gell Sebi), falls ich Probleme bekommen sollte.

Bis dann

Grüße
Joerg

Hallo,

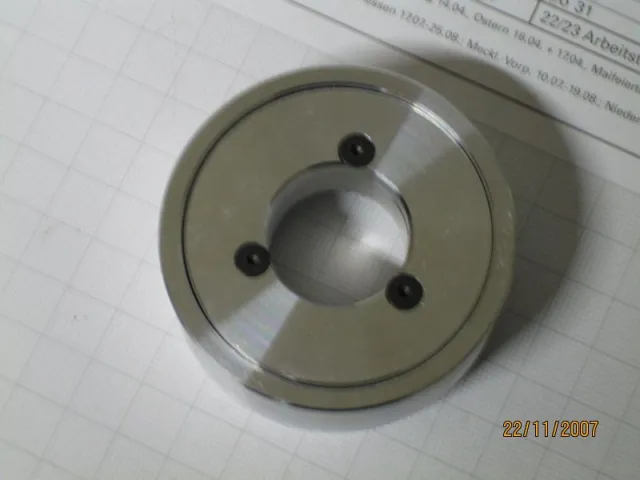

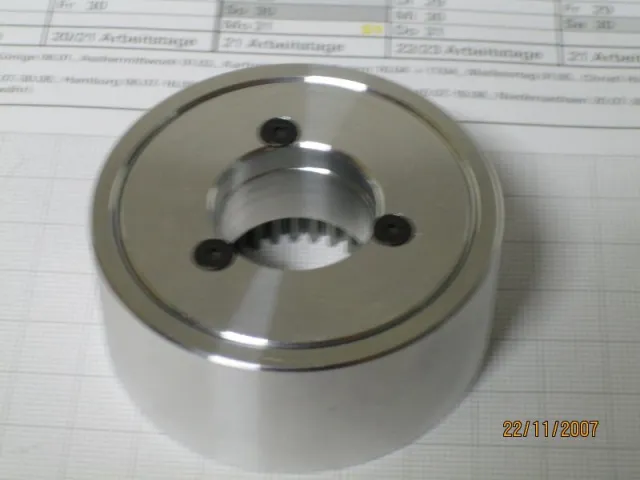

Hier nun die BIlder die ich versprochen habe.

Sie zeigen die Dreheinheit am Greifer.

Sie ist aufgebaut wie die an meinem 974, Details sind in dem Bericht nachzulesen.

Sie ist halt ein bischen kleiner und komplett aus Alu hochfest hergestellt.

Als Lager kommen Axial-Nadellager aus dem Hause SKF zum Einsatz.

Als Zylinder, die das öffnen und schließen bewerkstelligen werden, sind mech. Zylinder gedacht.

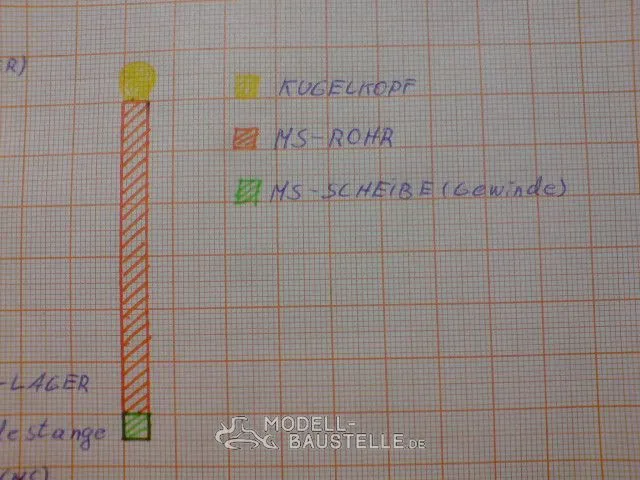

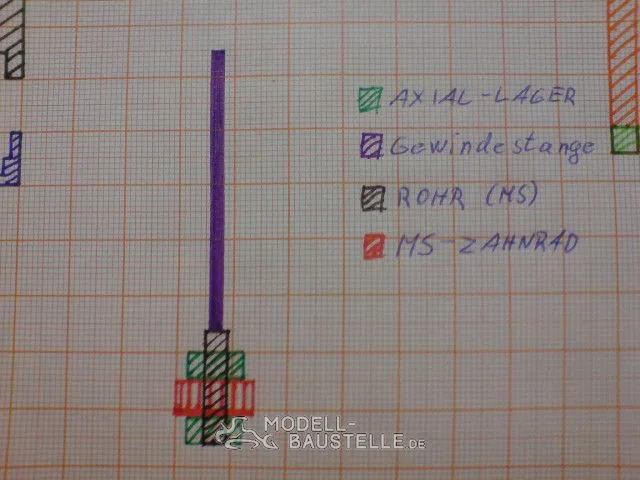

Sie werden gerade konstruiert und haben als Motor nen Maxon mit PG, und der treibt den Kolben per Gewinde dann vor und zurück.

Bilder folgen.

Gruß Baggerbärle

Hallo Damian

Also mein Greifer hat die ca. Maße von:

Breite über Öffnung ca. 190 mm
Länge ca. 140 mm
Und die Höhe ist noch offen, da sie davon abhängt ob der Schnellwechsler dran kommt, oder die normale Aufnahmen.

Der Wechsler ist zwar fast fertig, funktioniert aber och nicht so ganz.
Zum Wechsler wird später noch ne Bericht geben.

Ich hoffe ich konnte Dir weiterhelfen.

Hall, ich bins mal wieder.

Also das mit dem Drehen wird laufen, wie beim Bagger auch, nur um 180° verdreht eingebaut.
Der Motor wird unten liegen, und per Welle den Drehkranz antreiben.
Er liegt aus Platzgründen unten drin, weil nach oben kein Platz mehr da ist.
Genaueres muss ich mir noch ausdenken.
