Actros 3-Achs Dreiseitenkipper

Hallo,

möchte mal mein derzeitiges Bauprojekt vorstellen, einen Actros mit Bruder Hütte, die ich heute erstmal durch die Kreissäge geschickt habe!!! Die Vorderachse und die Mulde sind nur provisorisch angebracht um die Abmessungen zu sehen.

Hallo Bernd,

die Achse kommt noch um einiges tiefer und der Hilfsrahmen der Kippmulde flacher! Die nicht angetriebene Vorderachse habe ich nur angeschraubt um die Kabine in die richtige position zu bringen.

Gruß Ralf

Hallo Hendric,

Du hast mich in Leimen ja erst überzeugt , habe mir eine Vorrichtung gebaut um die Hütte am Anschlag der Säge paralell zu führen.

Die Mulde habe ich von Didi- nicht Osswald oder ScaleArt

Gruß Ralf

Hallo,

Bernd und Jo, konnte nicht eher antworten da ich in Hamburg war!

Für die Hütte habe ich mir eine Holzplatte auf Rückwandgröße gesägt , das Fahrerhaus aufgelegt und überall mit Leisten unterlegt wo Spielraum war. Danach habe ich das Fahrerhaus in den vorhandenen Löchern von Auspuff und Luftfilter auf der Holzplatte fixiert und zusätzlich noch mit Schraubzwingen gespannt, somit hatte ich mit der Holzplatte eine schöne glatte Seite die ich dann schön durch meine PROXXON-Tischkreissäge führen konnte.

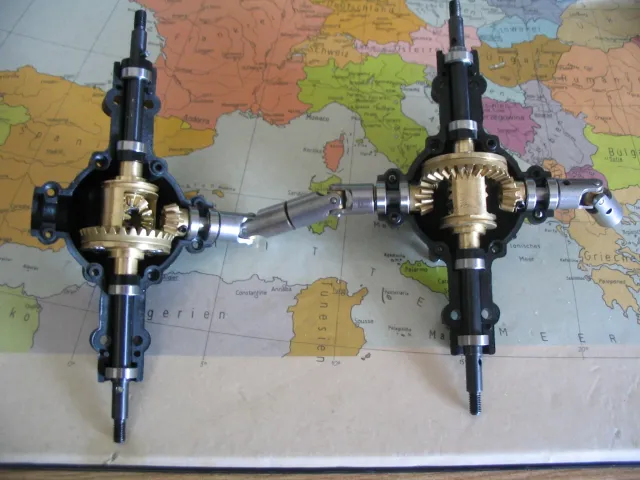

Die Achsen sollen von Robbe sein, werden mit Messing Differentialen ausgestattet und bekommen vernünftige Kardans. Auch die Vorderachse wird entsprechend umgebaut, was im Trial hält, hält auch im Baustellen-LKW!

Hallöchen,

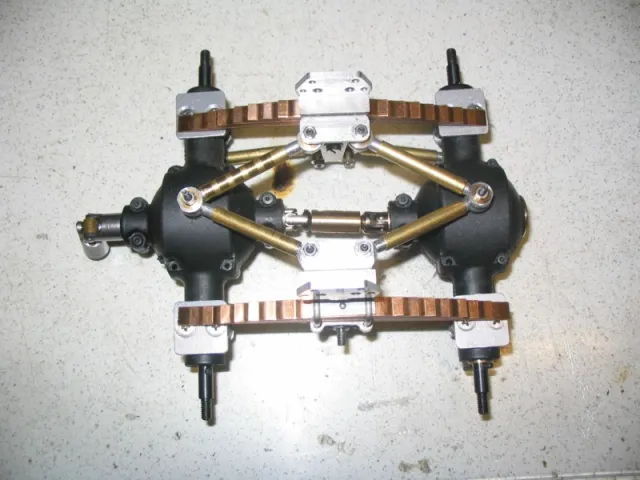

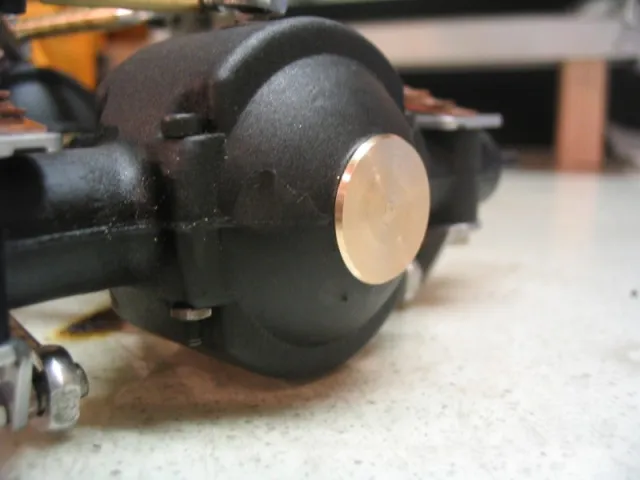

heute ging es mal wieder an meinem Hinterachsaggregat weiter! Die Stahlkardans mußten Kardans von Tamiya weichen, da ich sonst mit dem extrem kurzen zwischeraum beider Achsen im Pendelaggregat von Oßwald nicht hingekommen wäre. An der hinteren Achse habe ich direkt den zweiten Ausgang abgesägt und mit einem Messingdeckel verschlossen.

Aber schaut selbst......

Ralf

Hallo Bernd,

danke für den Tipp!!!
Nun geht es der Vorderachse an den Kragen- sie wird auch die Tamiya-Kardans erhalten um einen höheren Lenkeinschlag und eine Langlebigkeit zu erzielen!

Grüße
Ralf 10-Sterne

Hallo,

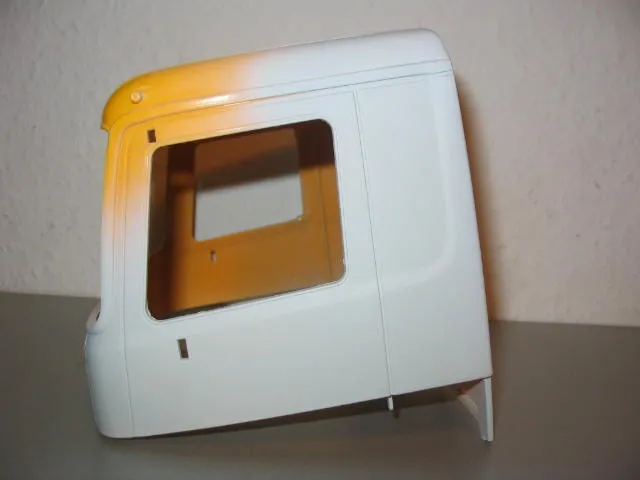

heute gings weiter an der Hütte, habe innen alles noch mal mit Pattex Stabilit verfestigt und anschliessend aussen gespachtelt und geschliffen und letztendlich mit Sprüchspachtel überzogen.

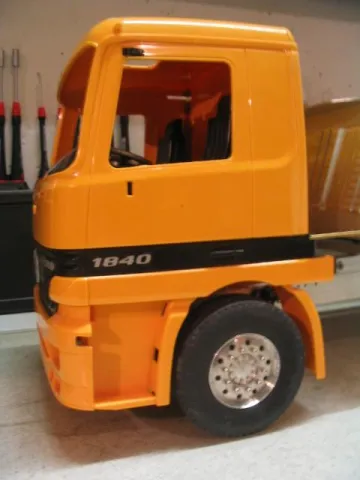

Ich denke das Ergebnis der gekürzten Hütte kann sich sehen lassen.
Zusätzlich ist auch die Stoßstange unterhalb der Hauptscheinwerfer durch die PROXXON gegangen- dazu später mehr!

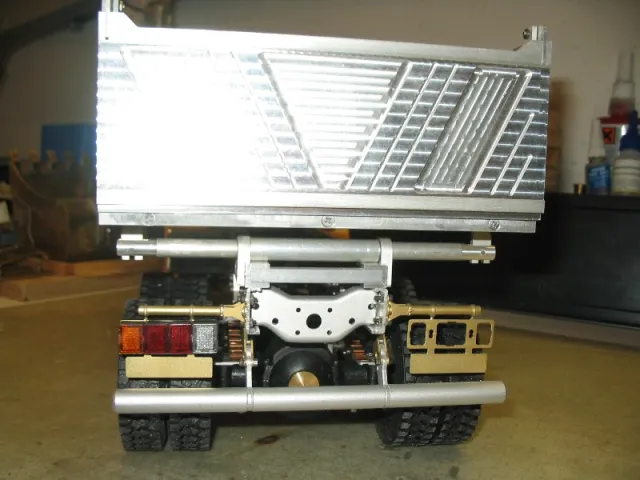

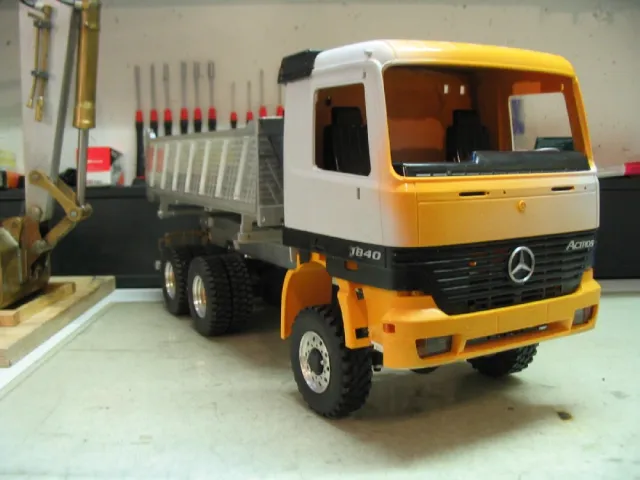

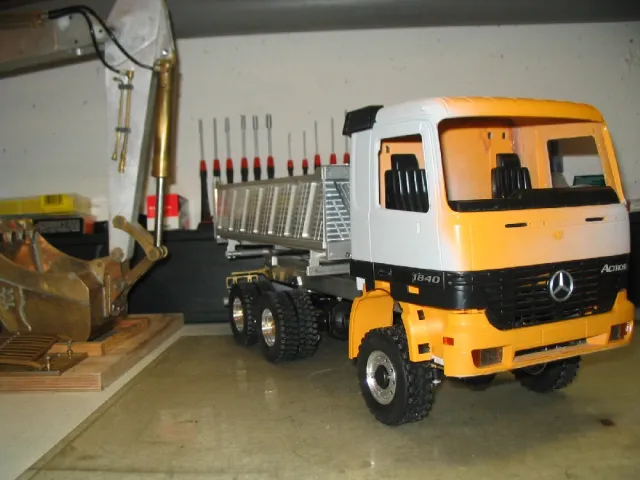

...so es ging mal wieder ein bisschen weiter, zum Forumstreffen soll er zumindestens fahren können! Hier sind mal ein paar aktuelle Bilder.

Hallo Bernd,

Danke!
Die Kipperbrücke hab ich Didi abgekauft, ich glaub er hat sie mal bei Ebay erstanden- also irgendwie Einzelstück( bis auf die etwas kürzere, die ich noch besitze um eine Zwei-Achs- Tandemkarre zu bauen).

Grüße Ralf

Halllo,

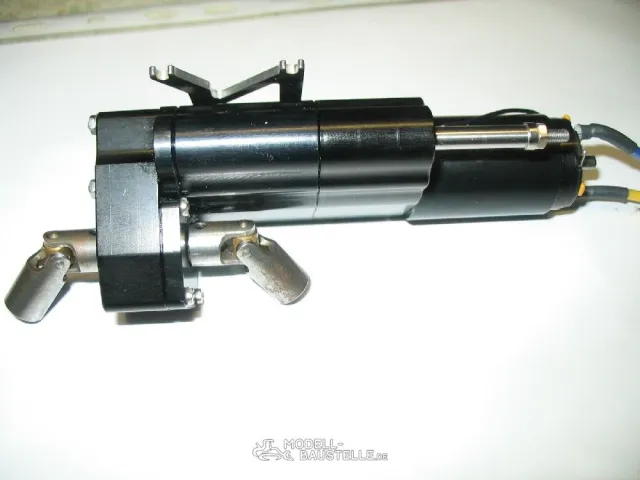

es kann weiter gehen- der Antrieb ist auch da!

Gruß
Ralf
