Liebherr Turmdrehkran 540 HC-L

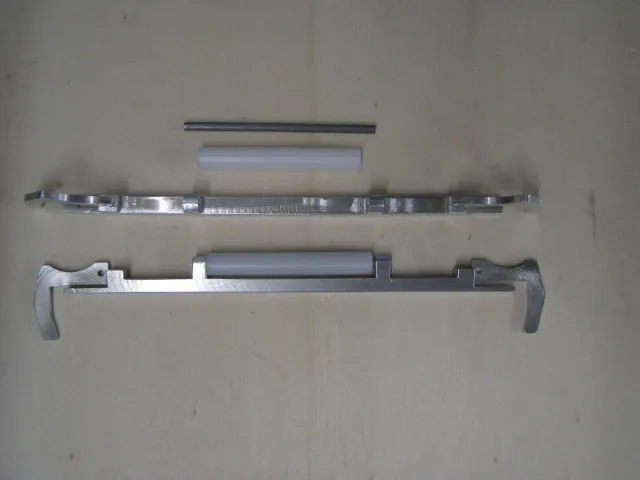

Die Stege musste ich jede einzeln anpassen,.... mit Öse unmöglich

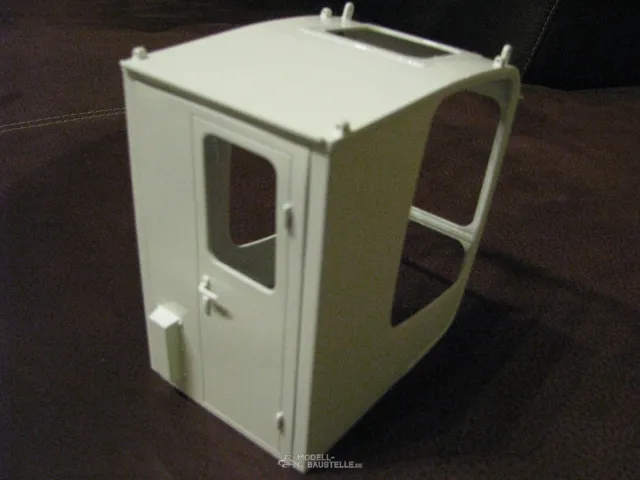

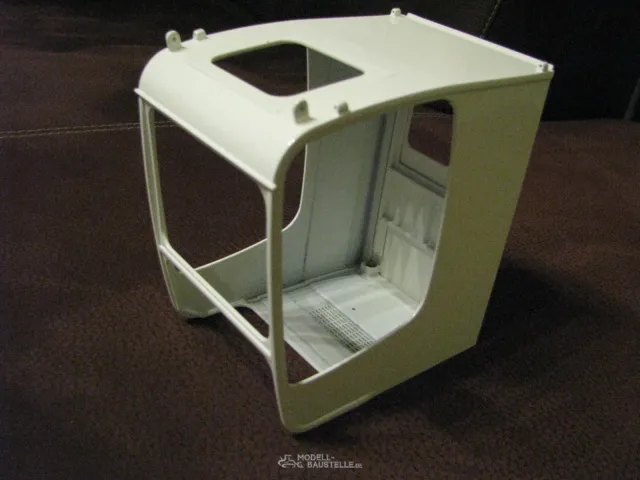

die neue Hütte ist lackiert,..... Achim

Die erste ist unglücklicherweise zu bruch gegangen

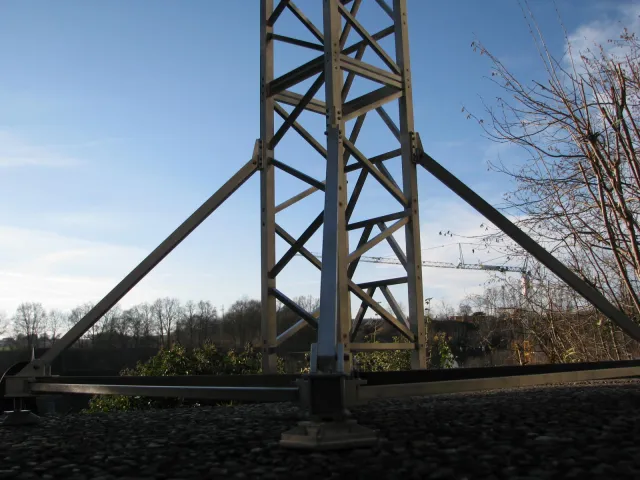

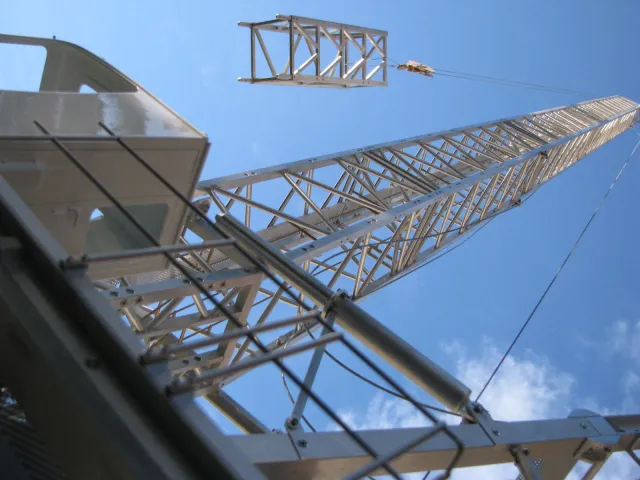

Heute war schönes Wetter und Verwandschaftspause,...
die nutzte ich um den 540 HC-L mal wieder komplett aufzubauen

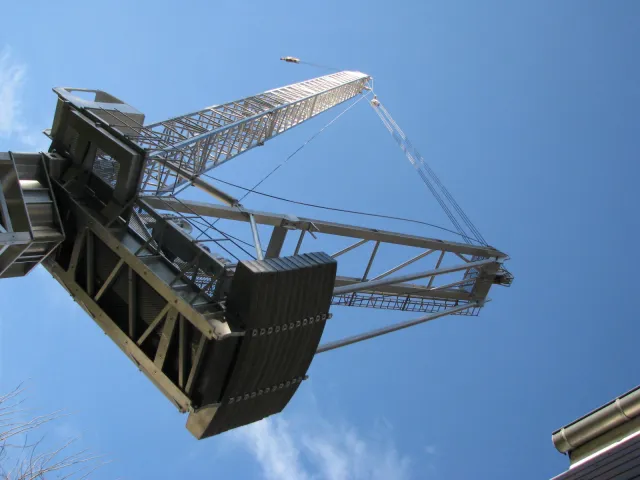

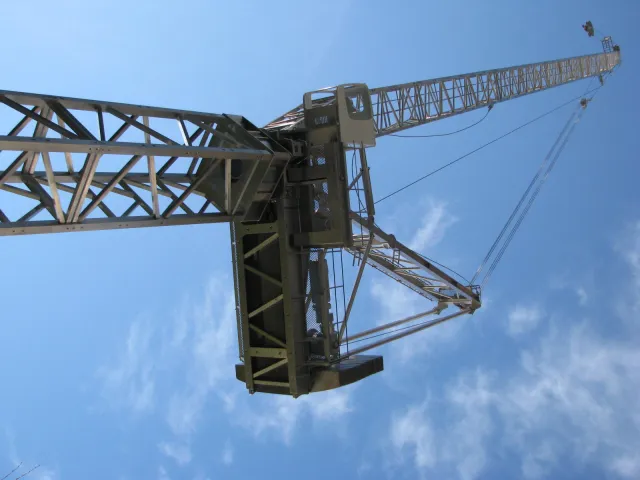

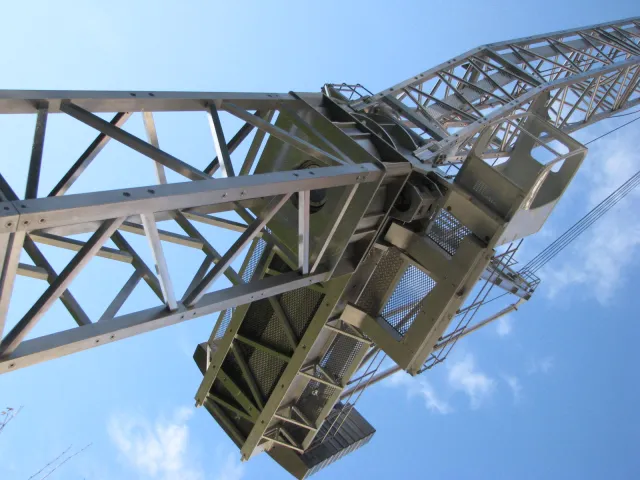

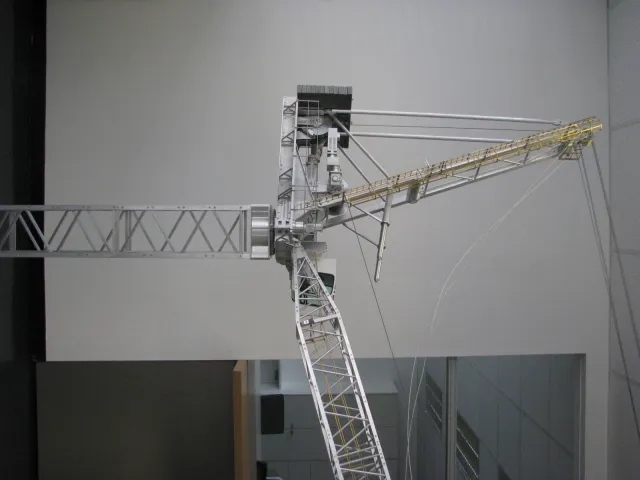

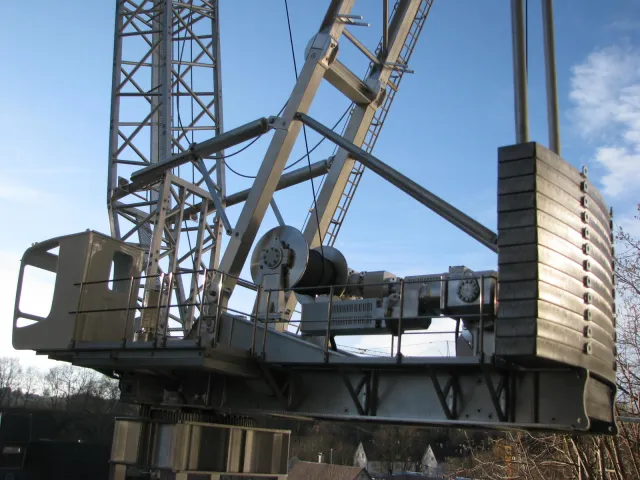

Hier das Resultat:

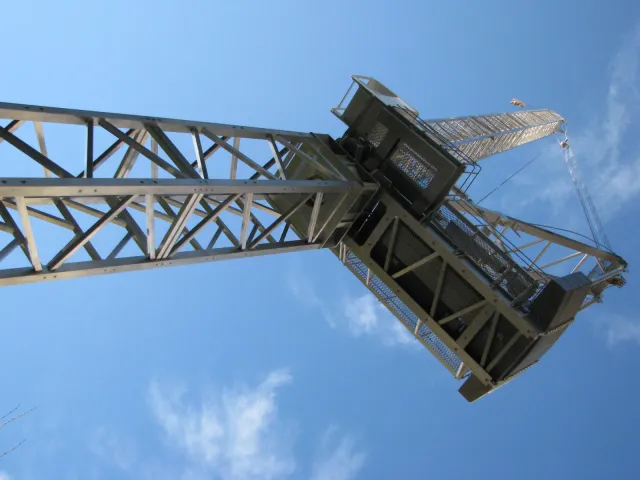

maa,.... der isch doch gar no id feddig

aber jetzt ischs wenigschdens koi Goischterkrana meh,... gugged mol

aber die Fenstergummi von Knupfer
die kosten einem den letzten Nerv

Mit der Zeit habe ich dann heraus gefunden, dass wenn man die Kanten der Fensterscheiben abrundet es viel besser geht

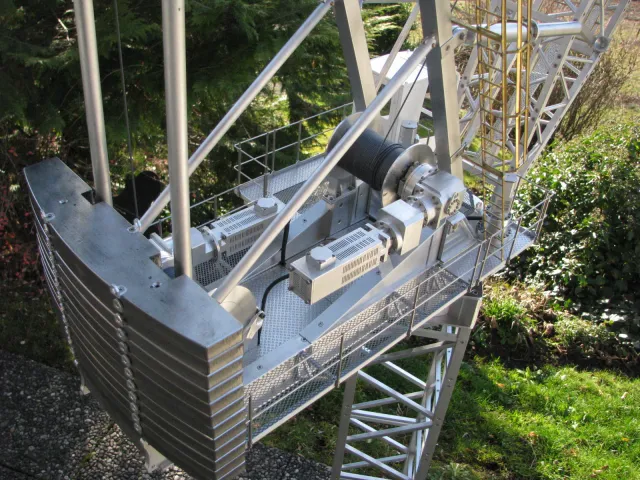

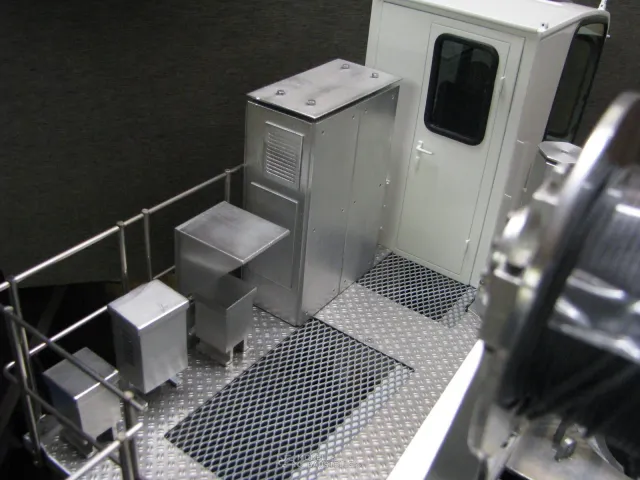

die Tage sind Schaltschrank, Trafo, Wiederstandsschrank und Lichttransformator auf dem Fahrerhauspodest dazu gekommen

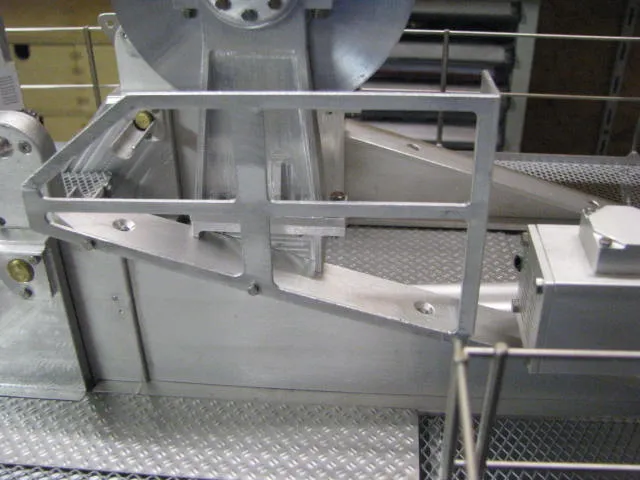

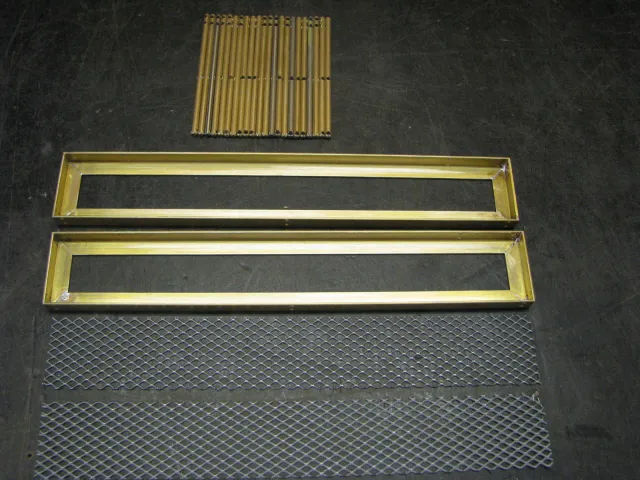

das nächste Detail, eine Schutzwand

hat mir einiges an Kopfzerbrechen bereitet, wollte keine Messing verwenden, ....

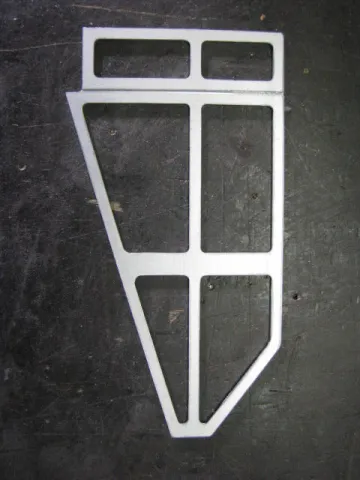

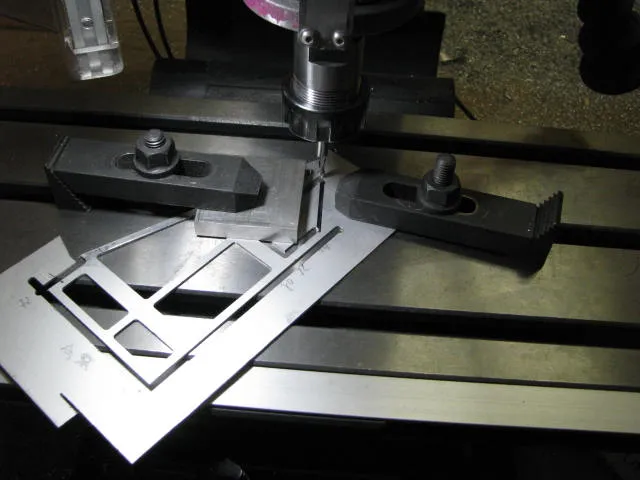

also den ganzen Rahmen aus eine Aluplatte gefräst

dann rückseitig an der Abwinklungskante eine 1,5 x 0.75 mm Nut gefräst und gekantet

Gitterblech angepasst ( mit der Feile ) hinten drauf geschraubt / geklebt

ca 10 Stunden

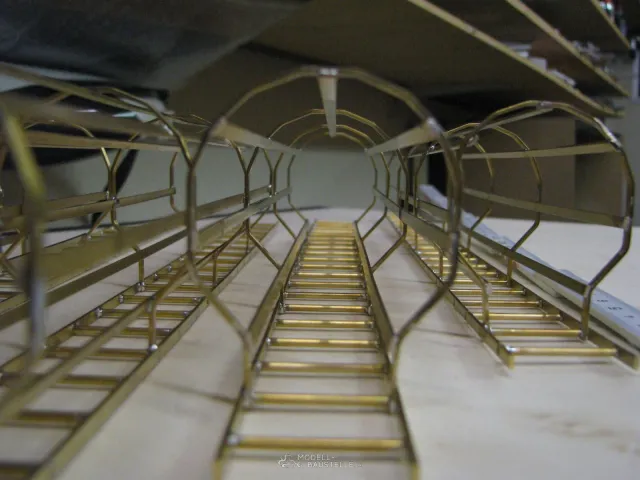

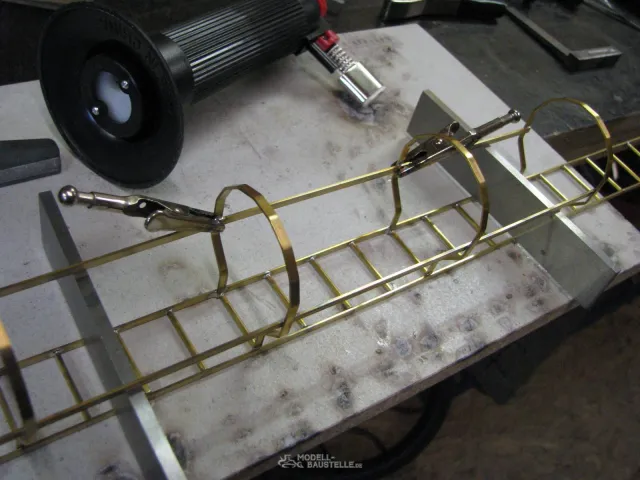

Damit der Kranführer auch an seinen Arbeitsplatz kommt, hat jedes Turmstück eine Aufstiegsleiter bekommen.

Zuerst die seitlichen, 400 mm langen Stege aus 3x1 mm mit je 40 Bohrungen a 2 mm versehen

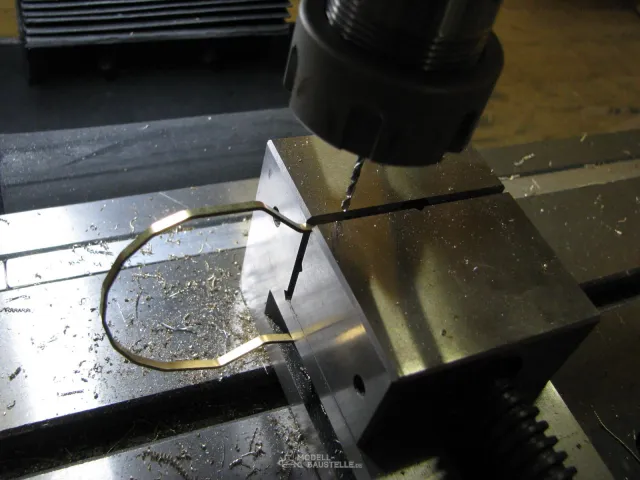

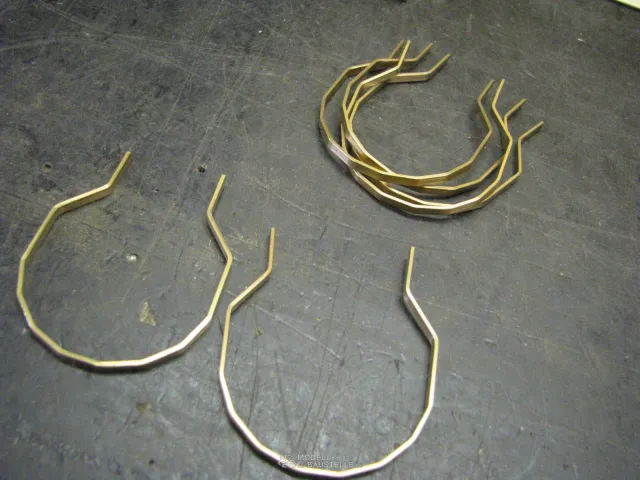

Aus 3x1 mm 16 Halterungen für die Sicherheitskörbe mit der Robbe Biegevorrichtung angefertigt

Auch die Korbhalterungen erhalten eine Bohrung

80 Sprossen a 30mm aus 2 mm Rundmaterial gekappt

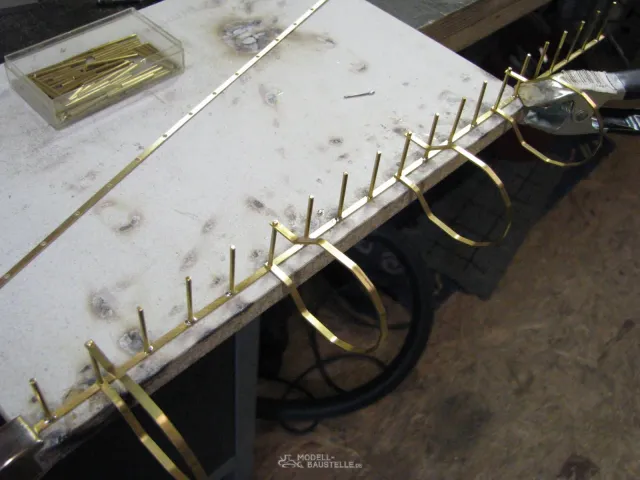

Diese dann erst mal einseitig eingesteckt und verlötet

Danach den Korb mit je 7 Längsstangen versehen

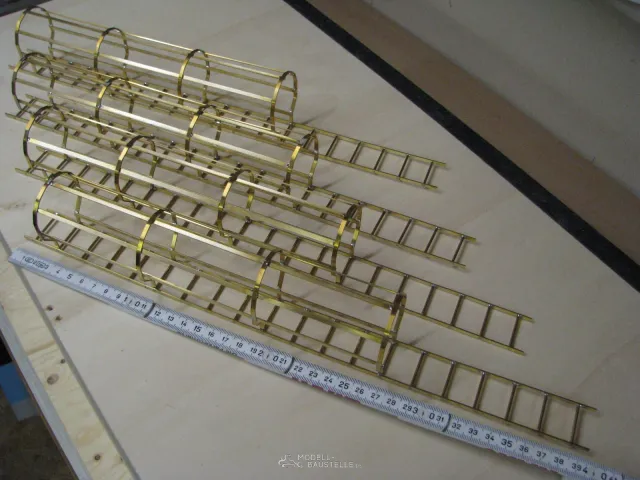

fertig

in die 4 Leitern sind 13 Meter Messingprofile geflossen

Hallo,

da der Kran im April zur BAUMA kommt, gibts jetzt noch ein wenig Stress.
Unbedingt muss jetzt schnell der Sockelballast her.

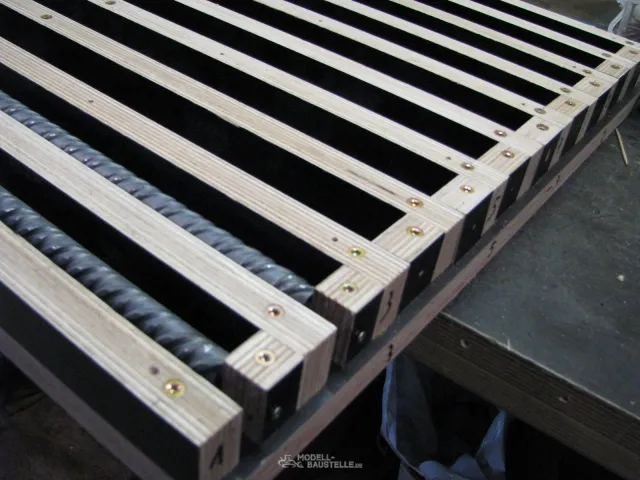

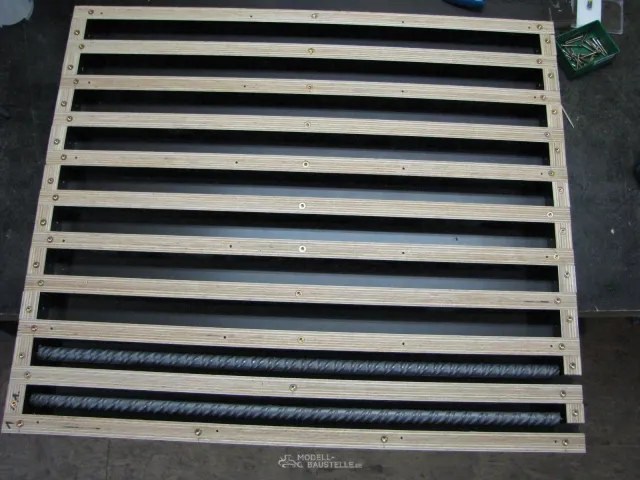

Dazu habe ich eine Betonschalung gebaut.
Um mehr Gewicht zu bekommen als reiner Beton her gibt, kommt mitten rein eine Stange Baustahl

Oben drauf kommt noch ein Deckel.
Die ersten beiden Kammern sind ausgegossen und trocknen gerade.
Was da beim öffnen der Schalung raus kommt, wird spannend.

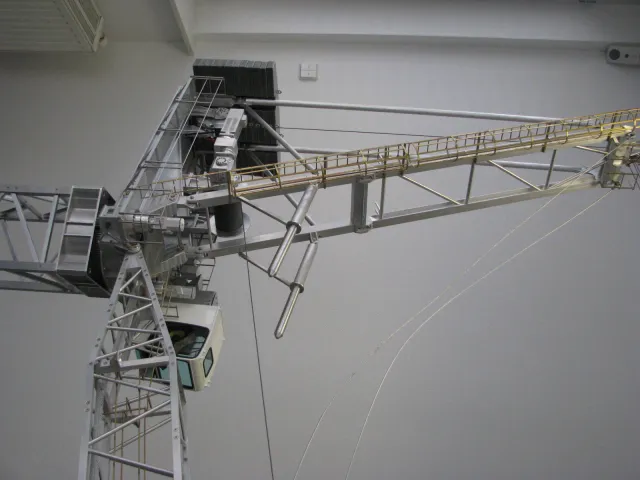

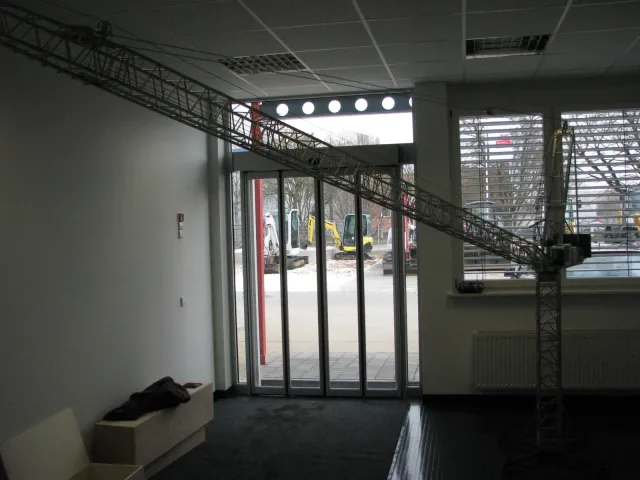

vor der Bauma zur Begutachtung bei Nagel noch einmal aufgebaut

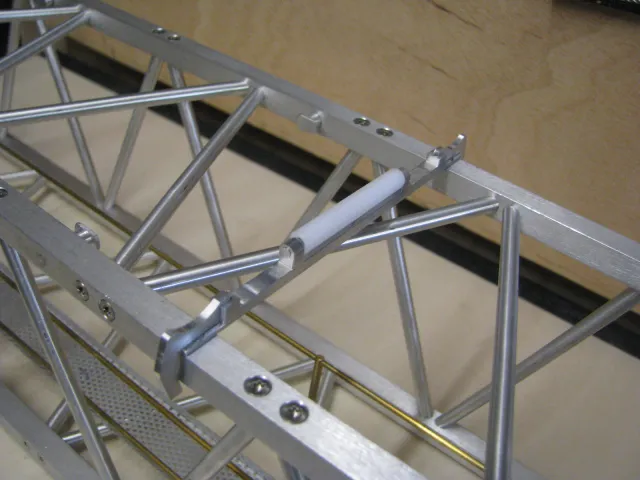

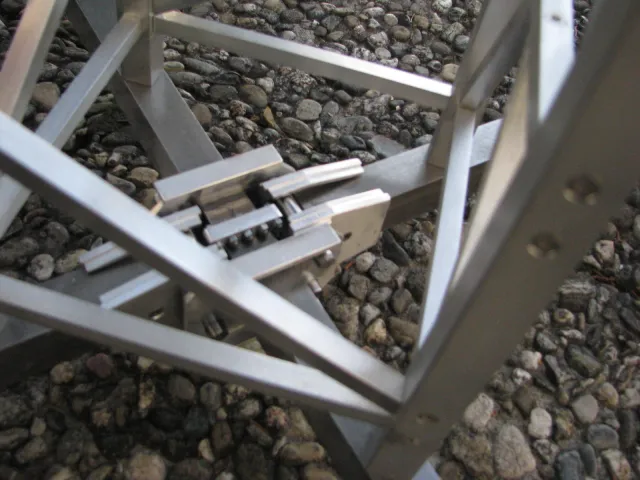

jedes Auslegerstück hat einen Rollenbock bekommen, über den das Hubseil beim Einschleifen gezogen wird

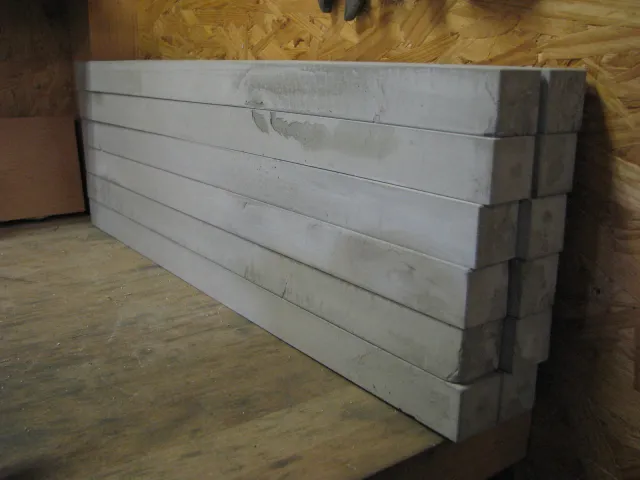

Der Zentralballast fertig
An irgend einer Seite ist an fast jeder Stange eine unsaubere Stelle,.... die muss ich halt nach unten drehen.
Gewicht pro Stange 3,8 kg

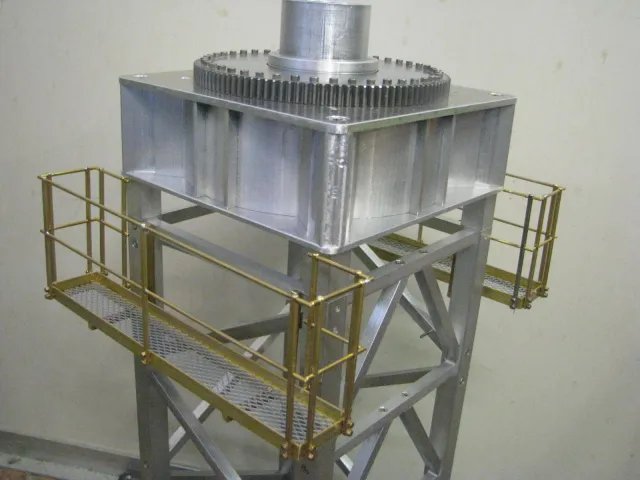

Gestern und heute habe ich noch die beiden Montagepodeste für den Turm gemacht
