Liebherr Turmdrehkran 540 HC-L

für eure Tipps
Heute ist der Fauli mit Getriebe gekommen. Jetzt packt er es und die Geschwindigkeit passt auch.
Beim Testen hab ich dummerweise nen MFR Regler abgefackelt
Ich weiß noch nicht wirklich, wie ich es jetzt an gehe.
Zur Zeit läufts nicht.
Habe derweil mal am Auslegerkopfstück weiter gemacht. Davor hab ich mich auch schon ne ganze Weile gedrückt.

Laufsteg außen

Podest

Hubseil Ausspringschutz,... ( ich kenne den Fachbegrif dafür nicht )

Jetzt aber,....

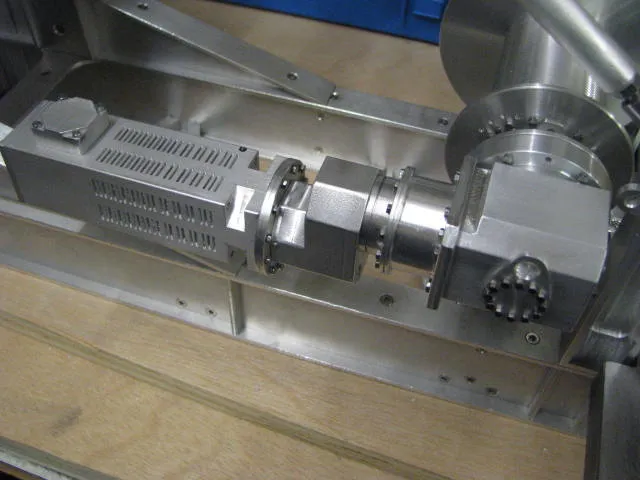

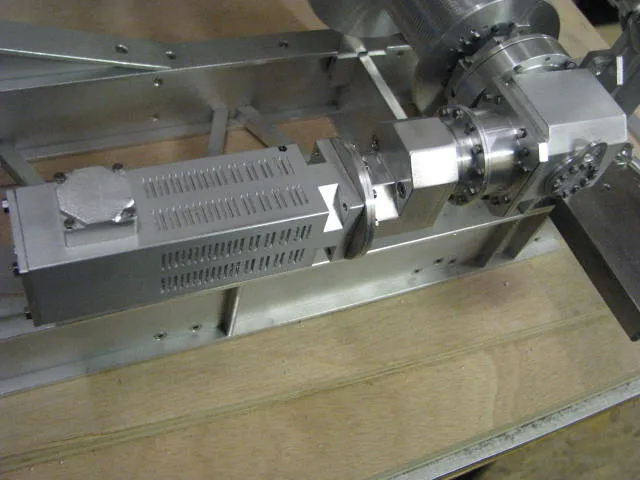

die erste 110 KW Antriebseinheit ist jetzt im Rohbau fertig.

Funktionieren tut's auch, jezt muss sie nur noch schöner werden.

Da steckt jetzt ein Kegelradgetriebe 1:1 und ein Faulhaber mit 43:1 Getriebe drin.
Ne Bremse fehlt aber immer noch.

15 Stunden später

Das Winkelgetriebe von Conrad ist / war wenig Vertrauenerweckend.
Ich hab dieses verfluchte Teil jetzt nochmal gebaut, aber selbst, alles verstiftet, das hält jetzt
Habs jetzt an die Seltrommel angebaut.
Anfangs lief es sehr unrund, das machte mir noch einiges Kopfzerbrechen,.....
bis ich den Kardan verdrehte,....Anfängerfehler,...... jetzt läuft es einwandfrei und zieht mühelos 16 Kilo

Das Ganze geht jetzt von vorn los, jetzt muss ich den Antrieb für den Ausleger bauen.

Halllo und Frohe Osterrn alle,

Nun, es sind leider alle Bilder weg.
Das weil bei Strato einer meinen gesamten Webspace anstatt nur die Hompage, die gehackt wurde, gelöscht hat.
Dazu kam es durch ein Missverständnis über die Deffinition Hompage und Webspace.
Ich war und bin der Ansicht, daß das zweierlei ist, die bei Strato sagen das ist Dasselbe.
Schid happens, ich muss mich damit abfinden.

Außer mich mit Strato rum zu streiten, war ich aber auch in der Werkstatt nicht untätig.

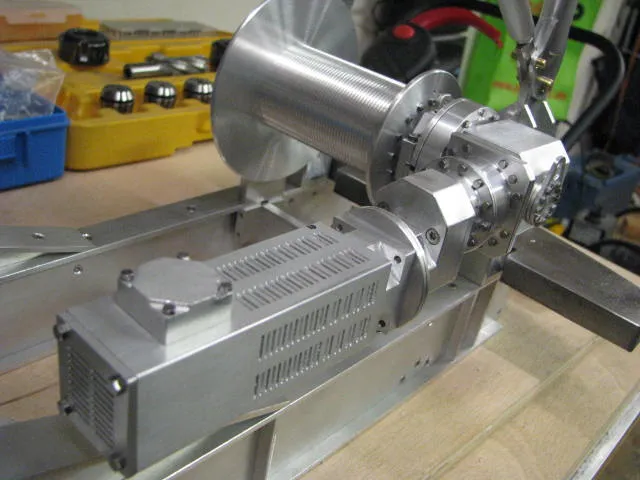

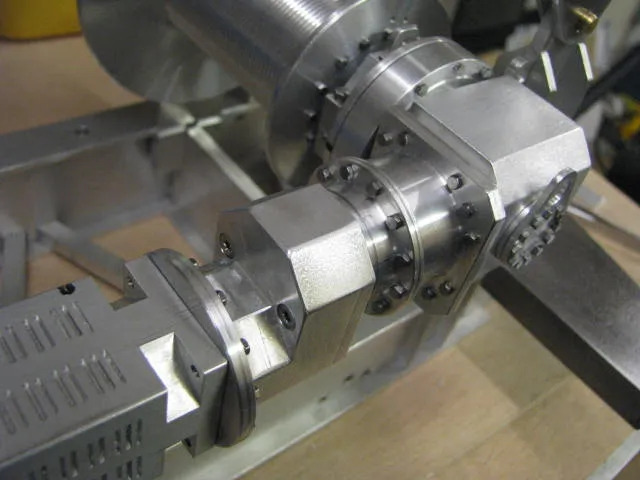

Die Motor-Getriebe-Einheit für das Einziehwerk ist beinahe fertig.
Da drin steckt wieder ein Faulhaber mit Getriebe,
eine 1:1 Übersetzung mittels Stirnzahnräder um den Höhenversatz zu bekommen
und ein Winkelgetriebe mittels Kegelrädern in 1:1

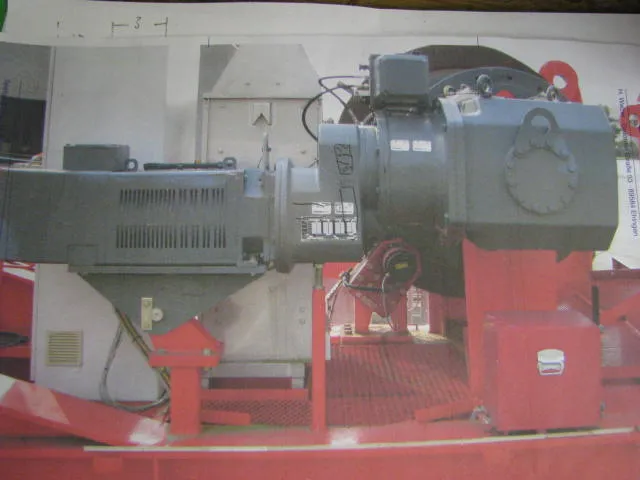

so sieht das Orginal aus

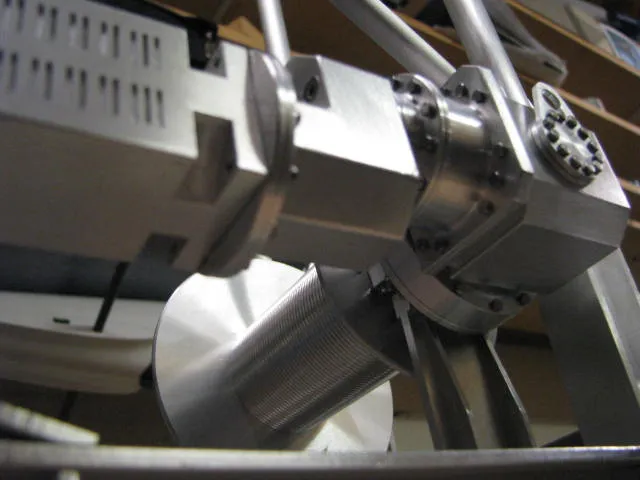

und so meine Version

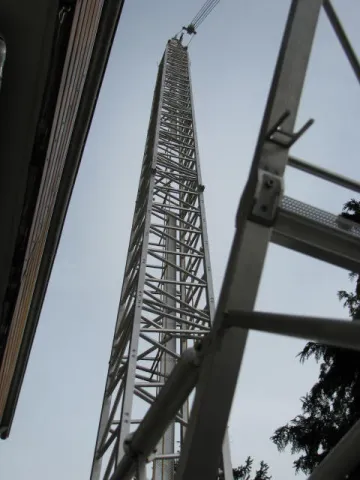

gestern war schön Wetter,..... das nutzte ich um die Einholwinde mal einem Belastungstest zu unterziehen.
Dazu musste ich alles aufbauen


Ganz schön imposant.
Der Funktionstest verlief absolut zufriedenstellend.
Allerdings stellte sich heraus, daß ich zu wenig Gegenballast habe.
Ab ca 45 Grad und ohne Last wird er kopflastig.
Da muss ich mir noch was einfallen lassen.
Ich könnte noch einige Gegenballastplatten machen, aber dann ist es nicht mehr scale.
Wahrscheinlich werde ich den Zwischenraum im Rahmen der Getriebebühne mit Blei füllen bis es passt.
