Hallo RC Kran Modellbauer
Seit Juni 2013 bin ich an meinem neuen Modell den Wolff 700 B dran.
Das Modell wird komplett aus Messing hergestellt und sollte dem Original sehr nahe kommen.
Aller Anfang wahr schwer da ich nur Fotos und div. PDF mit Technischen Infos hatte, aber es geht mit viel Geduld und Erfahrung setzte ich
das Projekt um.

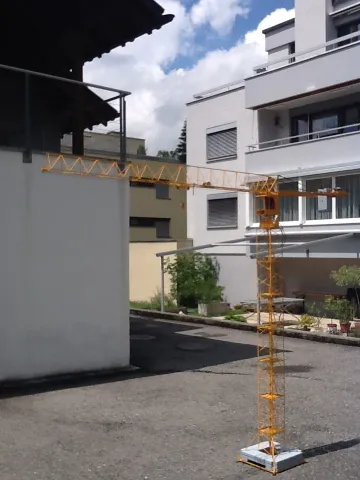

Im Hintergrund ist mein erstes Projekt den Liebherr 112 EC-B 8 / 185 HC
Alles anzeigenHallo RC Kran Modellbauer
Seit Juni 2013 bin ich an meinem neuen Modell den Wolff 700 B dran.
Das Modell wird komplett aus Messing hergestellt und sollte dem Original sehr nahe kommen.
Aller Anfang wahr schwer da ich nur Fotos und div. PDF mit Technischen Infos hatte, aber es geht mit viel Geduld und Erfahrung setzte ich
das Projekt um.Im Hintergrund ist mein erstes Projekt den Liebherr 112 EC-B 8 / 185 HC
Weitere Fotos
Link zu Wolffkran 700 B
http://www.wolffkran.ch/index.php/wolff-700b.html

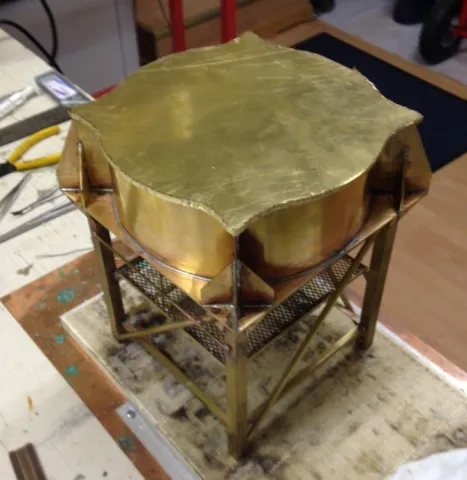

Drehrahmen mit Spitzenunterteiladapter

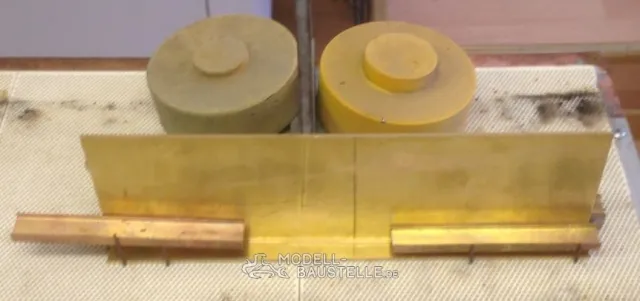

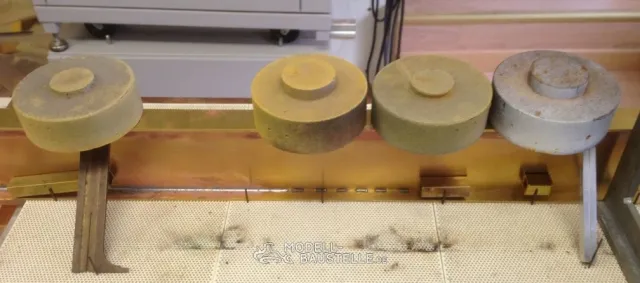

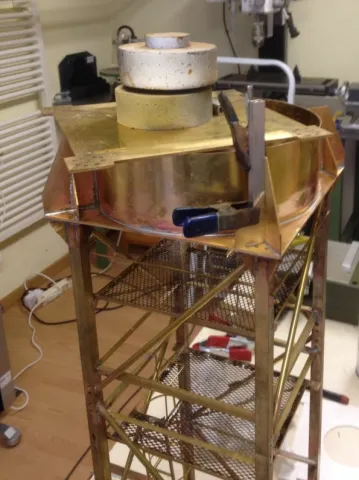

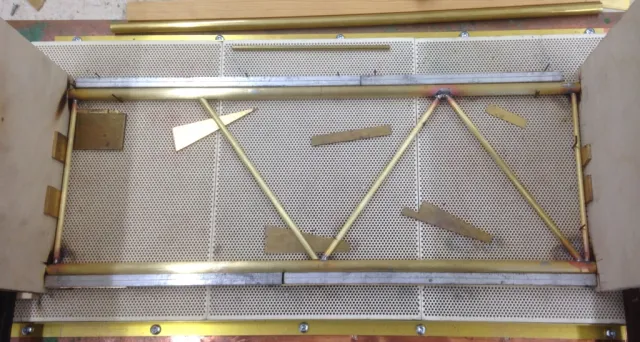

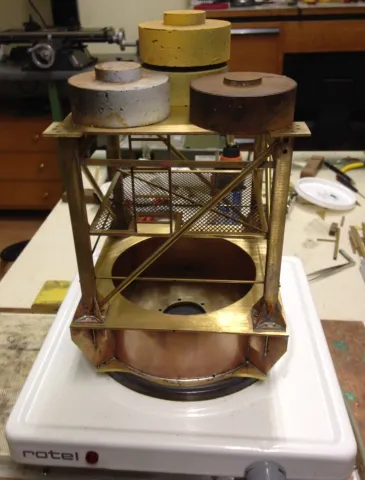

Löttechnik mit Heizplatte
d

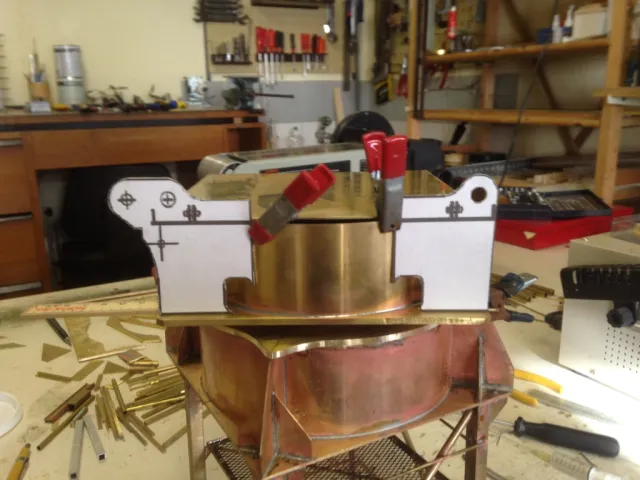

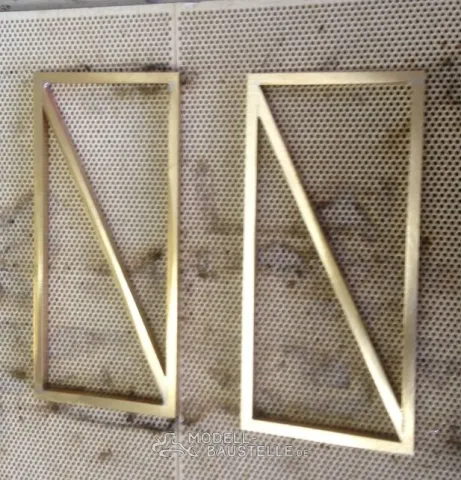

Seitliche Muster für Aufnahme Verbindungsbock
Ersterteil Verbindungsbock
Verbindungbock

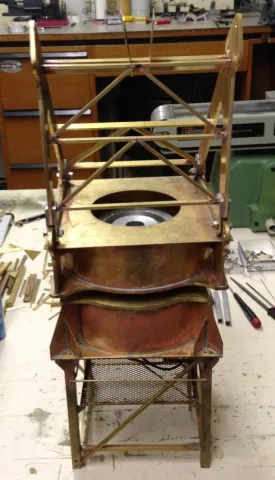

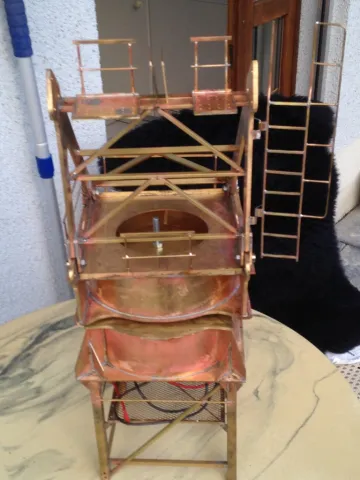

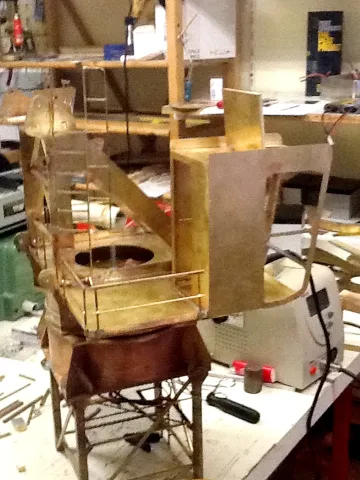

Fertiger Verbindungbock mit Aufstieg, Podesten und Schutzgeländer, Rollenaufnahme plus Drehrahmen.
Führerhausaufhängung mit Führerhaus. Leider ist das Bild unscharf

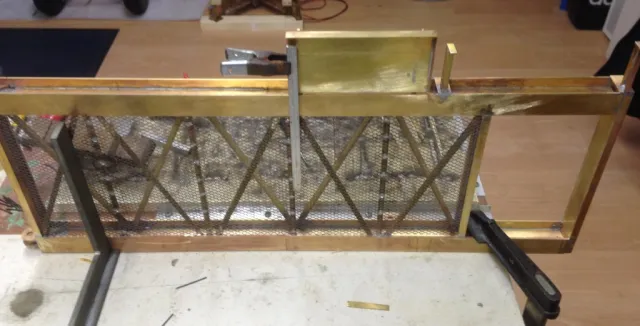

Gegenausleger mit Streben und Podesten

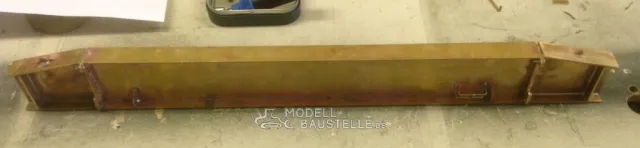

Herstellung I Träger
Verbindung zwischen Träger teil 1 und 2
hallo Triesen...
was du da baust ist klasse...
ich hätte mur bedenken das es zu schwer wird...
wenn der ausleger auch aus messing wird haste da schon reichlich gewicht...
das vermindert die hubkraft...
.... muss halt entsprechend Gegenbalast dran hängen, dann geht das schon.
Mehr Kopfschmerzen würden mr die gewaltigen Kosten für das ganze Messing machen und die Furcht vor kalten Lötstellen.
Aber da scheint ein Profi am Werk zu sein, das alles sieht jedenfalls sehr gt aus
Hallo Matthias
Im Voraus mal denke für die lobende Worte.
Das mit dem Gewicht ist mir von anfang klar gewesen das stahl , Messing so wie auch Aluminium nicht die gleichen Gewichts dichte haben.
Ich habe mir die original Kolliliste von Wolffkran 700 b in einer Excel tabele so erstellt das ich immer eine Kontrolle über die Masse und Gewichte über der
Einzelnen Bau abschnitte habe.
Gruss aus Liechtenstein
Hermann
Hallo Tommi
Danke für Dein Kompliment, aber ist nicht so, ich bin kein Profi bei Löten, bekanntlich kann man aus Fehler lernen.
Nach dem Ich die Elemente gereinigt habe überprüfe ich sie auf kalte Lötstellen und auf Zug von Hand.
Die Kosten hallten sich im Grenzen. Bis zum Heutigen Tag habe ich 196 Tage, ca.554 Std. und ca.1474 Euro ausgeben.
Aufwand und Ausgaben pro Tag belaufen sich ca.2:49 std. und 7.52 Euro
Gruss aus Liechtenstein
Hermann

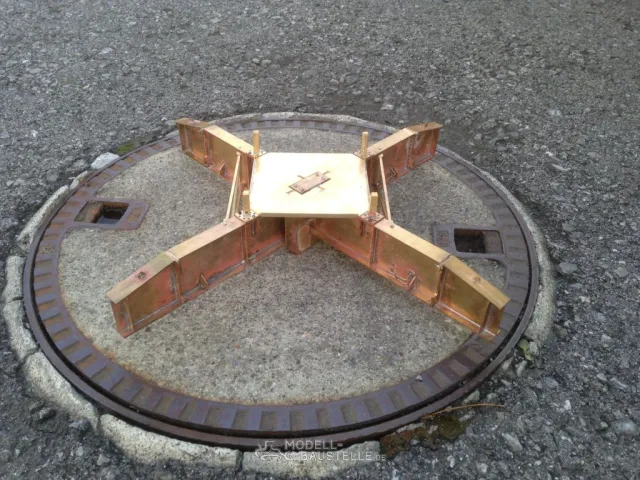

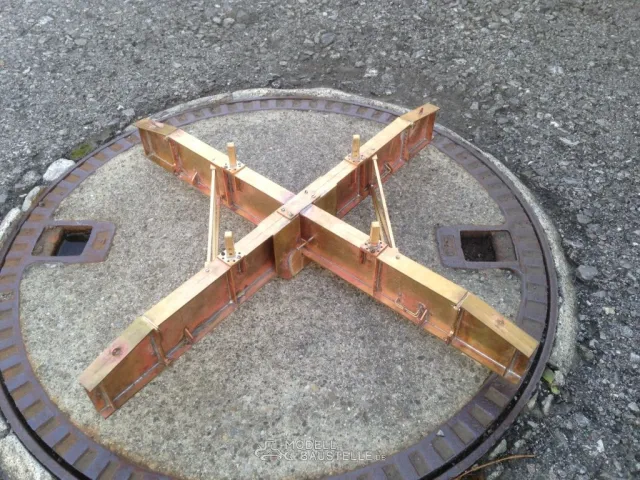

super, das Sockelkreuz ist erste Sahne
die Schönrechnung muss ich mir für meinen Finanzminister merken
Du hast ja erst 1/4 beieinander,
Hallo Tommi
für Dein lob, aber was Du Herstellst ist auch erste
Sahne
Ich bewundere immer wieder Deine Modelle von Liebherr 630
EC-H40 wie auch den 540 HC-L.
Das mit dem Lackieren ist nicht so einfach, da ich mit Spraydosen
benutze muss man sehr aufpassen das es keine Nasen gibt.
Ich hatte letztes Jahr auch das Vergnügen Dich Persönlich zu
kennenlernen bei der Ausstellung in Friedrichshafen, vor den Hallen.
Gruss aus Liechtenstein
Hermann
Drehrahmen nach dem Reinigen
Lackieren und Trocknen

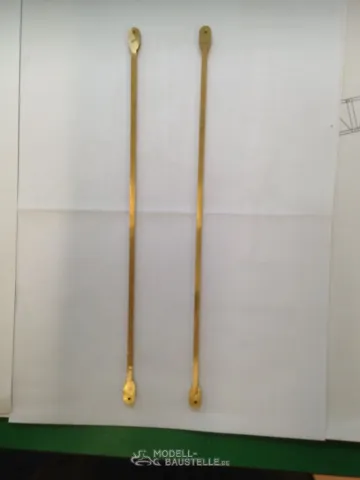

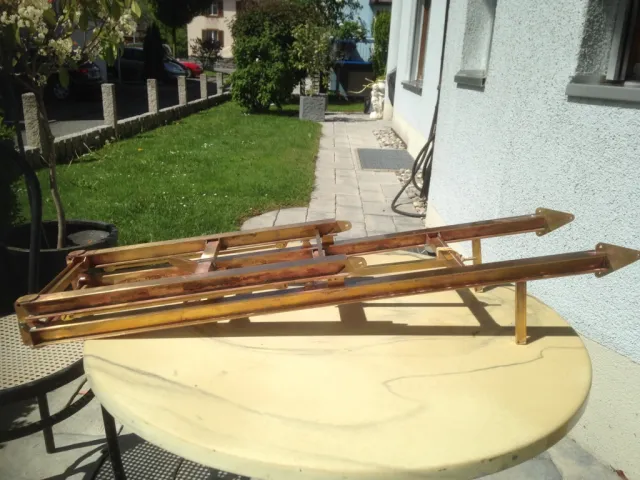

Horizontale Strebe Turmspitzenabspannung
Turmspitzenoberteil mit abspannung

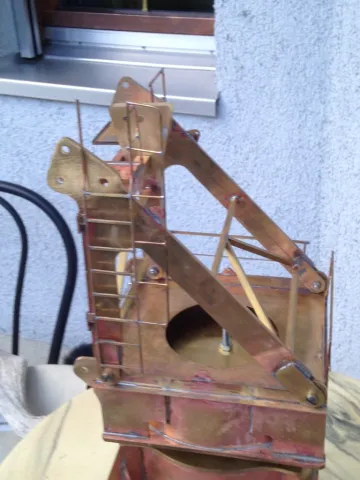

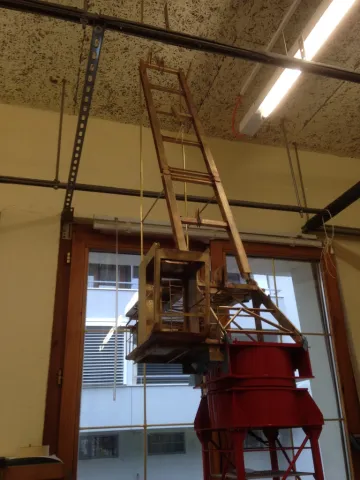

Fast fertiger Turmspitzenoberteil es fehlen noch Aufgangsleiter und Rollenbockeinheit

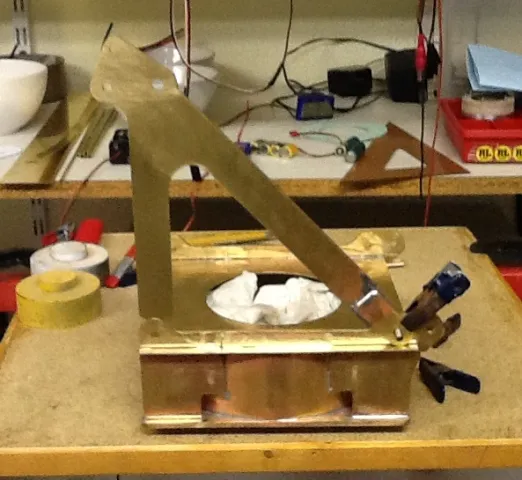

Turmspitzenoberteil mit Rollenbock Schablonenmuster.

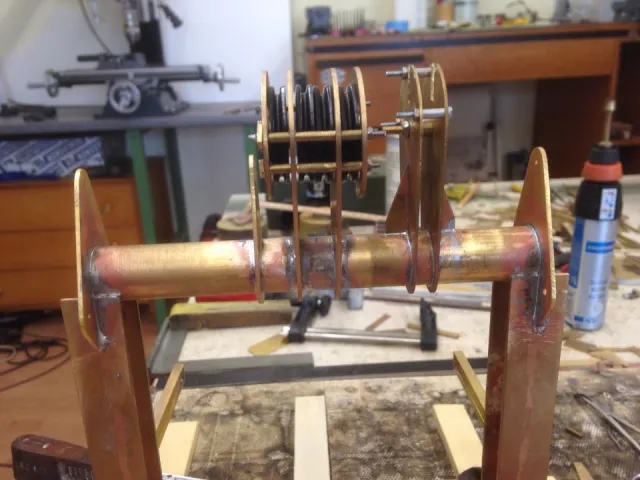

Turmspitzenoberteil mit Rollenbock Einheit.
Aufnahmen Teile für Ausleger Teil 1 - 4

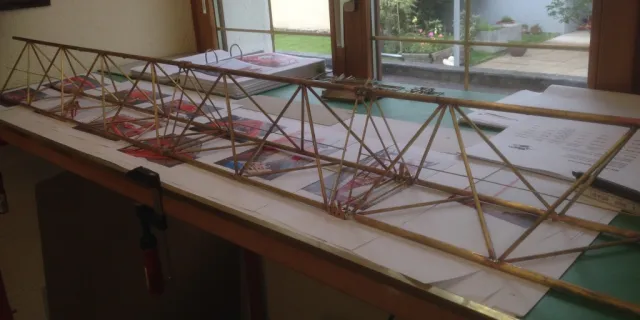

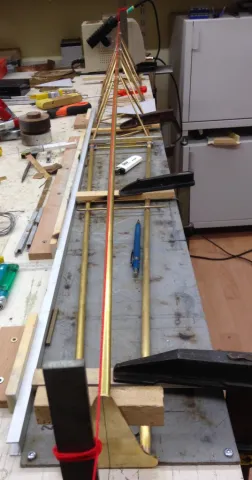

Herstellung von Ausleger Teil 1
Ausleger Teile 1 - 3
Ausleger Teil 4

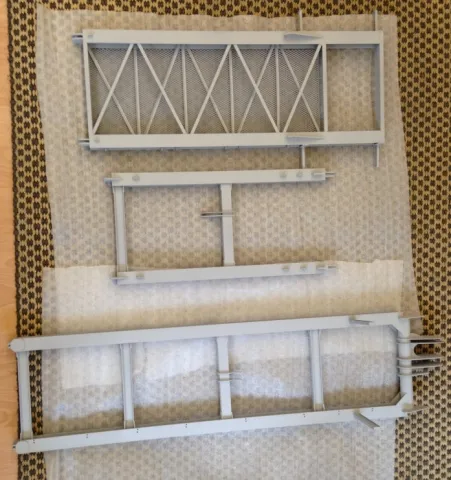

Turmspitzenoberteil und Gegenausleger nach dem Sandstrahlen und Grundieren.
Saubere Arbeit.
Gefällt mir sehr gut der Kran. Mit was lötest du?
