Hallo liebe Forumsgemeinde
Ich habe Heute einen Bausatz der neuen Komatsu D65WX17 Planieraupe erhalten.
Es handelt sich hierbei um ein Vorserien Bausatz, den ich zur Überprüfung und Qualitätssicherung bauen werde.

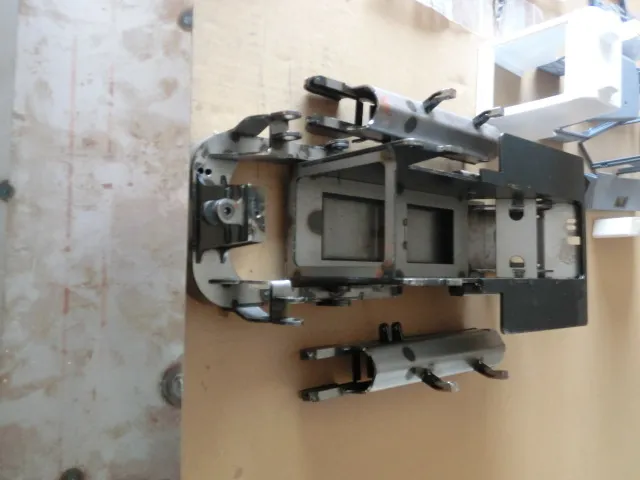

Alle Metallteile sind im bausatz gelötet! Auch diese werden nach Abschluss noch gelötet, nur eben zum Probebau und um diesen zu beschleunigen sind die Teile aktuell nur geheftet.

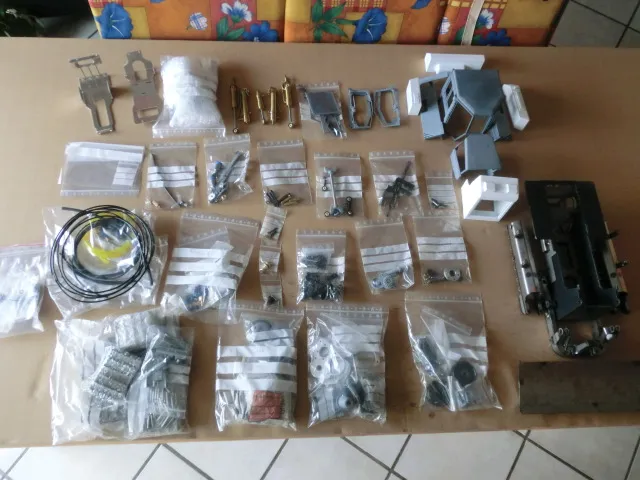

Sämmtiche teile sind in Baugruppen eingetütet und nummerriert.

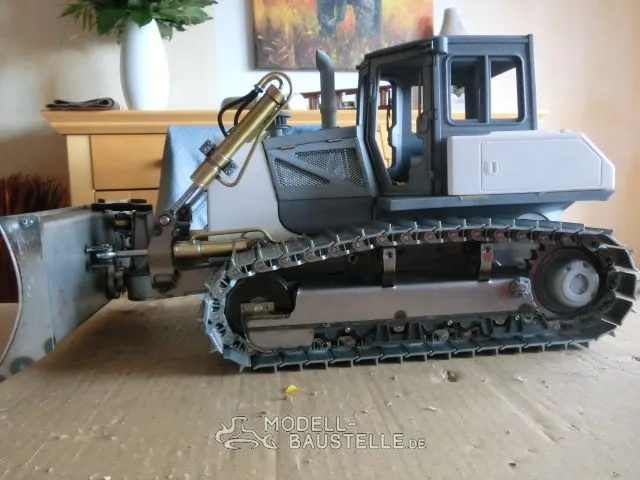

Nun die ersten Fotos.
Hallo Matthias,
spannend - halte uns auf dem Laufenden -
Fotos könntest Du ruhig in einer größeren Auflösung einstellen...
Viele Grüße
Björn

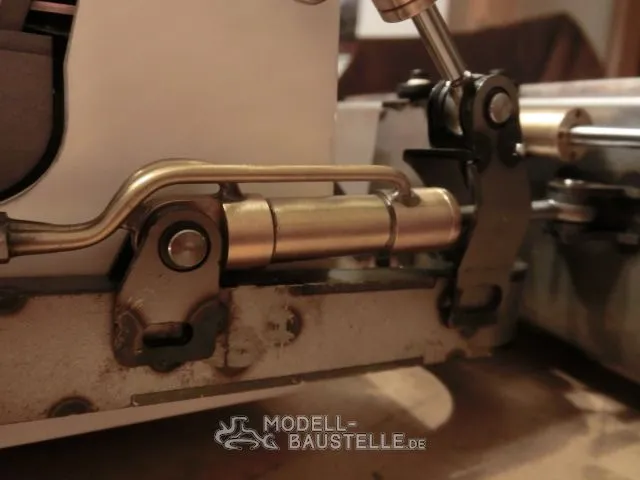

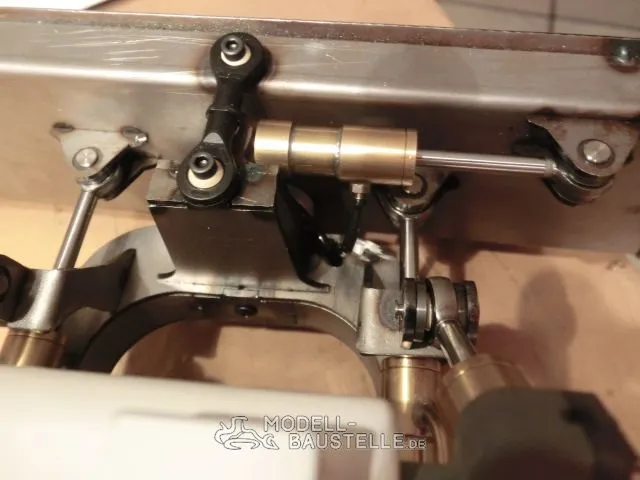

Die Verrohrung an den Zylindern sieht ja schon mal sehr interessant aus, das biegen ist bestimmt kein Spass
Sind die Kabinenteile gedruckt und vorgefüllert??
Wenn die Raupe fertig ist kannst Du ruhig bescheid sagen, ich hol sie dann ab. (Weiß ja wo Du wohnst
)
Hallo zusammen.

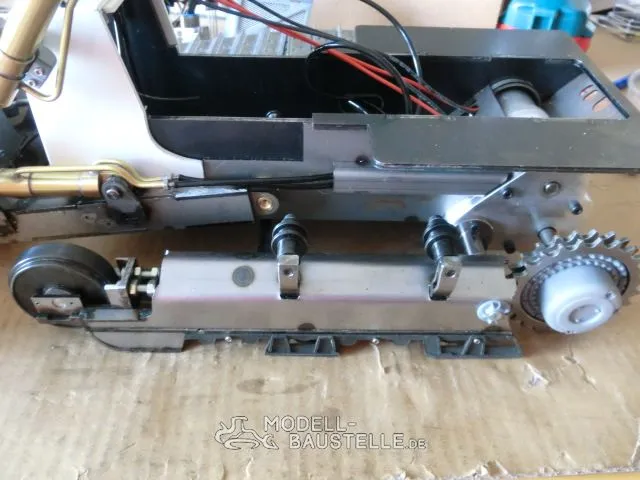

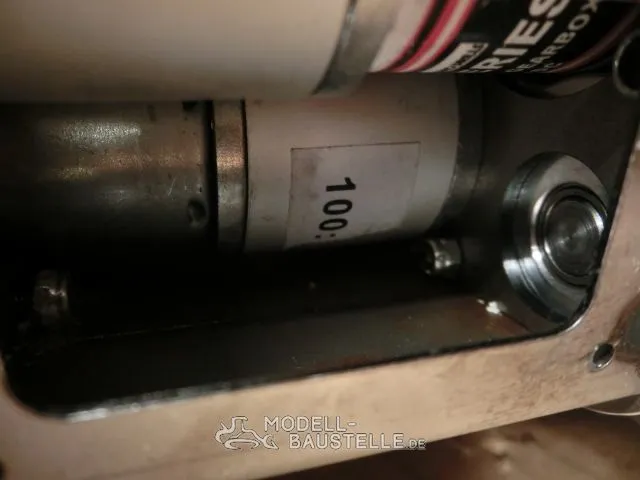

Da ich heute wenig Zeit hatte und mir noch ein paar Teile fehlen, habe ich mich mal mit den Ketten und der Hydraulikeinheit beschäftigt.
Bei den Bauberichten von dem Pc490 wurden die Ketten auf dem Turas eingeschlagen oder im Schraubstock eingepresst...

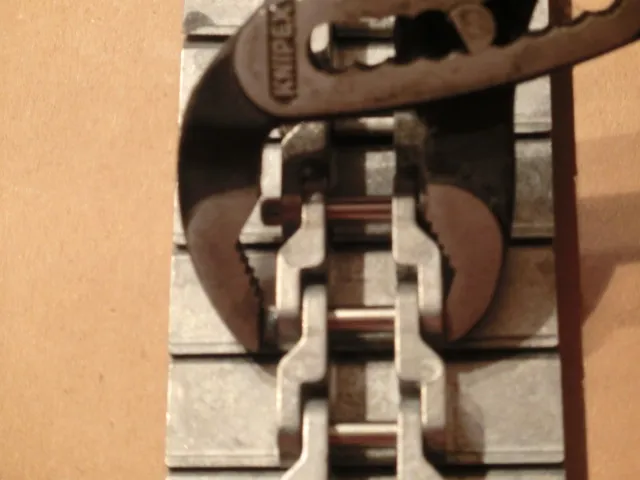

Ich habe mal was anderes versucht. Es wurde die Kette mit den Bolzen versehen,Schraubensicherung dran und dann mit einer Wasserpumpenzange eingepresst. Das hat wunderbar geklappt

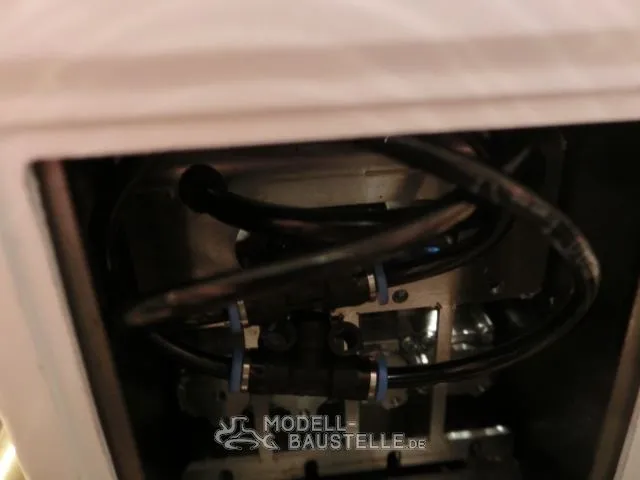

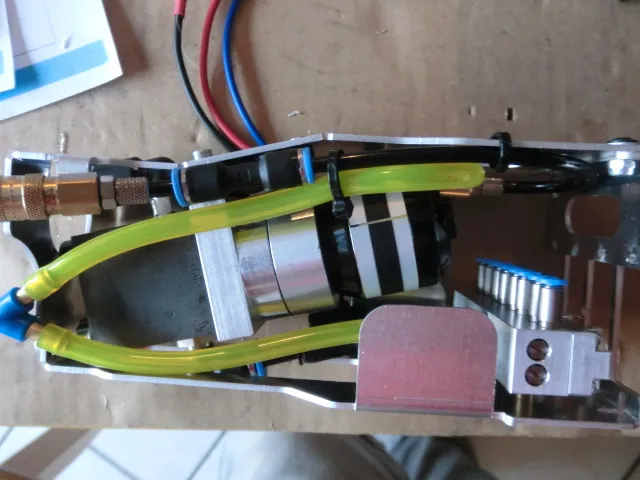

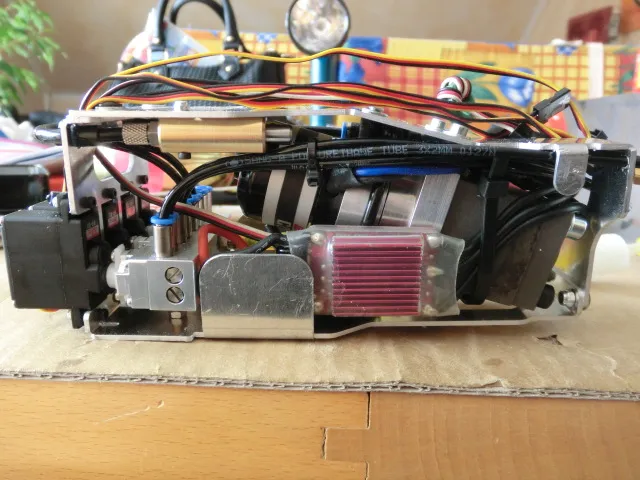

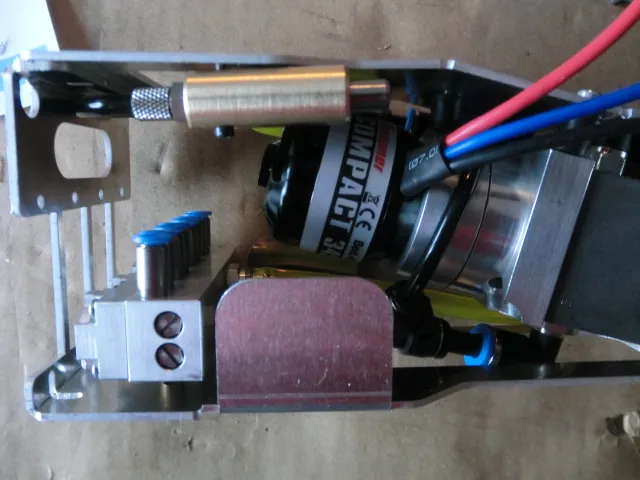

Bei der Hydraulikeinheit muss der Druckschlauch von der Pumpe zum Ventilblock vorm zusammenschrauben der Einheit auf Länge gebracht weden.
Das DBV habe ich mit einer Schraube an dem Gehäuse angeschraubt. Wichtig ist das der Rücklaufschlauch nicht am Motor schleift!

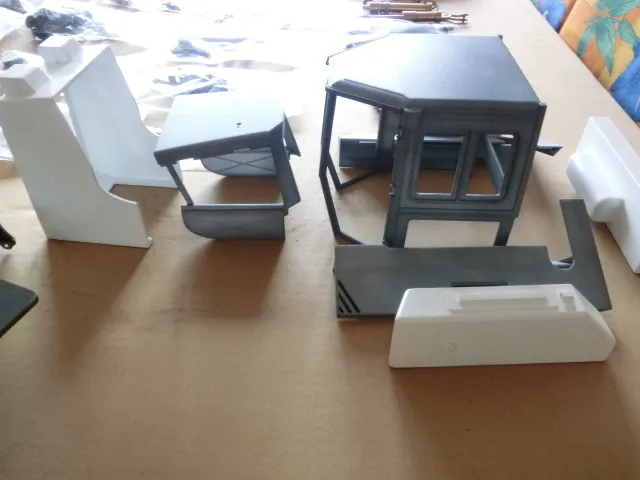

@ Michael: Die grauen Teile sind gedruckt aber nicht gefüllert.
Die weißen Teile sind GFK und haben eine glatte Oberfläche.
Kannste dir ja mal ansehen... und mit dem abholen...
Kannste dir ja mal ansehen...
Schick Dir mal ne Mail, hab nächste Woche Urlaub.
Schon fertig....das ging ja ratz fatz.
Und ich hatte heute wieder keine Zeit , trotz
Bin auch baff erstaunt wie schnell Matthias das Gerät auf die Ketten gestellt hat oder ist das
ein Bericht der im Zeitraffer dargestellt ist ?
Gruß Chris
Hallöle, ich denke das liegt zum Großteil einfach an der durchdachten Qualität des Bausatzes!!! Die meiste zeit wird das lackieren in Anspruch nehmen
Hallo ...
Naja... Fertig ist sie noch nicht...
Und in Zeitraffer ist es auch nicht...
Es ist einfach ein klasse Bausatz... Zu jeder Seite gehört eine Tüte mit den Teilen und Schrauben...
Dadurch geht es einfach schnell... Ich habe aber auch einige Sachen übersprungen, weil die Metallteile noch Gelötet werden müssen...
@ Matze Ja... das mit dem Lackieren kann schon sein... Zumal es ein Kumpel macht... Und wie man weis, ist es immer so eine Sache Druck zu machen wenn es nix kostet...:D
@ Michael... Ich laufe ja nicht weg...
.... die Hydraulikeinheit ist ein faszinierendes Paket.
Da hat der Frank ordentlich Hirnschmalz rein fließen lassen um das ganze Zeug auf so kleinem Raum unter zu bringen.
Auch finde ich es super, daß das Paket schön bequem außerhalb zusammen gebaut und dann als Ganzes eingesetzt wird.
Hallo zusammen.
Montag sind die Scale Teile wie Kabinen Einrichtung, Scheinwefer mit Halter, diverse Handläufe und die Scheiben gekommen.

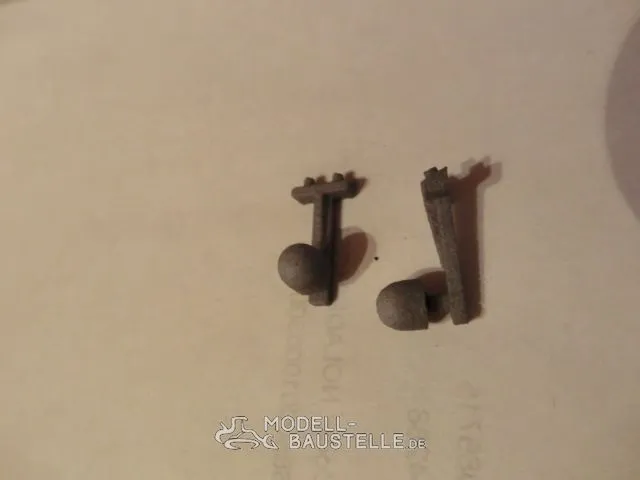

Am geilsten finde ich die Türstopper. Da ist beim 3D drucken eine Federrung mit eingebaut. was alles mit diesem 3D Druck möglich ist

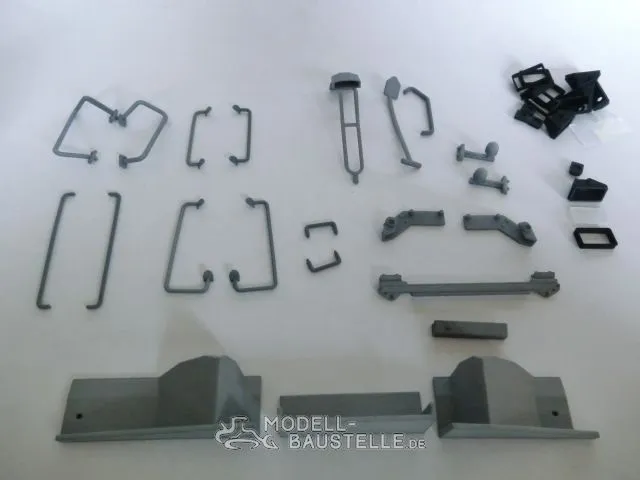

Das sind dieScale Teile im Paket.

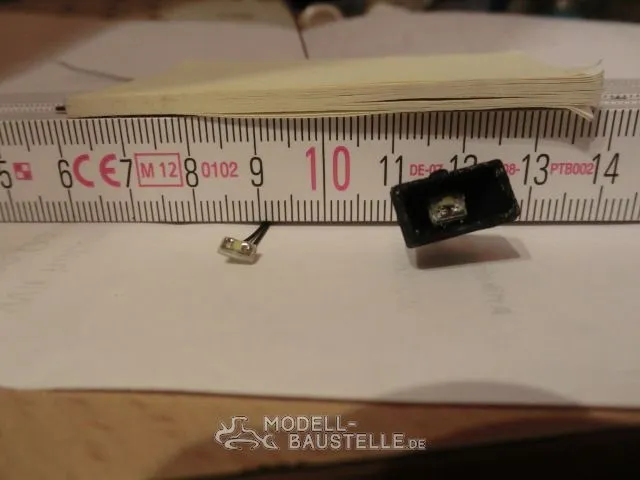

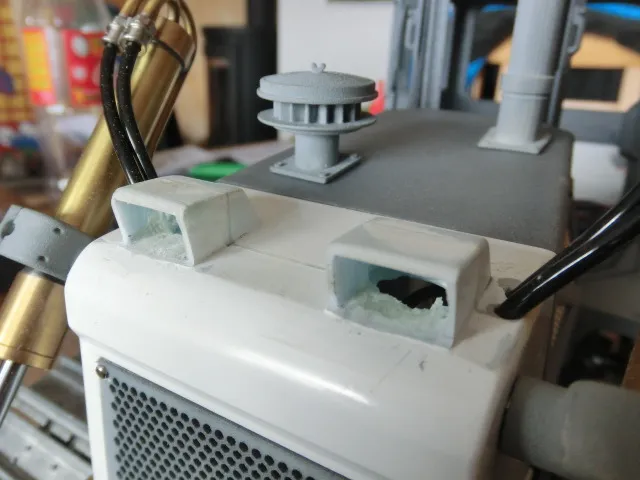

Für die Scheinwerfer habe ich mir SMD LED Platienen mit 4x4mm bestellt.
Da sind gleich dünne Kabel dran. Das sollte das verlöten der Beleuchtung vereinfachen.

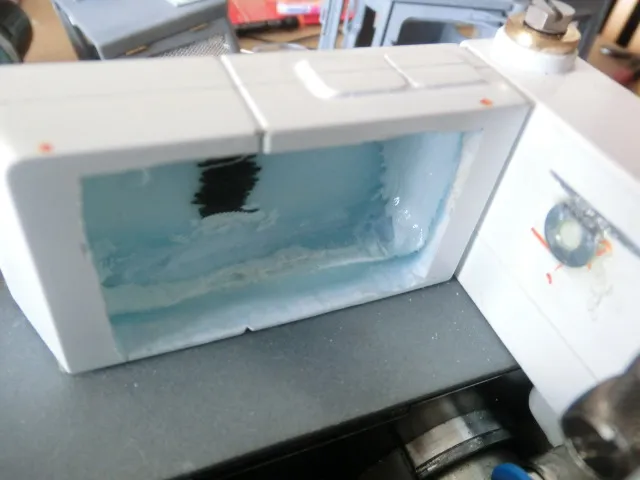

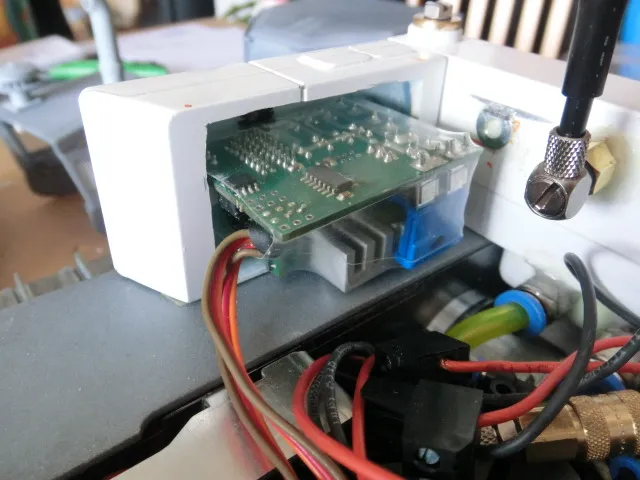

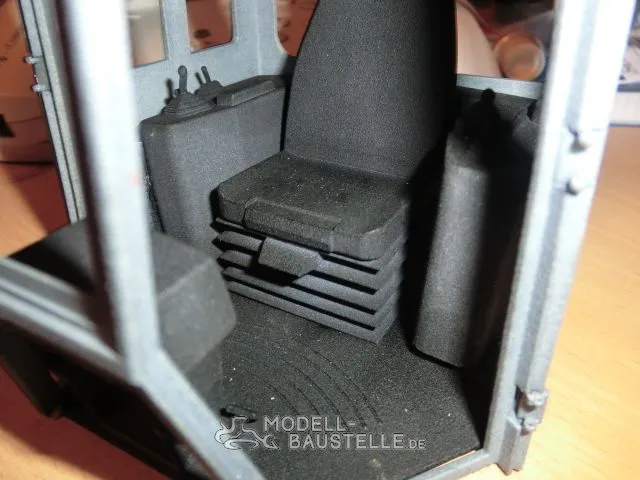

Die Kabineneinrichtung wurde auch schon angepasst, wegen dem Regler.
Ist zwar alles eng, aber machbar.
Hallo.
Da ich diese Woche wenig Zeit hatte gehts jetzt erst weiter.

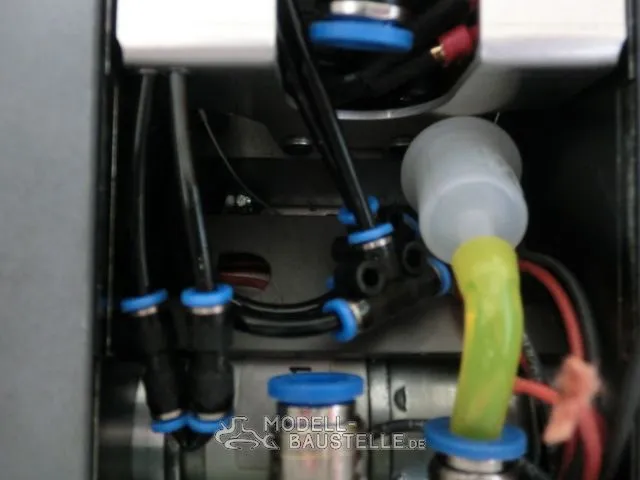

Die Hydraulik wurde in Betrieb genommen und auf Dichtikeit geprüft.
Den Druck habe ich auf 15 Bar Maximaldruck eingestellt.
Da die Hydraulikpumpe den Ventilen zugemischt wird, läuft sie auch nur wenn sie gebraucht wird.
Das sollte ne Menge Saft sparen.

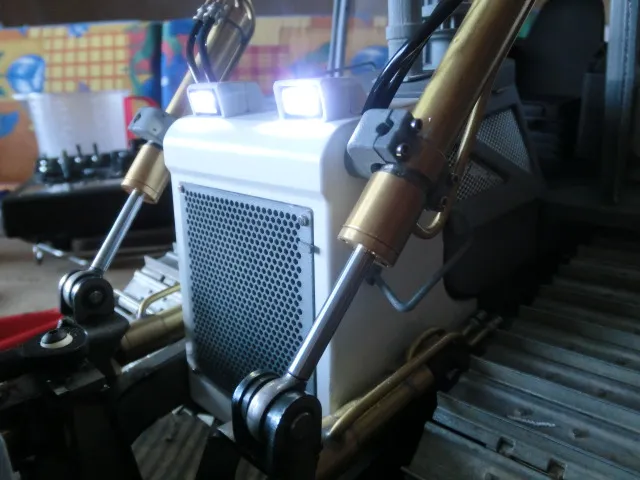

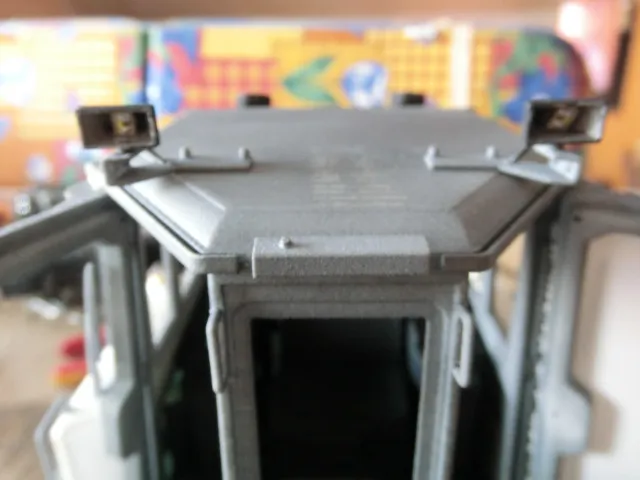

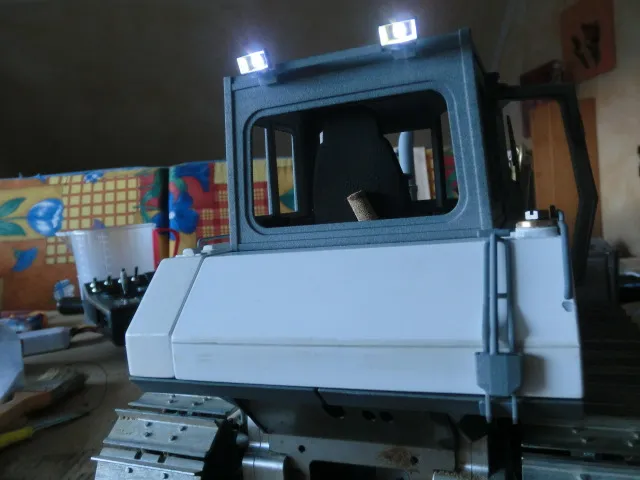

Desweiteren sind die mit den Led Platinen bestückten Scheinwerfer eingepasst und angebracht worden.
CIMG1144.JPG CIMG1150.JPG CIMG1154.JPG

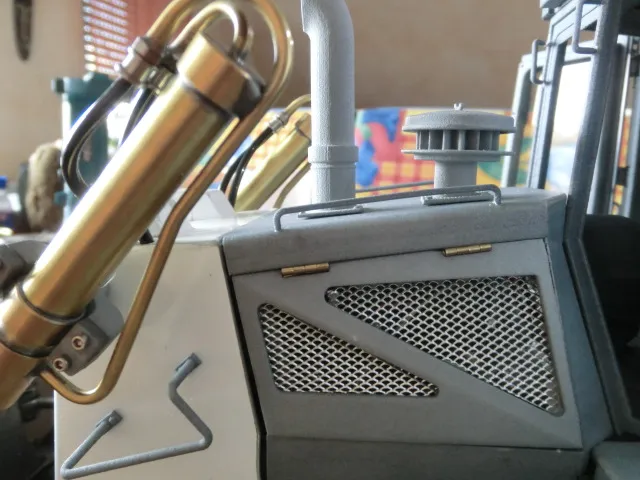

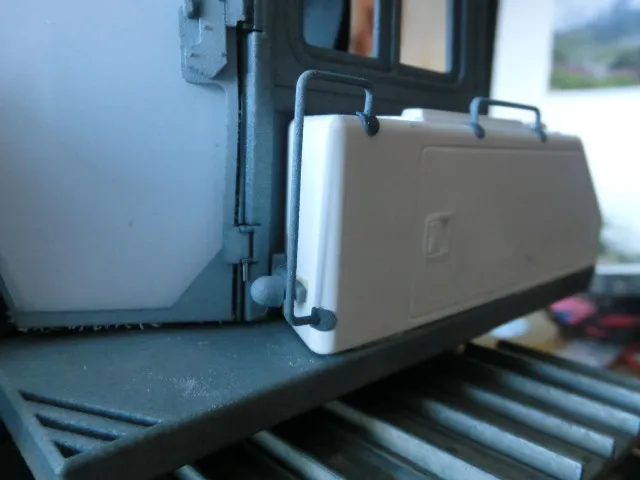

Auch die Handläüfe und Haltegriffe haben ihren Platz am Modell gefunden.
CIMG1149.JPG CIMG1151.JPG CIMG1152.JPG
Die nächste Woche wird getestet und wenn das Wetter mitspielt auch im Garten mit seiner neuen Familie gespielt
soweit esrtmal.
Hallo zusammen.

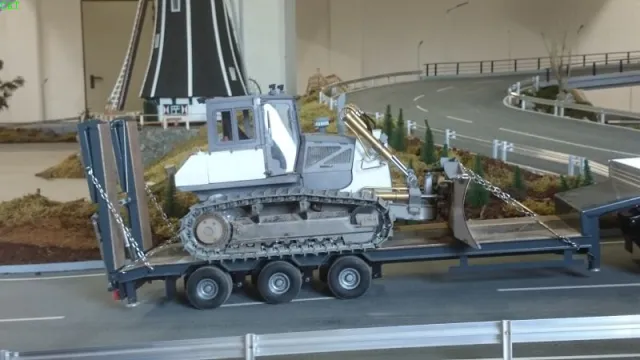

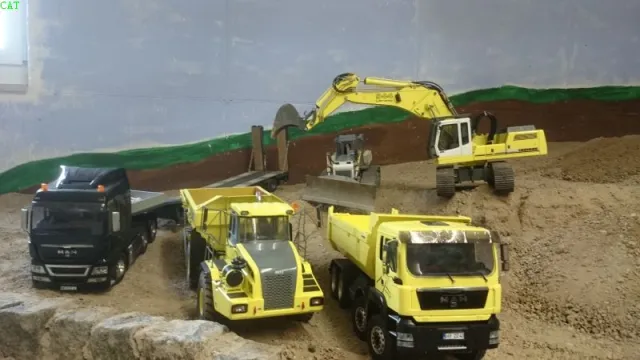

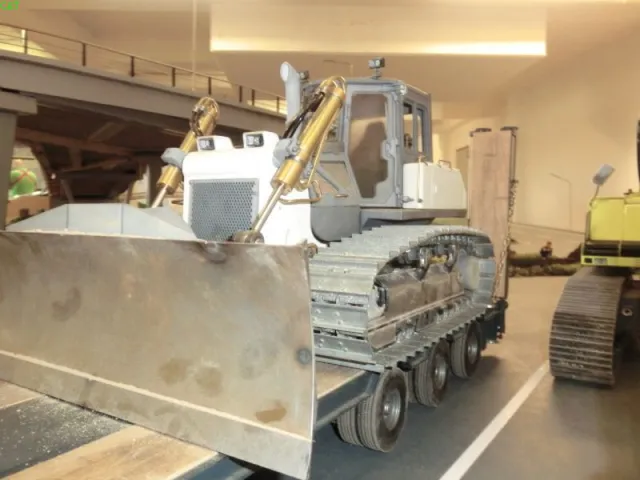

Nach einigen Testfahrten im Garten war ich heute beim MTC Osnabrück auf dem neuen indoor Parcour in Melle.
In der Buddelecke wurde so einiges bewegt. Nachdem Olaf auch mal fahren durfte wollte er den Sender nicht mehr hergeben.
Eigendlich wollte ich nur 1-2 Stunden bleiben... es waren dann fast 5 Stunden.
(Frauchen ist dann genervt alleine zu unserem geplanten Ausflug gefahren)
Vor lauter freude am fahren habe ich vergessen Fotos vom fahren zu machen.
Aber einige habe ich doch gemacht.
Nächste Woche werde ich die Kleine zerlegen.
Dann können die Metallteile zum löten geschickt werden und danch gehts gleich zum Lackierer.
Bin mir nur noch nicht sicher was ich mit den Ketten mache.
So lassen, dunkel Grau, fast Schwarz färben oder auch gelb lackieren? Wäre auch Schwefelgelb.
(Wieso fragt er mich -frauchen- nach meiner Meinung, ca 50 mal, wenn sie ihn doch nicht interessiert???)
Was meint ihr?
Meine Ketten sollen schwarz werden, die Laufwerke auch. Damit die Raupe zum Bagger passt.
Schwarz würde zu Deinem Gelb auch gut passsen.
Hallo Michael...
Das sagt Frauchen auch...
Bin mir nur noch nicht sicher was ich mit den Ketten mache.
also im original sind sie wohl gelb lackiert, wobei sie außen recht schnell metallisch blank werden...
schwarz kann ich mir nicht so wirklich vorstellen, ich würde sie wohl blank lassen, finde das sieht am Prototypen gar nicht schlecht aus...
Hallo Matthias,
Ich würde die Ketten gelb lackieren.
Klar werden die sich abnutzen ist aber bei der echten auch nicht anderst...
