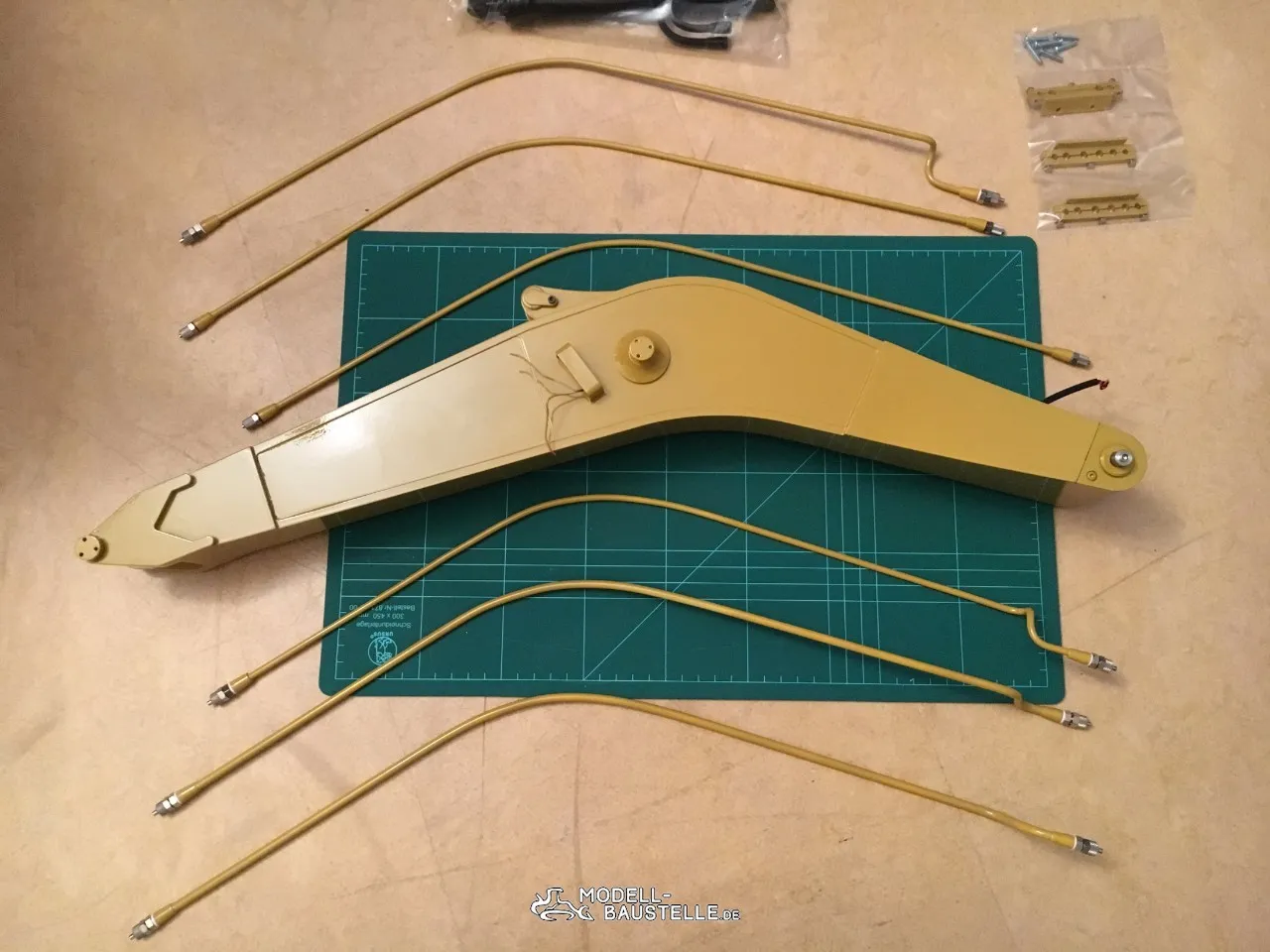

Nächster Arbeitsschritt Hauptarm mit Hydraulikleitungen

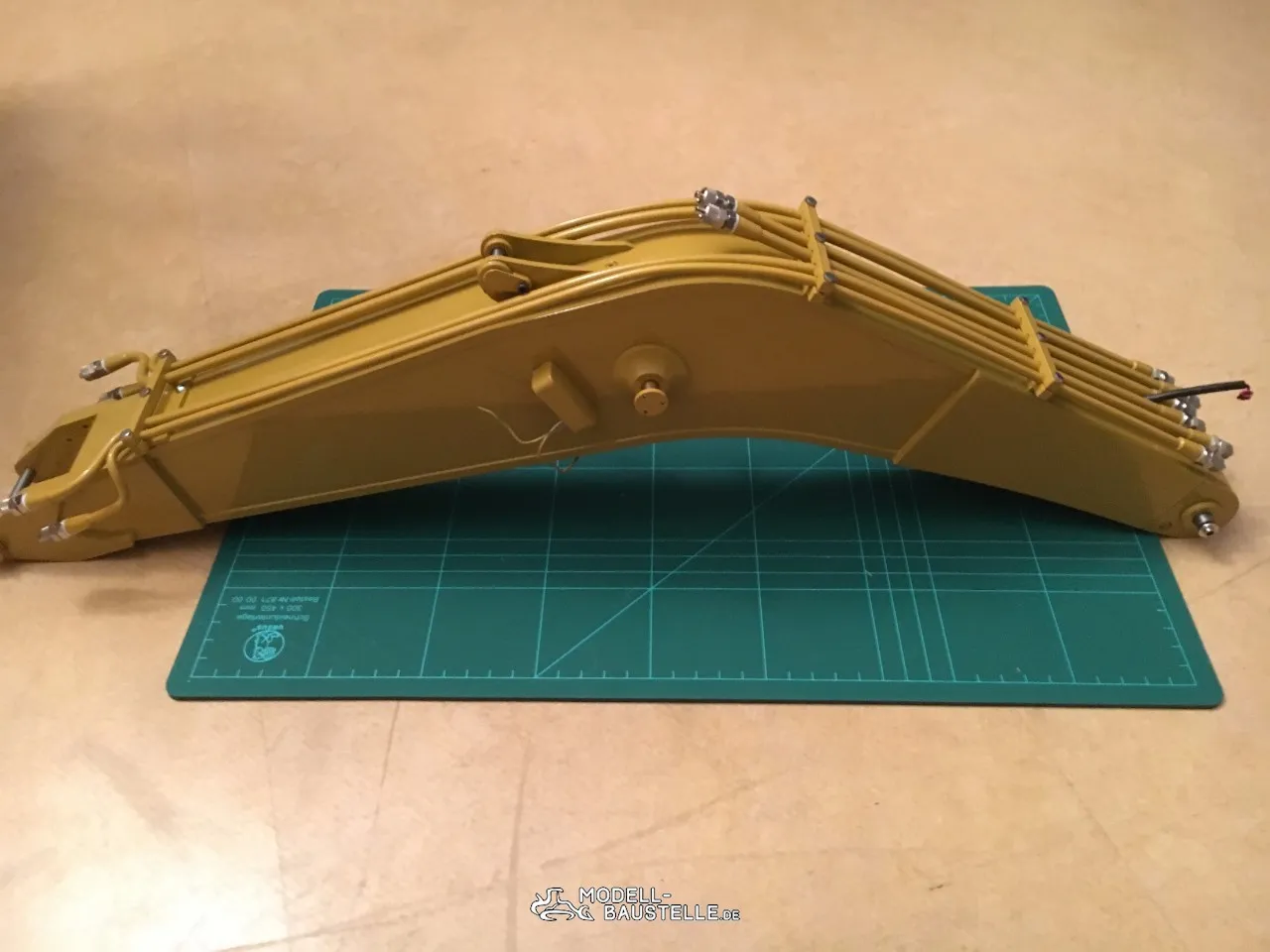

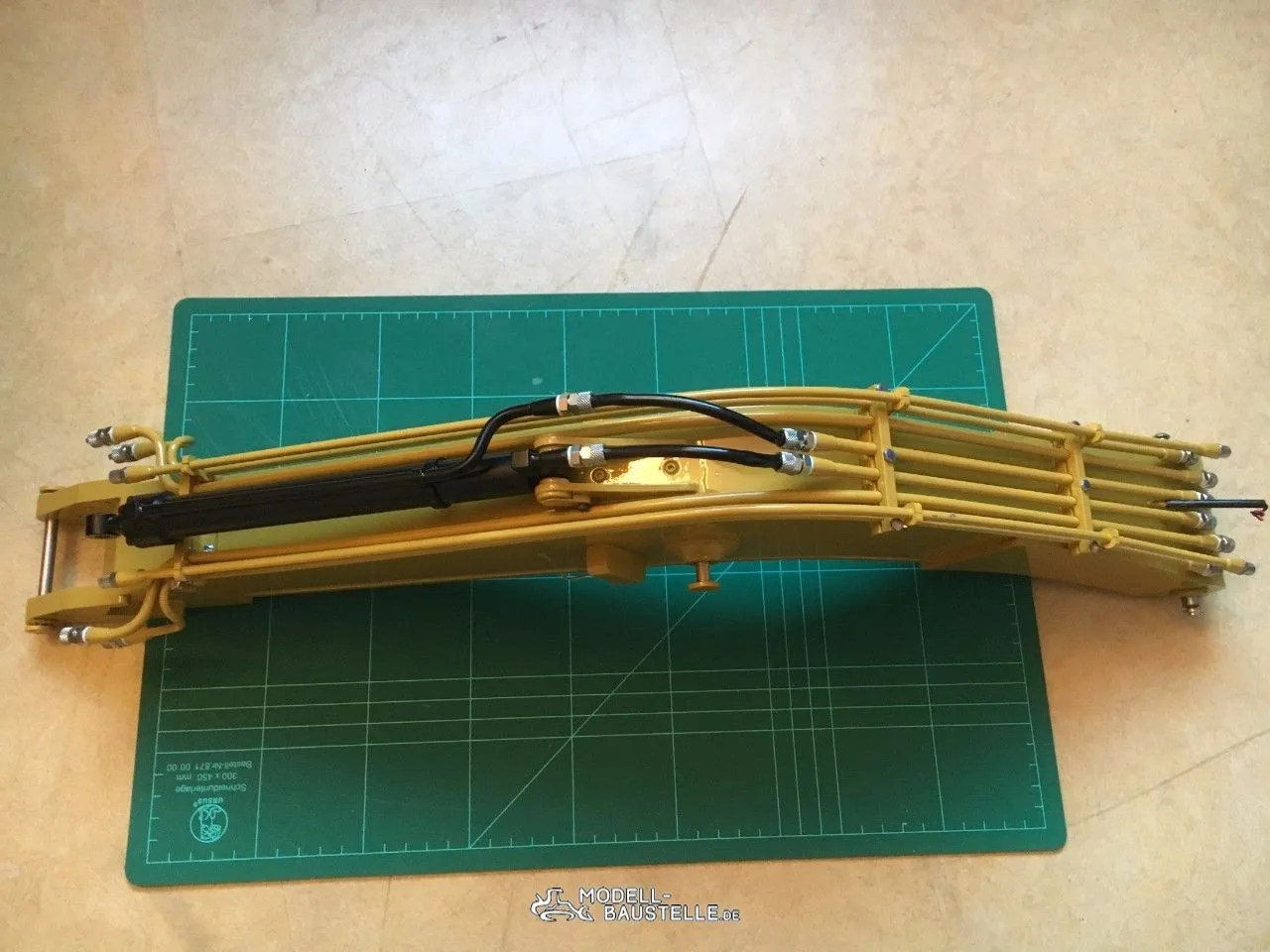

Hydraulikleitungen mit Klemmhalter aufgeschraubt
Hydraulikzylinder eingeabut
Schönes Detail die Verschraubung des Zylinders

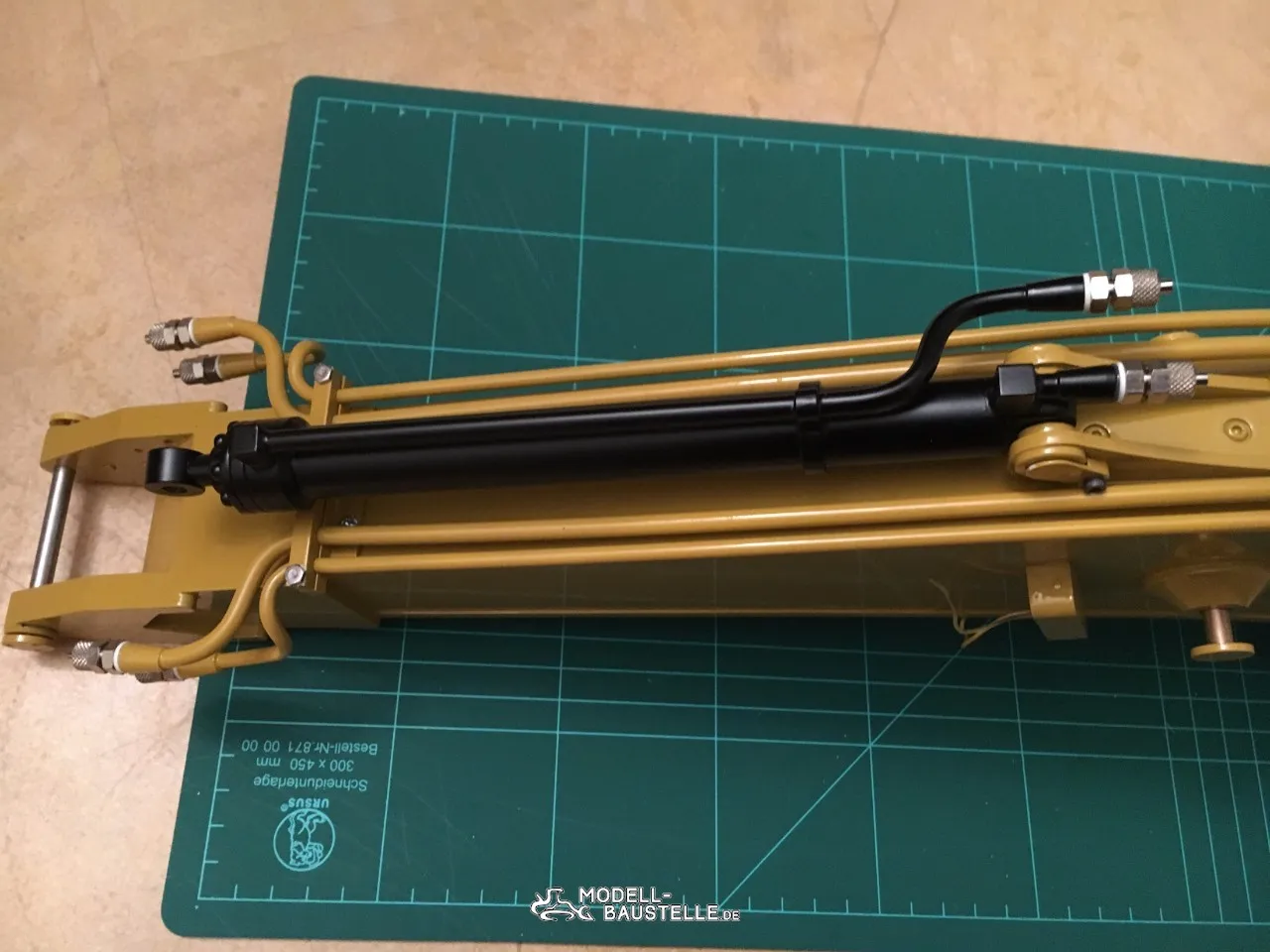

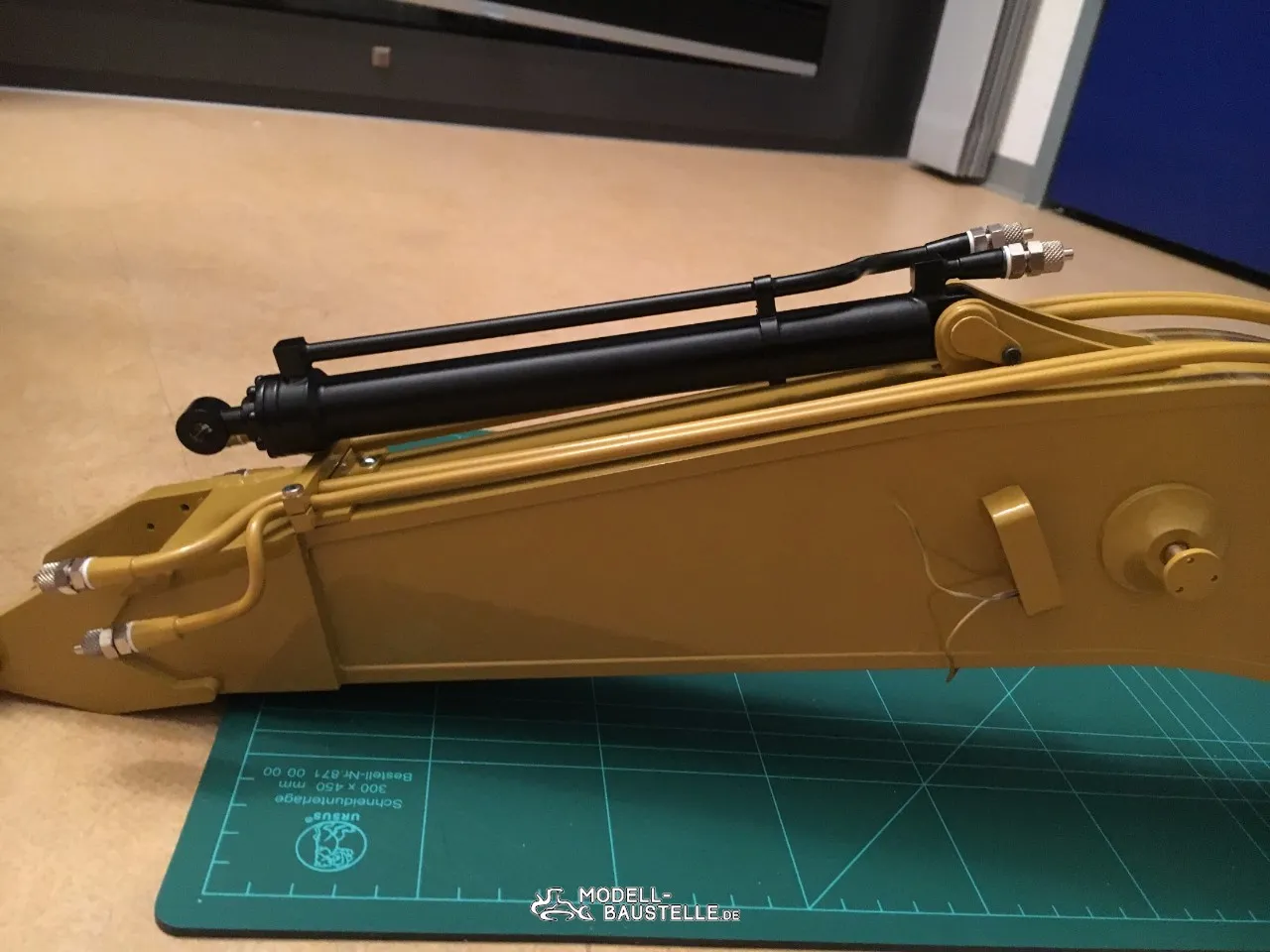

Zylinder angeschlossen und zusätzlich zwei weitere Leitungen montiert
beeindruckend
Werde den Bericht verfolgen.
In welcher Größenordnung liegt der Preis ?
Gruß Frank

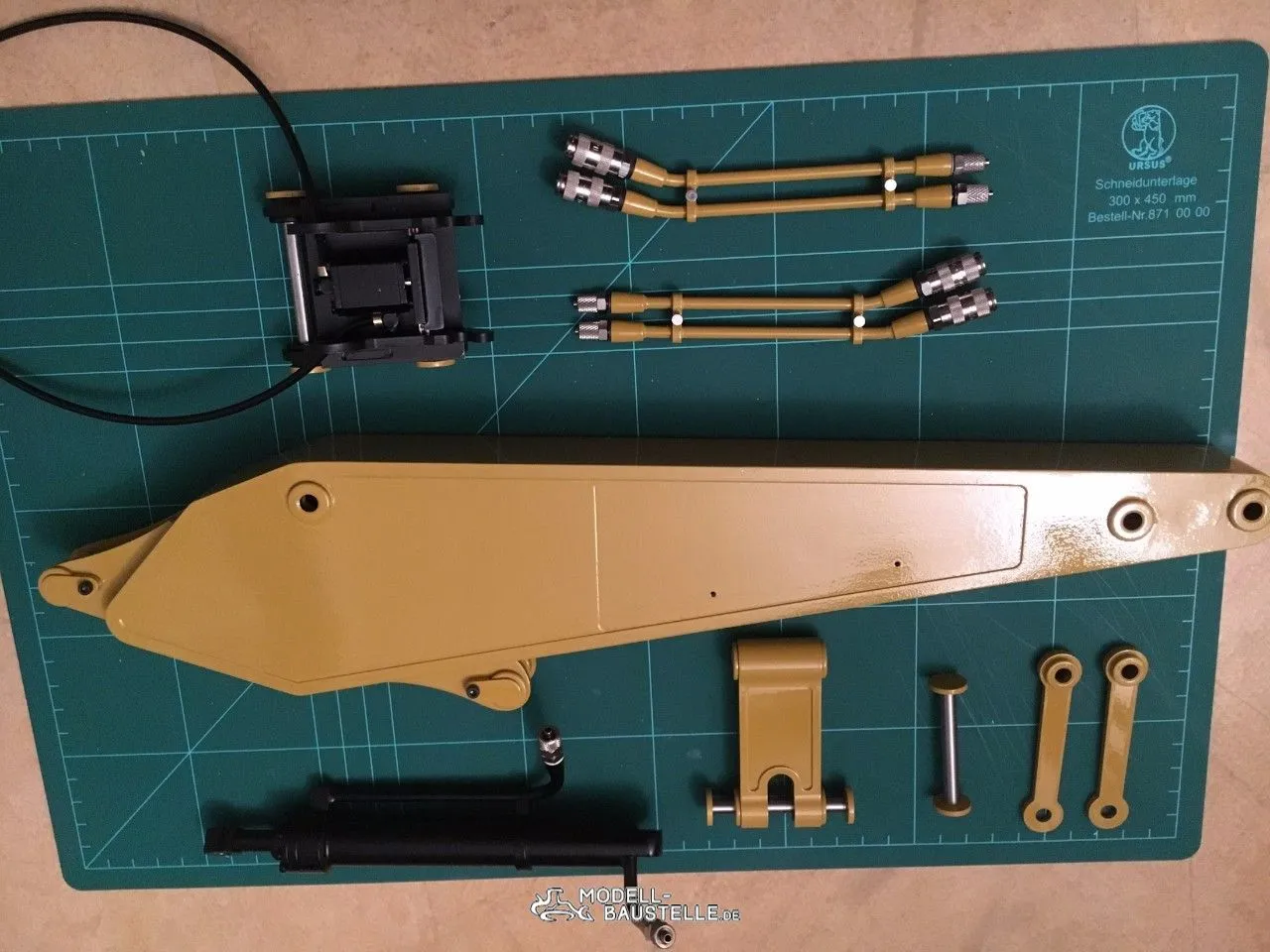

Nächster Arbeitsschritt Unterarm

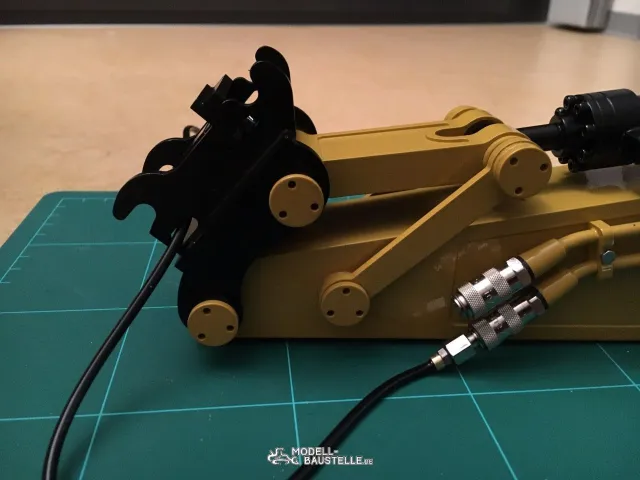

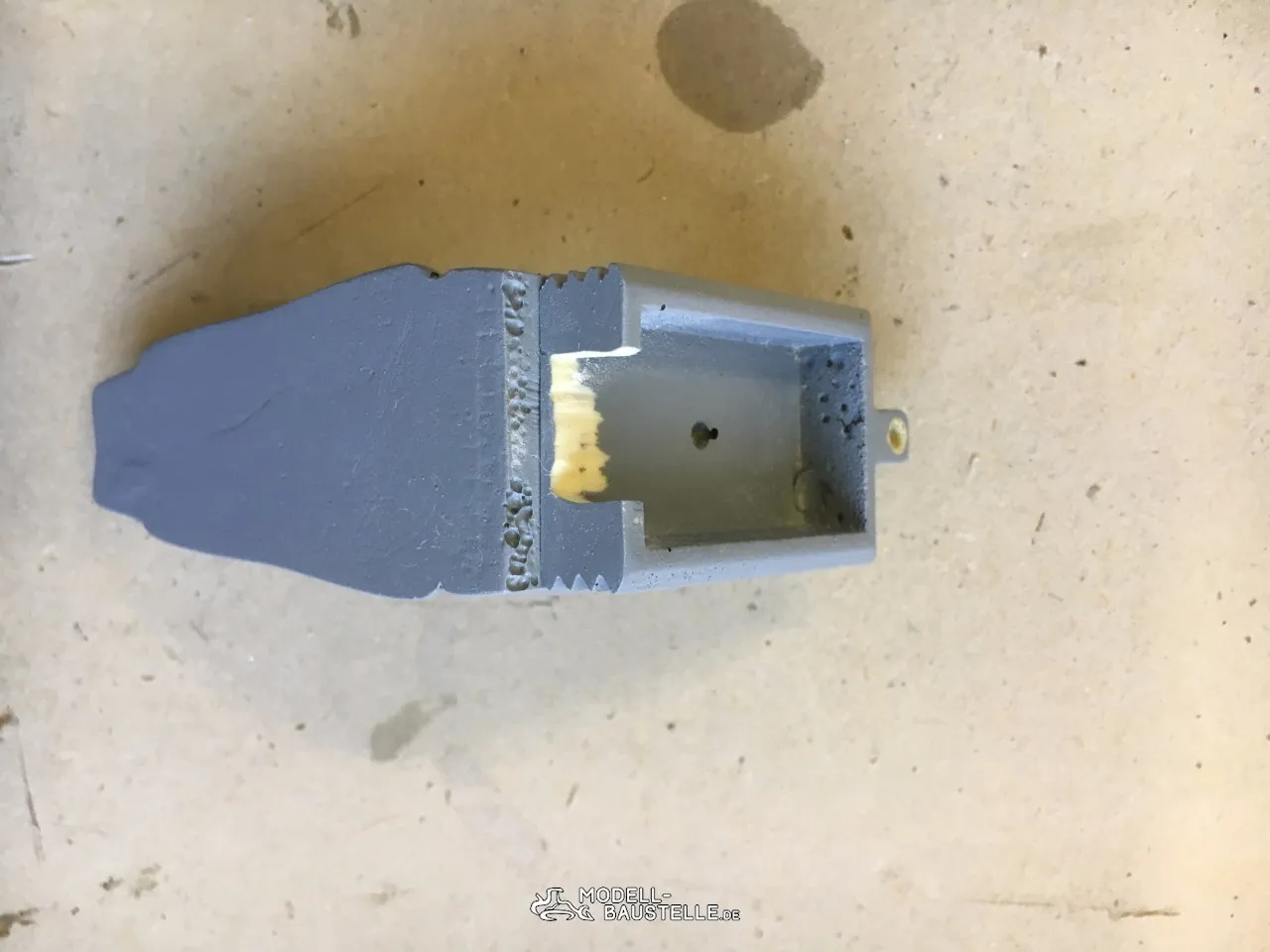

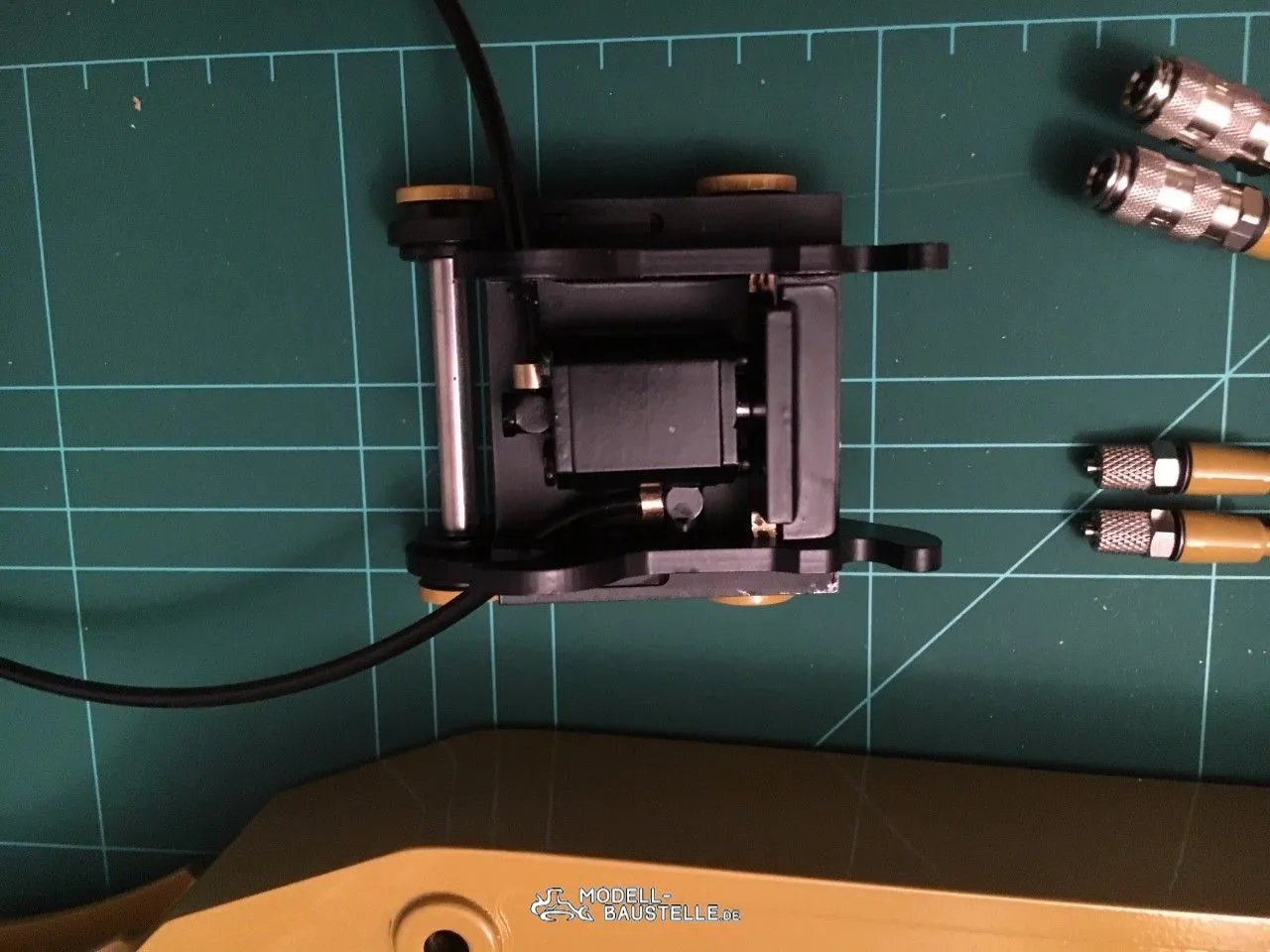

Schnellwechsler

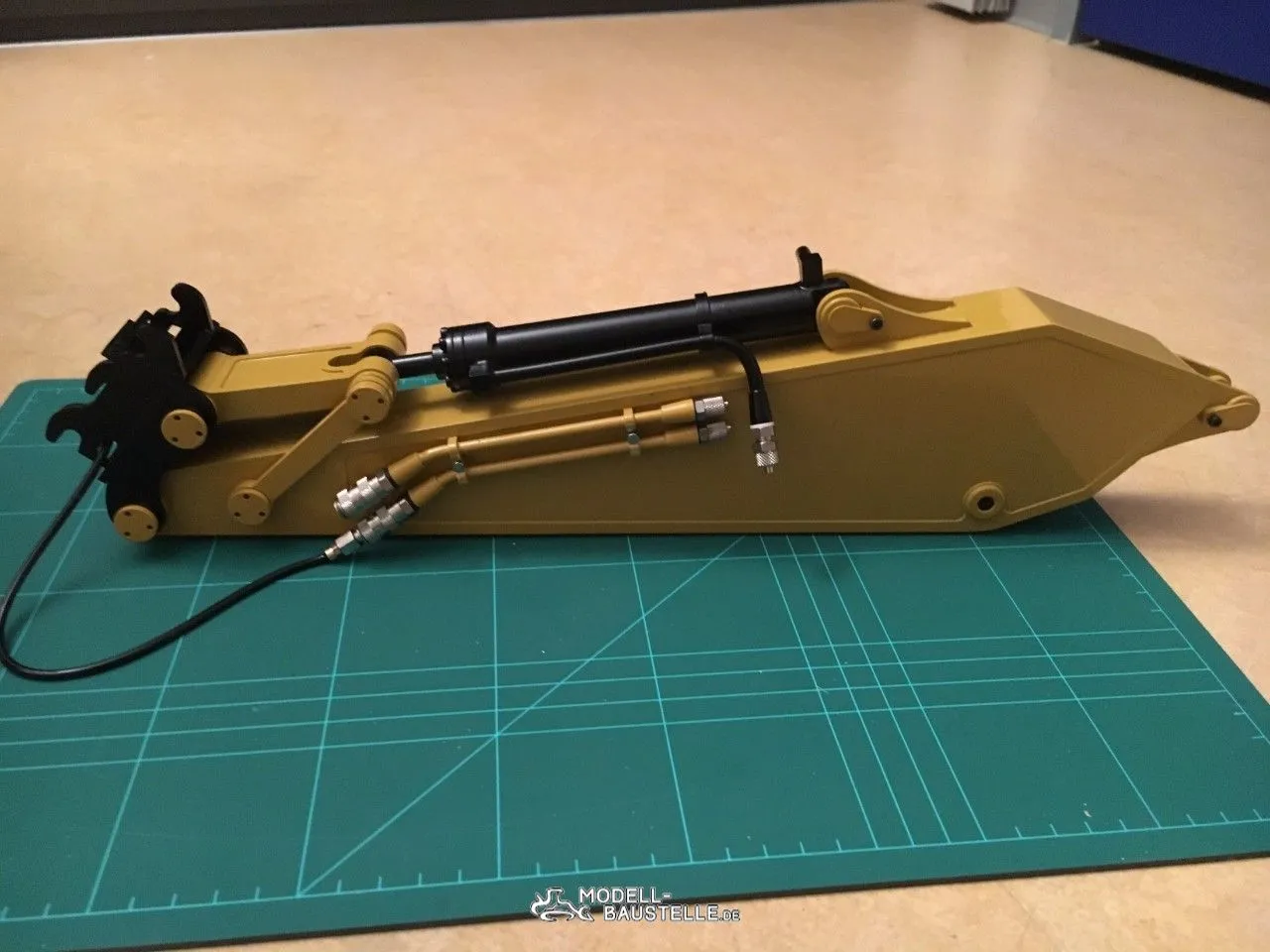

Unterarm fertig aufgebaut mit Schnellwechsler

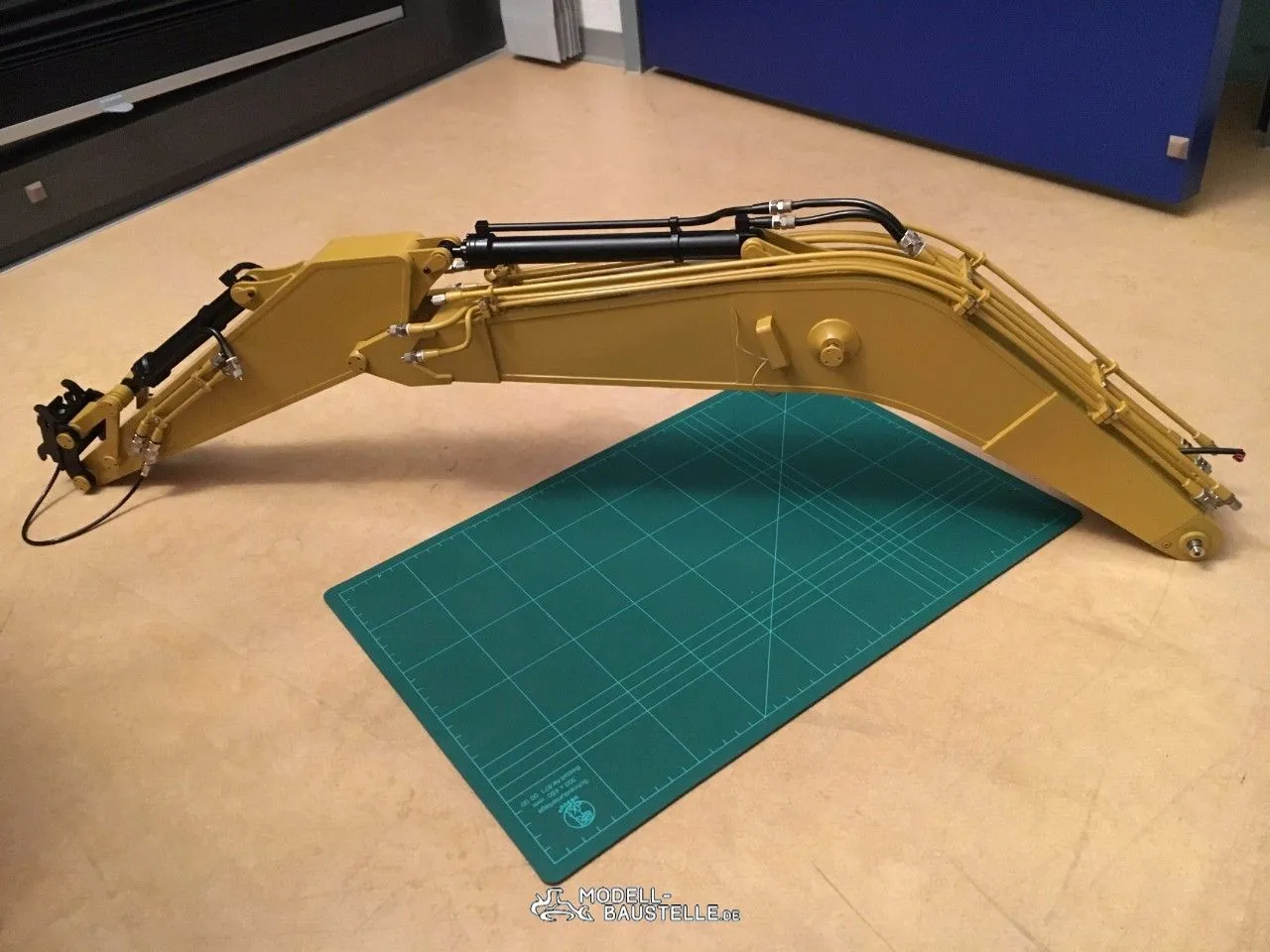

Ganzer Arm zusammengebaut

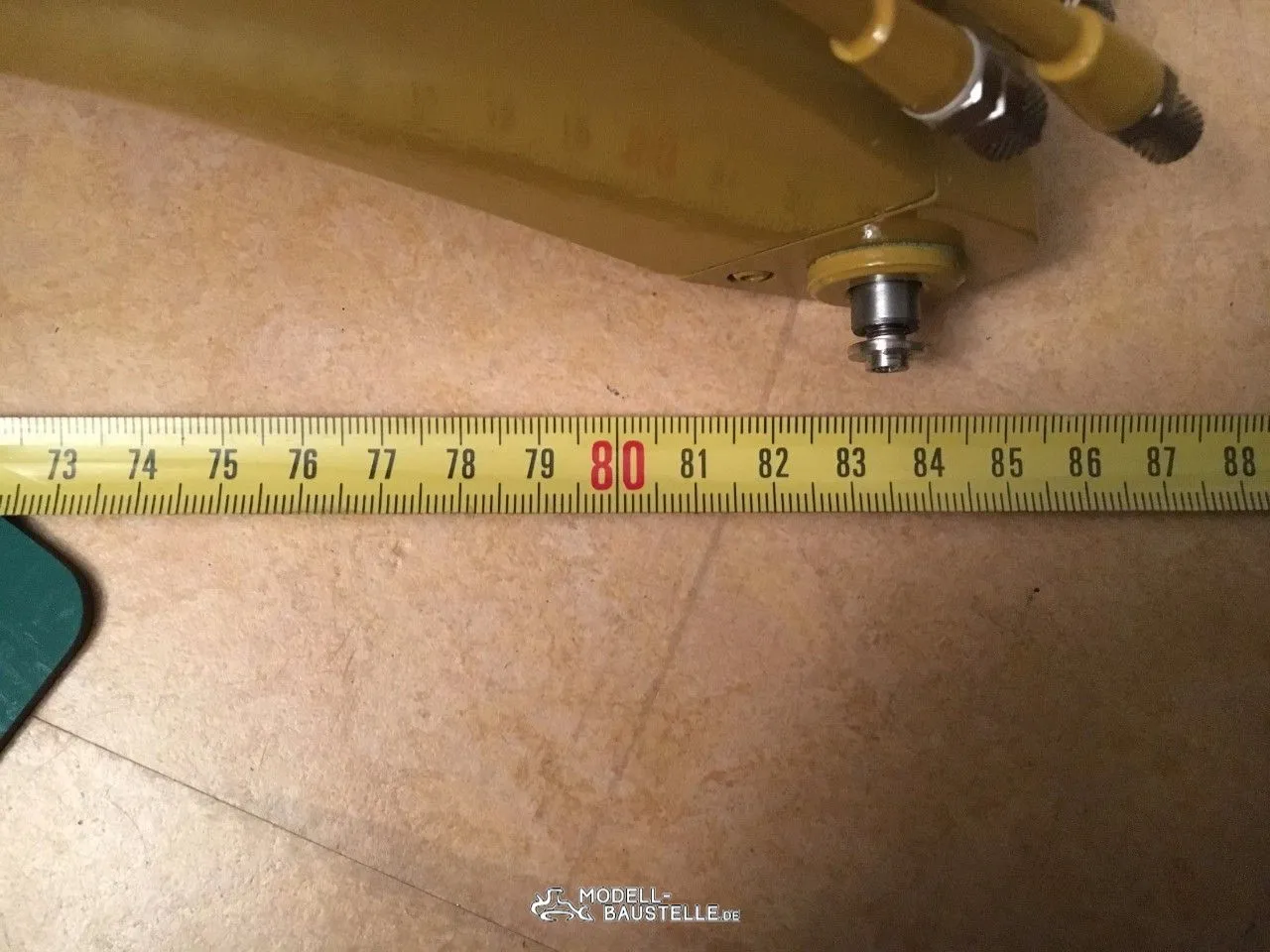

Total länge

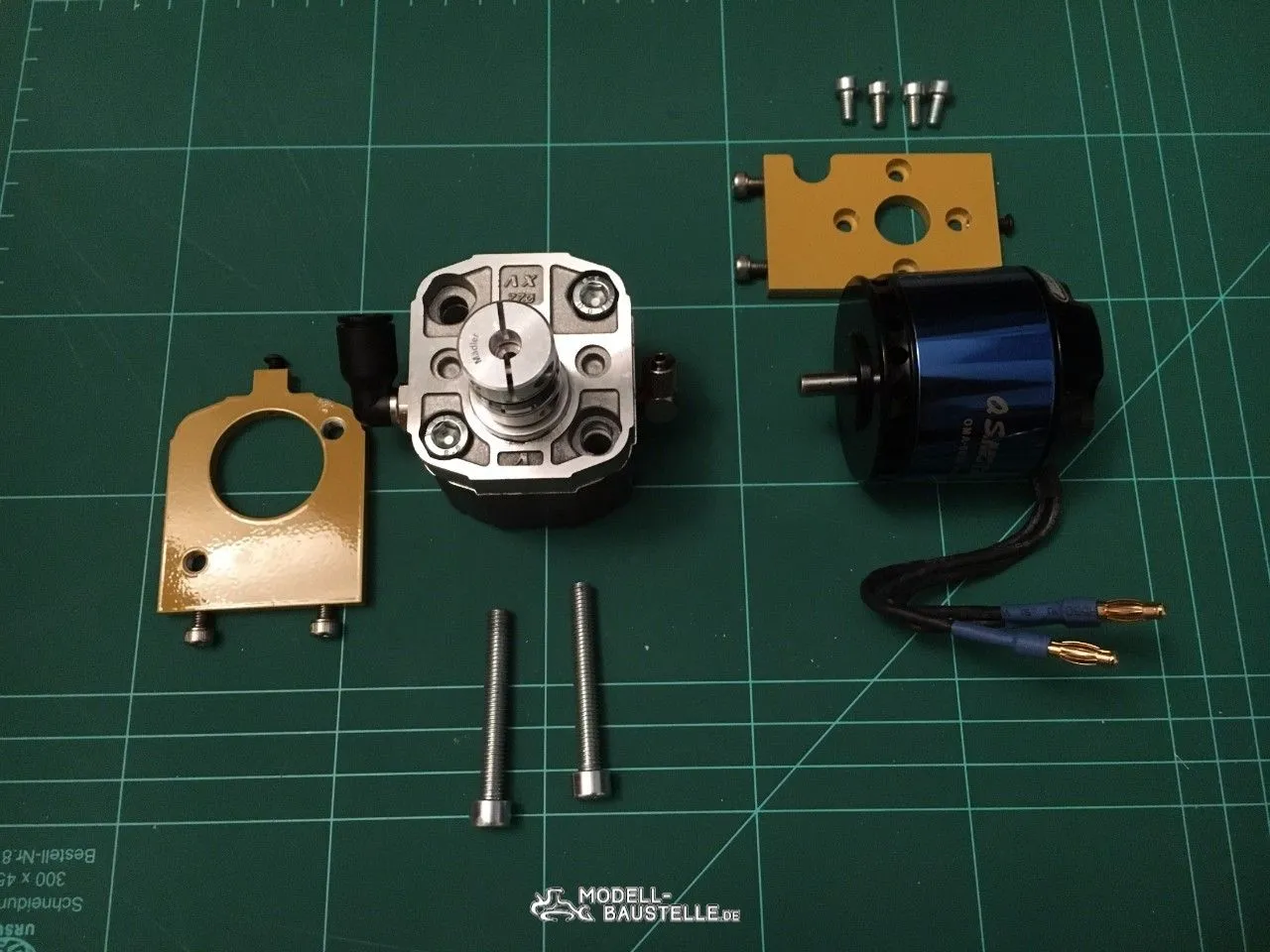

Hydraulikpumpe

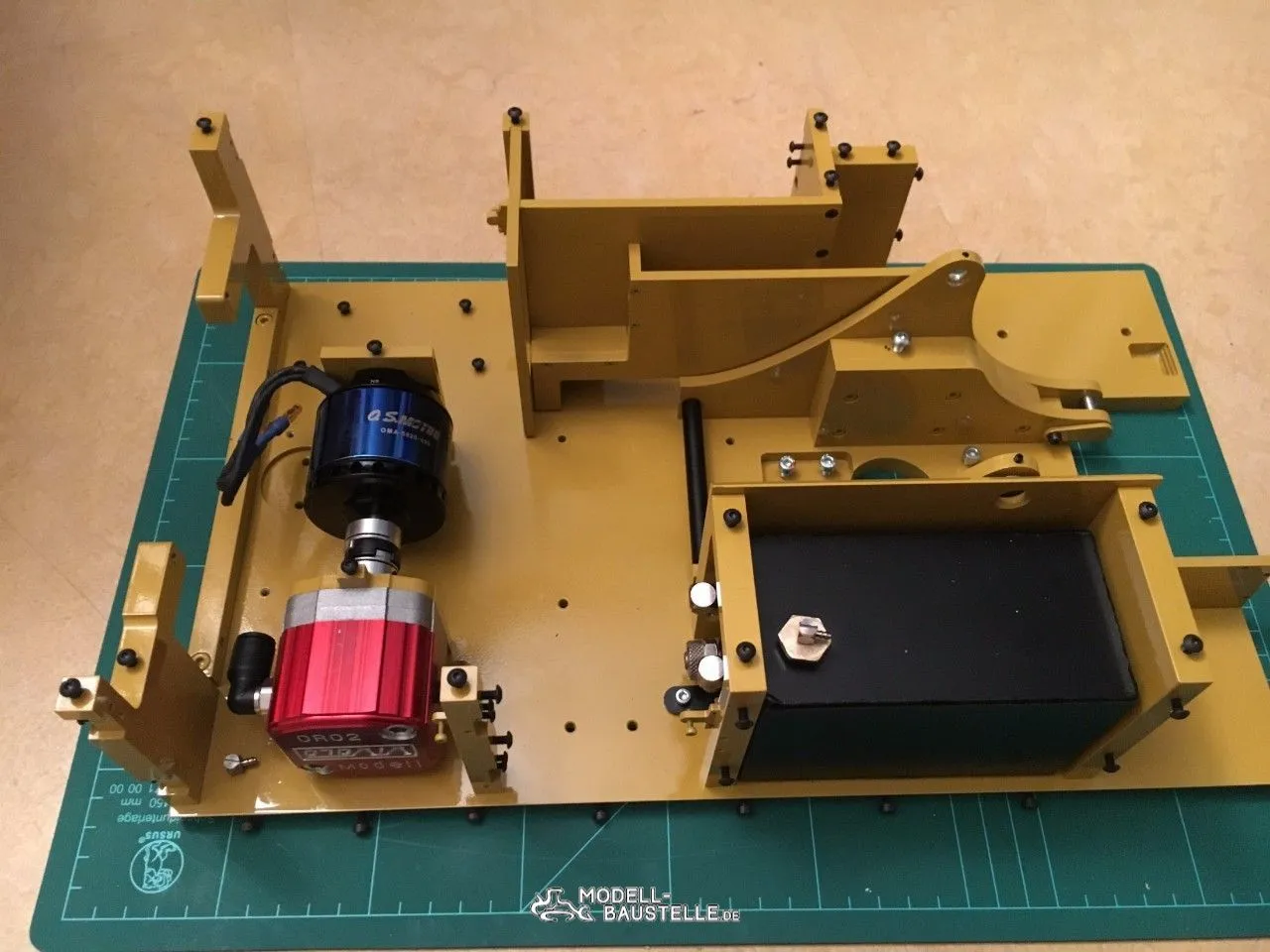

Pumpe an ihrem endgültigen Platz

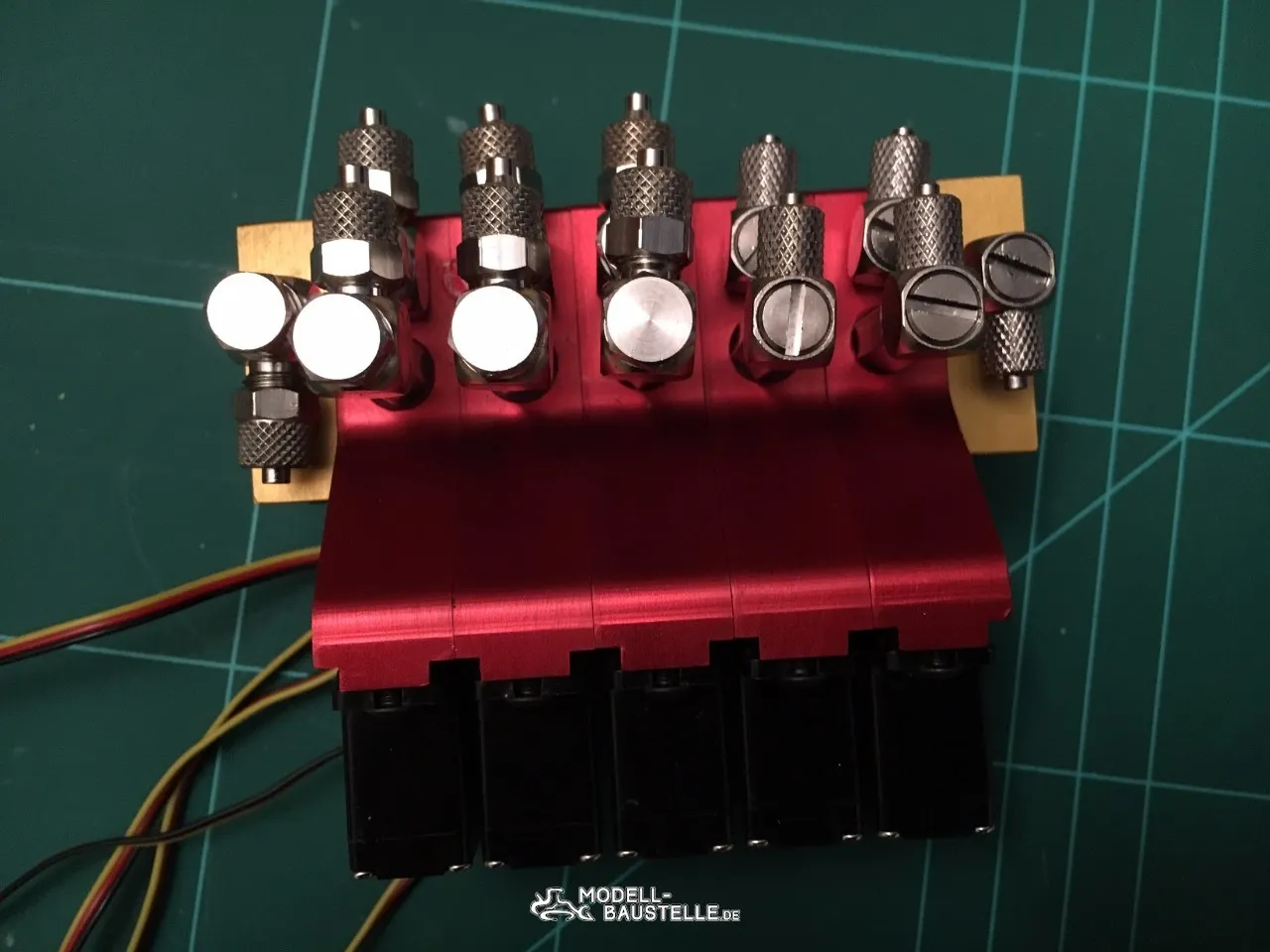

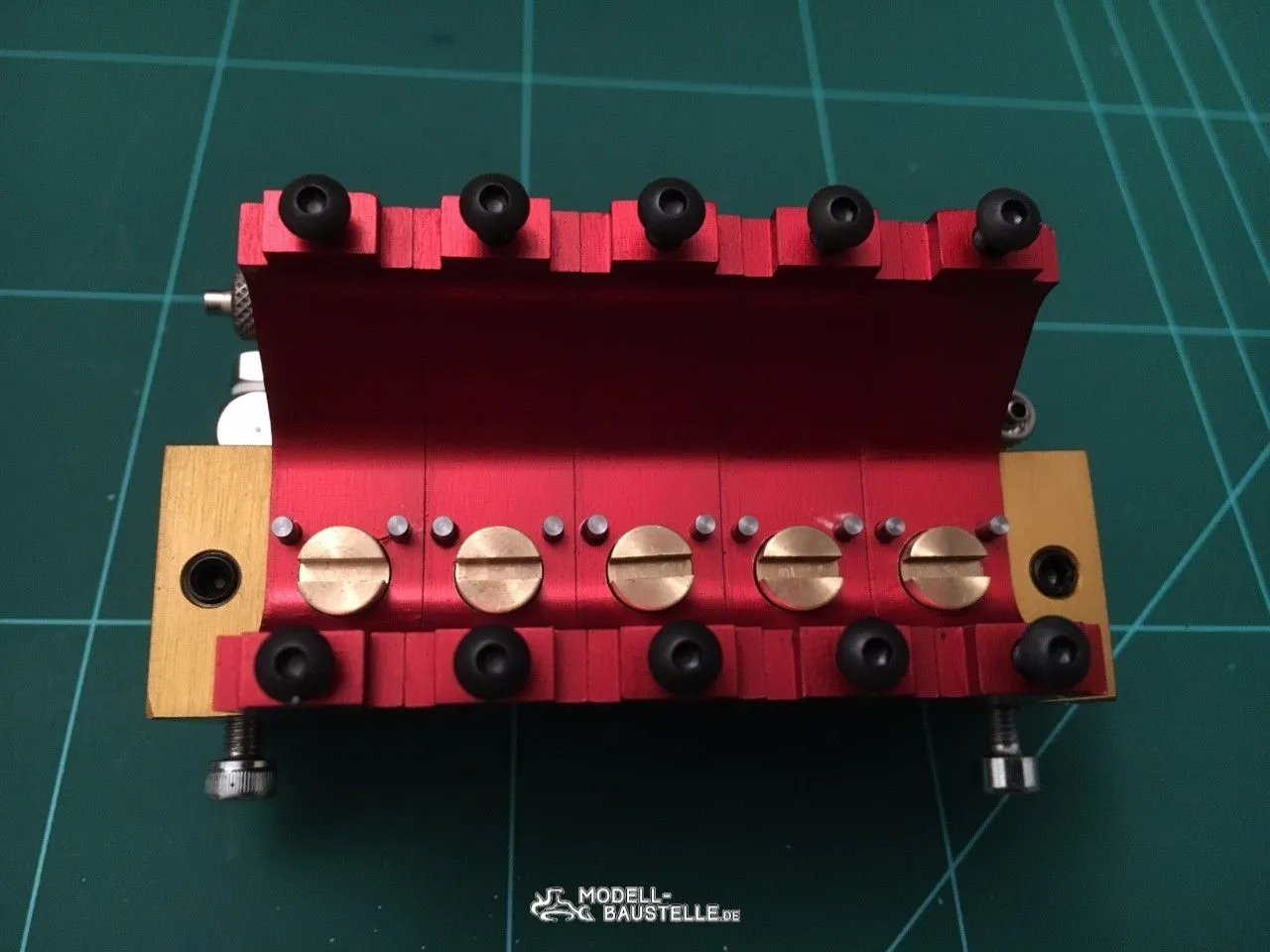

Hydraulikventile

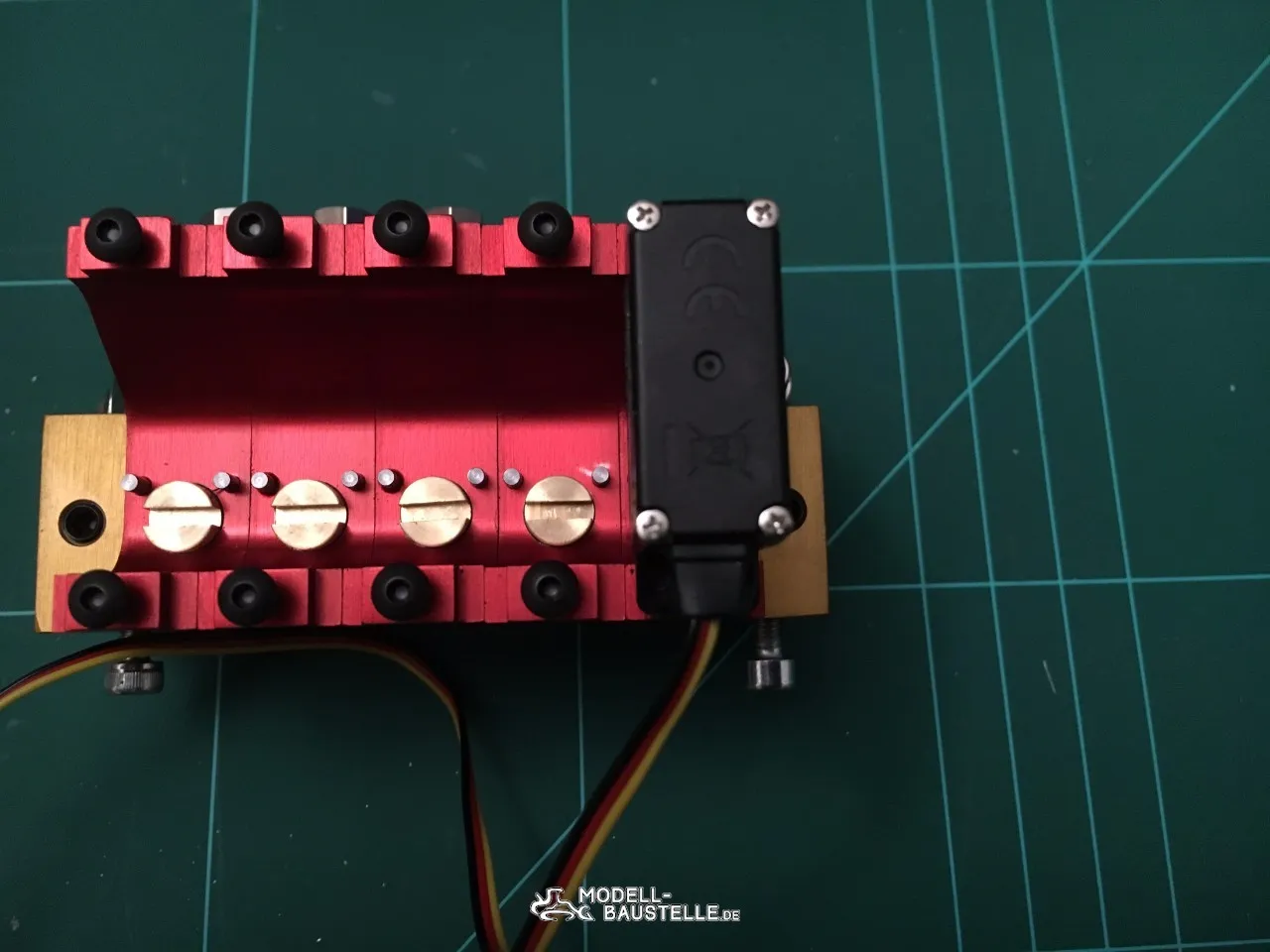

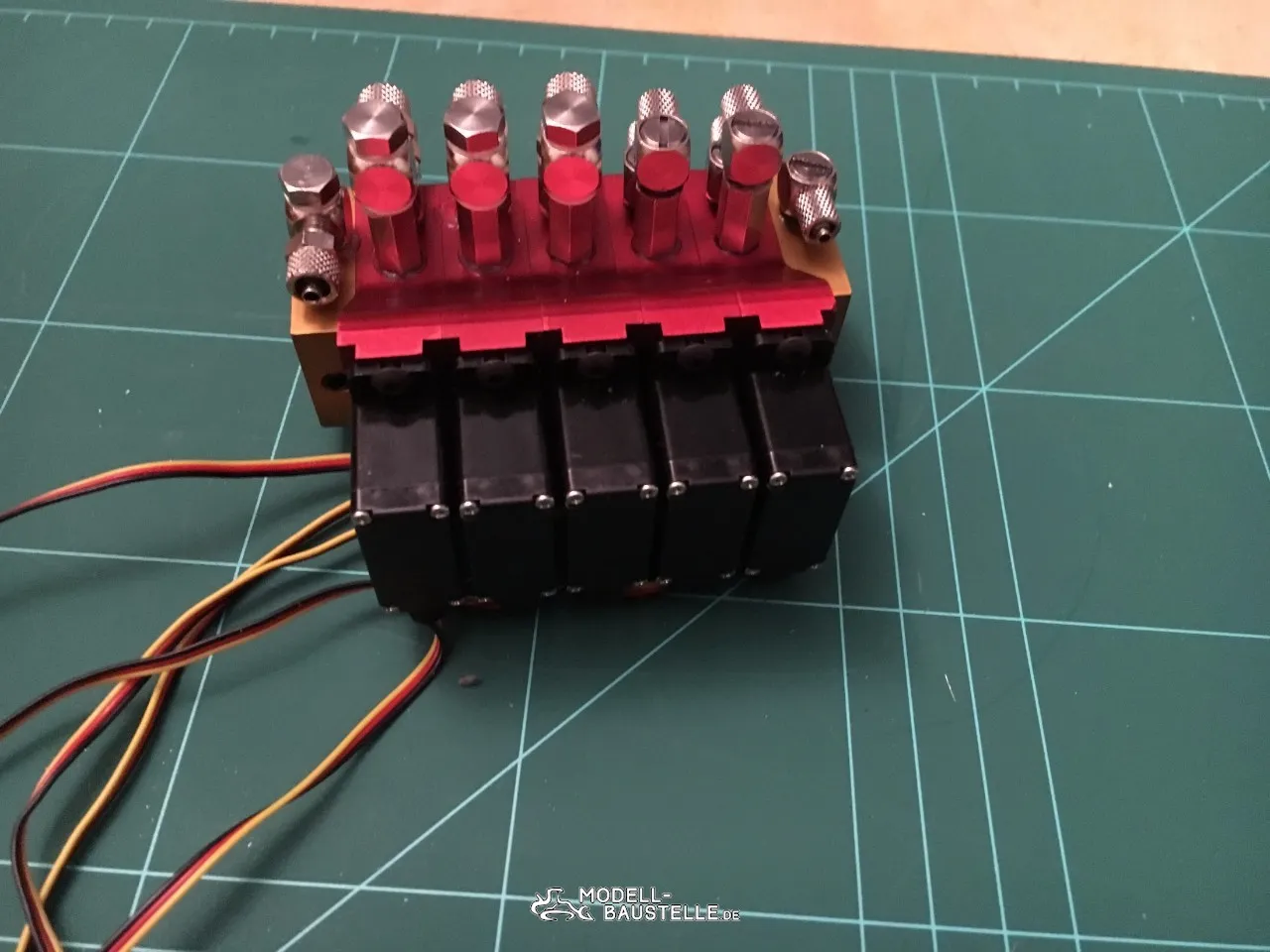

Servo für Ventile mit spezial gedrehter Aufnahme

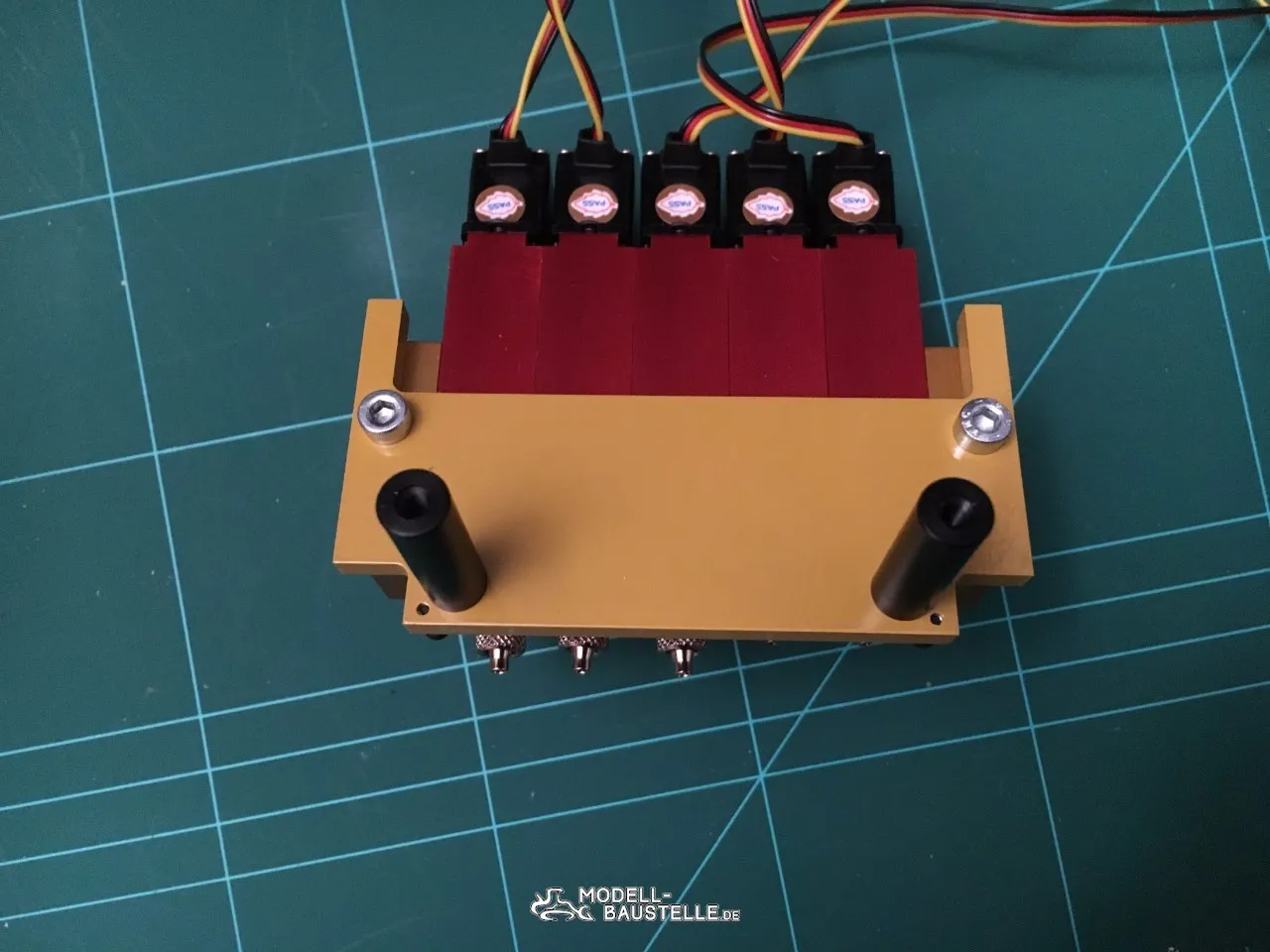

Servo einbaut

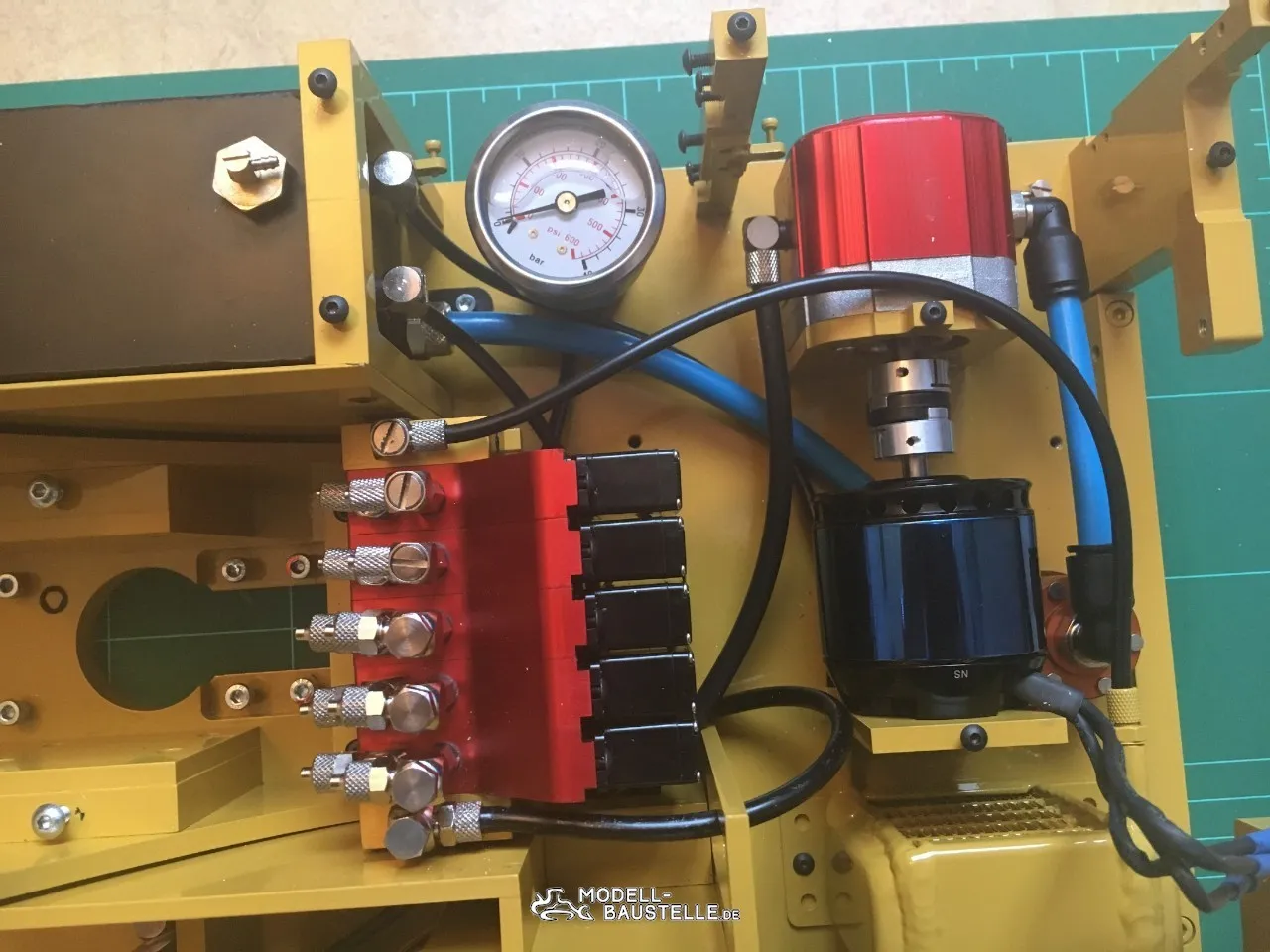

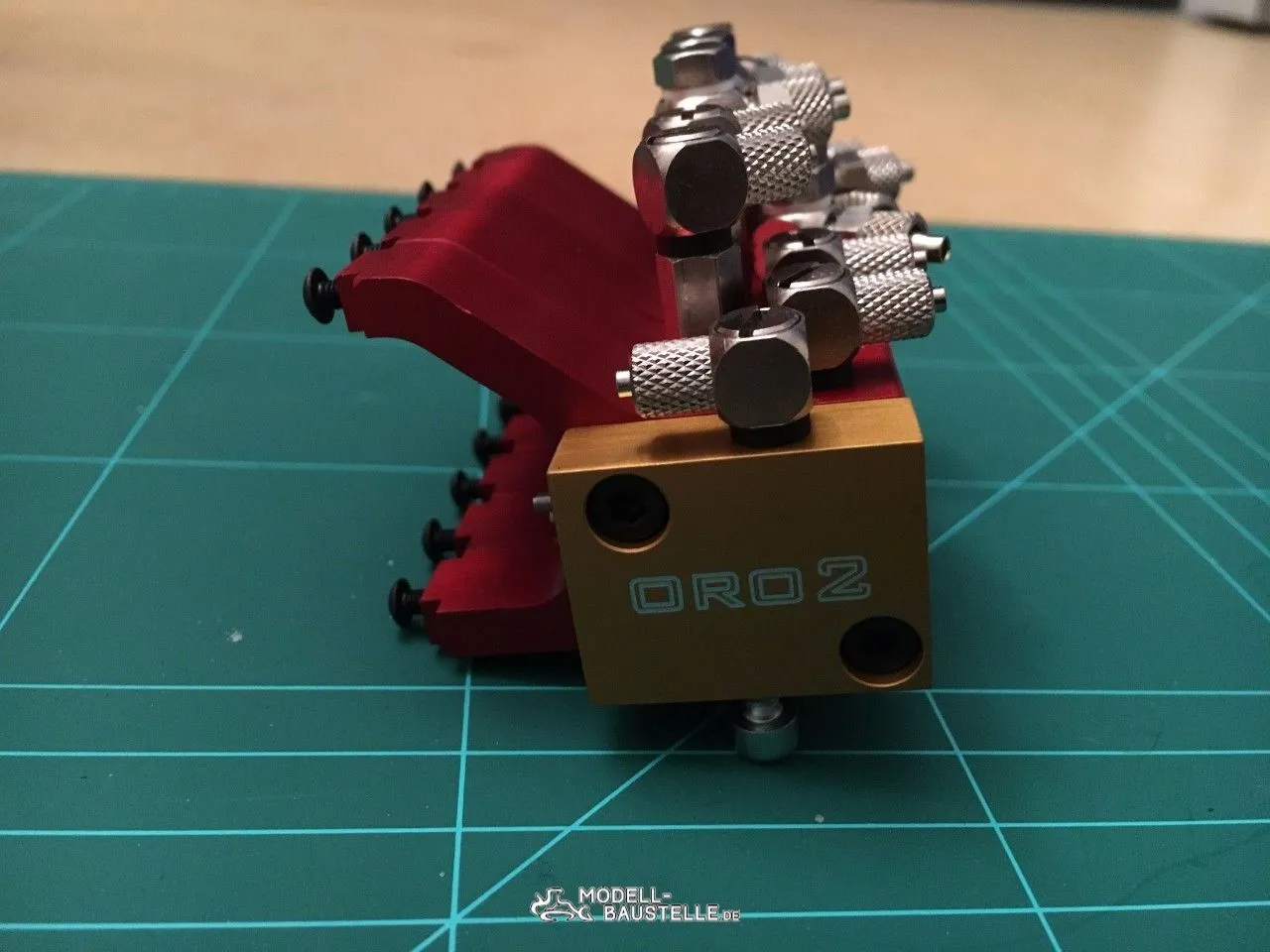

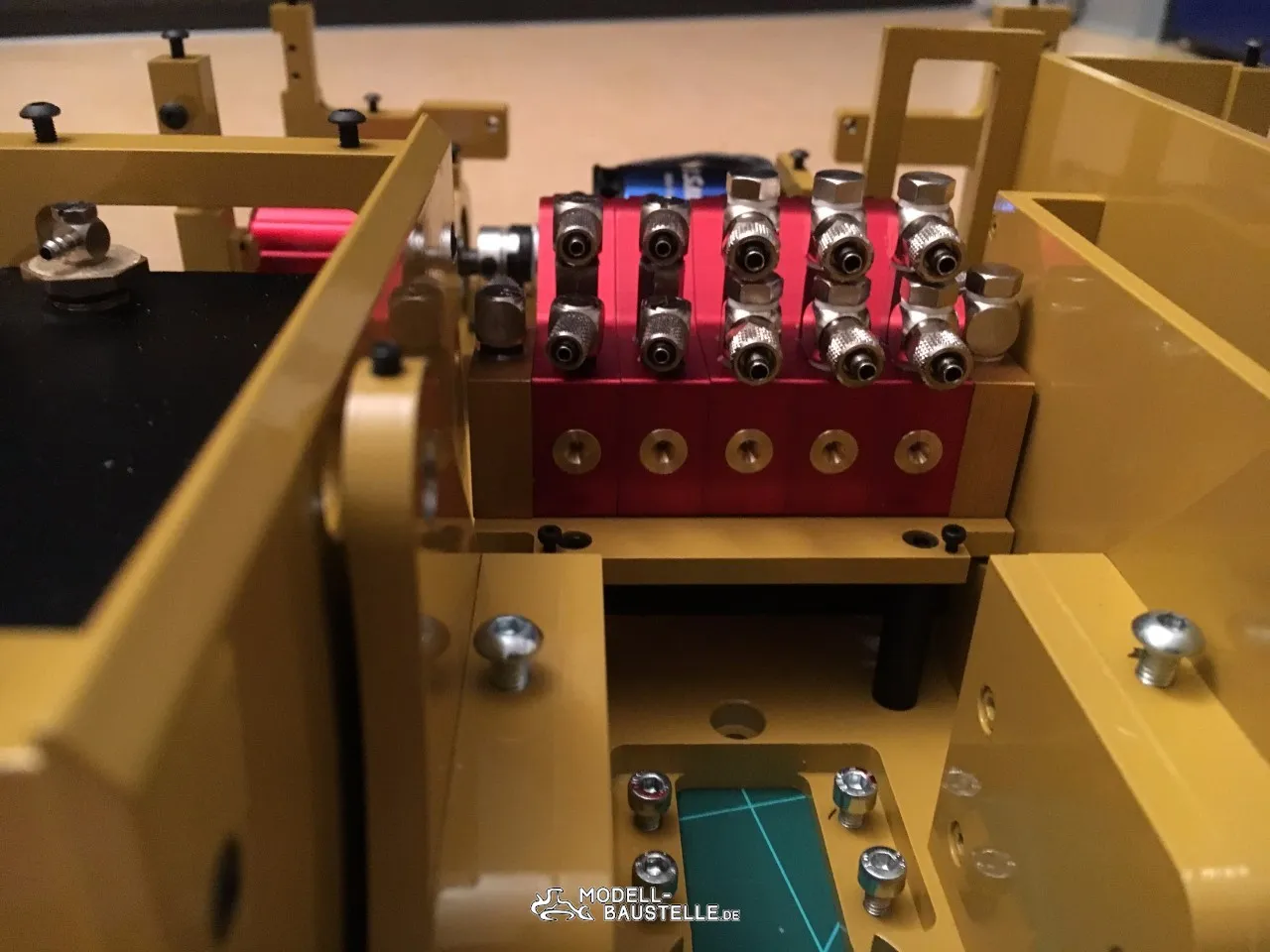

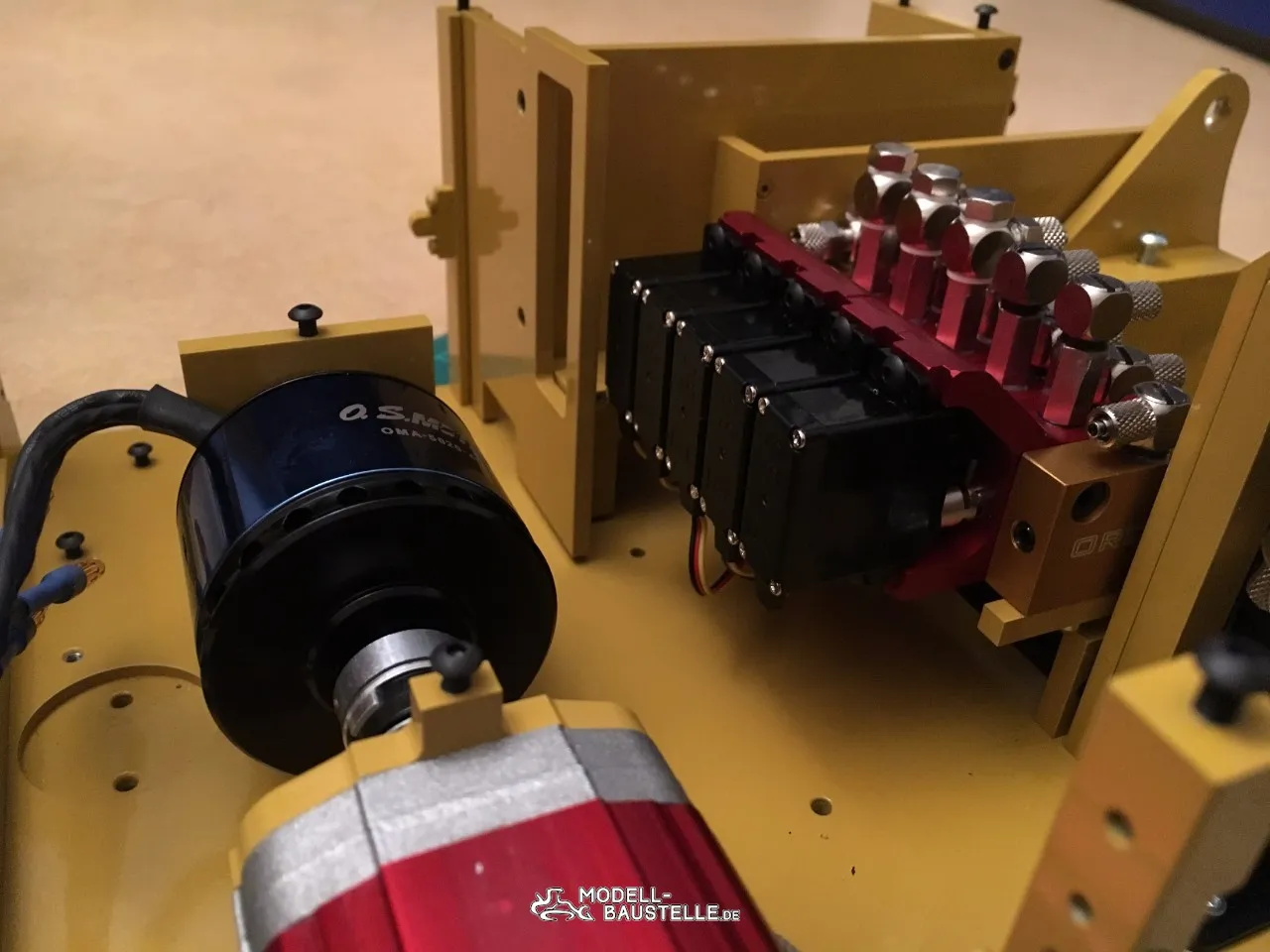

Hydraulikventile auf Montageplatte geschraubt

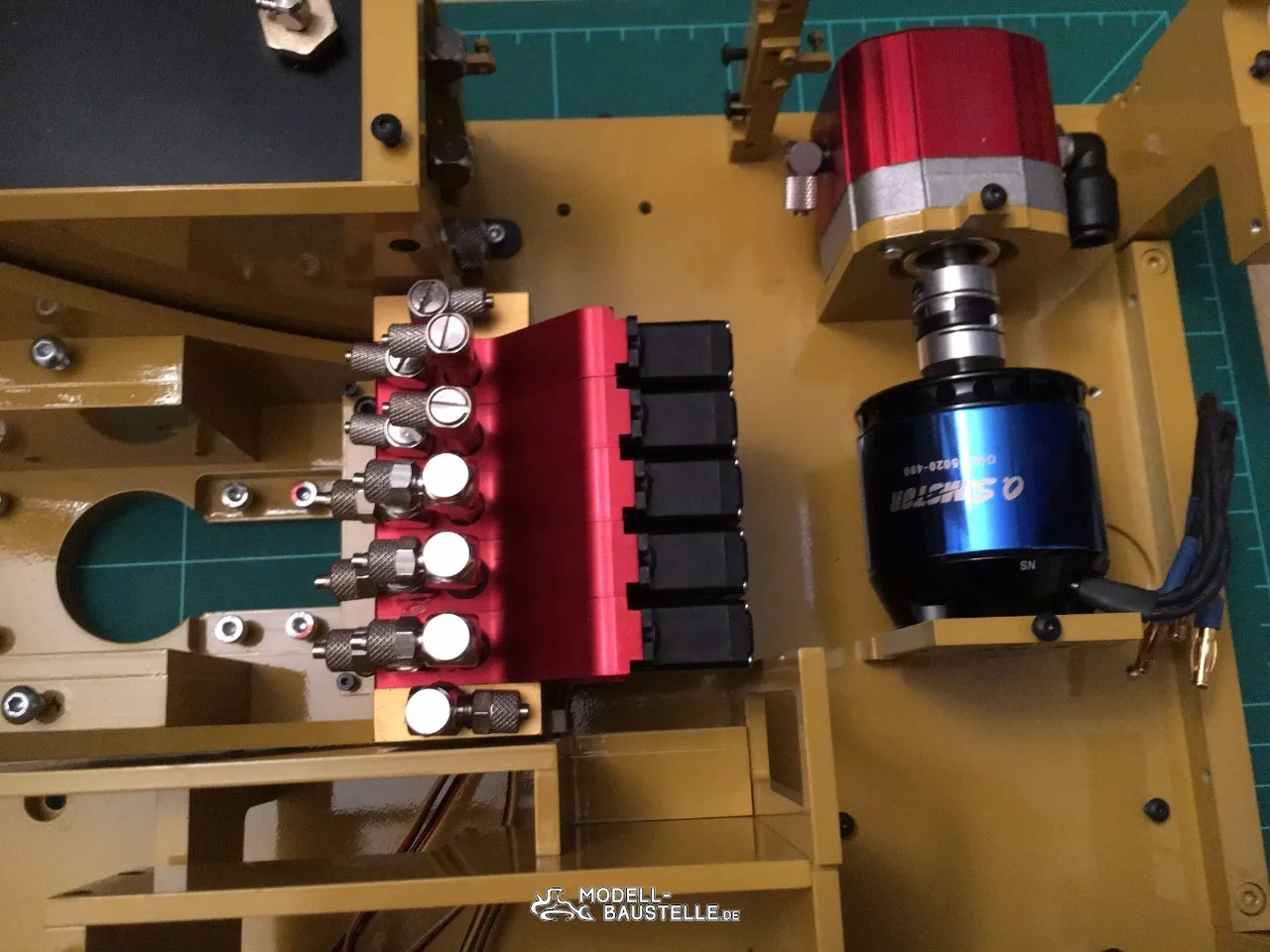

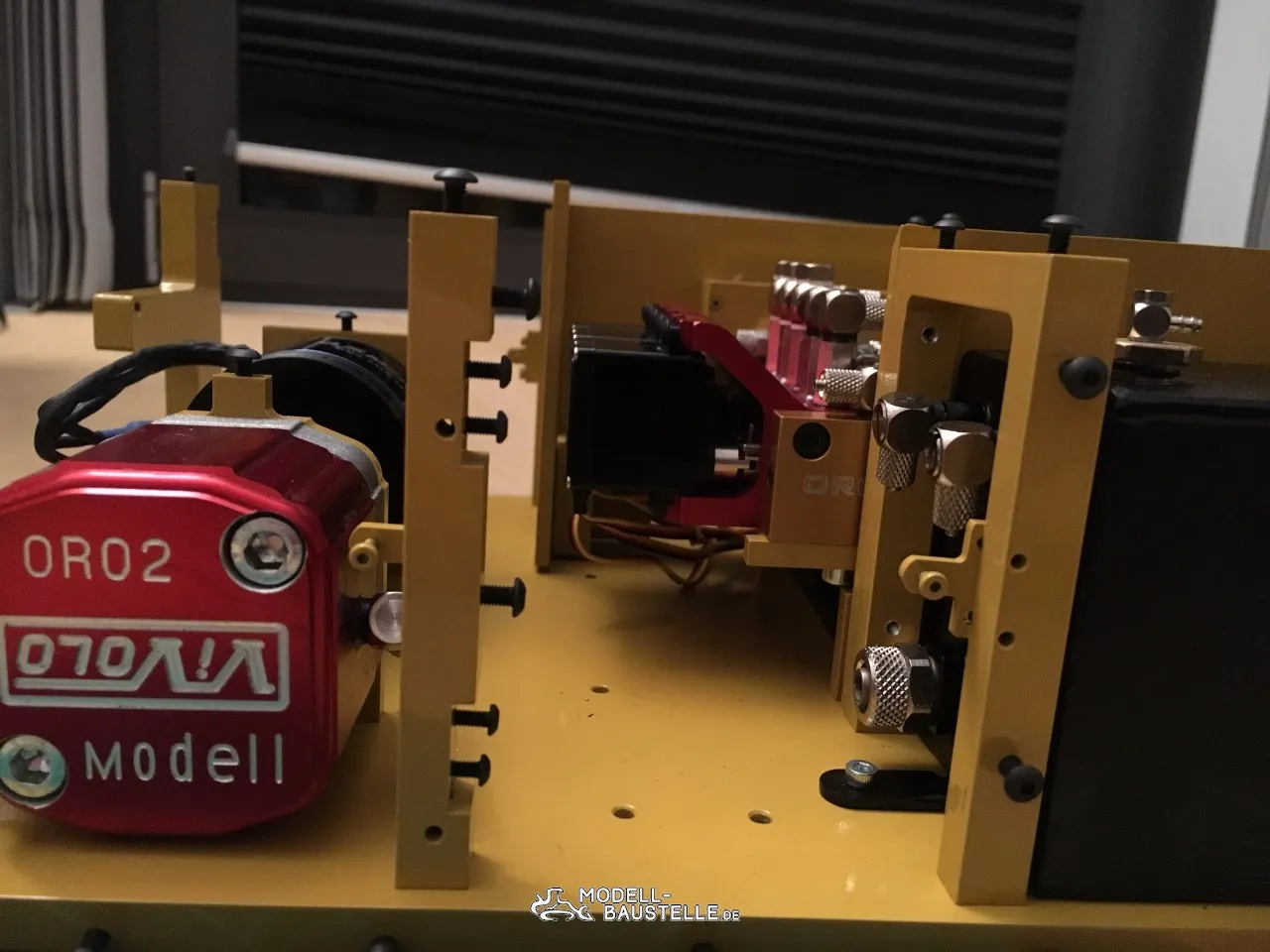

Einbau in Oberwagen

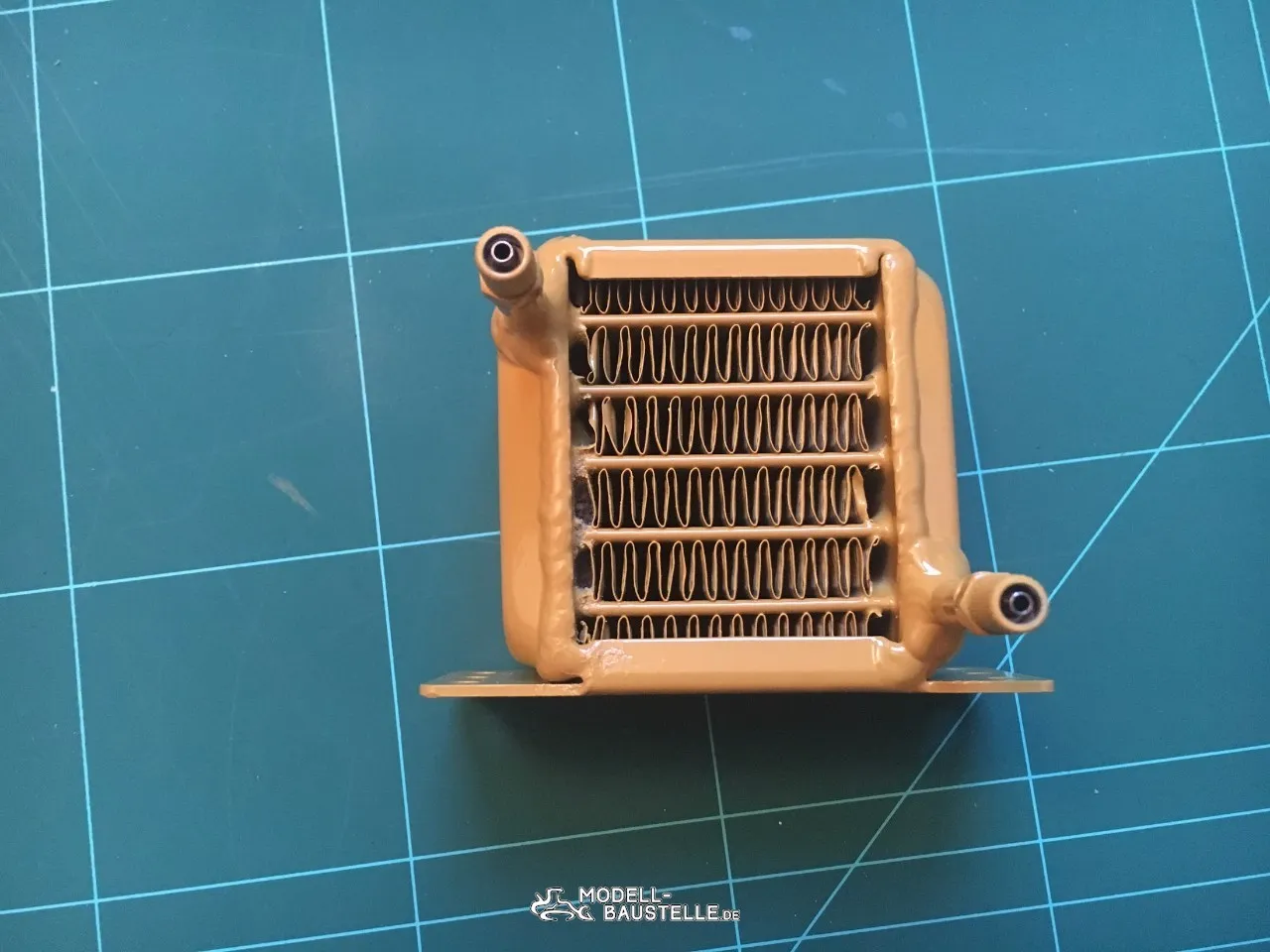

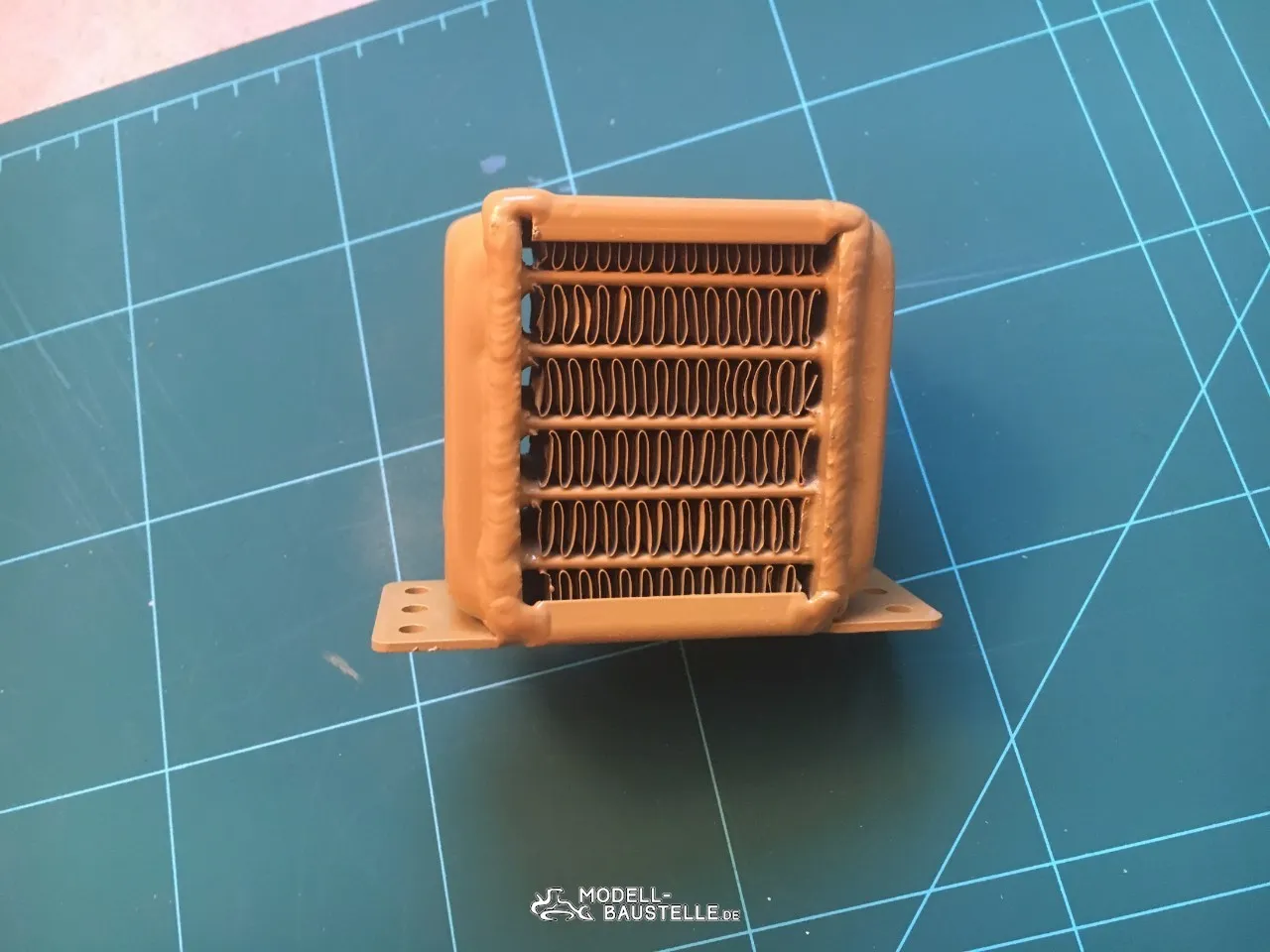

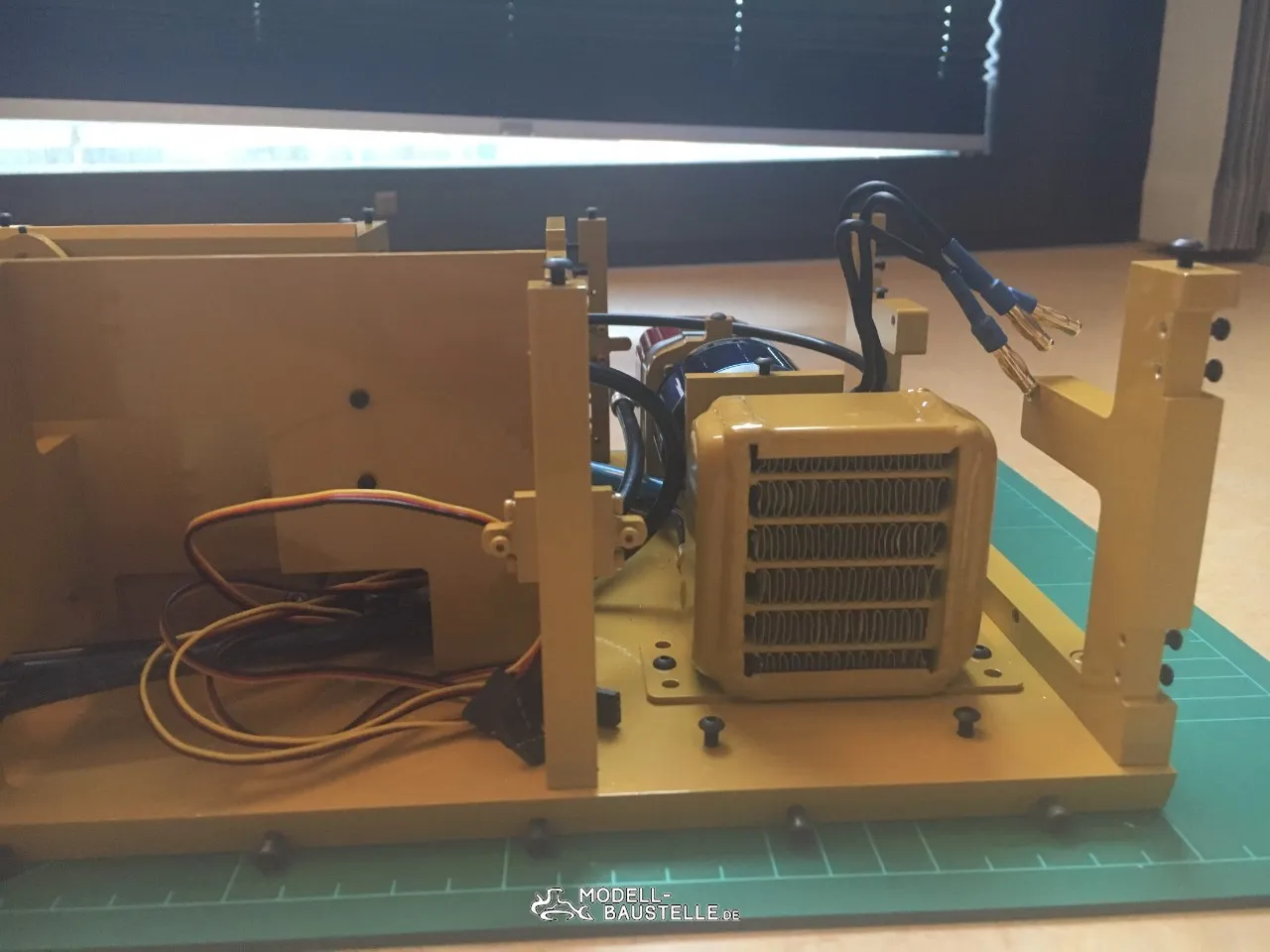

Oelkühler

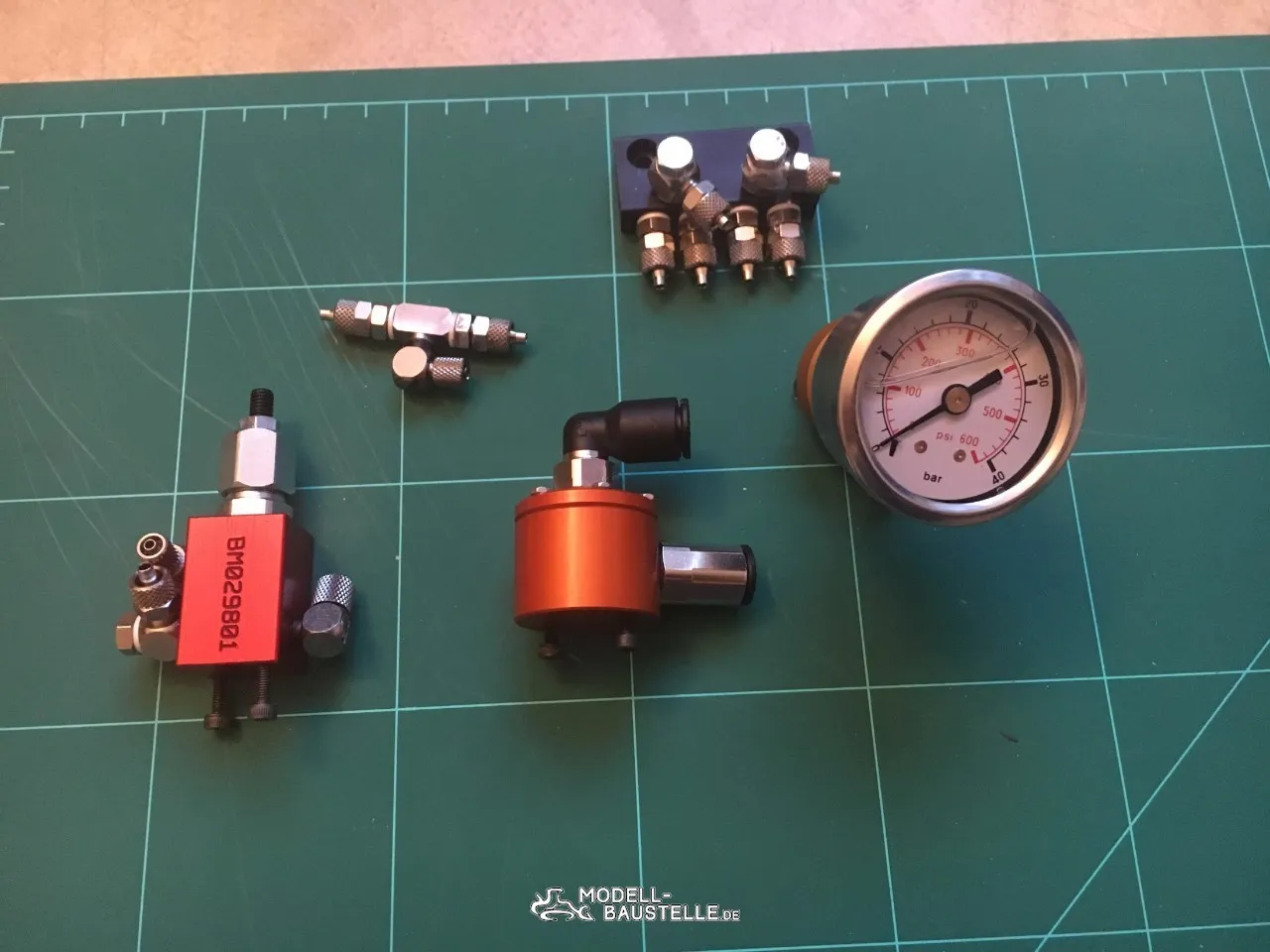

Druckreduzierventil, Verteiler, Oledruckmesser, Filter

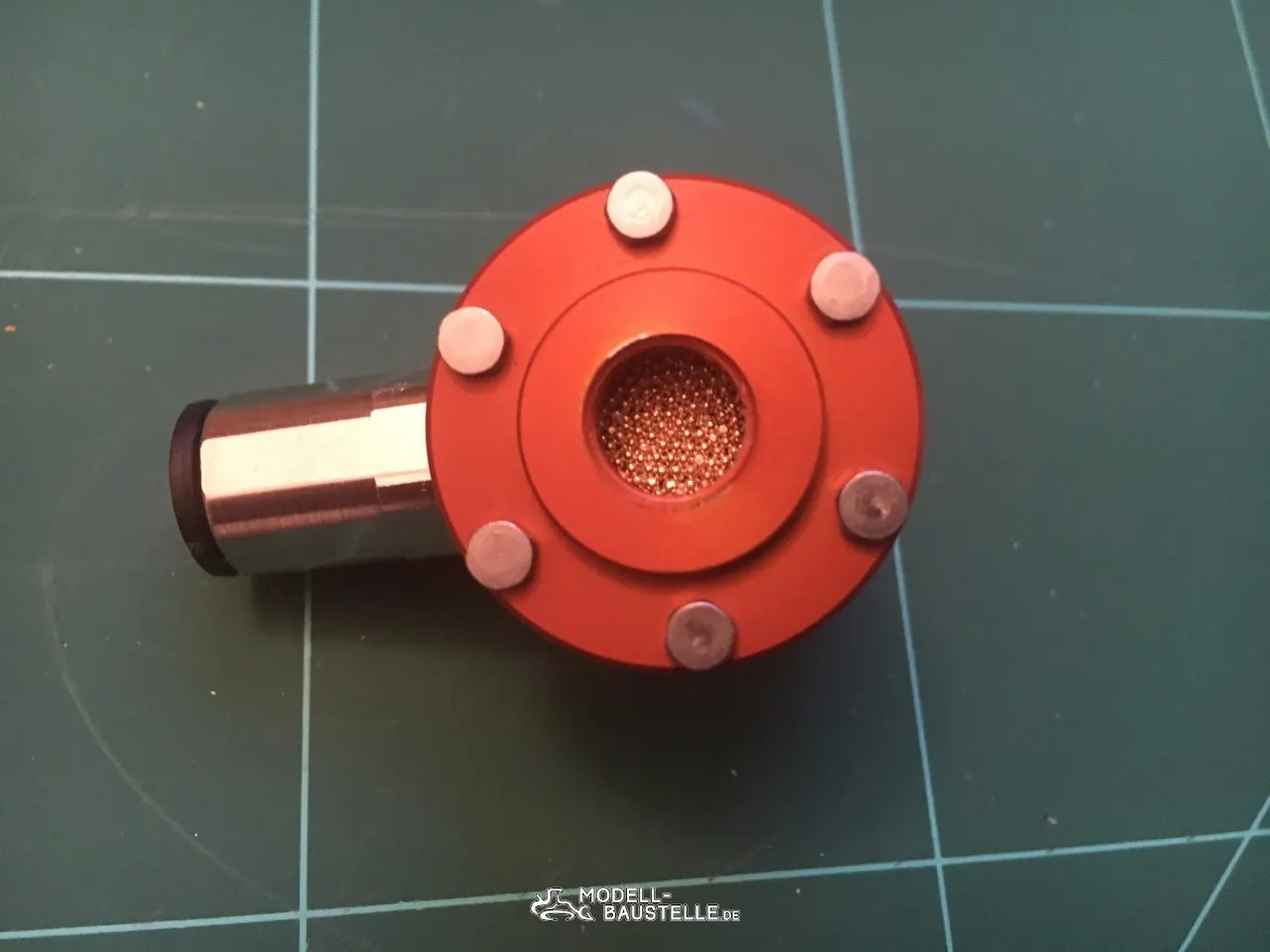

Oelfilter
Druckreduzierventil eingebaut

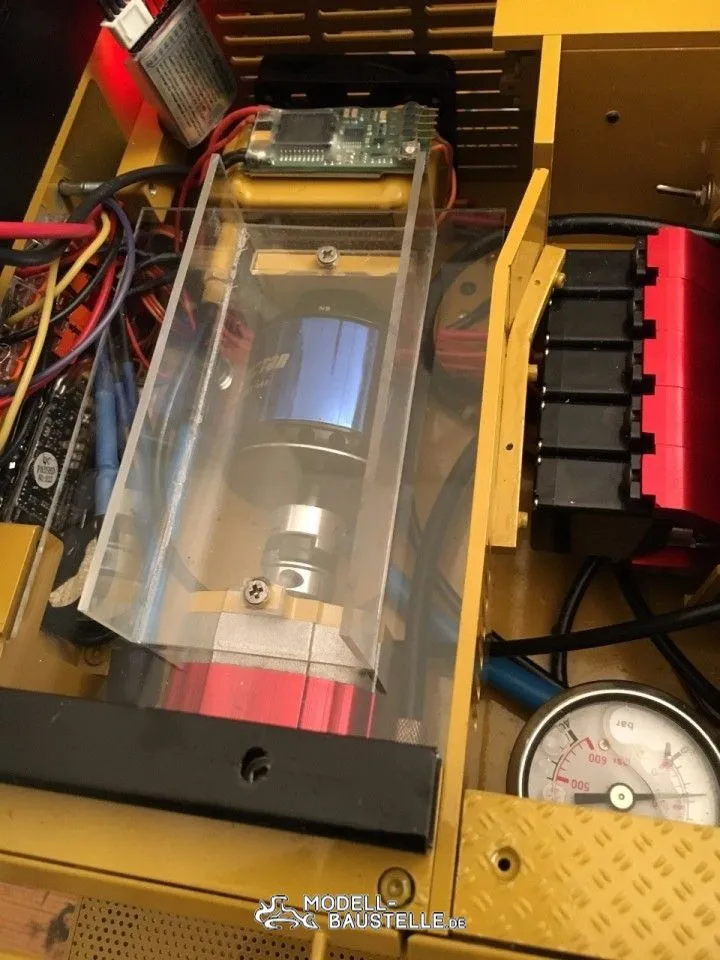

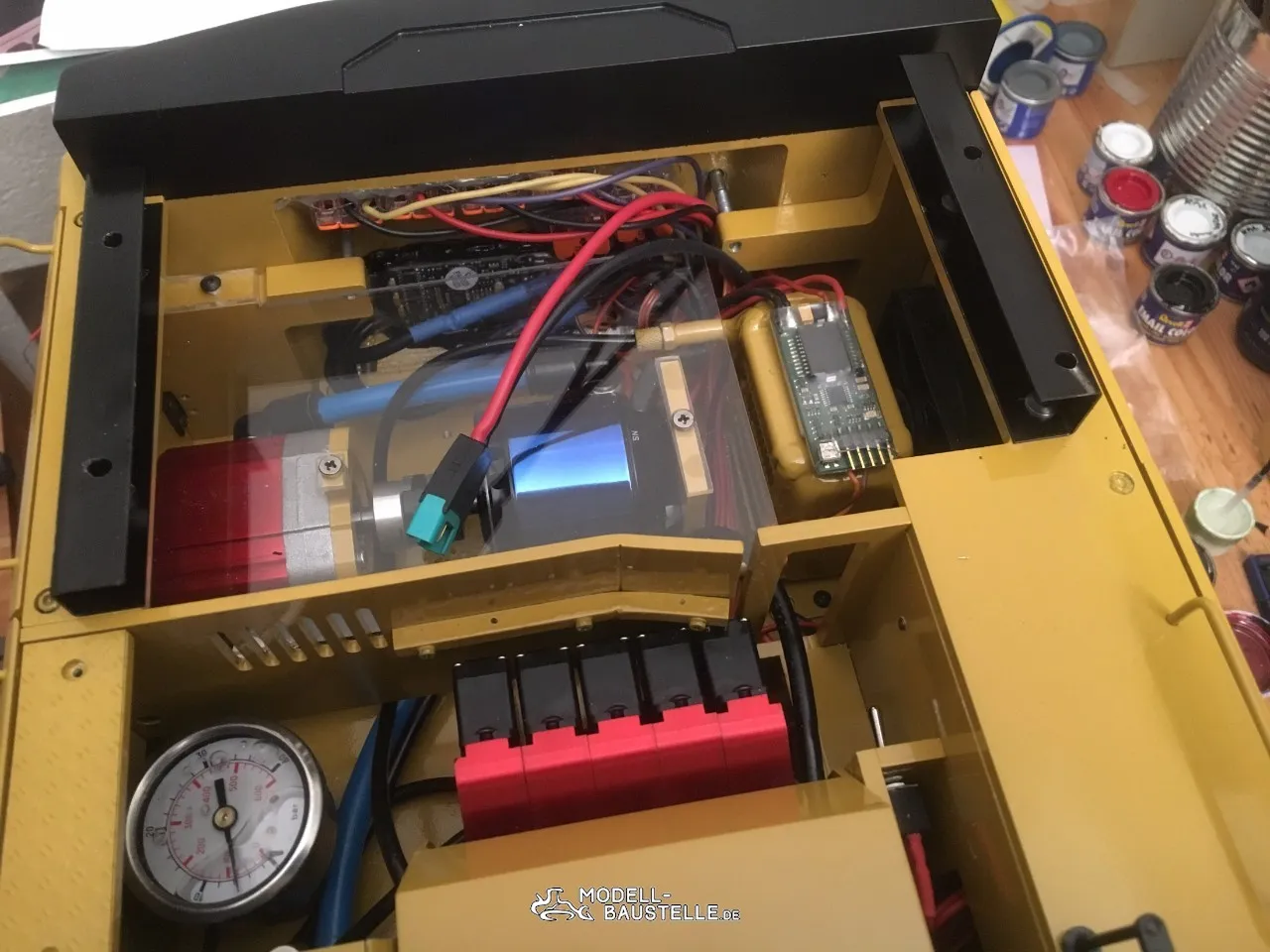

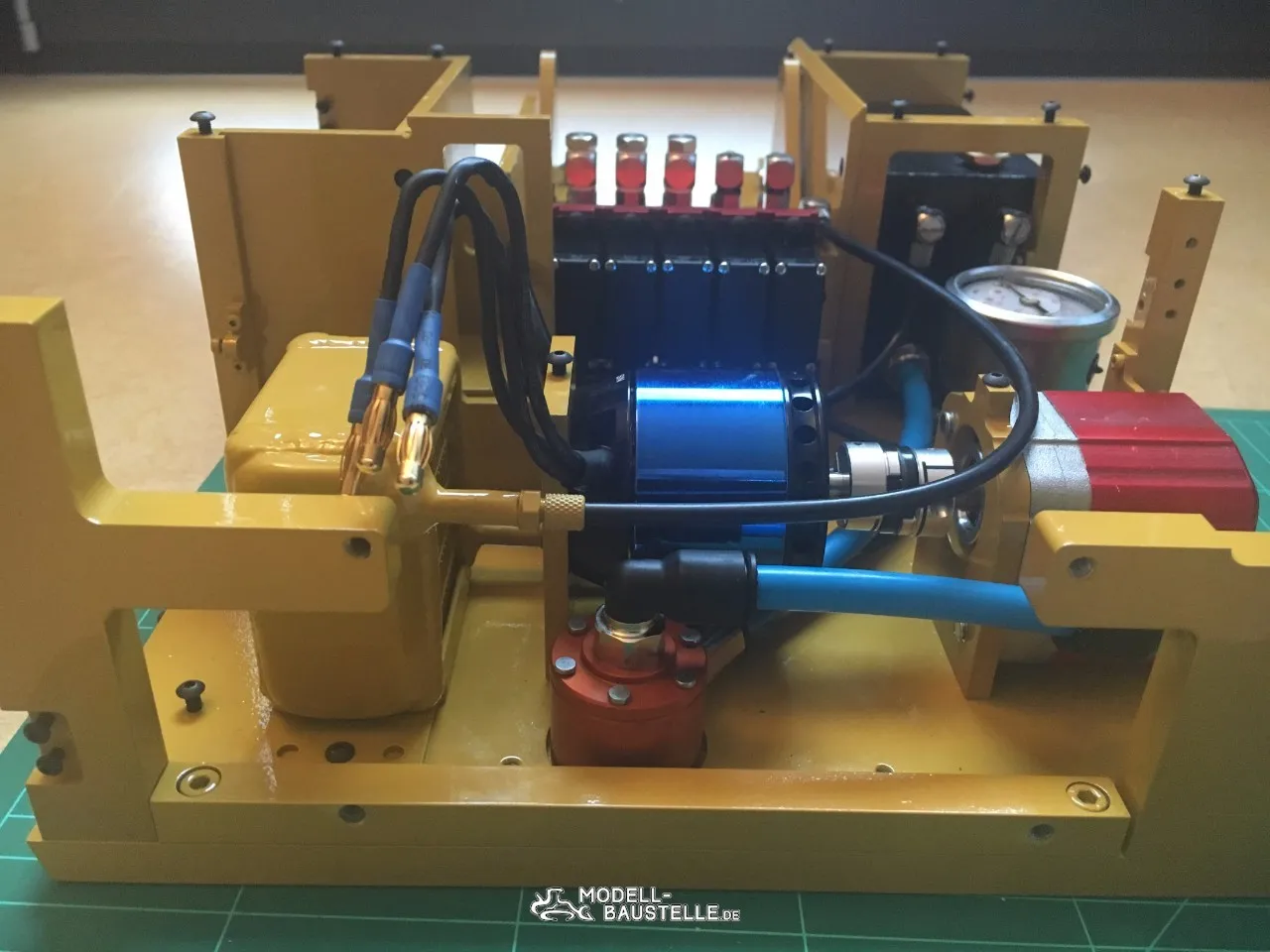

Oelkühler , Filter und Oeldruckmesser haben Ihren platz auch gefunden
Hauptzylinder

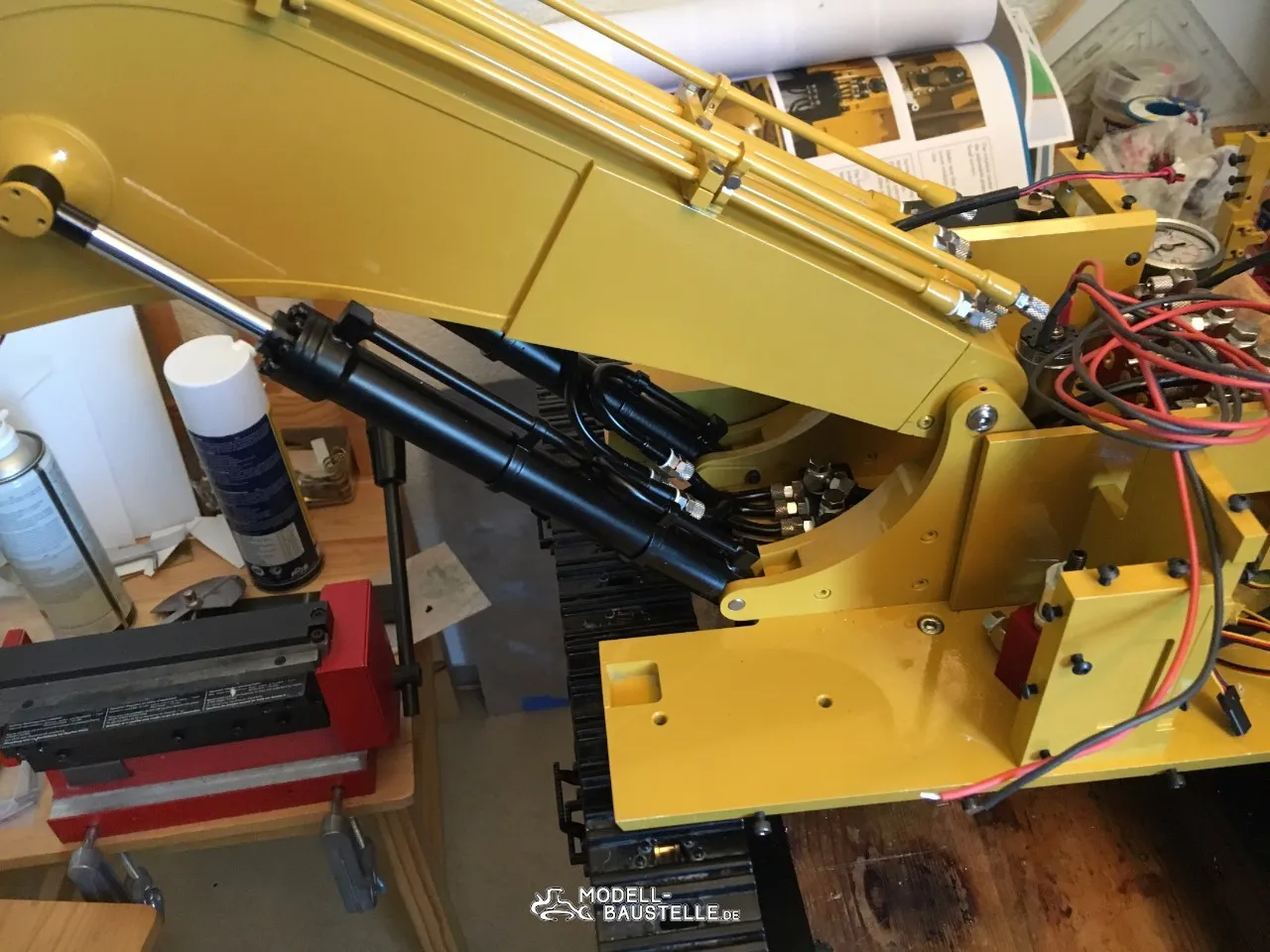

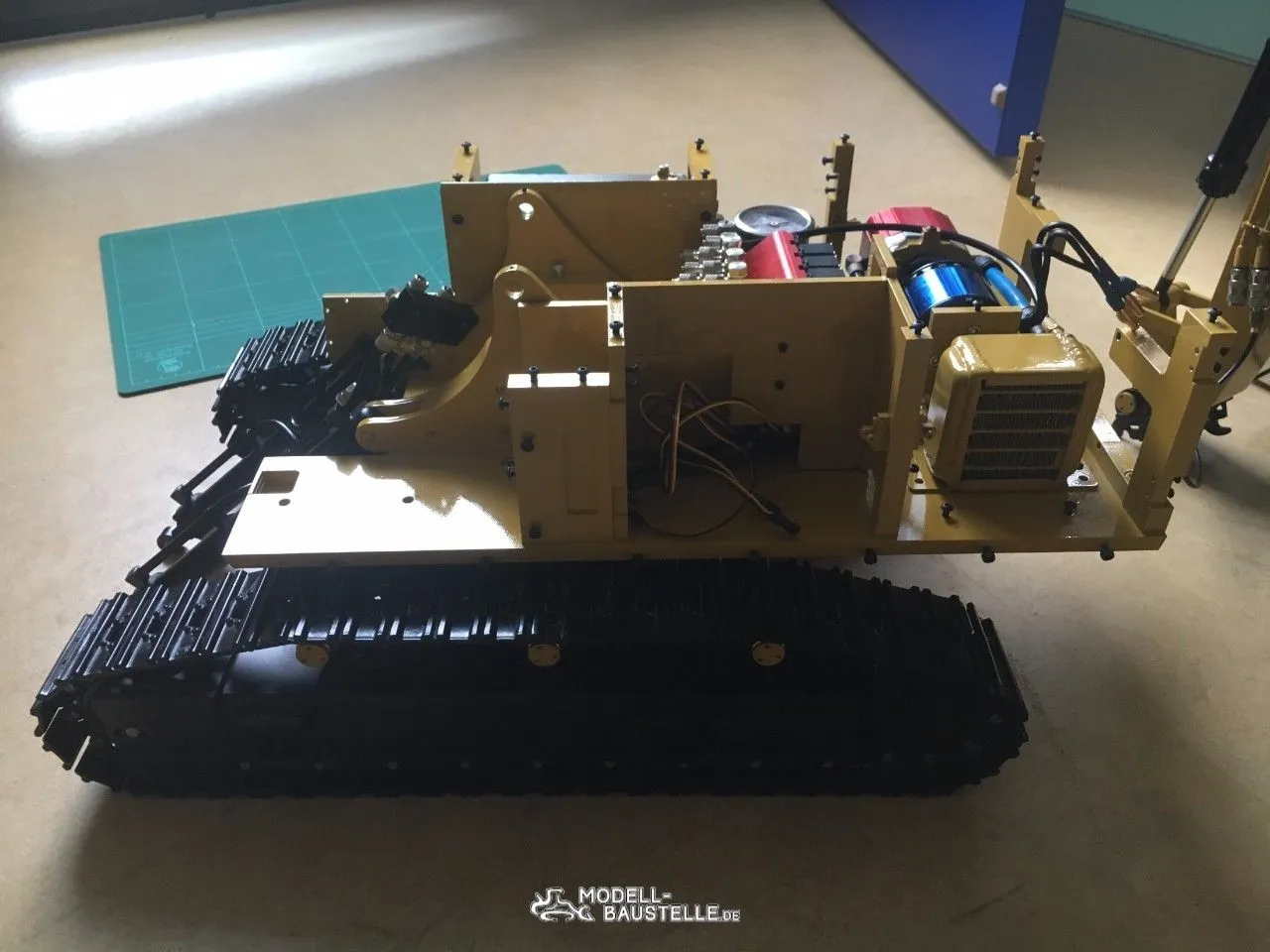

Hochzeit Oberwagen mit Unterwagen
Um den Oberwagen mit dem Drehkranz zu verbinden musste leider der vormontierte Hydrauliktank wieder gelöst werden weil man die Schrauben nicht setzen konnte
So steht er nun da und wartet auf einen weitern Arbeitschritt
Schöne Grüsse Markus
beeindruckend
Werde den Bericht verfolgen.
In welcher Größenordnung liegt der Preis ?
Gruß Frank
Hallo Frank in meiner Version bei 8150.- Euro ohne Mehrwertsteuer
danke für die Antwort
Gruß Frank
Hallo zusammen
Die nächsten Arbeitsschritte am Cat 385 CL
Der Falhabermotor mit Getriebe für die Drehbewegung wurde eingebaut und der Baggerarm montiert sowie sämtliche Hydraulikleitungen zu den Ventilen angeschlossen. Bei den Schläuchen ist es wie immer eine Fummelei bis sie über die Nippel gestülpt sind und die richtige länge haben
dock mit gutem Willen wurde auch das geschafft.

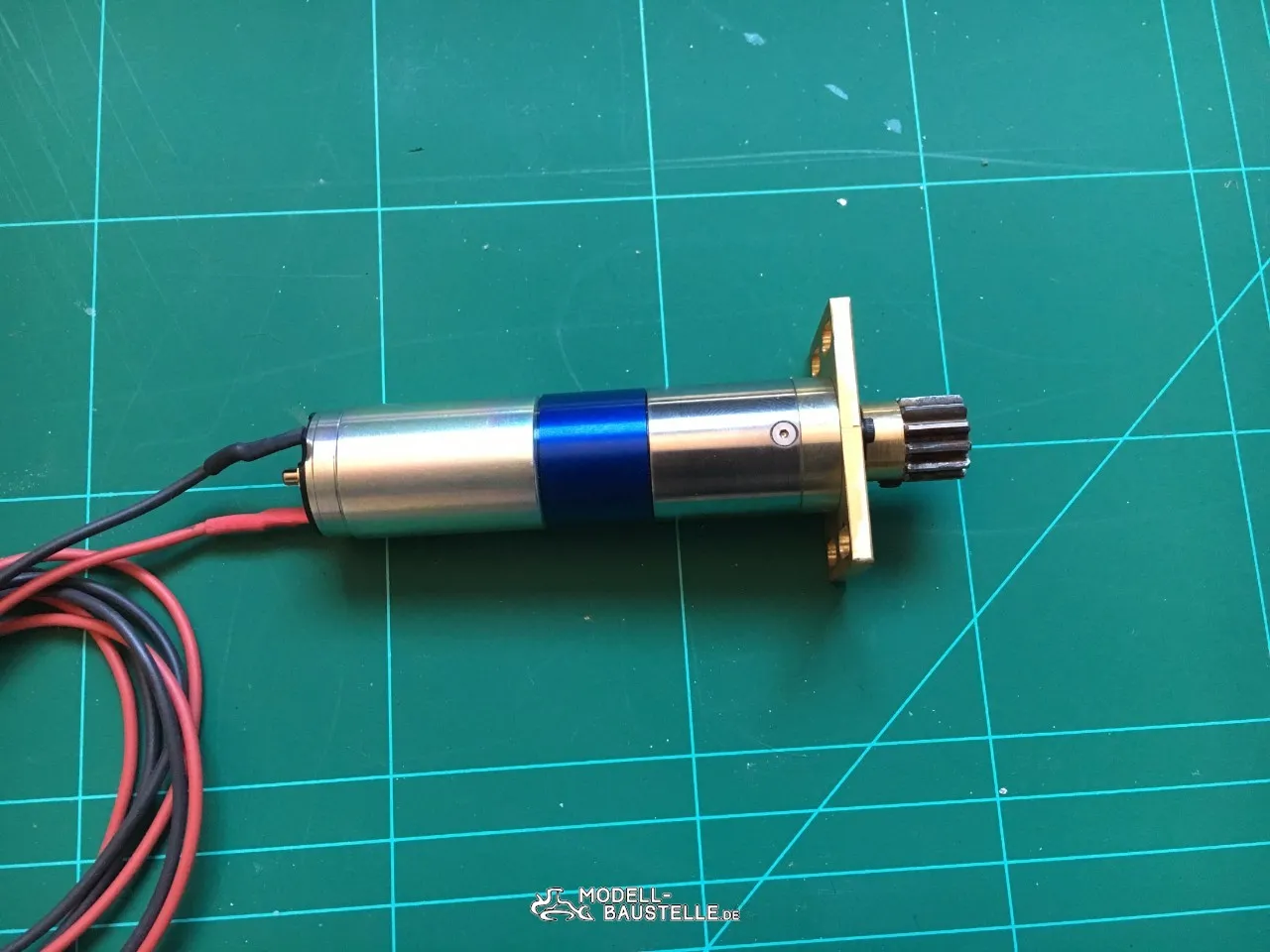

Drehmotor

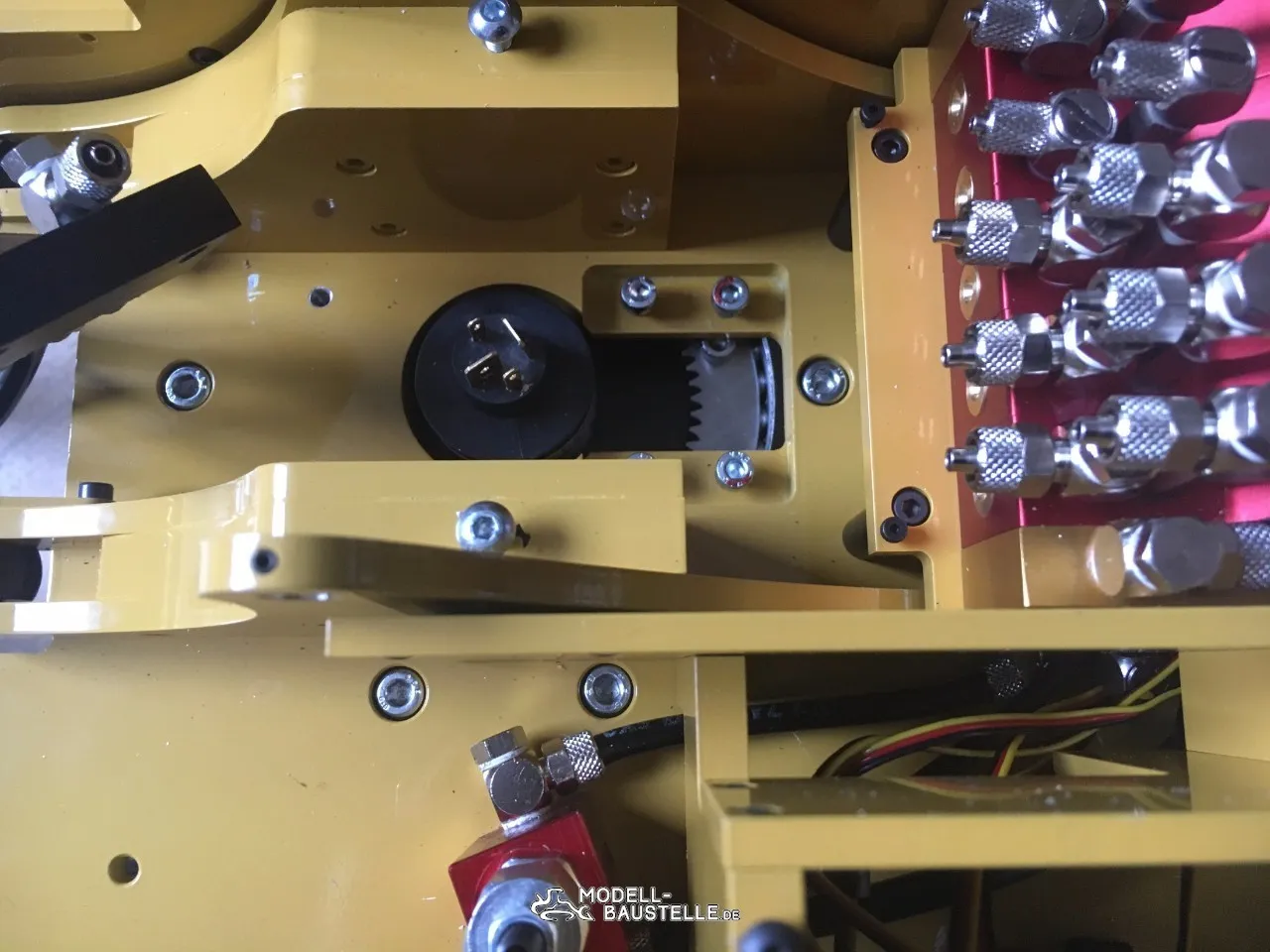

Drehmotor eingebaut und Baggerarm montiert
Weiter ging es mit der Verkabelung und Montage von Motorregler für Pumpe ( wurde mitgeliefert) Typ Graupner Hott Brushless Control + T60, Für das Fahrwerk verbaute ich jedoch an Stelle des gelieferten GFMC-M10 einen Brixl Doppelfahrregler bc-MSII und für den Drehmotor im Oberwagen anstelle des gelierten GFMC-S31 einen Servonaut Fahrregler MFR mit einstellbarer Bremse. Die beiden Regler für Fahrwerk und Pumpe wurden im Heckgewicht montiert damit gleich die Abwärme auf das massive Alu verteilt wird.

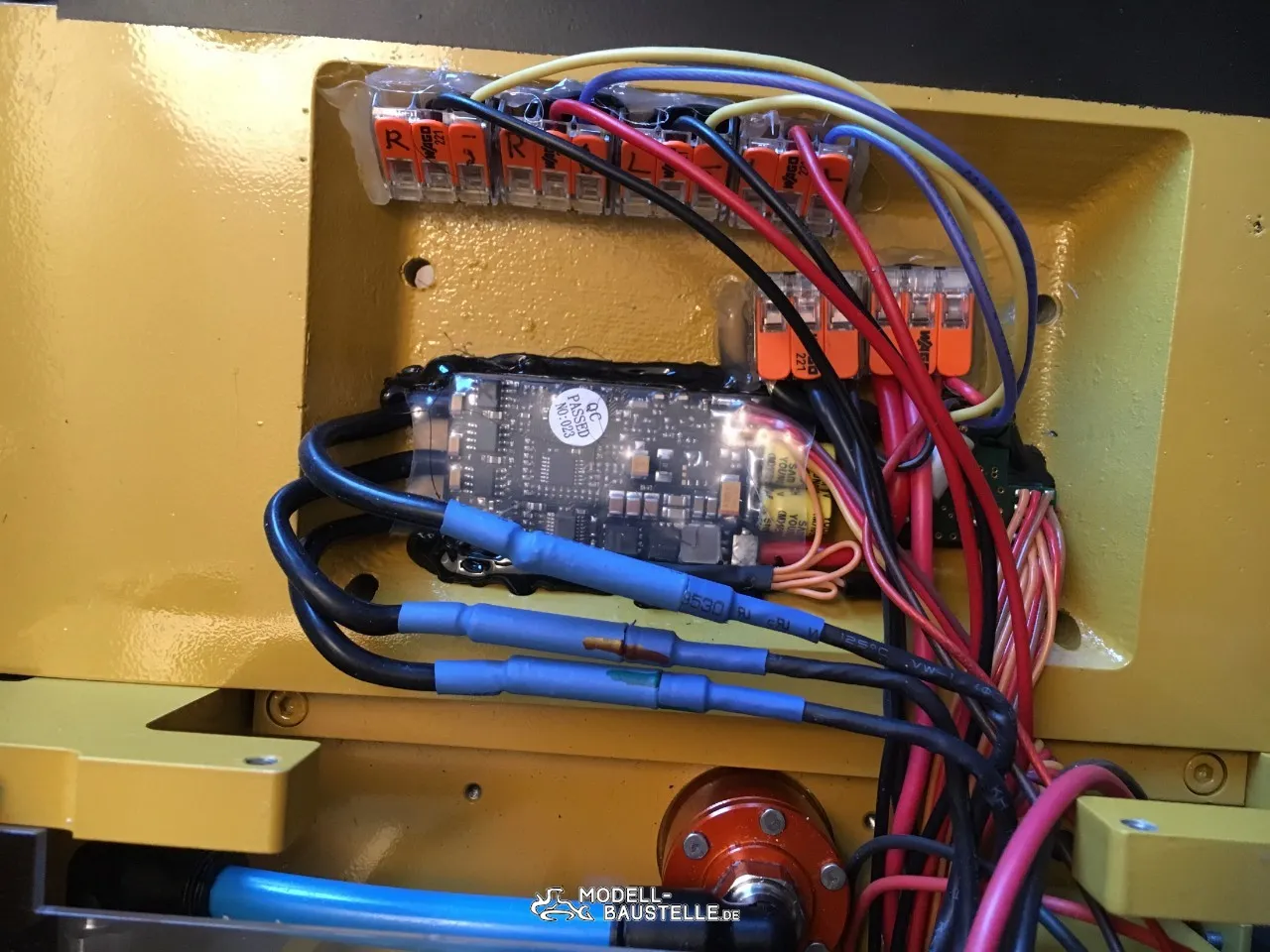

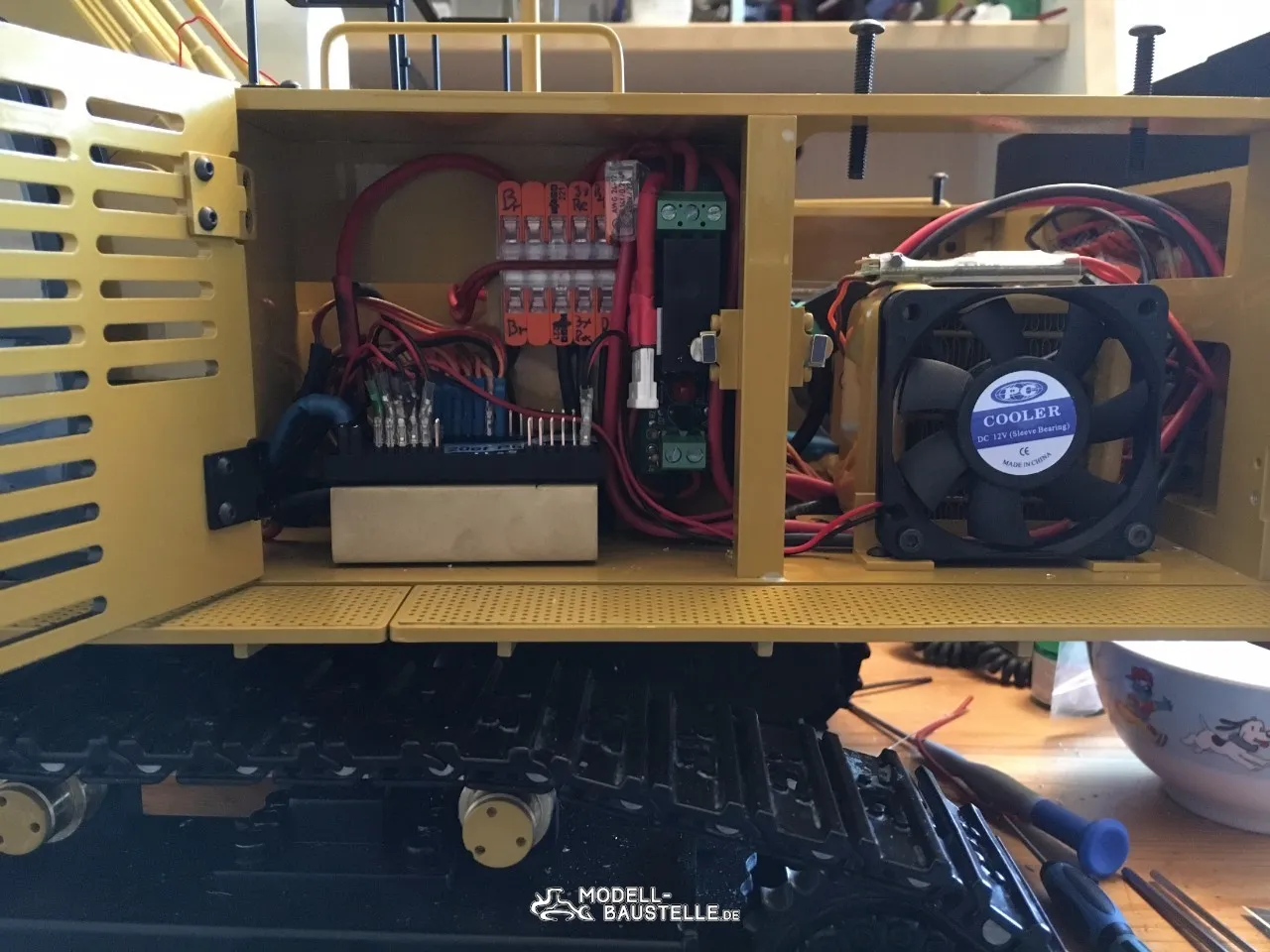

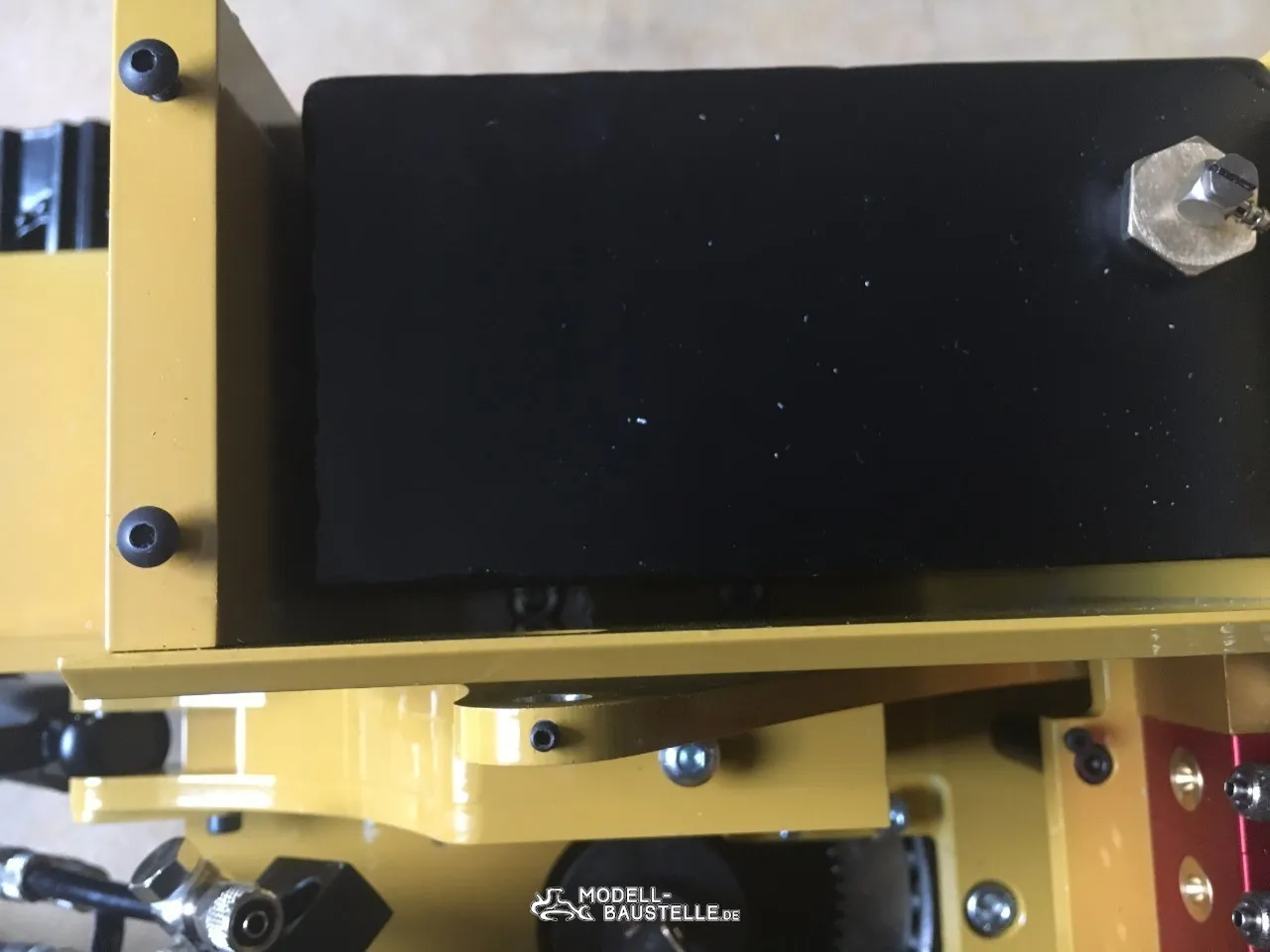

Fahrregler montiert im Heckgewicht

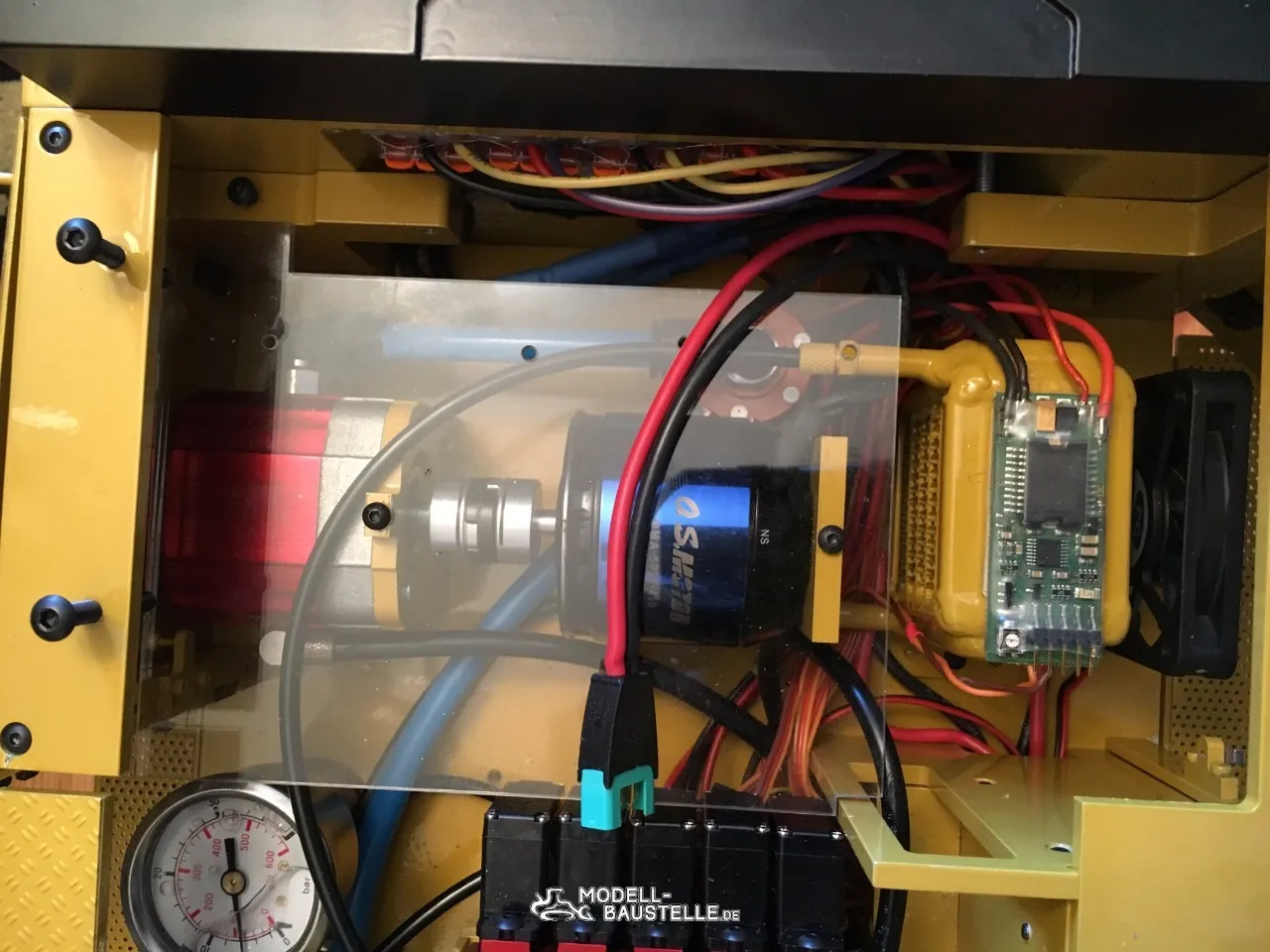

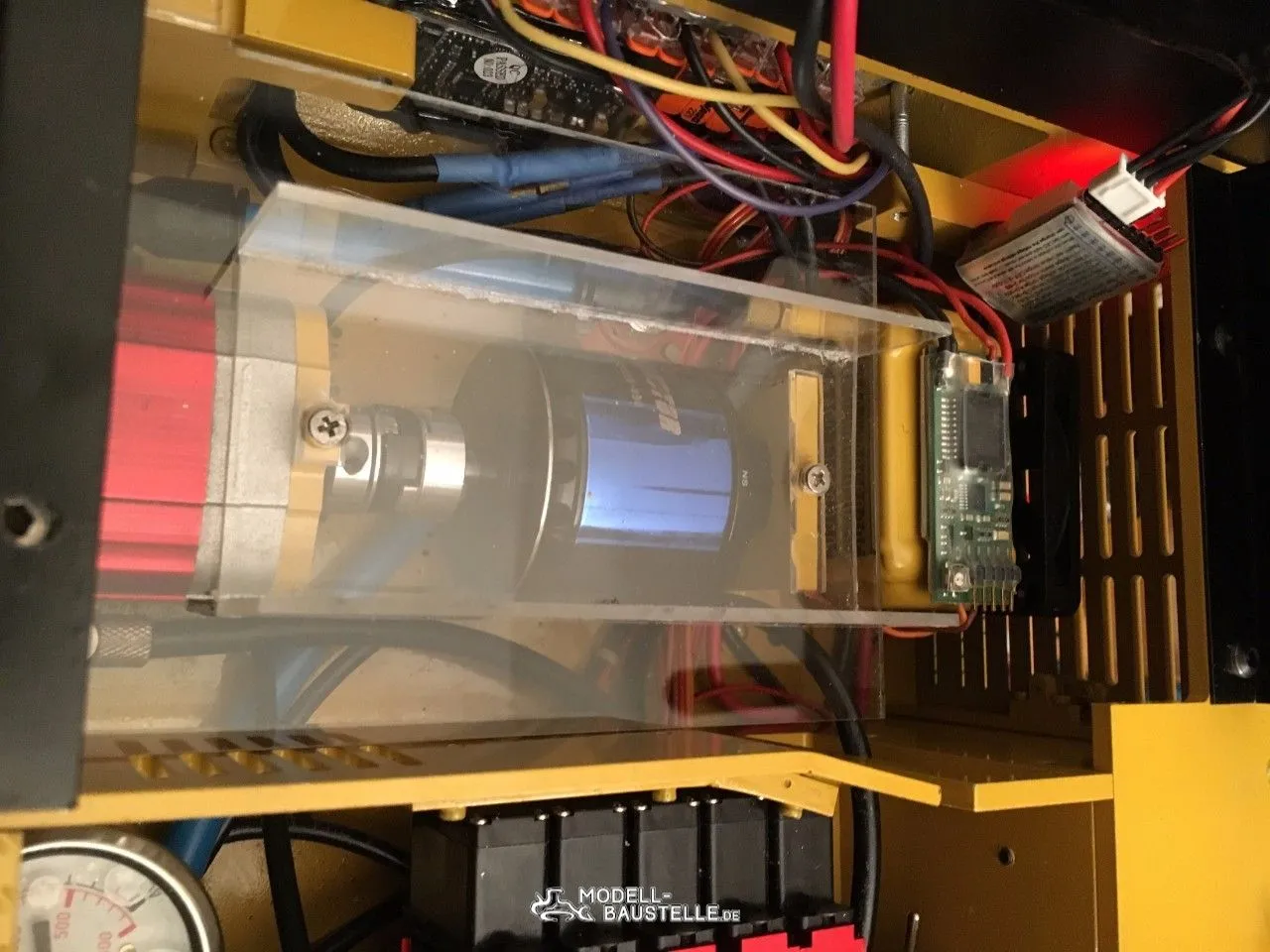

Der Servonaut MFR wurde auf den Kühler montiert

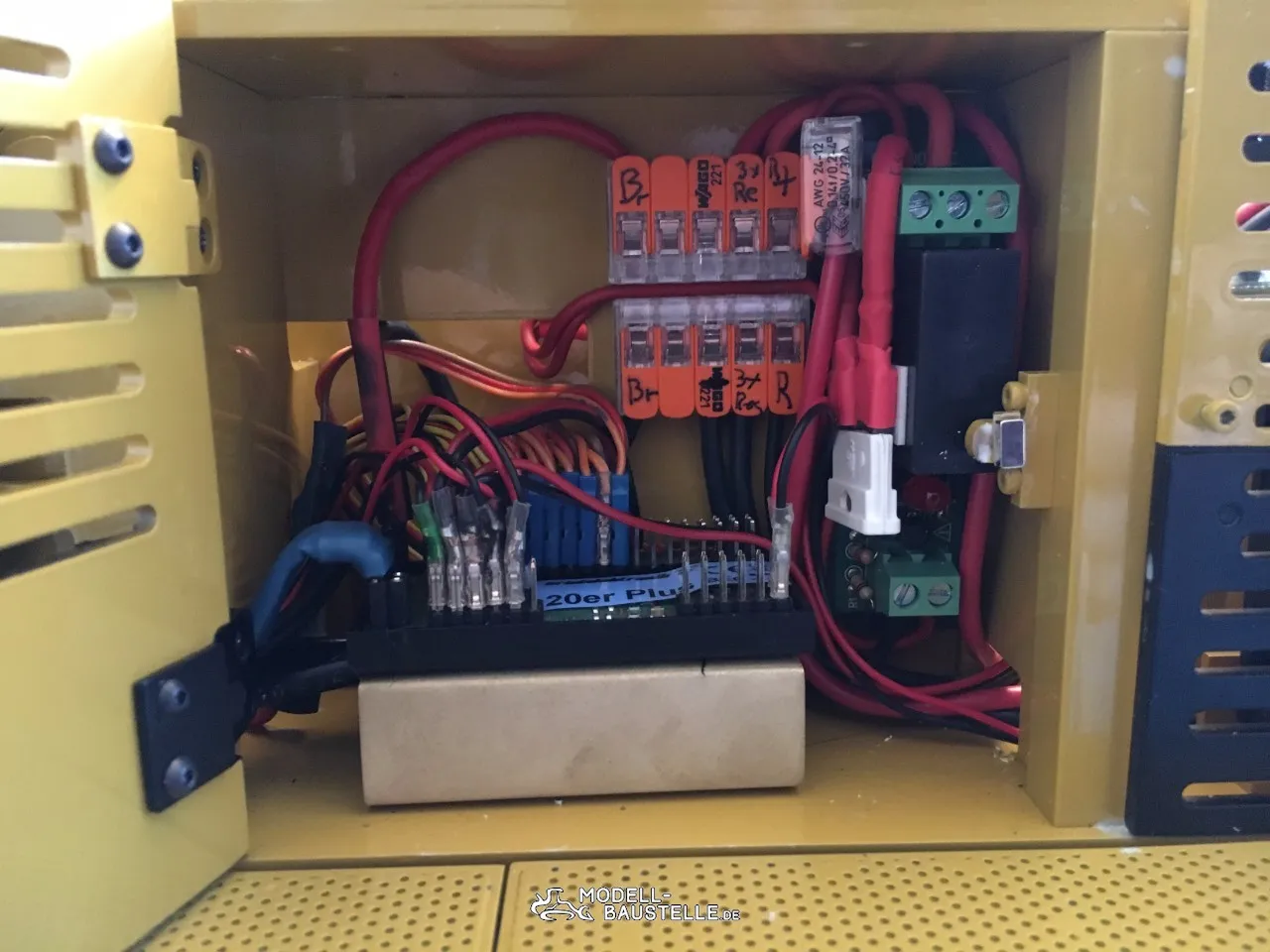

Weiter wurde vom ursprünglich vorgesehen Ort (oben auf dem Plexiglas über der Pumpe) das Einschaltrelais und der Brixl Empfänger auf die linke Seite in den vorderen Geräteraum montiert, damit das HF Modul nach vorne in die Kabine verlegt werden konnte.
Brixl Empfänger 20+
Seitenansicht links
bc - HF Modul 30m nach vorne gezogen
Nächster Arbeitsschritt
Kabinen zusammenbau
Am Fahrersitz wurde die Ausfräsung für das HF Modul gemacht es kommt nun unter den Sitz gelegt und ist so wenig von Metallteilen abgeschirmt für einen bessern Empfang
Das war es vorerst wieder mal die nächsten Schritte fallen nun an. Es ist vorgesehen noch ein Display in der Kabine zu montieren.
Mit besten Grüssen aus der Schweiz
Markus
Hallo Zusammen
es geht weiter mit dem zusammenbau der Kabine

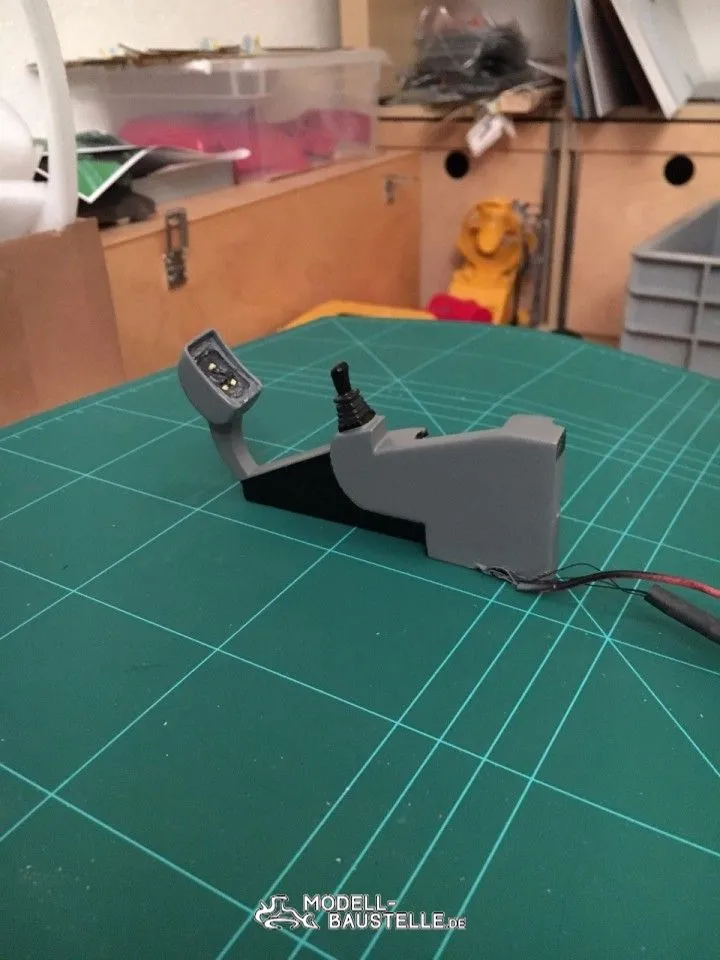

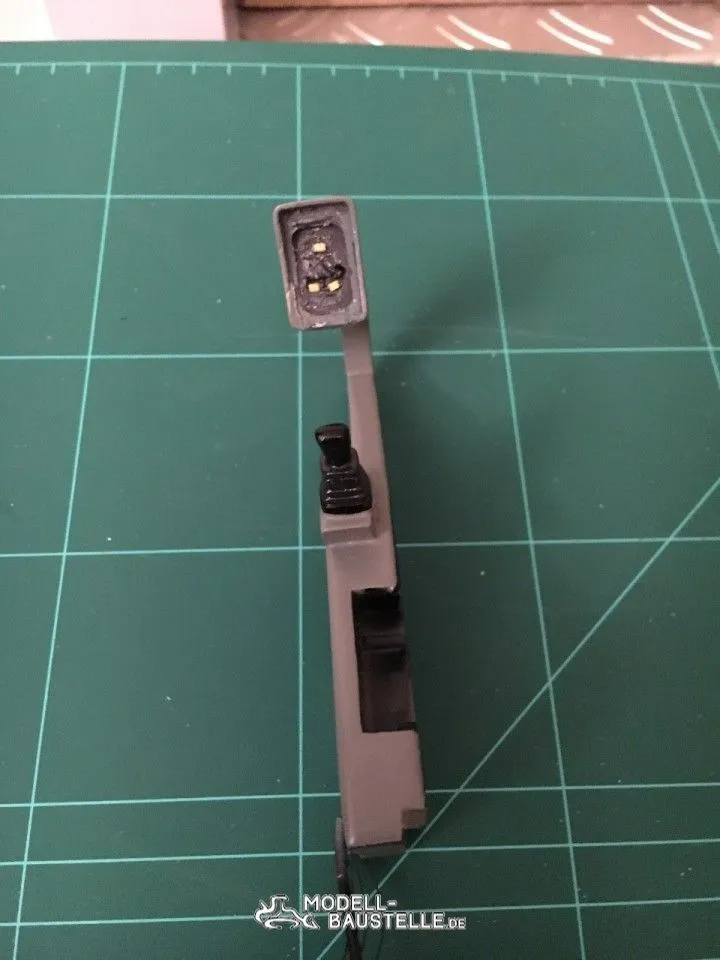

An der rechten Steuereinheit wurden in der Anzeige drei LED verbaut sowie der Ausschnitt für das Display gefräst
das Ganze noch zweifarbig lackiert
Computeranzeige vom Original herunterkopiert und aufgeklebt

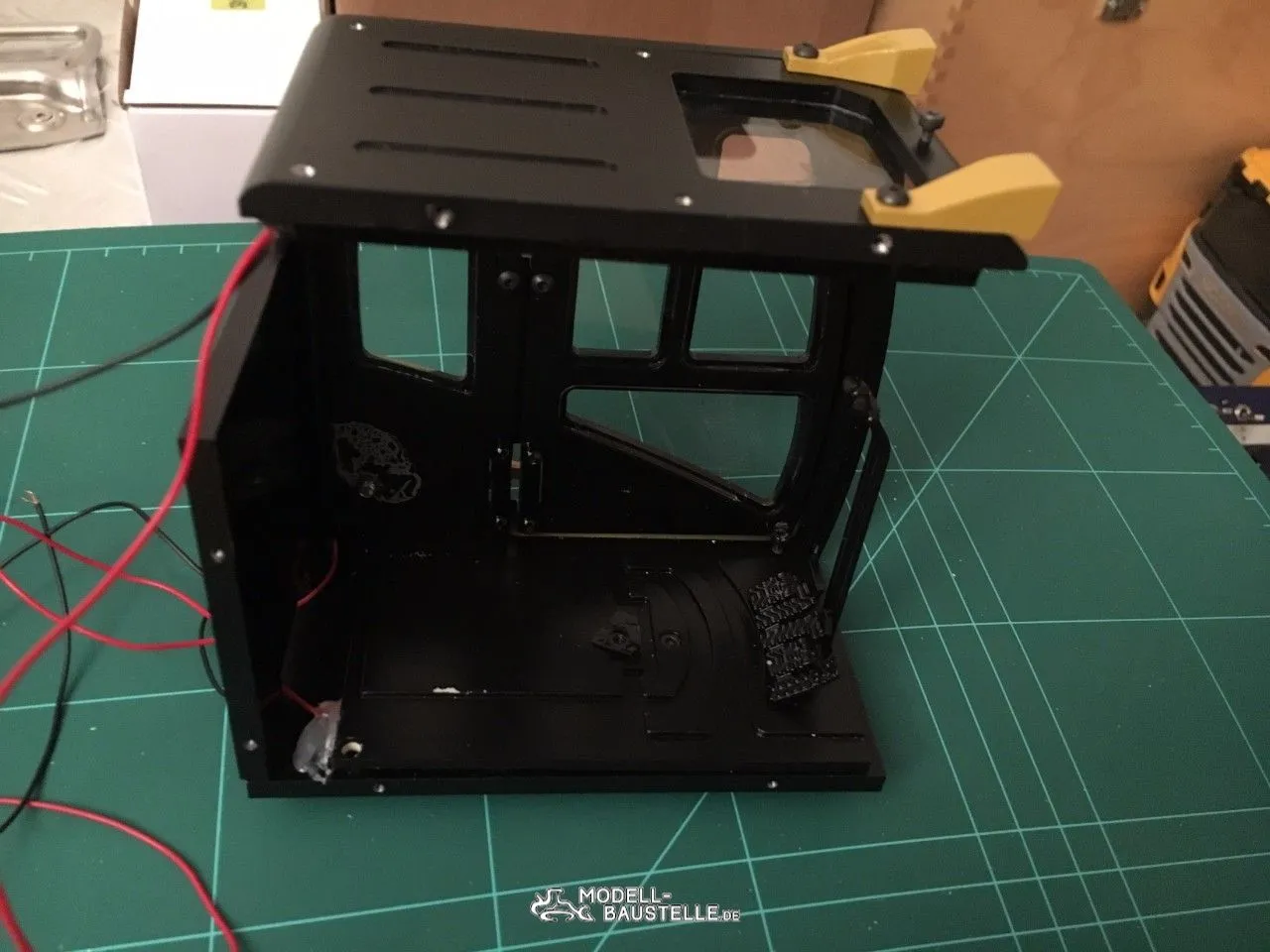

Verkabelung der Dach Scheinwerfer mit Kabelführung in U-Profilen

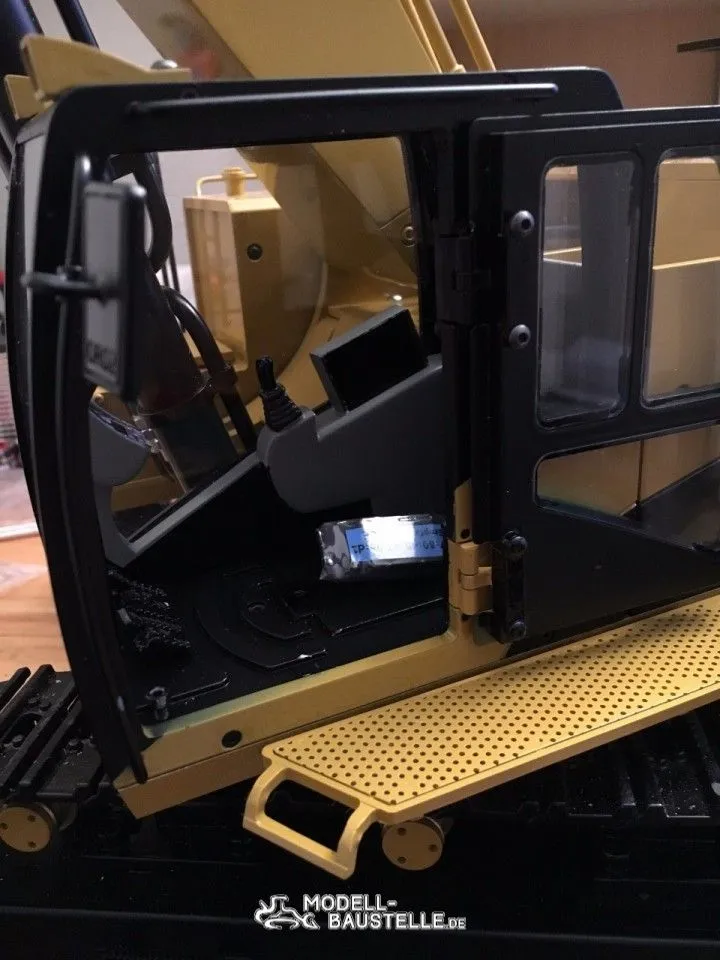

Kabine montiert gut zusehen das HF Modul
Kabine von oben
von Vorne

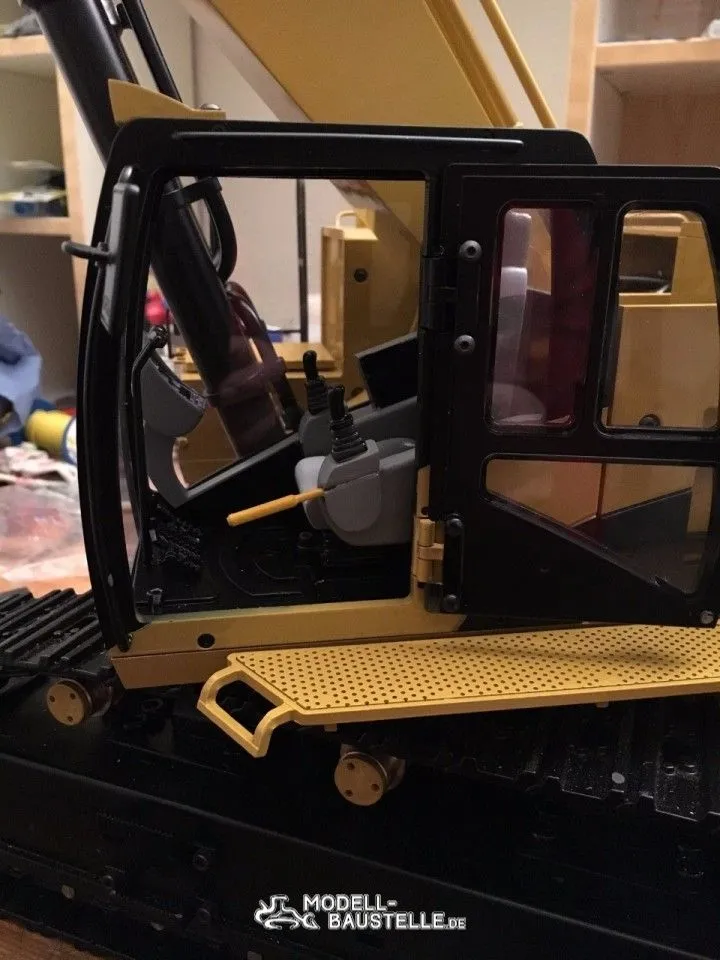

Linke Steuereinheit auch montiert hier wurde noch eine Modifikation mit dem Stopp-hebel ausgeführt er wurde aus Messing hergestellt und mit einer Schraube fixiert. Aus PS wurde die rund Abdeckung gemacht.

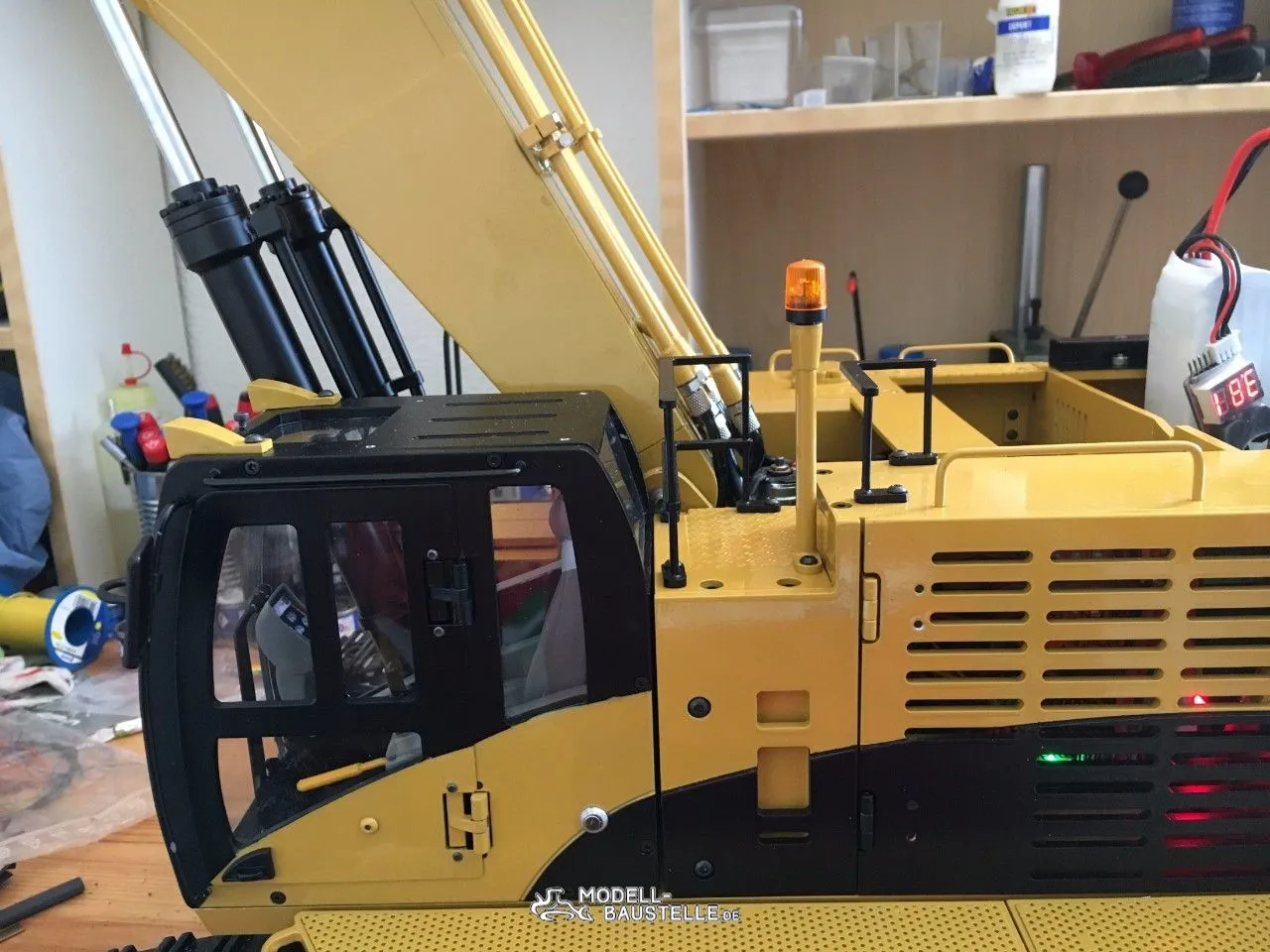

Kabine mit geschlossener Türe, hinter der Kabine wurde noch das Drehlicht montiert.

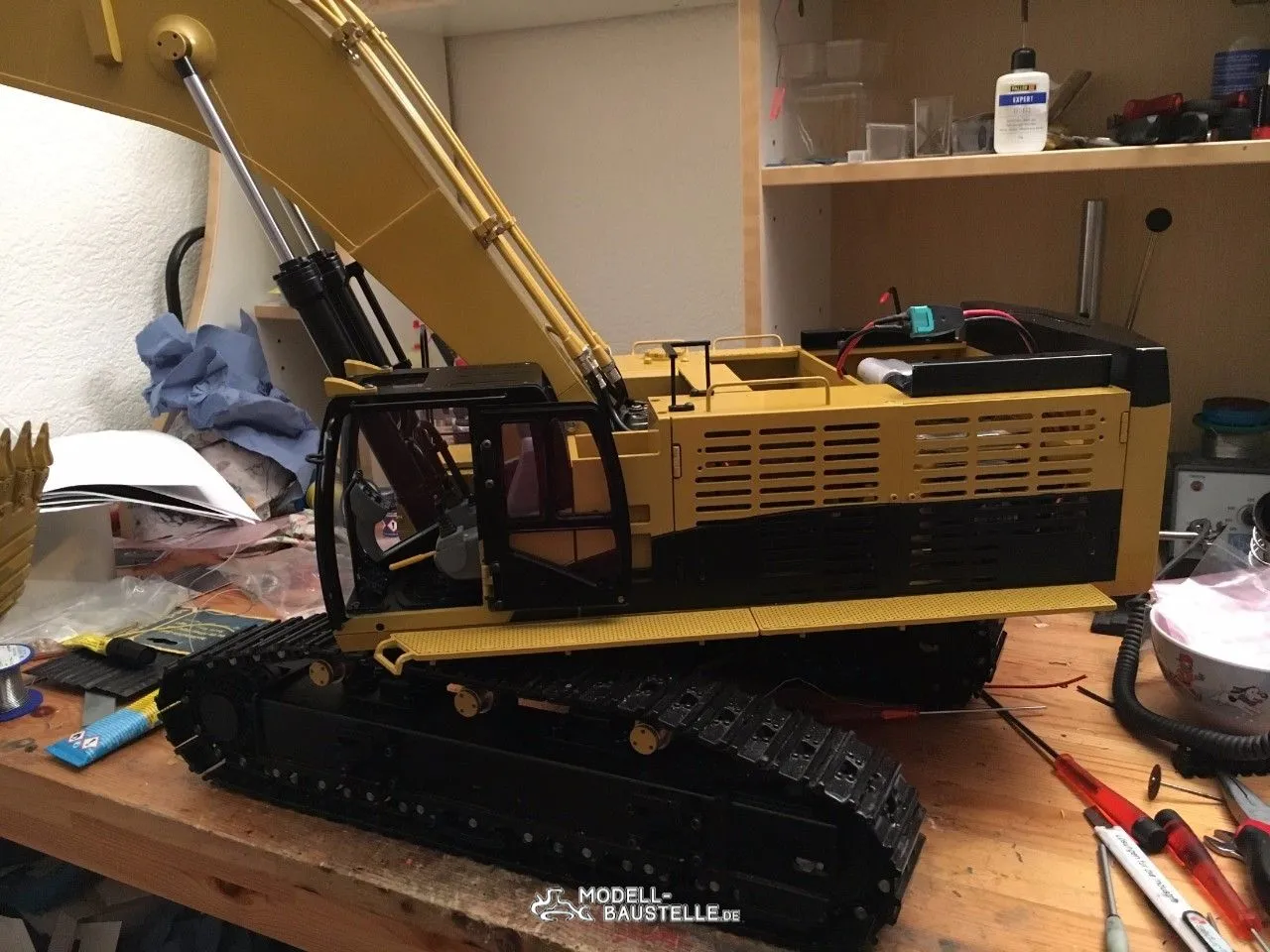

Bagger von der Seite
Eine weitere Modifikation.

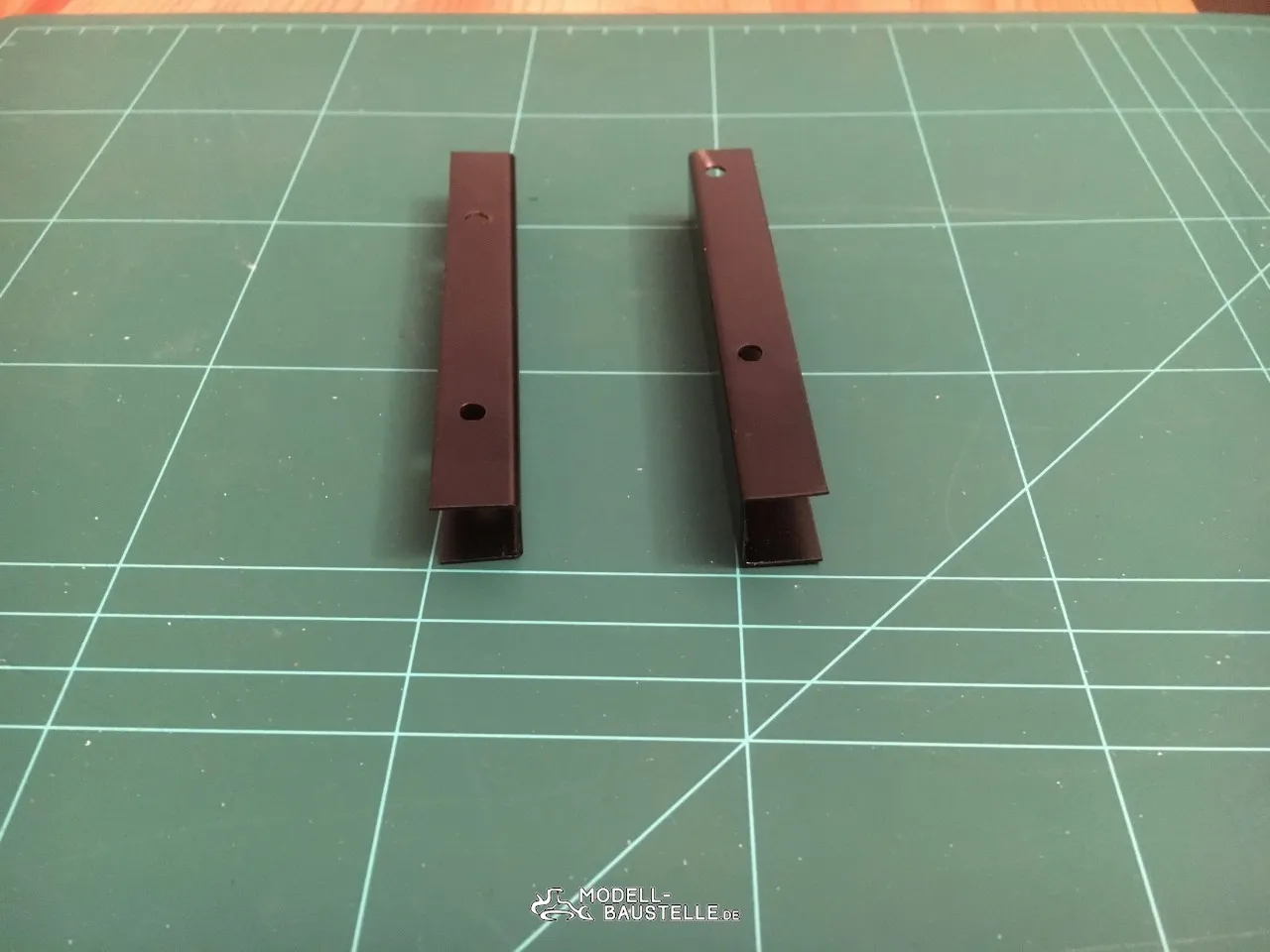

Die Motorabdeckung ist nach Plan fest verschraubt mit 4 Inbusschrauben. ich wollte zum Batterie wechsel die Abdeckung leicht zu entfernen haben, daher habe ich zwei Stahl U-Profile gebogen und auf den Oberwagen montiert, in den Deckel habe ich vier Magnete eingelassen die auf den U-Profilen haften.
Die U-Profile wurden pass genau montiert damit die Abdeckung nicht seitlich verschiebt

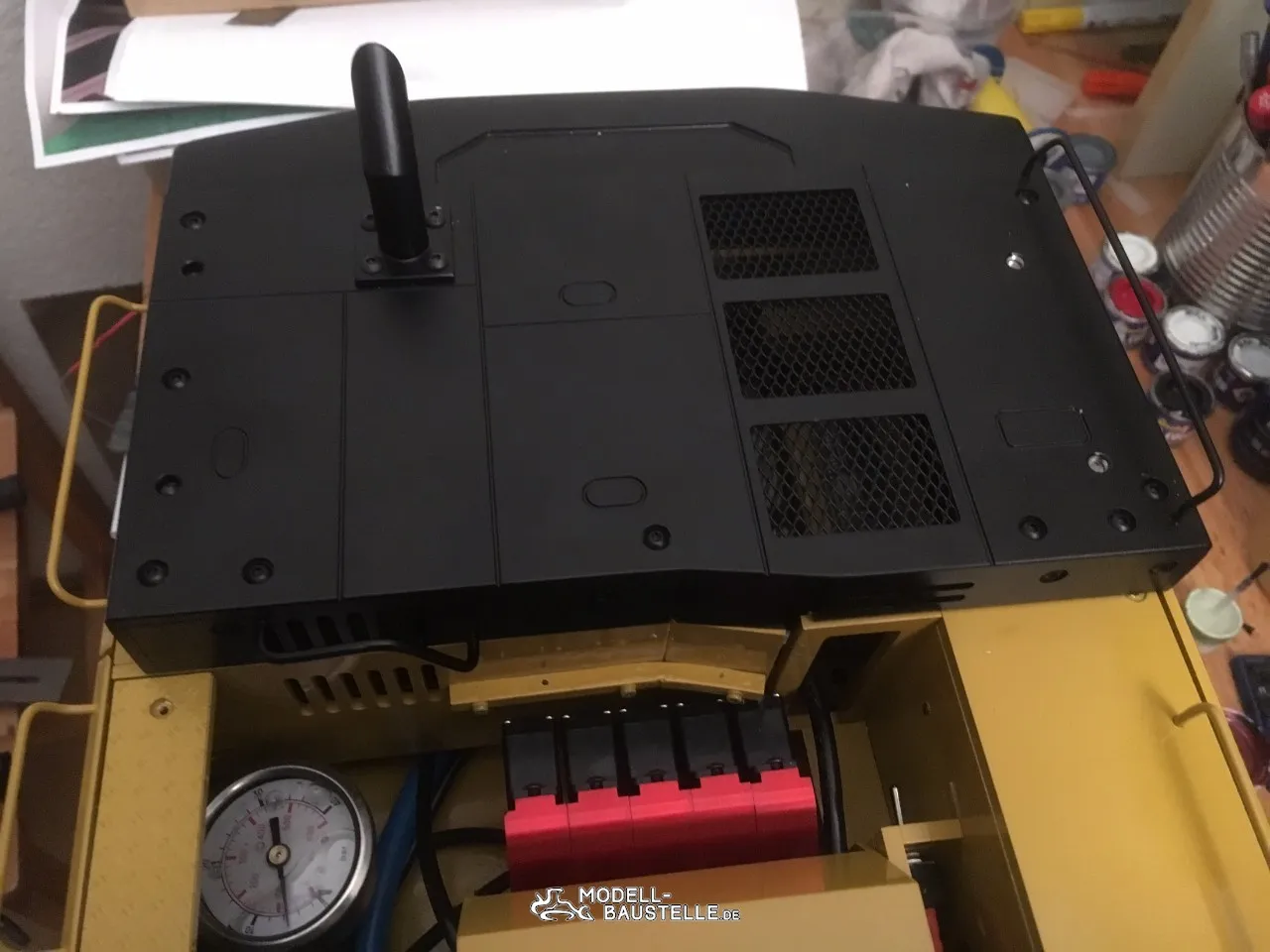

Mit Abdeckung
Hallo Zusammen
es geht weiter mit dem zusammenbau der Kabine
An der rechten Steuereinheit wurden in der Anzeige drei LED verbaut sowie der Ausschnitt für das Display gefräst
das Ganze noch zweifarbig lackiert
Computeranzeige vom Original herunterkopiert und aufgeklebt
Verkabelung der Dach Scheinwerfer mit Kabelführung in U-Profilen
Kabine montiert gut zusehen das HF Modul
Kabine von oben
von Vorne
Linke Steuereinheit auch montiert hier wurde noch eine Modifikation mit dem Stopp-hebel ausgeführt er wurde aus Messing hergestellt und mit einer Schraube fixiert. Aus PS wurde die rund Abdeckung gemacht.
Kabine mit geschlossener Türe, hinter der Kabine wurde noch das Drehlicht montiert.
Bagger von der Seite
Eine weitere Modifikation.
Die Motorabdeckung ist nach Plan fest verschraubt mit 4 Inbusschrauben. ich wollte zum Batterie wechsel die Abdeckung leicht zu entfernen haben, daher habe ich zwei Stahl U-Profile gebogen und auf den Oberwagen montiert, in den Deckel habe ich vier Magnete eingelassen die auf den U-Profilen haften.
Die U-Profile wurden pass genau montiert damit die Abdeckung nicht seitlich verschiebt
eine weitere Modifikation

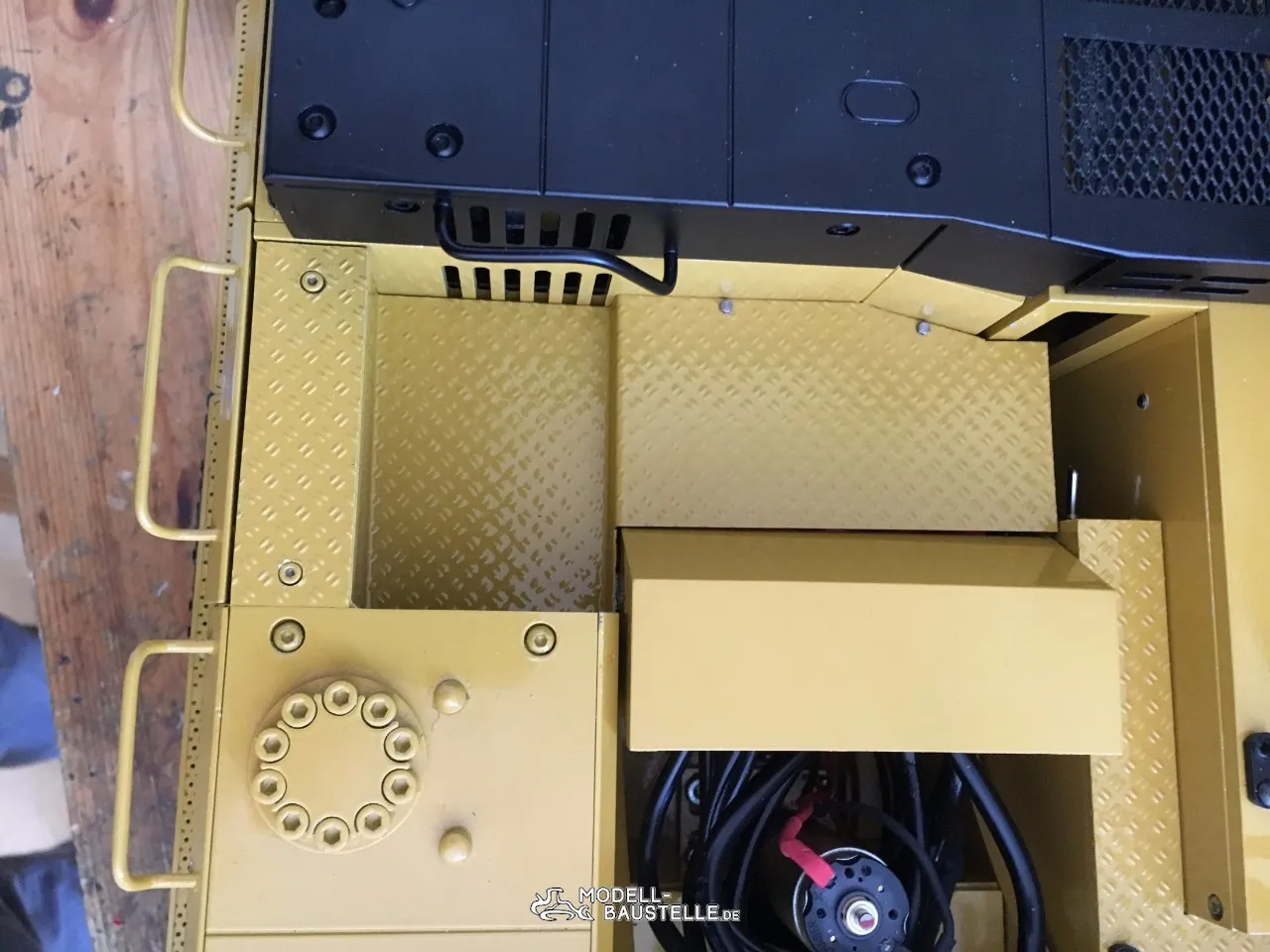

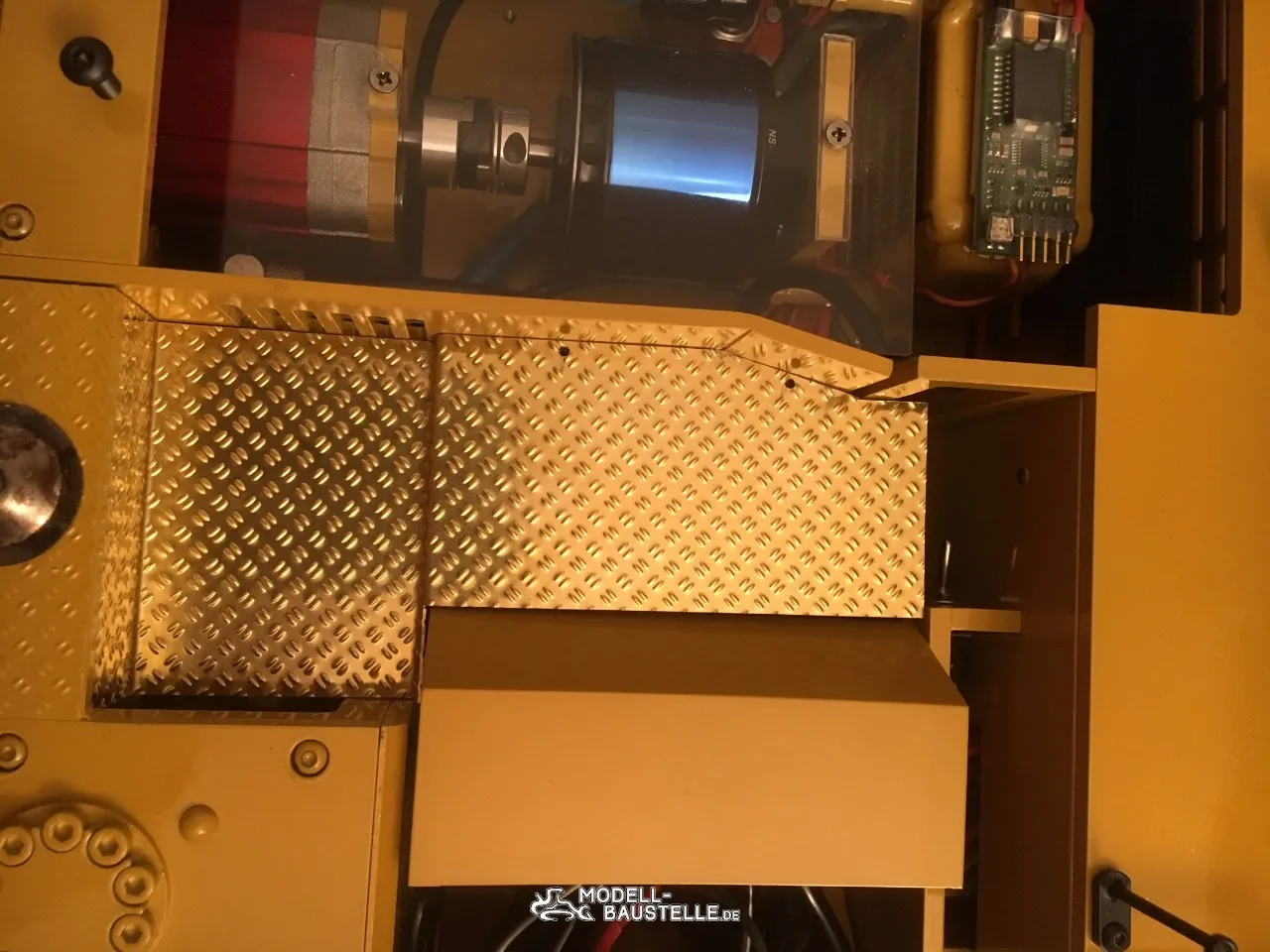

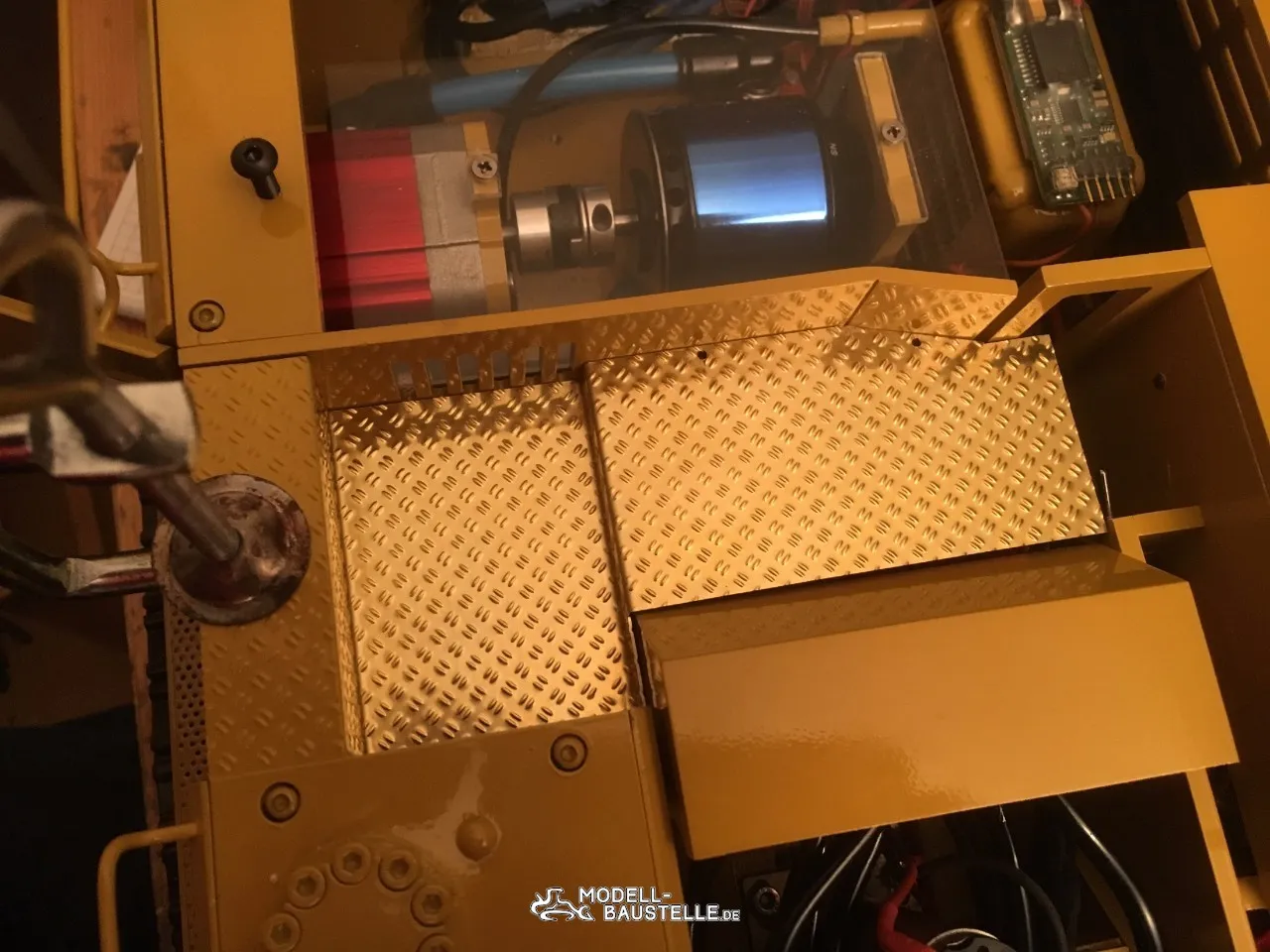

es Wurde aus Warzenblech eine Abdeckung für die Ventile und das Manometer gemacht. Nicht ganz Original denn hier ist der Zwischenraum offen und Begehbar um Wartungen am Motor und Filter auszuführen .Beim Modell in der Ausführung mit den Ventilen nicht möglich daher habe ich mich für die Abdeckung Entschieden.
Das Blech wird noch in gelb lackiert

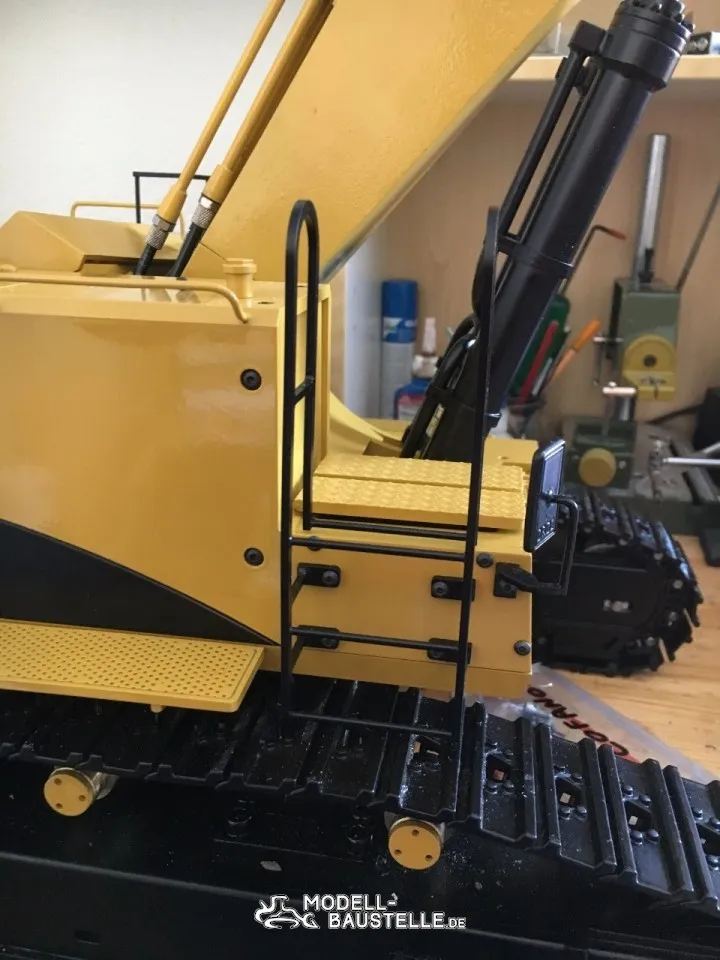

Hier noch ein Bild vom Aufstieg rechts
Deckel vorne Rechts zum öffnen
Hallo und weiter ging es

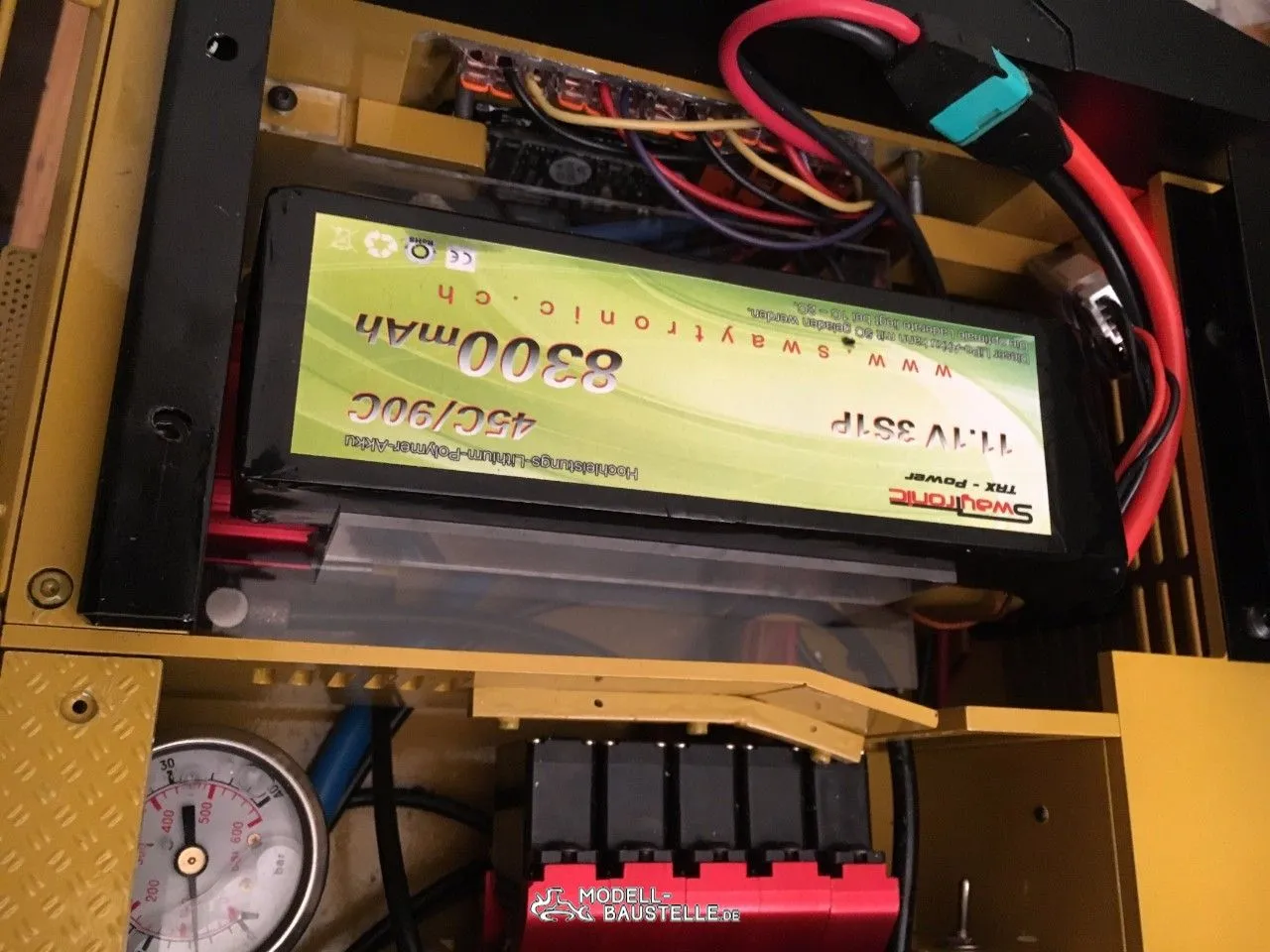

Batterie Halterung gemacht

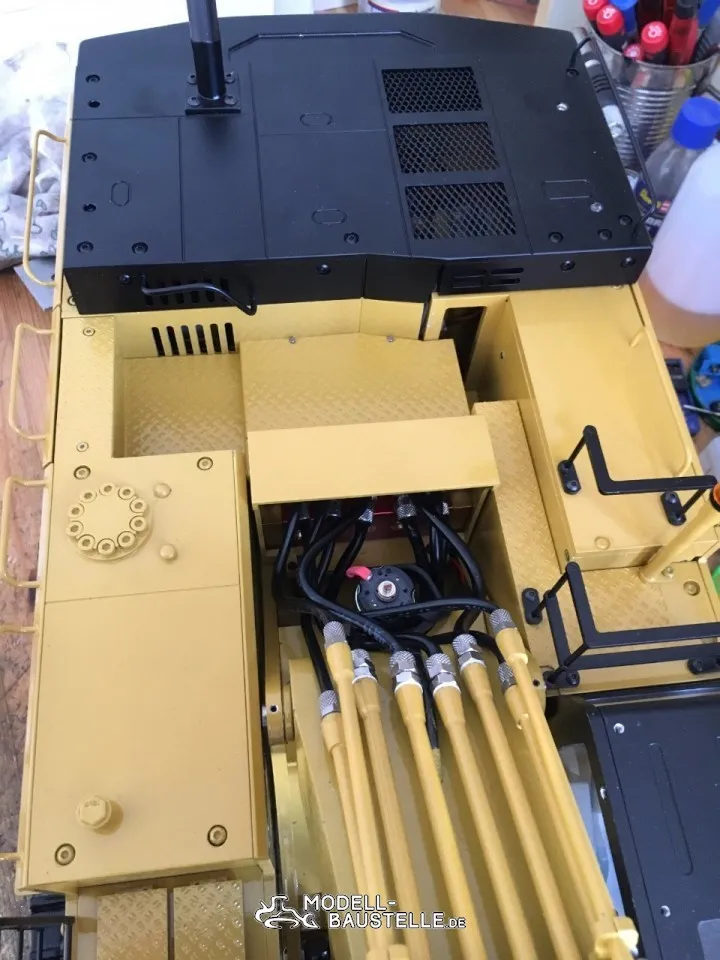

Abdeckung lackiert und verschraubt
So fast fertig als nächster Schritt wird noch das Steinschlaggitter an der Kabine hergestellt, das mitgelieferte Original gefällt mir nicht besonders
werde wieder ein paar Bilder einstellen
mit besten Grüssen aus Der Schweiz
Markus
das sieht alles sehr sauber aus.
nein,....richtig geil !
Das Führer ähm,.... nein Fahrerhaus,... ist das aus Metall oder oder aus dem 3D Drucker ?
Schön schön, kleine info ... deine Ketten sind falsch drauf solltest du es nicht bemerkt haben !
