Beiträge von Alucard

So hier gehte weiter zwar nur kurz aber ein kleines stückchen =)

Nachdem meine Fräse soweit umgebaut ist konnteich ein bischen was locker machen für die Scale Art Pumpe =) passt richtig gut. Ich muss jetzt noch kleine Bleche machen um mein Abrollaufbau am Rahmen restzuschrauben und dann gehts weiter mit Der Hydraulik und Elektronik verlegen

Kann mir einer sagen ob ich das Öl von Liebhermodelle auch für die Pumpe verwenden kann? oder sollte es doch besser das von Scale Art sein?

1 Bild hab ich noch!

Hallo Leute,

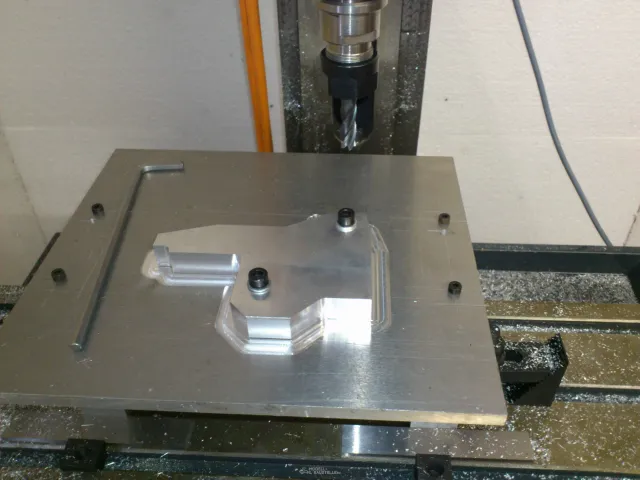

ich habe heute mal meine Abbruchzange endlich mal geschaft zu Fräsen. Da die erste ja nicht so war wie ich es mir gedacht habe und meine Fräse endlich mal so läuft wie ich es mir gewünscht hatte.
Nun wird es hier auch so langsam weitergehn. Aber nun zwei bilder. Leider habe ich kein Video vom Fräsen gemacht werde ich beim nächsten teil mal machen.

Hallo Leute,
hier gehts auch mal wieder weiter
Da ja meine Fräse endlich mal so funktioniert wie ich das wollte habe ich heute mal meine M3 Schrauben weiterbearbeitet. Gefräst wurde auf Länge und ein 4 Kant. Als nächstes muss ich das Gewinde schneiden und dann ist die lenkung soweit fertig =) Und dann lernt mein Scania auch hoffentlich endlich das laufen!

Aber nun ein bild. Rechts die bearbeitungsstufe 1 und links die zweite nach dem fräsen. Das letzte ist jetzt nur noch das Gewinde und dann sind sie Fertig!

Achja ein Video vom Fräsen gibts auch noch =)
Und sry wegen der schlechten Quali das nächste mal wieder mit der Kamera und nicht mit dem Handy

Hallo Nick,
ja das mit der Batterie habe ich auch schon vermutet aber ich wollte eh ein neuen Rechner dafür haben deswegen war es eine gute gelegenheit dafür.
Die Seligsteuerng ist deswegen rausgeflogen weil die Achsen andauernt stehn blieben. Und ich dadurch keine sicherheit hatte die maschine laufen zu lassen. Zumindest nicht ohne aufsicht und das ging mir auf die nerven! Zumeist war der Support von Herrn Selig nicht so wie ich mir das vorstelle wenn man Probleme hat.

Hallo Leute
nach langer zeit gehts hier weiter. Die Seligsteuerung habe ich nun endgültig rausgeschmissen und mir gegen eine von Sorotec getauscht.
Verbaut habe ich nun die Interfaceplatine von Benezan, Leadshine DM556 Digital endstufen und die USB CNC Karte V5-A4-E. Dazu kamm noch ein neues Notebook da mein alter rechner nicht immer angehn wollte. Eilgang habe ich jetzt in X 5,4m/min, Y 3,3m/min und Z 3m/min und bin völlig zu frieden bis jetzt kein stehnbleiben der Achsen und bei einer Kreistasche 2-3/100 unrund.
Naja jetzt noch ein feinheiten wie den Werkzeuglängensensor auf den Tisch festschrauben und in der Macrodatei einzufügen und dann werden auch endlich meine lenkhebel für den LKW und meine Abbruchzange weitergehn!

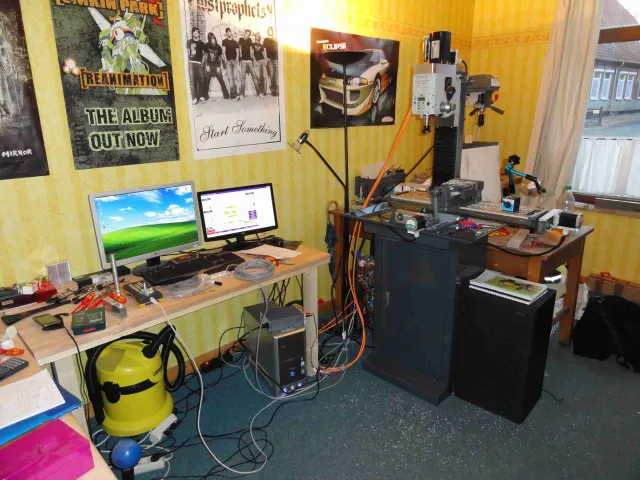

Aber nun ein paar bilder von der umgestellten Maschine und ein Video!

Hallo Ralph,
willkommen hier im Form =) und schön das noch einer hier aus meiner nähe kommt. Ich wohne in Osterholz-Scharmbeck.

Juhu Leute,

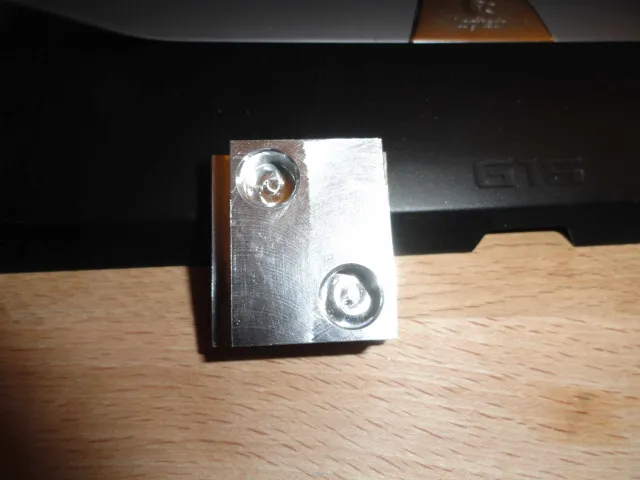

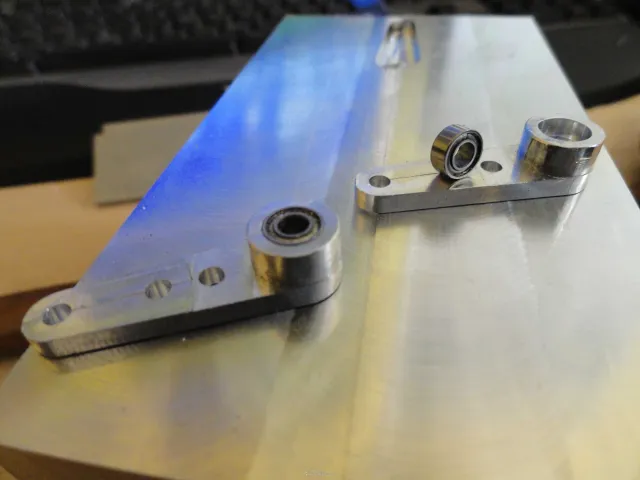

also hatte heute mal zeit meine Lenkhebel fertig zu machen hab jetzt bischen was geändert an den teilen hab mit kleine Kugellager gekauft und eine kreistasche dafür gefräst. Jetzt fehlt nur noch in den kleinen löchern ein M3 gewinde und der Bolzen fehlt noch den werde ich die Tage fräsen. Aber nun BIlder!

Hy leute,

also ein kleines update. Hab gestern mal meine Fräse eingestellt (umkehrspiel) und die schritte eingestellt in Mach3. Hatte das problem das wenn Ich eine Kreistasche gefräst hab war sie ja ca. 1/10 unrund. Hab gestern mal bischen rumgestellt und dann wars geschehn...... schon viel das erste teil aus der Fräse und heute auf der Arbeit mal auf unsere Messmaschine vermessen.... 9/1000 unrund und maß sollte D10mm und ist 9.95mm also völlig in ordnung =)

Demnächst gehts weiter mit der Umhausung.

Hallo Frank,

ja mal schauen wenn die Umhausung da ist wie es mit dem Platz so aussieht

Hy Leute,

hab heute mal 3 teile von den Lenkhebeln gefräst um zu gucken wie die Wiederholgenauigkeit ist und Ich muss sagen Ich bin völlig zufrieden damit. Also die Maße haben sich höchstesn um 2-3/100 unterschieden. Ausser bei dem Außenradius 9.5mm der ist um 1-1,5/10 unrund wobei ich einfach noch 1 oder 2 weitere Schlichtgänge einfügen hätten sollen. Naja muss ich dann noch machen. Aber so im großen und ganzen bin ich sehr zufrieden mit der Maschine und warte nun noch auf meine Umhausung von Opti =) den die sauerei von heute war echt krass

Aber nun folgen bilder!

Hallo Leute,

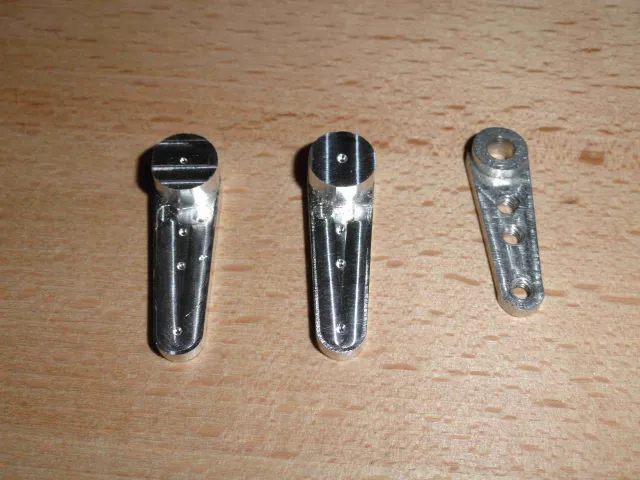

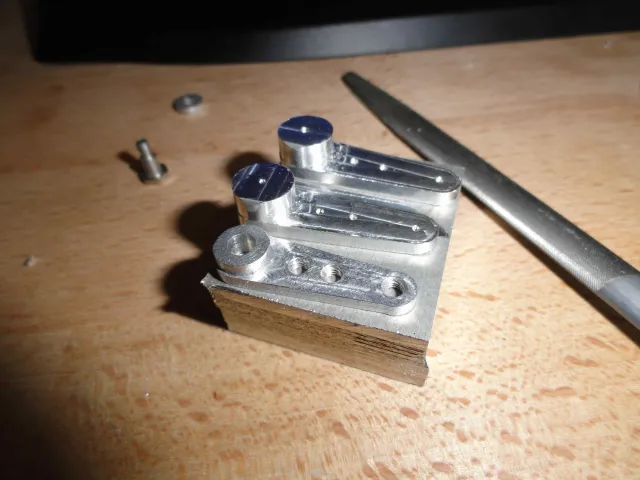

lange ist es her nach dem letzten Update hier. Das muss sich ändern =) Also gestern mal meine Fräse angeschmissen und die lenkhebel endlich gefräst.

Material ist AW 7075 gefräst hab ich mit einem 5mm HSS 3 Schneider und ein 3mm HSS 3 Schneider und ein 4mm NC Anbohrer.

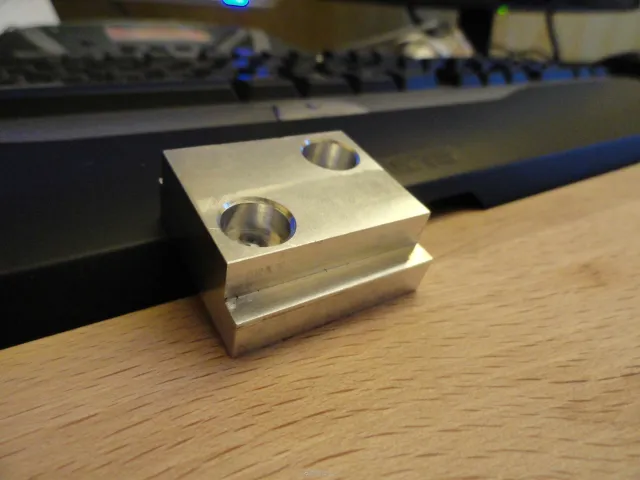

Dann da die Gesamthöhe der Lenkhebel noch zu viel ist (1mm) hab ich auch gleich angefangen eine Aufnahme zu Basteln wo ich die Lenkhebel festschrauben werde und dann nur noch mitm Messerkopf drüberplanen werde.

Aber erstmal Bilder

Nabend Leute,

hier ist auch das Video.

Hallo Leute,

will euch mal wieder ein kleines aber feines Update zu geben. Erstmal kamm mein 3D Taster von Haimer an. und zweitens hab ich mal angefangen mein Lenkhebel für vorderachsanlenkung vom 8x8 angefangen..... naja davon gibts ein kurzes Video hoffe ich heute noch ansonsten leider erst morgen!

Hy ho Leute,

hab heute mal meine Umhausung gezeichnet und will mal eure meinungen dazu lesen. Und Ich hab heute mal meine ein bischen geplant mit meinem Messerkopf und da ist mir glatt meine sicherung von der Steuerung rausgeflogen sollte vieleicht doch die 6A Sicherung gegen die 8A tauschen.

Aber nun das Bild von der Umhausung.

Hab das Video erstmal einfach hochgeladen das andere gefällt mir nicht deswegen werde ich nochmal eine neues machen aber vom spindelmotor hab ich schon eins =)

Hallo Leute,

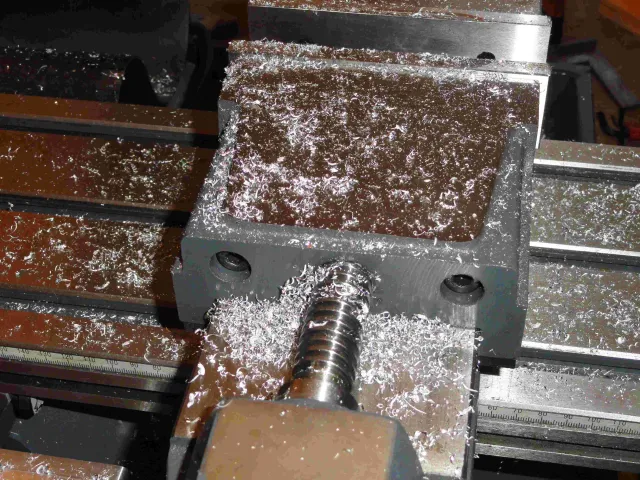

heute war der Tag der Tage =) endlich konnte ich mein Spindelmotor anschmeißen =) und ich muss sagen bin völlig davon begeistert. Hab auch gleich eine probefräsung mit meinem Messerkopf gemacht und genial.... zwar nur 0,5mm zugestellt aber das richtige Fräsen kann ich erst machen wenn ich meine Umhausung fertig hab weil sonst haut mir das alles durchs Zimmer =) und das will ich ja gerade nicht mehr.

Aber mal ein paar bilder und vieleicht nachher noch zwei Videos je nachdem wie schnell das bei Youtube geht

Hallo Frank und rest,

also Maschine funktioniert so weit nur bekomm ich keine 0-10V aus der steuerung um meine spindel zu benutzen -.- naja und ich werde wohl X und Y doch noch auf LInearführungen umbauen hab letzte nacht gedacht das ich die X-Achse festfahr so komisch hat sich das angehört....aber naja werde morgen erstmal beim Herrn Selig anrufen und ihn fragen. Aber mal schauen sonst bin ich zu frieden nichts durchgebrannt und alles lief auf anhieb nach der 3. konfiguration von Mach 3

Bilder oder eher ein Video wird denke ich mal morgenkommen!

Hallo Leute,

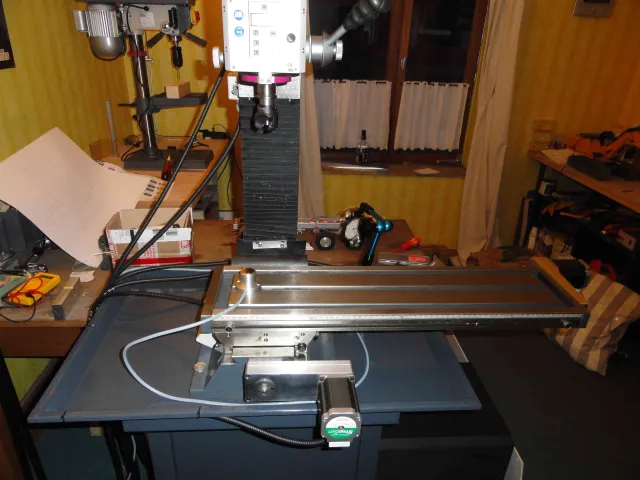

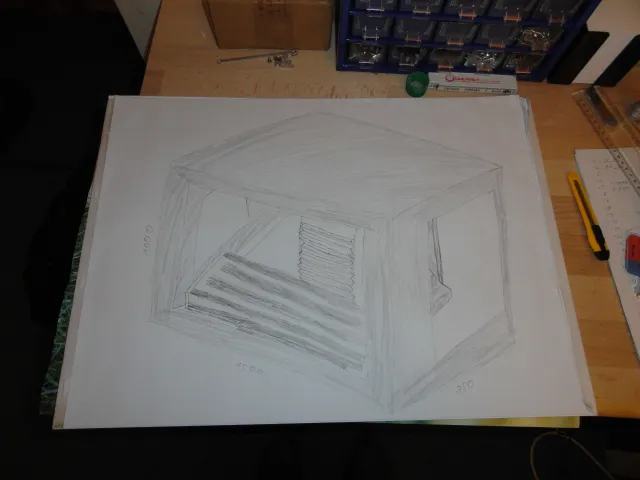

hab heute mal meine umhausung grob Skizziert =) zeichne jetzt alles am rechner und dann mal schauen was bei rauskommt aber erstmal ne ein bild von der Skizze und der fertigen Maschine wie sie auf die Steuerung wartet......

Hallo Leute,

wolte mal ein kleines update machen Also die Steuerung wird Samstag weitergebaut da wir die letzte woche nicht ganz geschaft haben. An der Fräse ist soweit alles Verkabelt, also Ich hoffe das Samstag die Steuerung fertig wird wenn ja dann wird sie Samstag abend noch in betrieb genommen und ausgerichtet!

Naja bilder gibts keiner erst wieder wenn sie funktioniert.

Nächster bericht wird Samstag erfolgen!

Hallo Daniel,

also ich fand den umbau jetzt nicht so schlimm da ich auch schon einige Mahinenreparaturen auf der arbeit hatte (aber nur an schleifmaschinen). Hätte ich mehr zeit gehabt dann währe ich schon längst fertig.

Ne die achsen sind nur noch per Handrad zu verfahren. Handräder gehören nicht an eine CNC Maschine!!!!
