Beiträge von Optidata

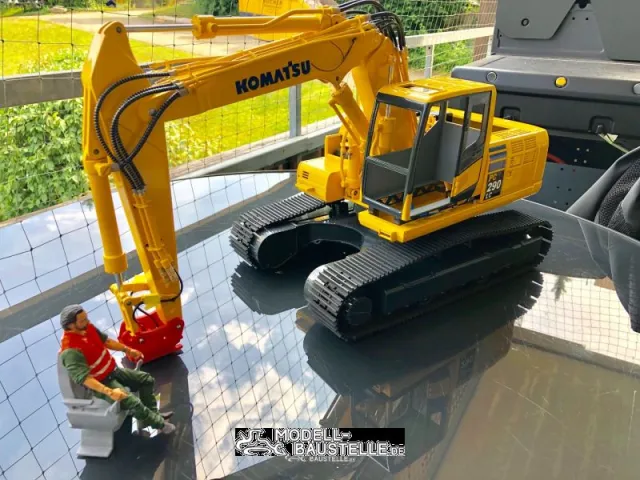

  • PC290 LC-11 mit Verstellausleger (ein weiterer hübscher von Fumotec)

    Jetzt Ende Juli 2019 habe ich die komplette Hydraulik im Betrieb.

    Ich bin über die Qualität der Komponenten von Frank und der feinfühligen Steuerbarkeit mit dem Meinhardt Ventilblock sehr zufrieden.
    Feinjustage über meine Servonautanlage (Ventilspiel, Totpunkte, Rates usw) bin ich noch am ausloten..

    Der kräftige Sound vom Servonaut SMB Soundmodul lässt unkontrolliert meine Mundwinkel hochfahren.. und ich bekomme mit diesem schönen Modell das Grinsen fast nicht mehr aus dem Gesicht..

    Anbei ein kleines Youtube Video mit Detailaufnahmen und Erklärungen
    Bitte entschuldigt das Video ist in "Mundart Schweizerdeutsch" gesprochen.. und war ursprünglich für ein anderes Zielpuplikum gedacht :)

    Youtube Video PC290 LC-11 m. Verstellausleger Hydraulik / Soundtest

  • PC290 LC-11 mit Verstellausleger (ein weiterer hübscher von Fumotec)

    Ich habe zu den verschiedenen Baustufen viele Bilder erstellt welche ich zeitnah aussortieren werde und gerne mit Euch teile.
    Das Risiko das Bilder von Euch in ähnlicher Form existieren ist Gross "Da ich ja viele Tips von Euch - liebe Forenkollegen" abgeschaut habe.

    Antriebseinheit links (mit Bleischrott ausgegossenem Oberwagen bei beachtlichen 7.2 kg)

    Baustand 31.7.2019

    6 Fach Ventilblock mit Zusatzventil über Pumpenmotor

  • PC290 LC-11 mit Verstellausleger (ein weiterer hübscher von Fumotec)

    Liebe Forenbesucher

    Heute schreibe ich meinen ersten Beitrag bei Euch zum Thema PC 290 LC-11 mit Verstellausleger von Fumotec.

    Ich habe mich seit März intensiv mit dem Thema beschäftigt da ich mit der Hydraulikwelt Neuland betrete.

    Als langjähriger Modellbauer im Masstab 1:16 / 1:14.5 und 1:10 habe ich bislang diverse Schweizer und Deutsche Militärmodelle gebaut.

    Teil in kompletter Eigenentwicklung mit Vereinskollegen der IG RC Panzer Schweiz.

    Bei Frank habe ich den PC290 mit Verstellausleger bestellt und diesen vom "Hof Lackierservice OH - Design in Signalgelb Komatsu lackieren lassen."

    Von "Alexander" Menck90 und diversen Bauberichten der PC490 / 290-er Serie konnte ich mir viele Tips und Tricks anschauen. Dafür bin ich sehr sehr dankbar.

    Zum Beispiel die Hydraulikleitungen durch eigens erstellte Bohrungen im Oberwagen zu legen, oder den Pumpenregler direkt unter die Akkuhalterung zu montieren sind solche Beispiele.

    .. oder die ScaleArt Lautsprecher über dem Tank und links neben dem Meinhardt 6 fach Ventilblock zu platzieren .. oder das 7. Scaleart Ventil über dem Pumpenmotor der Kampshoff Pumpe zu platzieren..

    Die Liste der Tips welche ich mir so zusammensuchen konnte ist lang ...sei es für Hydraulik oder Elektrik mit den Wago Klemmen..

    Frank hat sich meiner Anfängerfragen auch professionell und kompetent gewidmet und ich hab grosse Freude an dem bereits weit vorangeschrittenen Modell.

    :D: Kann ich da nur sagen .... toll das es Euch und das Forum gibt...

    Technisch eingesetzte Komponenten:

    - Standard Baussatz Fumotec PC 290 mit Verstellausleger
    - 7. Zusatzventil von Scaleart für Schnellwechsler
    - Schnellwechsler von Thilo T&W Hydraulik
    - Zusatzkreislauf mit Verrohrung am Stiel (2 Zusatzanschlüsse 1 Fixanschluss für Schnellwechsler)
    - Servonaut ZWO4 RX9 Empfänger mit R+7 Erweiterungsmodul auf 16 Kanäle
    - Soundmodul Bagger SMB Servonaut
    - 2x8 Ohm Scaleart Lautsprecher (16 Ohm verdrahtet)
    - Scalepaket für PC 290
    - Federknickschutz 4mm 3mm für Hydraulikanschlüsse am Stiel
    - Fahrerfigur Chuck (im "Bagger" Gewand)
    - Arbeitsbeleuchtung Arm
    - Oberbeleuchtung unter Steinschlagschutz
    - Pistenking Drehlicht
    - Fahrakku Lipo 3S 11.1V Hacker 5000 mAh

    Spezielles: Unterwagen wurde mit 3mm Bleischrott ausgegossen (Modellgewicht z.Zeit 15.3 kg)

    - Sender Servonaut HS16

    Weiteres Zubehör
    - Grabenräumschaufel T&W Hydraulik (mit Doppelzylinder)
    - Holzgreifer für PC290 Bausatz Fumotec
    - Standardschaufel bei Auslieferung


    Modell im Bau:


    Herzliche Grüsse aus der schönen Schweiz, Kanton Aargau Bremgarten

    Euer Dominique

  • Baubericht zu meinem PC290

    Hallo Nick

    Vielen herzlichen Dank für die Ausführungen..
    Habe bei Frank auch den Zusatzkreis am Stiel diesbezüglich bestellt. (7.Ventil und Hartverrohrung am Stiel)
    Somit muss ich nur die Anschlüsse am Schnellwechseler ändern und passendes Kupplungsstück 3mm für 2mm Schlauchverbindung am Stiel suchen.

    Herzlichen Dank und Gruss Domi

  • Baubericht zu meinem PC290

    Uh so schön ..
    ich freu mich riesig auf meinen PC290LC-11 mit Verstellausleger von Frank... (noch etwas Geduld du brauchst... mein Junger Padawan :)
    Schnellwechsler von T&W Hydraulik habe ich auch bereits erhalten.
    Die Schlauchung im Schnellwechsler von 3 mm auf 2 mm zu wechseln (und die Ausgänge) zentral und nicht seitlich zu machen finde ich sehr schön. :meinung: Wer lieferte Dir die die Änderungen der Anschlüsse ? n
    - Am Schnellwechsler
    - Anschlüsse an den Zusatzventilen am Stiel auf 2mm hast Du dies nachbestellt bei T&W oder Frank ?

    Danke für kurzes Feedback


    Vorfreude ist schon was schönes :schlafen::schlafen::schlafen:

    Beste Grüsse Optidata - Dominique aus der Schweiz
