Siebtrommel

Guten Abend,

ich wollte euch mal mein neues Projekt vorstellen.
Es soll eine Siebtrommel für mein kleines Freigelände bei mir zu Haus werden.

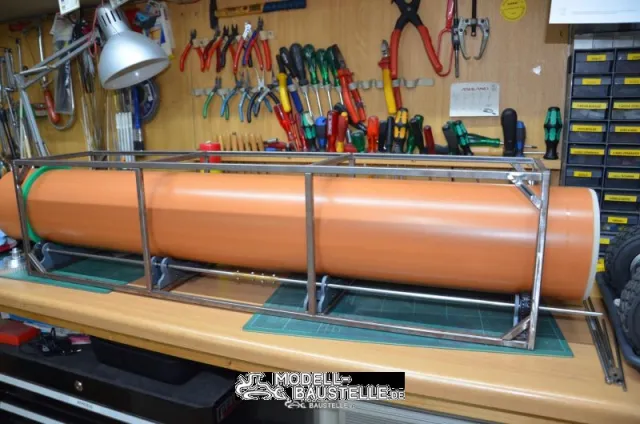

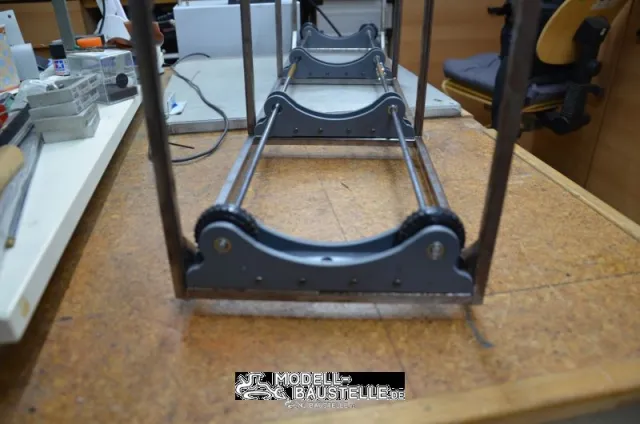

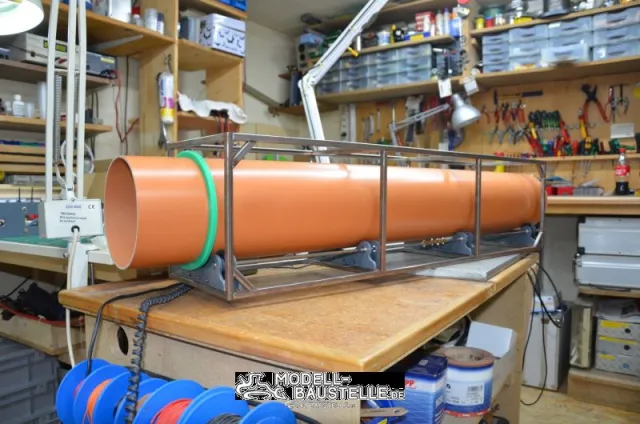

Den Rahmen, der die Trommel aufnimmt ist aus 10 x 10 Quadratrohr geschweißt, und die Aufnahmen für die Rollen habe ich aus PVC gefräst.

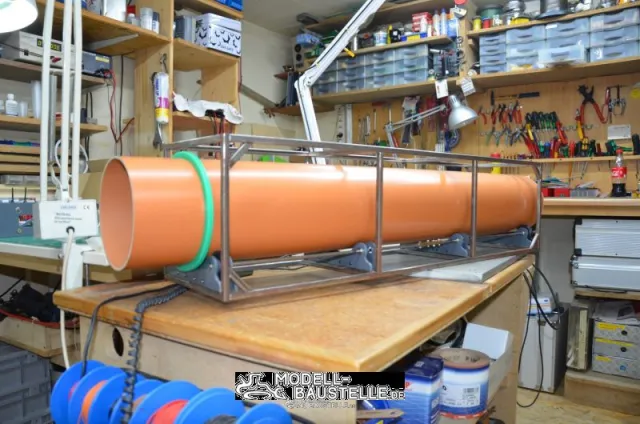

Das Rohr ist ein DN 160. Im Moment nur erst zur Probe es eiert doch ganz Ordentlich. Ich werde mal sehen was ich so an passenden Rohren finde.

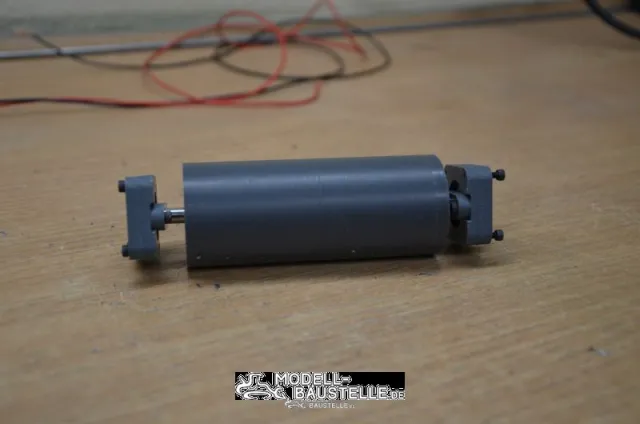

Die Materialaufgabe soll mit einem Förderband realisiert werden, und ist ebenfalls aus PVC hergestellt. Der Aufgabetrichter und der Rahmen für das Förderband sind noch in der Konstruktion sowie der Antrieb für die Trommel

Ich werde versuchen euch auf dem Laufenden zu halten.

Gruß aus Porta
Hartmut

Hallo zusammen,
Hier mal ein Update bei meiner Siebtrommel.

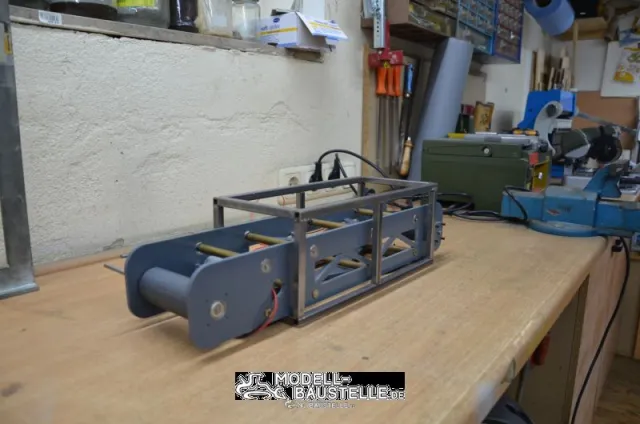

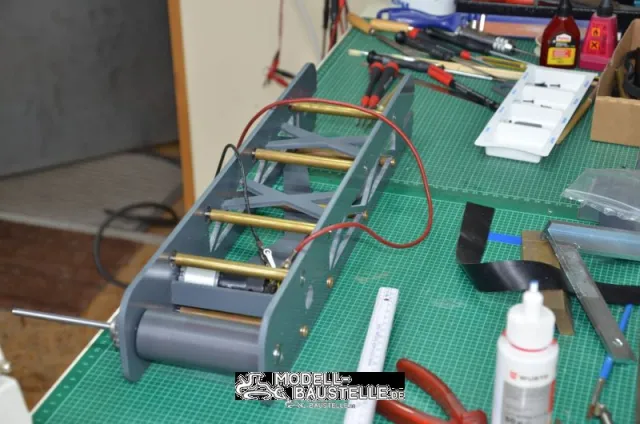

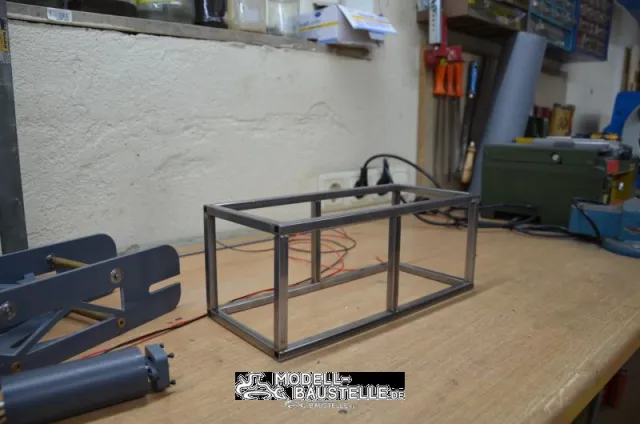

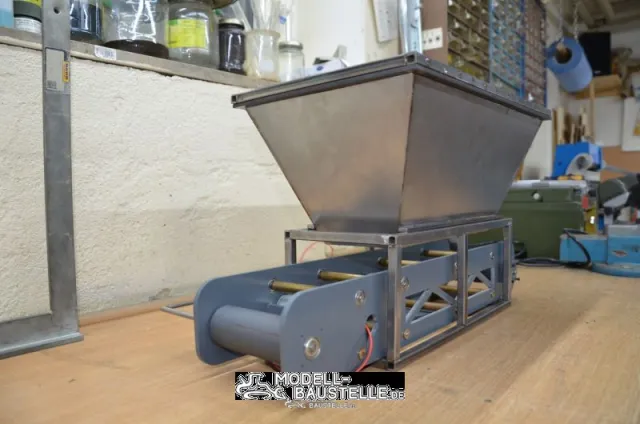

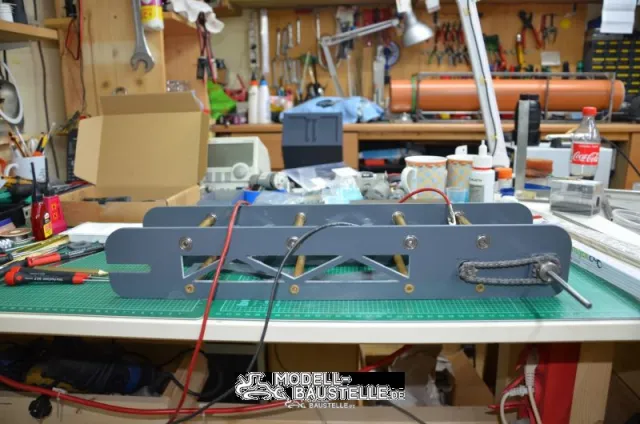

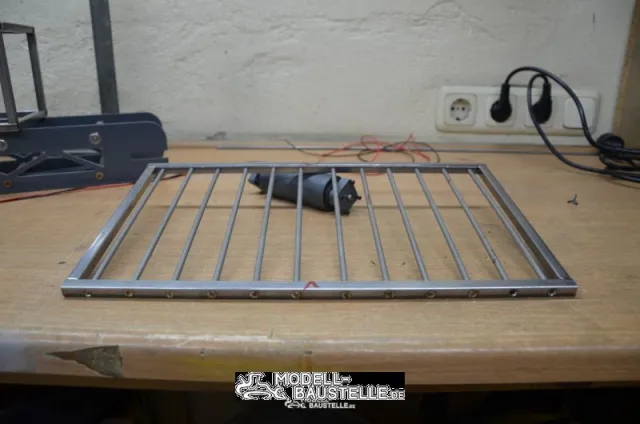

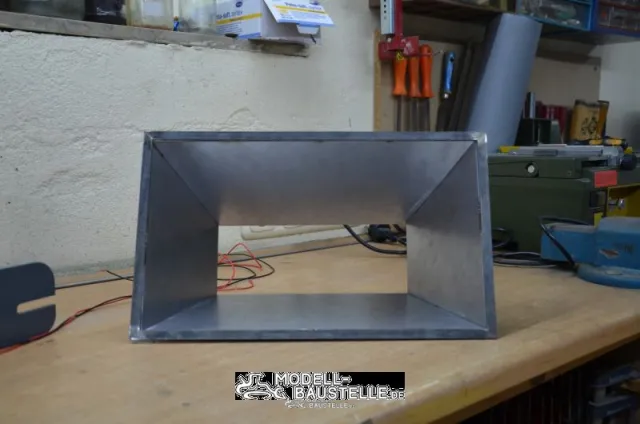

Ich hab das Gestell für das Förderband und den Aufgabetrichter soweit fertig. Jetzt muss nur noch das Gitter oben auf den Trichter montiert werden.

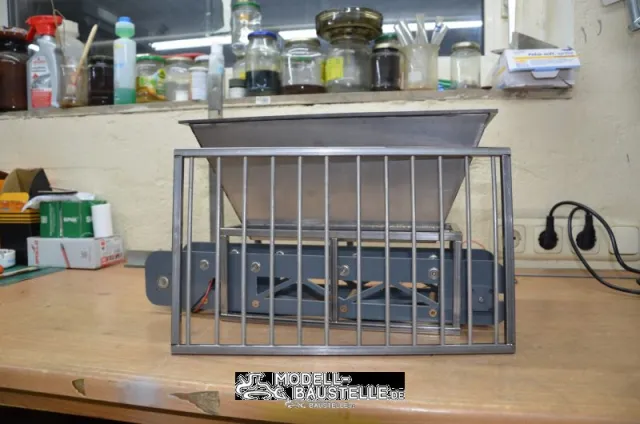

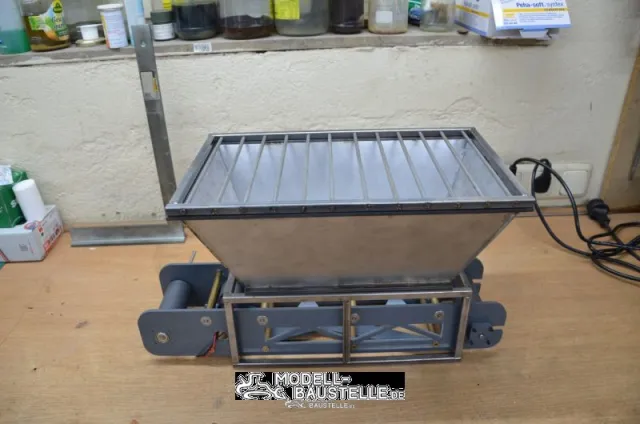

Das Gitter soll später klappbar sein, so das ganz große Brocken nicht in die Trommel kommen können.

Aber mal ein paar Bilder.

Hallo Norman,

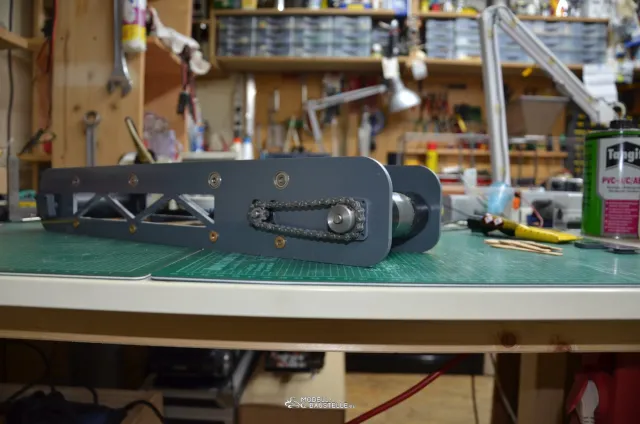

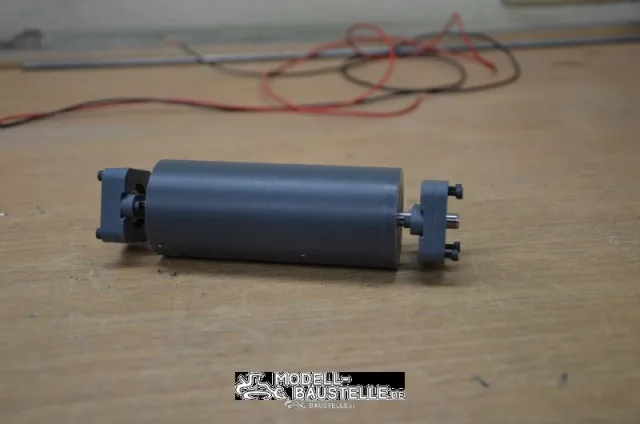

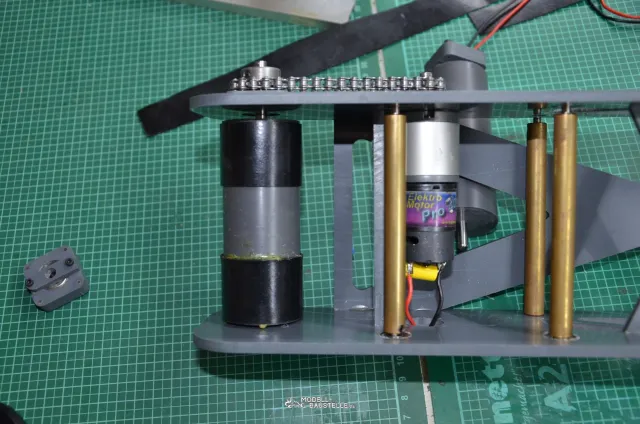

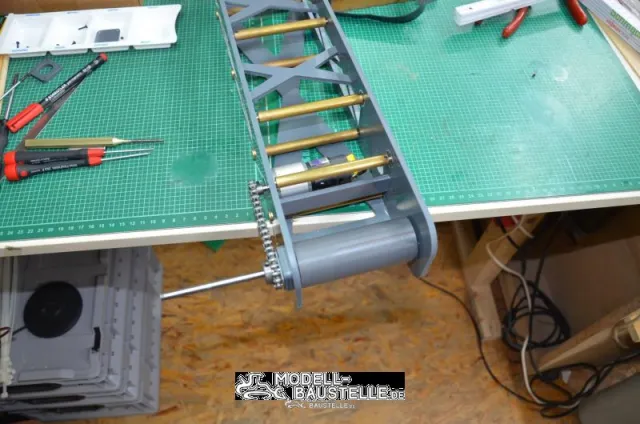

Den Antrieb habe ich mit einem Getriebemotor 1:100 und außen mit einer Kette die dann die vordere Trommel antreibt realisiert.
Auf die Trommel habe ich zwei Gummistreifen geklebt, damit mir die Trommel bei Belastung nicht durchdreht. Das mit den Gummistreifen ist erstmal ein Test, da ich nicht weis ob das auf Dauer auch hält.
Eine Alternative wäre vielleicht ein Fahrradschlauch was aber bedeuten würde ich müsste die Trommel noch mal neu machen, und auf den Durchmesser des Schlauchs anpassen.
Ich werde es erst mal Testen.
Ach so einen Kettenschutz muss auch noch dran, und die Kleber Reste auf der Trommel kommen auch noch weg.

Nun mal drei Bilder

einen schönen Tag noch
Gruß Hartmut

Hallo zusammen,
an meiner Siebtrommel ist es ein ganzes Stück weitergegangen.

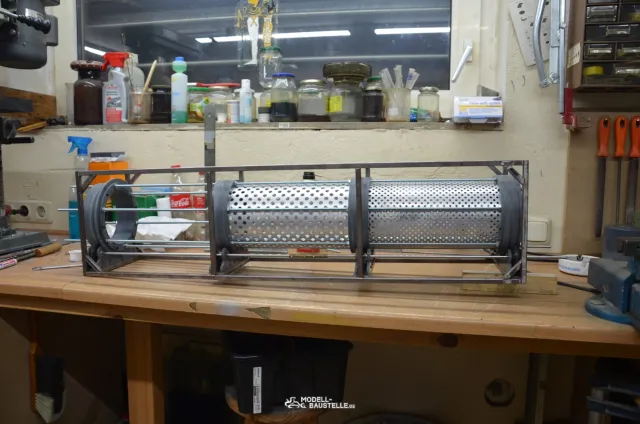

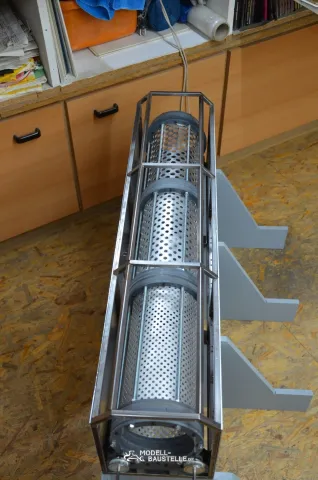

Anstelle des HT Rohr, habe ich mir die Trommel selbst gebaut. Jetzt kann ich recht einfach die Siebgitter wechseln, und sie läuft auch rund.

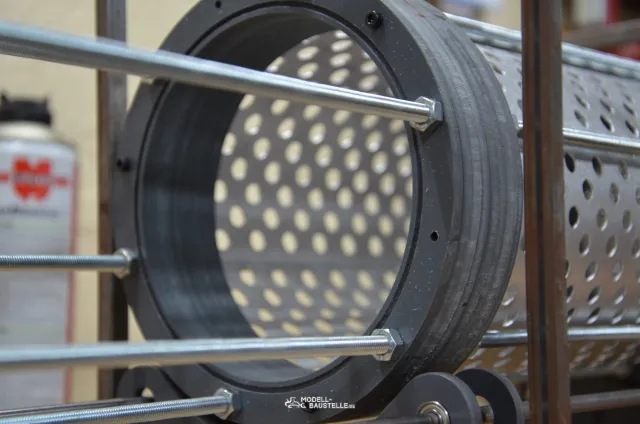

im nächste Bild sieht man die Nut wo das Lochblech geführt wird. Über die Gewindestangen wir die ganze Sache gespannt.
Die Ringe habe ich aus Hart PVC 5 mm stark gefräst, und miteinander verschraubt.

Die Lochbleche habe ich selber auf der Fräse hergestellt. Stufe 1 = 4 mm Stufe 2 = 8 mm Stufe 3 = 12 mm Bohrungen.

Auch den Rahmen musste ich ändern, da die Neigung der Trommel im Rahmen realisiert werden soll, da die Siebtrommel später waagerecht auf dem Bunker liegen soll.

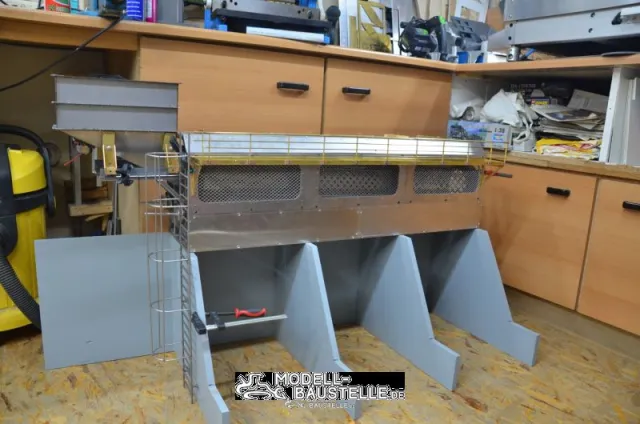

Auf dem Bild unten sieht man schon einen Teil der Verkleidung und den Bunker. Im nächste Schritt wird noch ein Laufsteg an der Trommel installiert.

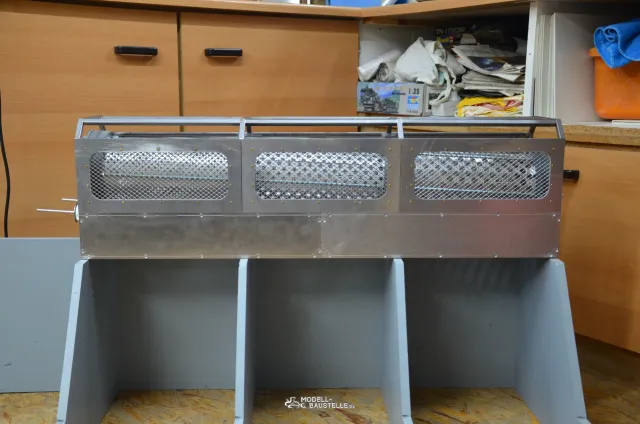

So nun noch ein paar Bilder von der Verkleidung

Bei der Oberen Abdeckung kommen noch Klappen rein die man auch öffnen kann ( sind noch in Arbeit )

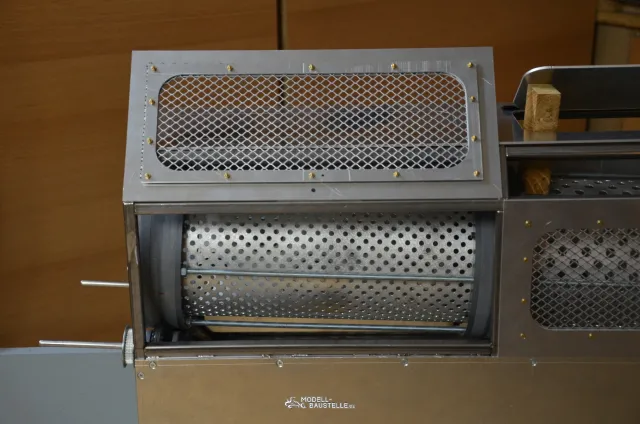

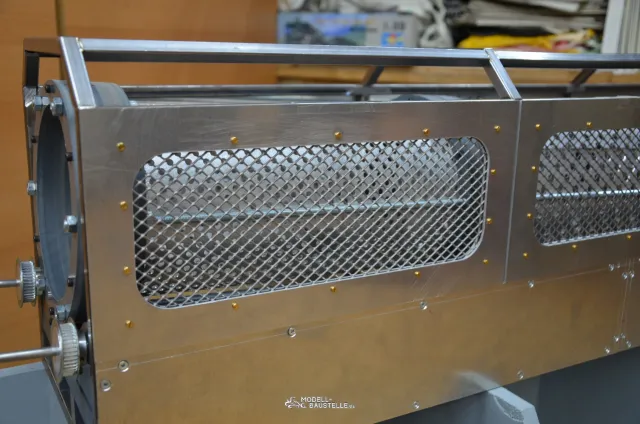

Hier mal ein Bild von einer Abdeckung mit Gitter.
Als nächstes werde ich mich um den Antrieb der Trommel kümmern.
Ich hoffe ihr könnt euch mit den Bilder und Informationen ungefähr vorstellen was es werden soll.

wen es wieder weitergegangen ist werde euch Informieren.

Einen Schönen Abend
Hartmut

Moin,
So, an meiner Siebtrommel ist es wieder ein Stück weiter gegangen.
Die Sache mit dem Aufgabebunker und Förderband habe ich nach etlichen Tests verworfen, zu groß,zu aufwendig und die Gesamthöhe der Anlage wäre mir auch zu groß.
Also alles auf Anfang und eine ganz neue Schütte gebaut. Auch mit der Verkleidung ist es weitergegangen

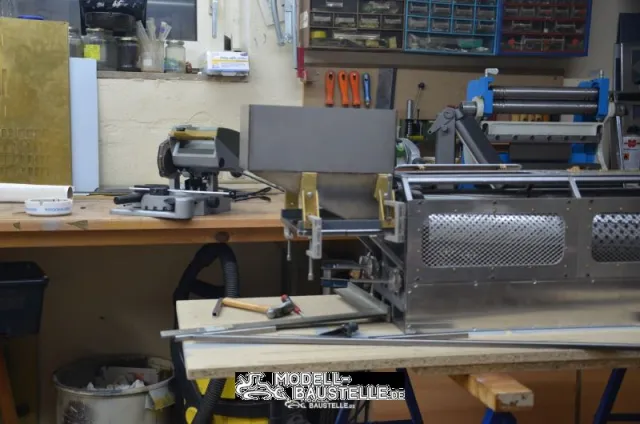

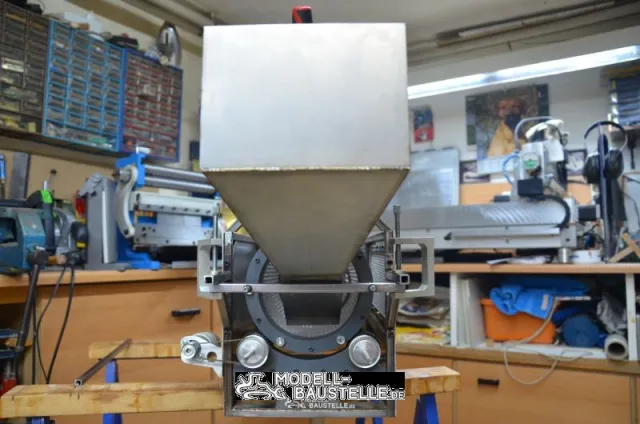

erste Anprobe sieht schon ganz gut aus

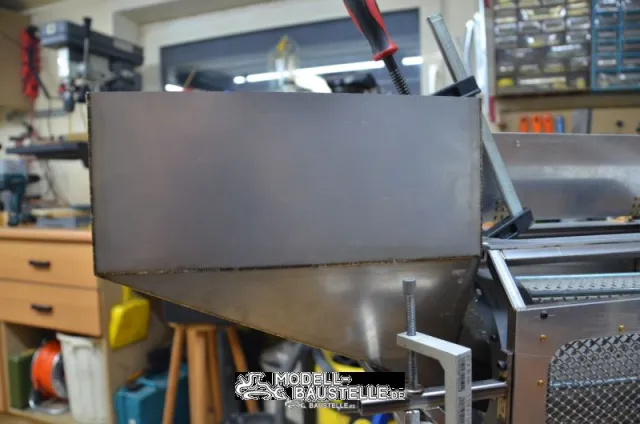

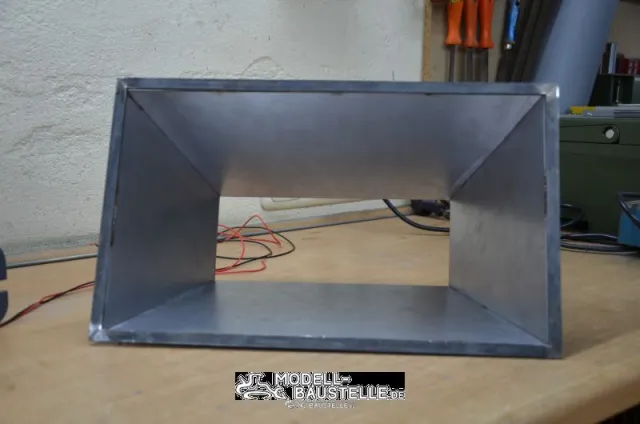

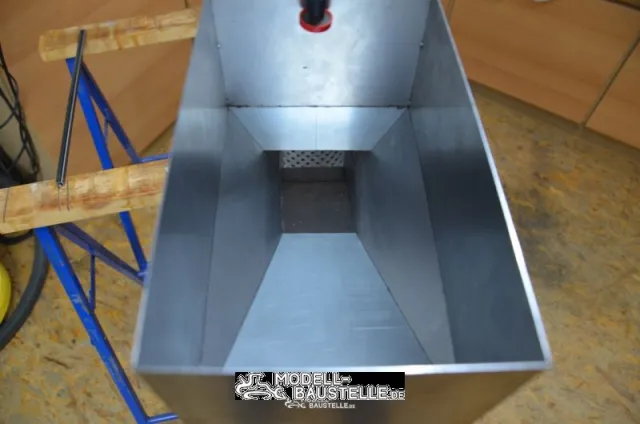

Die Schütte ist aus 0,75 mm Stahlblech geschweißt, und wird im nächsten Schritt mit einer Konsole an die Trommel geschraubt. Da ich als Option eine Rüttler eingeplant habe wir die Schütte mit Gummi Elemente an der Konsole befestigt.

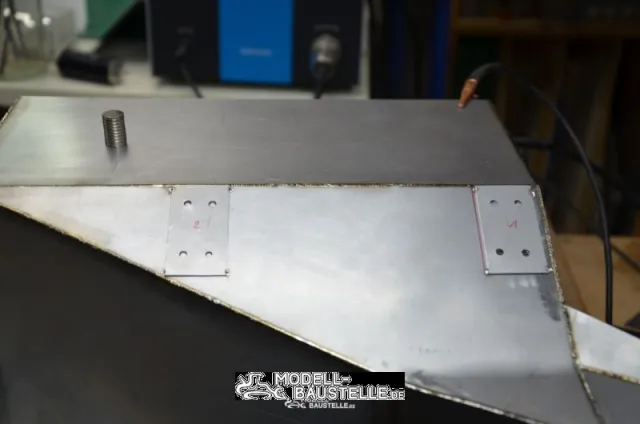

Verstärkungsbleche für die Halter der Gummielemente

eine von 8 Halterunge
Die Halterungen sind aus 2 mm Messing gefräßt und verlötet

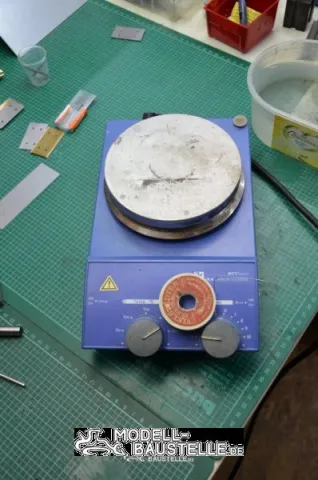

Im nächste Bild zeige ich euch mal meinen Lötapparat

Das ist eine umgebaute Labor Heizplatte geht super, man verbrennt sich nur öfter mal die Finger

So, Konsole passt und die Halterungen sind auch fertig

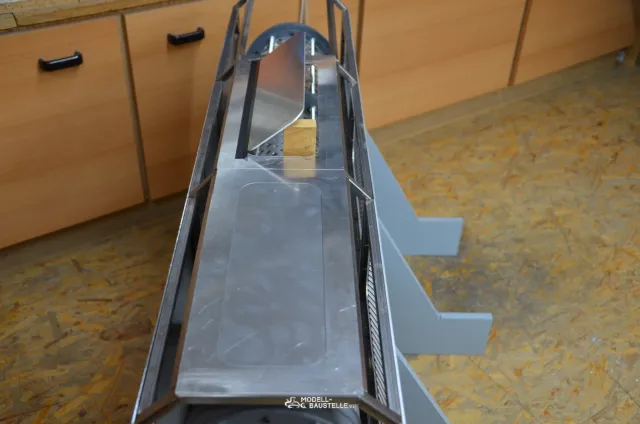

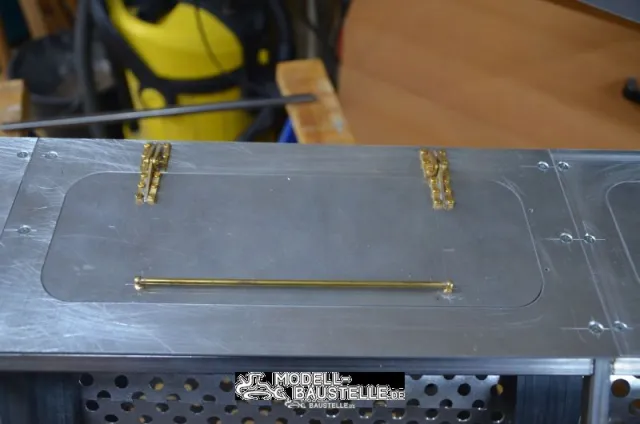

Ach ja jetzt noch ein Bild von den Klappen oben auf der Trommel

Ich hoffe es gefällt euch, da das mein erster Baubericht ist.
wen es was neues gibt melde ich mich

Schönen Abend
Gruß Hartmut

Hallo zusammen,

es ist wieder ein bisschen weitergegangen, aber seht selbst.

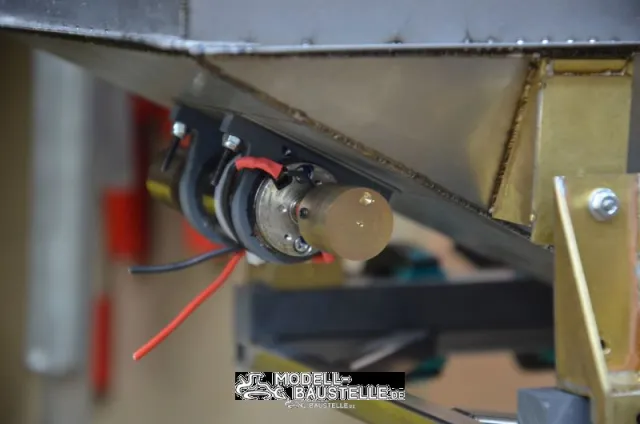

Der Aufgabetrichter hat seine Versteifungen, und einen Rüttler bekommen. Beim Testlauf mit recht feuchter Erde hat sich gezeigt ohne Rüttler geht nix. Mit aber um so mehr.

Den Motor hatte ich noch liegen. Er hat eine durchgängige 4 mm Welle so das die Exentergewichte super eingestellt werden können.

einen Laufsteg hat es auch noch gegeben

So für heute war s das mit den Neuerungen
schönen Sonntag noch.

Moin zusammen,

Es ging wieder ein Stück voran.

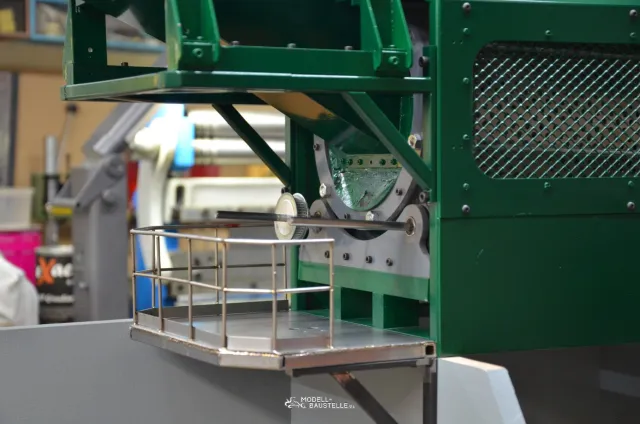

Die Bühne für den Antrieb ist fertig,und muss nur noch Farbe bekommen. Der Rest der Maschine ist fertig lackiert.
Hier mal ein paar Bilder.

Die Treppe ist schon im CAD gezeichnet, muss nur noch gefräst werden

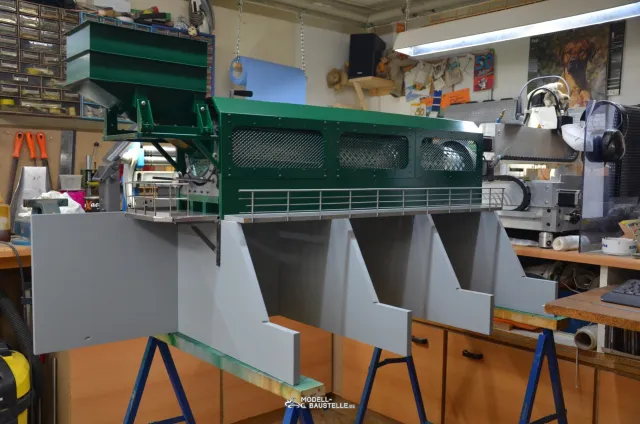

So sieht es jetzt aus, und ich denke ich werde es so lassen bis auf das die Treppe noch dran muss.

einen schönen Nachmittag noch

Hallo Thomas,

Erst einmal Danke für deinen netten Kommentar.
Zu deiner Frage : Die SIebtrommel wiegt komplett mit Trichter 16 kg. Die Maße sind wie folgt L / B / H 1200 mm -210 mm - 280 mm.
Die Anlage ist einem Prototypen nachempfunden, den ich mal in meiner alten Firma für die Gärrest Aufbereitung geplant und gebaut habe.
Ich bin nur bei Trommel einen anderen weg gegangen als wie im Original. Im Original waren die einzelen Siebstufen aus mehreren Segmenten, was mir zu aufwendig war dies nach zu bauen.

ich hoffe das dir die Infos soweit reichen, für mehr ruhig melden.

PS: das Meiste habe ich aus Alu gebaut, ich denke das kann man auch mit normalem Werkzeug gut bearbeiten.

sorry,
habe den Trommel Durchmesser vergessen, er beträgt 128 mm, und die Trommel ist 940 mm lang.

Alle Rahmenteile habe ich WIG geschweisst 10 x 10 Stahlrohr. Der Aufgabetrichter ist aus 0,7 mm Stahlblech auch geschweisst.
Alle Verkleidungen habe ich aus 1,5 und 2,0 mm ALU gemach und mit dem Rahmen verschraubt. ALU kann ich auch nicht schweissen

Hier mal ein paar Kleinigkeiten fürs Auge

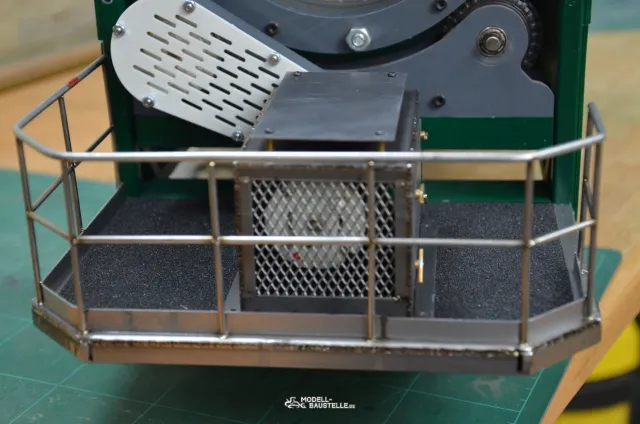

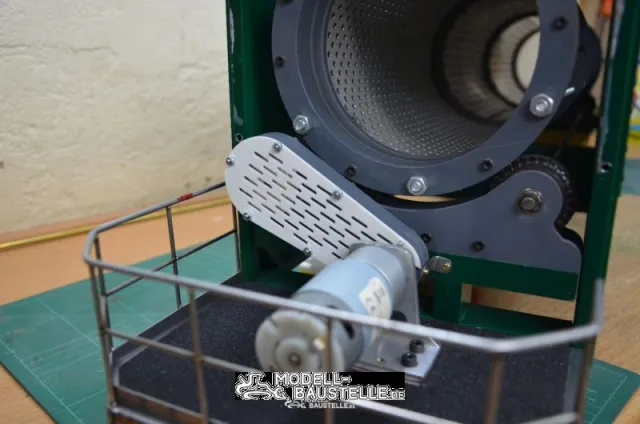

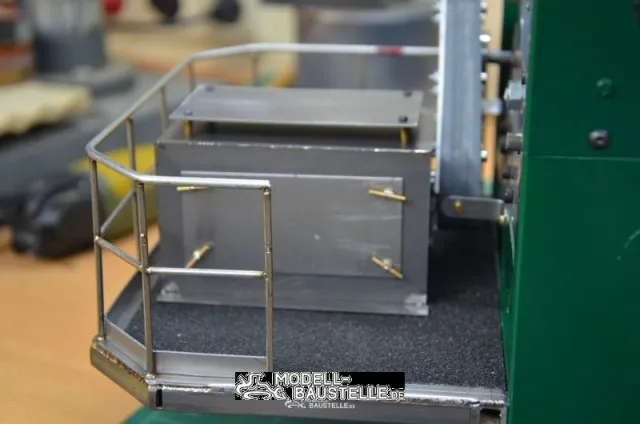

Riemenschutz mit Motor

Dei Motorabdeckung ist auch fertig

Und schon mal zur Probe aufgestellt

Jetzt muss alles noch lackiert werden

Schönen Abend

moin,

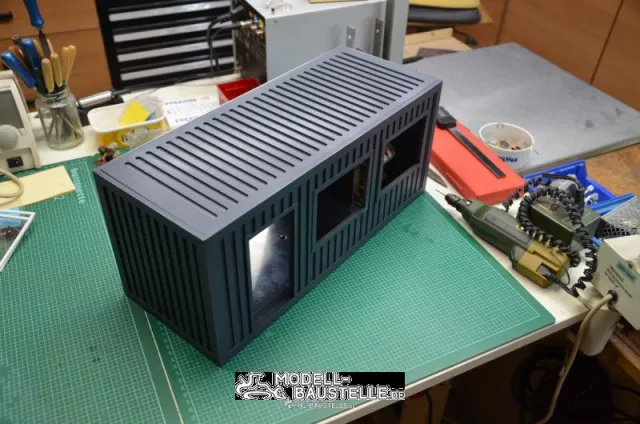

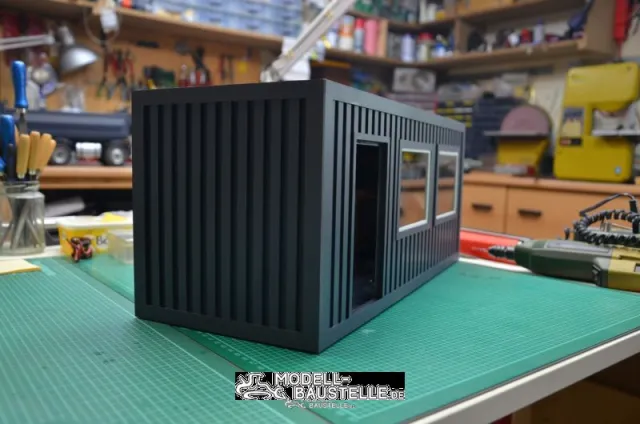

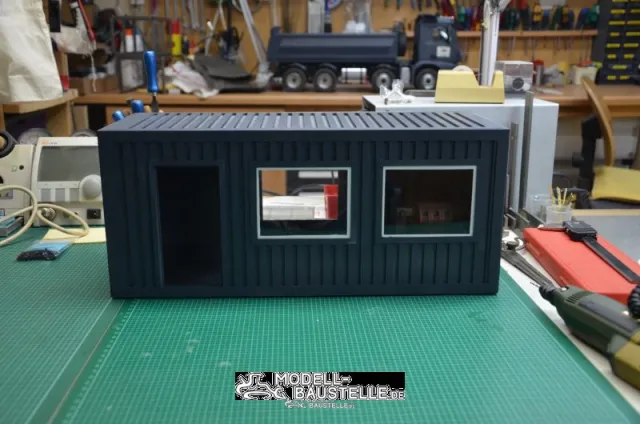

für die Stromversorgung der Anlage habe ich mir einen 20 Fuß Container gebaut. Alle Teile habe ich wieder aus 5 mm PVC gefräst. In den Container kommt die ganze Elektrik für den Antrieb und den Rüttler.

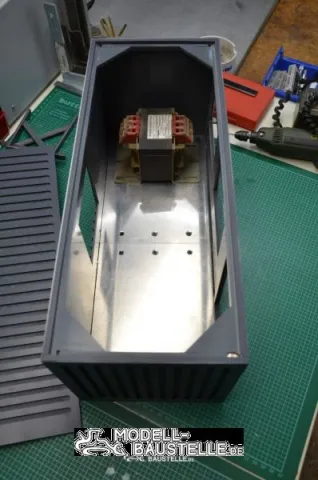

Einen Trafo hatte ich noch liegen. Der Trafo hat 2 x 12 Volt, Ich werde 2 regelbare Netzteile einsetzen, da die Trommel ca. 4-5 Volt braucht , und der Rüttler ca 9 V.
und es wird einen Ausgang für die Beleuchtung geben.

Aber seht selbst

einen Schönen Abend

Hallo zusammen,

Die Stromversorgung für die Siebanlage ist auch fertig geworden. Ich hab in den 20 Fuß Container die ganze Elektrik eingebaut.
2 Netzteile 12 V 5 A. Die Netzteile sind beide regelbar, da ich zwei verschiedene Spannungen für die Antriebe brauche.

Hier mal ein paar Bilder.

so sieht er von Vorne Aus

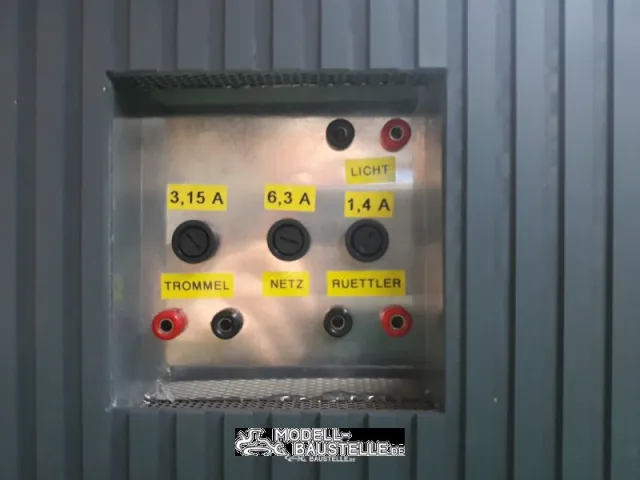

Die Ausgänge mit Sicherungen. Der Ausgang fürs Licht ist Vorbereitet, aber noch nicht aktiv.

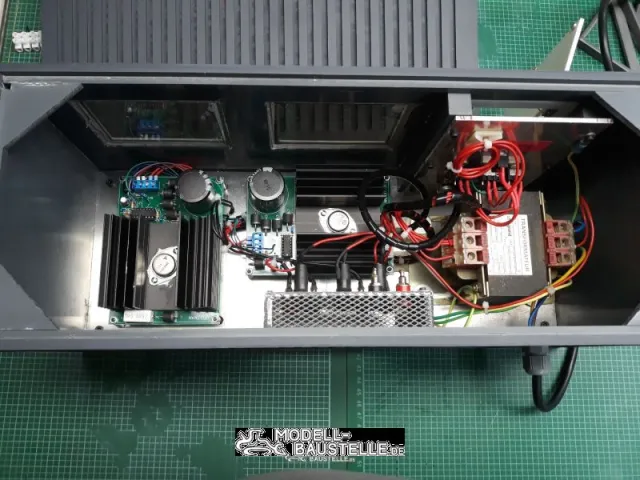

und so sieht es von innen aus.

Jetzt muss nur noch das Wetter besser werden, dann geht es raus in den Probebetrieb mit Dreck und so.

einen Schönen Tag noch
